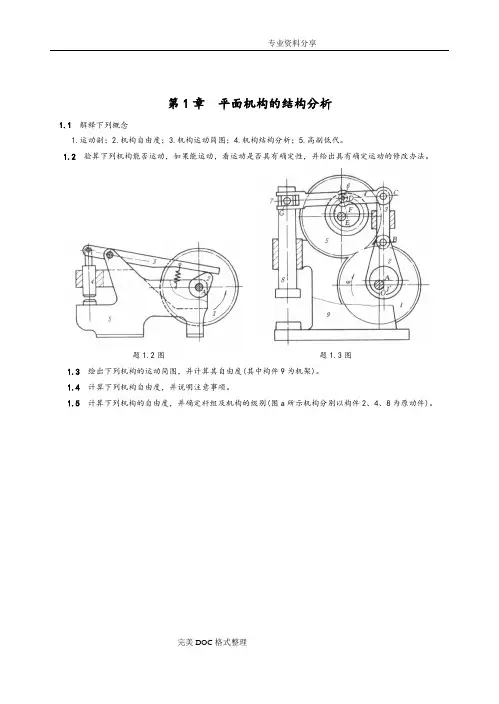

第1章平面机构的结构分析1.1解释下列概念1.运动副；2.机构自由度；3.机构运动简图；4.机构结构分析；5.高副低代。
1.2验算下列机构能否运动，如果能运动，看运动是否具有确定性，并给出具有确定运动的修改办法。
题1.2图题1.3图1.3 绘出下列机构的运动简图，并计算其自由度(其中构件9为机架)。
1.4 计算下列机构自由度，并说明注意事项。
1.5计算下列机构的自由度，并确定杆组及机构的级别(图a所示机构分别以构件2、4、8为原动件)。
题1.4图题1.5图第2章平面机构的运动分析2.1试求图示各机构在图示位置时全部瞬心。
题2.1图2.2在图示机构中，已知各构件尺寸为l AB=180mm , l BC=280mm , l BD=450mm ,l CD=250mm ,l AE=120mm ,φ=30º, 构件AB上点E的速度为v E=150 mm /s ,试求该位置时C、D两点的速度及连杆2的角速度ω2。
2.3 在图示的摆动导杆机构中，已知l AB=30mm , l AC=100mm , l BD=50mm ,l DE=40mm ,φ1=45º,曲柄1以等角速度ω1=10 rad/s沿逆时针方向回转。
求D点和E点的速度和加速度及构件3的角速度和角加速度（用相对运动图解法）。
题2.2图题2.3图2.4 在图示机构中，已知l AB =50mm , l BC =200mm , x D =120mm , 原动件的位置φ1=30º, 角速度ω1=10 rad/s ，角加速度α1=0，试求机构在该位置时构件5的速度和加速度，以及构件2的角速度和角加速度。
题2.4图2.5 图示为机构的运动简图及相应的速度图和加速度图。
（1）在图示的速度、加速度多边形中注明各矢量所表示的相应的速度、加速度矢量。
（2）以给出的速度和加速度矢量为已知条件，用相对运动矢量法写出求构件上D 点的速度和加速度矢量方程。

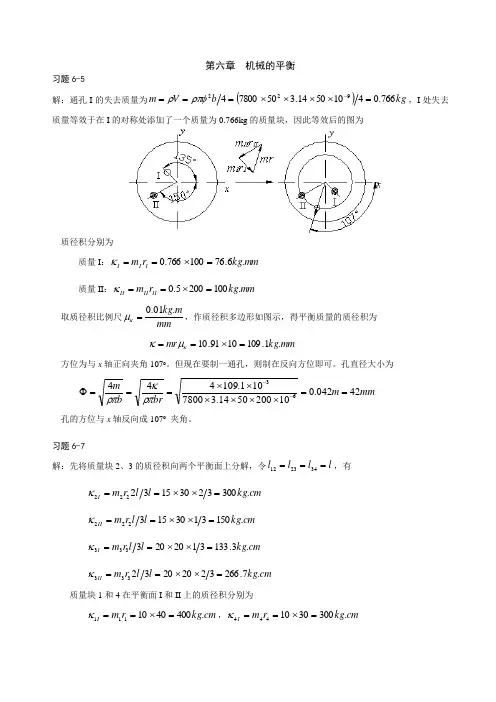

第六章 机械的平衡习题6-5解：通孔I 的失去质量为()kg b V m 766.0105014.35078004922=⨯⨯⨯⨯===-ρπφρ，I 处失去质量等效于在I 的对称处添加了一个质量为0.766kg 的质量块，因此等效后的图为质径积分别为质量I ：mm kg r m I I I .6.76100766.0=⨯==κ质量II ：mm kg r m II II II .1002005.0=⨯==κ取质径积比例尺mmm kg .01.0=κμ，作质径积多边形如图示，得平衡质量的质径积为 mm kg mr .1.1091091.10=⨯==κμκ方位为与x 轴正向夹角107o 。
但现在要制一通孔，则制在反向方位即可。
孔直径大小为mm m br b m 42042.0102005014.37800101.10944463==⨯⨯⨯⨯⨯⨯===Φ--ρπκρπ 孔的方位与x 轴反向成107o 夹角。
习题6-7解：先将质量块2、3的质径积向两个平衡面上分解，令l l l l ===342312，有cm kg l l r m I .30032301532222=⨯⨯==κcm kg l l r m II .1503130153222=⨯⨯==κcm kg l l r m I .3.133********=⨯⨯==κcm kg l l r m II .7.26632202032333=⨯⨯==κ质量块1和4在平衡面I 和II 上的质径积分别为cm kg r m I .4004010111=⨯==κ，cm kg r m I .3003010444=⨯==κ取质径积的作图比例尺mmm kg .1.0=κμ，作质径积的矢量图如下可得第I 个平衡面上所需质径积为285kg.cm ，第二个平衡面上所需质径积为381kg.cm 。
平衡质量分别为kg r m I IbI 7.550285===κ，方位：与x 轴正向夹角60。
