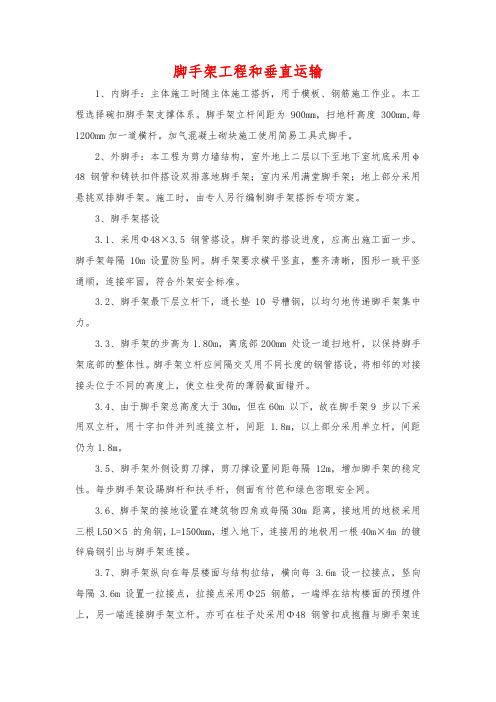

脚手架工程和垂直运输1、内脚手：主体施工时随主体施工搭拆，用于模板、钢筋施工作业。
本工程选择碗扣脚手架支撑体系。
脚手架立杆间距为900mm，扫地杆高度300mm,每1200mm加一道横杆。
加气混凝土砌块施工使用简易工具式脚手。
2、外脚手：本工程为剪力墙结构，室外地上二层以下至地下室坑底采用φ48 钢管和铸铁扣件搭设双排落地脚手架；室内采用满堂脚手架；地上部分采用悬挑双排脚手架。
施工时，由专人另行编制脚手架搭拆专项方案。
3、脚手架搭设3.1、采用Φ48×3.5 钢管搭设。
脚手架的搭设进度，应高出施工面一步。
脚手架每隔10m 设置防坠网。
脚手架要求横平竖直，整齐清晰，图形一致平竖通顺，连接牢固，符合外架安全标准。
3.2、脚手架最下层立杆下，通长垫10 号槽钢，以均匀地传递脚手架集中力。
3.3、脚手架的步高为1.80m，离底部200mm 处设一道扫地杆，以保持脚手架底部的整体性。
脚手架立杆应间隔交叉用不同长度的钢管搭设，将相邻的对接接头位于不同的高度上，使立柱受荷的薄弱截面错开。
3.4、由于脚手架总高度大于30m，但在60m 以下，故在脚手架9 步以下采用双立杆，用十字扣件并列连接立杆，间距 1.8m，以上部分采用单立杆，间距仍为1.8m。
3.5、脚手架外侧设剪刀撑，剪刀撑设置间距每隔12m，增加脚手架的稳定性。
每步脚手架设踢脚杆和扶手杆，侧面有竹笆和绿色密眼安全网。
3.6、脚手架的接地设置在建筑物四角或每隔30m 距离，接地用的地极采用三根L50×5 的角钢，L=1500mm，埋入地下，连接用的地极用一根40m×4m 的镀锌扁钢引出与脚手架连接。
3.7、脚手架纵向在每层楼面与结构拉结，横向每 3.6m 设一拉接点，竖向每隔3.6m 设置一拉接点，拉接点采用Φ25 钢筋，一端焊在结构楼面的预埋件上，另一端连接脚手架立杆。
亦可在柱子处采用Φ48 钢管扣成抱箍与脚手架连接。
3.8、电梯井脚手采用Φ48×3.5 钢脚手管搭设，立杆纵横小于800mm，每隔2层铺设双层竹笆加安全防护网隔断。
脚手架及垂直运输设备1. 脚手架脚手架是一种用于支撑工人、工具和材料的临时结构。
它在建筑、维修、装修和其他施工活动中起着重要的作用。
脚手架可以提供安全、稳定的工作平台，使工人能够在高处工作。
脚手架不仅可以提高工人的工作效率，还可以减少施工过程中的风险和事故发生的可能性。
1.1 脚手架的组成部分脚手架通常由以下几个组成部分构成：•立杆：立杆是脚手架的支撑柱，在脚手架的每个角落设置，起到支撑和稳定的作用。
•横杆：横杆用于连接立杆，构成脚手架的横向支撑结构。
•斜杆：斜杆用于连接立杆和地面或建筑物，增加脚手架的稳定性。
•板材：板材是脚手架的工作平台，用于支撑工人、工具和材料。
常见的板材材料有钢板、木板等。
•墩脚：墩脚用于支撑脚手架的立杆，使其能够平稳地站立在地面上。
1.2 脚手架的使用注意事项在使用脚手架时，需要注意以下几点：•安全检查：在使用脚手架之前，应对其进行安全检查，确保脚手架的各个部分完好无损，没有松动或破损的地方。
•稳定支撑：脚手架在安装时应确保稳定支撑，立杆应牢固地站立在墩脚上，横杆和斜杆的连接处应采用可靠的连接方式。
•承重限制：脚手架的承重能力有限，工人在上面工作时，应严格控制工具和材料的重量，避免超过脚手架的承重限制。
•安全防护：在脚手架上工作时，工人应佩戴安全帽和防滑鞋，确保自己的安全。
•定期检查：定期检查脚手架的使用状况，必要时进行维修和更换。
2. 垂直运输设备垂直运输设备是用于在建筑物或其他高度场所进行物品运输的设备。
它可以提供快速、高效、安全的物品运输，减少人工搬运的繁重劳动。
垂直运输设备广泛应用于大型商业建筑、工业厂房等场所。
2.1 常见的垂直运输设备常见的垂直运输设备包括：•电梯：电梯是一种通过电动机驱动的垂直运输设备，它能够以快速、安全的方式将人员和物品从一个楼层运送到另一个楼层。
•自动扶梯：自动扶梯是一种借助于连续链板或带式输送设备将人员从一个楼层运送到另一个楼层的设备，它可以根据乘客的需求提供连续的运输。
建筑施工技术：脚手架及垂直运输设备在建筑施工中，脚手架和垂直运输设备是必不可少的工具。
它们可以提高施工效率，保障工人安全。
本文将介绍脚手架和垂直运输设备的重要性、常见类型及施工要点。
脚手架的重要性建筑中的脚手架是指搭建在建筑物外部或内部的支撑结构，通常由钢管或铝合金材料制成。
脚手架的意义在于为建筑工人提供安全、可靠的支撑和工作平台。
脚手架的重要性如下：•安全性：脚手架作为建筑施工的安全保障措施，它能避免工人在高处直接作业，减少事故发生的可能性。
•高效性：脚手架能提高建筑工人的工作效率，以便更快速地完成建筑工程。
•经济性：当使用得当时，脚手架将会减少工人受伤和严重事故，从而减少工人伤假、医疗保险及赔偿等不必要的费用。
脚手架的常见类型在建筑施工中，脚手架通常分为以下几种类型：独立式脚手架独立式脚手架是一种单独支撑的、自立的脚手架。
它在施工中非常常见且易于组装，因此在小型工程中非常适用。
悬挑式脚手架悬挑式脚手架是一种常用于高层建筑施工的脚手架，在施工中可以便于提高和拆除。
支架式脚手架支架式脚手架是一种常常用于建筑物外部进行幕墙制作和石材制作的脚手架，它能支撑整个幕墙或石材制作的重量。
特种脚手架特种脚手架是脚手架的一种特殊形式，它在施工现场需要满足特定的条件和要求。
脚手架施工要点在搭建脚手架时，施工人员需要遵循以下要点：1.打造稳固的平台，并按照规范确定承载能力。
2.使用固定卡和支架之类安全设备，使脚手架更加稳定。
3.确定每个组件和设备都是专业的设备，且符合施工安全标准。
4.确认组件的搭建顺序，按照顺序对脚手架进行搭建。
5.定期维护脚手架，及时发现和修复可能存在的问题。
垂直运输设备的重要性在建筑施工现场中，垂直运输设备包括升降机、货梯、自动扶梯和电梯等。
垂直运输设备的重要性如下：•提高工作效率：这些设备有助于提高建筑施工现场的工作效率，并且可以将大型货物容易地运送到施工现场。
•增强安全保障：由于这些设备获准合格后可以保证工作人员的安全，所以这对于建筑施工现场的安全也是很重要的。
5.2 龙门架图右为SSE-100型龙门架。
最大提升型龙门架。
图右为型龙门架高度80m、额定起重量高度、额定起重量1000kg、吊笼提升、速度24m/min。
设有断绳保护、吊笼平层速度。
设有断绳保护、定位保护、钢丝绳断绳保护、定位保护、钢丝绳断绳保护、超高限位保护及吊笼操作传呼信号等系统。
护及吊笼操作传呼信号等系统。
SSE系列系列龙门架 45页共47页第45页 47页
5 垂直运输设施 5.3 建筑施工电梯人货两用建筑施工电梯是高层建筑的常用垂直运输机械。
常用垂直运输机械。
其吊笼装在井架的外侧，沿齿轮条式轨道升降。
升降。
它附着在建筑结构上，可载货1～结构上，可载货～ 1.2t，可乘～15人，，可乘12～人可随建筑主体结构施工往上接高100m。
工往上接高。
SC200 建筑施工电梯 46页共47页第46页 47页
5.3 建筑施工电梯 47页共47页第47页 47页。
脚手架工程和垂直运输施工方案1外脚手架根据施工阶段的要求，考虑业主售楼及安全文明施工等因素，本工程外脚手架4层以下采用沿建筑物四周搭设的单立杆双排扣件式钢管脚手架，落于楼面上，底部垫废旧模板。
脚手架外挂密目式安全网，垂直高度每隔三个楼层设鱼网式水平安全兜网一道，并在结构上预埋钢管与外架做刚性连接，拉接点水平间离6m、纵距每层设距一次。
脚手架立杆纵距1.5m，步距1.8m，横距1.05m，距地面高200mm设纵横向扫地杆，剪刀撑沿脚手架外侧高度由下而上连续设置、全长连续设置。
外架内设“之”字型马道，用短钢管搭设梯步，上铺木板钉防滑木条，两侧设1.2m高扶手，以供施工人员上、下，另在人货电梯安装外架外侧需搭设上人马道，在首层主要施工出入口，用钢管搭设双定安全通道，洞口尺寸为4m×4m，在其上部用木板覆盖，两侧用安全网围护，并悬挂安全标志牌。
脚手架的拆除定专人负责，统一指挥，上下呼应，动作协调。
拆除过程中不得换人，严格按照脚手架拆除程序进行拆除作业。
拆下的钢管、扣件及时运至地面指定的地点，分类堆放。
(1)搭设顺序:按建筑物的平面形状放线、定点→选用200×200×18层板做木垫块，沿小横杆顺向铺设→按立杆间距排放低垫→放置纵向扫地杆→逐根竖立立杆，随即与纵向扫地杆扣牢→安装第一步小横杆、第二步小横杆→架设临时支撑→依次安装第三、第四号大横杆和小横杆→放置连墙杆→连接主杆→加设剪力撑于外立面及建筑物四周→铺设脚手板→随搭设高度满挂合格的安全网。
(2)构造要求：①扫地杆离地面不得超过200mm。
②立杆：纵向间距不大于1.5m，横向间距1.05m，里排离墙不超过25cm，相邻立杆接头要错开，对接用一字扣连接。
（加密扣件式钢管脚手架立杆纵向间距、横向间距不大于0.8m）③大横杆步距 1.8m，架子外侧两步之间搭设栏杆，钢管接头要错开，用一字扣连接，大横杆与立杆用十字扣连接。
④小横杆搁于大横杆上，两头各伸出100mm，小横杆与大横杆用十字扣连接。
