矿井运输与提升(第03章_矿井提升机)——【注安精品资源】

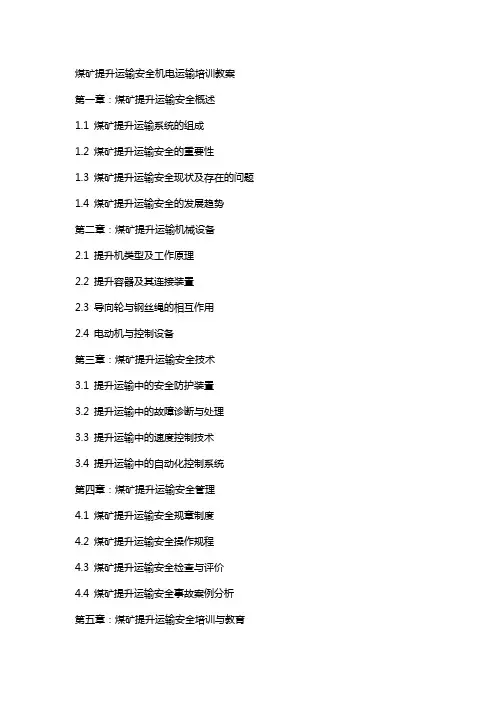

第一章：煤矿提升运输安全概述1.1 煤矿提升运输系统的组成1.2 煤矿提升运输安全的重要性1.3 煤矿提升运输安全现状及存在的问题1.4 煤矿提升运输安全的发展趋势第二章：煤矿提升运输机械设备2.1 提升机类型及工作原理2.2 提升容器及其连接装置2.3 导向轮与钢丝绳的相互作用2.4 电动机与控制设备第三章：煤矿提升运输安全技术3.1 提升运输中的安全防护装置3.2 提升运输中的故障诊断与处理3.3 提升运输中的速度控制技术3.4 提升运输中的自动化控制系统第四章：煤矿提升运输安全管理4.1 煤矿提升运输安全规章制度4.2 煤矿提升运输安全操作规程4.3 煤矿提升运输安全检查与评价4.4 煤矿提升运输安全事故案例分析第五章：煤矿提升运输安全培训与教育5.2 煤矿提升运输安全培训方法与手段5.3 煤矿提升运输安全培训效果评价5.4 煤矿提升运输安全培训实施计划第六章：煤矿提升运输安全防护装置6.1 安全防护装置的类型与功能6.2 安全防护装置的安装与维护6.3 安全防护装置的检测与故障分析6.4 安全防护装置的改进与升级第七章：煤矿提升运输故障诊断与处理7.1 故障诊断技术及其应用7.2 常见故障类型与原因分析7.3 故障处理方法与流程7.4 故障预防与减小故障影响措施第八章：煤矿提升运输速度控制技术8.1 速度控制的重要性8.2 速度控制系统的类型与原理8.3 速度控制技术的应用与优化8.4 速度控制与安全的关系第九章：煤矿提升运输自动化控制系统9.1 自动化控制系统的基本组成9.2 自动化控制系统的功能与优势9.3 自动化控制系统的应用案例9.4 自动化控制系统的设计与实施第十章：煤矿提升运输安全事故案例分析与教训10.1 安全事故案例的收集与整理10.2 安全事故原因分析与评价10.3 安全事故教训与改进措施10.4 安全事故预防与应对策略重点和难点解析一、煤矿提升运输安全概述补充说明：在教案中需详细阐述煤矿提升运输安全对矿工生命财产安全的关键性影响，分析当前煤矿提升运输安全面临的挑战和存在的问题，如设备老化、操作不当、安全管理缺陷等。

提升与运输系统矿井运输和提升的任务就是把煤炭和矸石从采掘工作面运到地面，把材料及设备运送到井下各工作地点，并担负井上下往返人员的输送。

运输和提升方式的选择主要取决于煤层的埋藏特征，井田的开拓方式，采煤方法及运输工作量的大小。

一、井筒提升系统1、普通罐笼提升系统普通罐笼提升系统由提升机、提升容器 (罐笼)、井架、天轮、罐道及辅助设备组成。

1)矿井提升机矿井提升机是矿井提升设备的传动机械，它是把电动机输出的机械能通过提升钢丝绳传送给提升容器以达到提升负载的目的。

矿井提升机有单绳缠绕式和多绳摩擦式两类。

单绳缠绕式提升机由于受到钢丝直径的限制，提升高度不能太大，否则，会造成提升机滚筒直径过大而大大增加设备的重量;多绳摩擦式提升机的钢丝绳不是缠绕在滚筒上，其提升高度不受滚筒直径和宽度的限制，所以，适用于深井提升。

2)罐笼罐笼用于竖井内升降人员，提升或下放物料。

根据罐笼层数的不同，分为单层和双层两种。

在罐笼内设有供矿车停放的轨道和阻止矿车在提升过程中跑出罐笼的阻车器和车挡。

为了避免万一钢丝绳断裂造成坠罐事故，罐笼上设有可靠的断绳保险器。

一旦钢丝绳拉断，断绳保险器将立即把罐笼卡在罐道上或特制的制动钢丝绳上。

3)罐道罐道由横截面为矩形的方木、钢轨或钢丝绳沿井筒敷设而成。

其作用是使罐笼在井筒中沿一定的轨道运动。

避免和减少罐笼在井筒中摆动而发生事故。

在罐笼上有罐耳，罐耳沿罐道滑行。

4)罐座与摇台罐座与摇台的作用是当罐笼在井口或井底出车位置时，将罐笼内部的轨道与车场中的。

轨道联系起来，便于矿车进出罐笼。

其中，罐座用以支撑罐笼，使罐笼内外的轨道衔接起来;摇台是当罐笼到达车场位置时，用一段活动轨道搭在罐笼上，以便矿车进出罐笼。

5)天轮与井架提升机的位置在井筒附近，为了完成提升工作，必须设置支撑钢丝绳的设备井架和在井架上安设的天轮。

井架直接建筑在井口，·可以采用木材、金属或钢筋混凝土结构。

井架高度一般为20～40m。

矿井运输与提升1. 矿井运输的概述矿井运输是指将矿石从矿井底部运送到地面或将工人和设备运输到井下的过程。

矿井运输是矿山生产中至关重要的一环，它直接关系到矿山的产量和效益。

矿井运输主要包括井下运输和井上运输两个环节。

2. 井下运输2.1 矿井井下运输方式井下运输方式多种多样，根据井下矿石的性质、矿井的深度和地质条件等因素选取不同的运输方式。

常见的井下运输方式包括：•面刮板运输：通过面刮板将矿石从工作面刮到集矿通道，再通过主运输通道将矿石输送到井口。

这种运输方式适用于矮身工作面和较大倾角的矿井。

•后挤运输：使用后挤装载机将矿石推到井下运输通道，然后通过输送带或蓄能器将矿石运送到地面。

这种运输方式适用于低倾角和倾斜式矿井。

•斜式运输：通过斜井将矿石从井下运送到地面。

这种运输方式适用于大倾角矿井和斜层矿井。

斜井可以采用斜井皮带机、斜井提升机等设备进行运输。

2.2 井下运输设备为了实现井下运输，需要使用一些特殊的设备来完成任务。

常见的井下运输设备包括：•矿车：用于将矿石从工作面运载到井下运输通道或输送带上。

•输送带：将矿石从井下运输通道输送到地面或将工人和设备从地面输送到井下。

•提升机：用于将人员和设备从井下提升到地面或将矿石从地面提升到井下。

•蓄能器：通过控制能量的释放和储存，实现矿石的定时输送。

3. 井上运输3.1 矿井井上运输方式矿井井上运输主要包括矿石的运输和人员设备的运输两个方面。

•矿石运输：矿石从井下运输通道到达地面后，可以通过卡车、皮带输送机等方式将矿石运输到矿石堆场或处理厂。

•人员设备运输：地面和井下之间的人员和设备运输可以通过电梯、提升机、斜坡等方式进行。

3.2 井上运输设备为了实现井上运输，需要使用一些特殊的设备来完成任务。

常见的井上运输设备包括：•卡车：用于将矿石从矿井运输到矿石堆场或处理厂。

•皮带输送机：通过带动皮带，将矿石从井下运输通道输送到矿石堆场或处理厂。

•电梯和提升机：用于运送人员和设备从地面到井下，或者从井下到地面。

[第01章运输——绪论]1.矿井运输根据输送的对象分为主要运输、辅助运输。

2.辅助运输包括矸石、材料、设备和人员的运输。

3.高效、安全、可靠的辅助运输技术与装备是现代化矿井的一个重要标志。

4.煤炭生产过程包括采、装、运输、支护四大环节。

5.井下运输机械按运行方式分为连续运输机械、往返运输机械两类。

6.刮板输送机按运行方式划分属于连续运输机械。

7.带式输送机按运行方式划分属于连续运输机械。

8.窄轨电机车按运行方式划分属于往返运输机械机械。

9.井下常用的连续运输机械有刮板输送机、带式输送机。

10.矿井常用的往返运输机械有窄轨电机车、缠绕绞车类。

11.井下常用的运输机械按牵引原理分为链啮合牵引、柔性体摩擦牵引、车轮粘着牵引、钢丝绳缠绕牵引四类。

12.刮板输送机的牵引原理为链啮合牵引。

13.带式输送机的牵引原理为柔性体摩擦牵引。

14.窄轨电机车的牵引原理为车轮粘着牵引。

15.摩擦提升机的牵引原理为柔性体摩擦牵引。

16.常用的操车设备有翻车机、推车机、调度绞车、阻车器。

17.连续运输机械的运输能力与运输距离无关。

18.连续运输机械的运输能力主要与运行速度、单位长度上所装物料的质量有关。

19.往返运输机械的运输能力主要与运输距离、运行速度、一次运量有关。

20.增大矿车轮对的直径能矿车的阻力系数。

21.运输设备主要有：承载元件、牵引机构、导向机构、传动装置四部分组成。

22.运输机械的主要计算内容是运输能力、运行阻力、牵引力及驱动功率。

23.连续运输机械的运行阻力按逐点计算法的方法计算。

24.逐点计算法用于计算连续运输机械的运行阻力。

25.逐点计算法用于计算连续运输机械的运行阻力。

26.阻力系数是等速运行状态下的运行阻力与运行支承面上受到的正压力之比。

27.阻力系数是等速运行状态下的运行阻力与运行支承面上受到的正压力之比。

28.装满系数是运输设备的理论截面积与实际物料截面积之比。

29.运输设备的理论截面积与实际物料截面积之比称为装满系数。

《采煤概论》电子教案矿井运输和提升一、教学目标1. 让学生了解矿井运输和提升的基本概念、分类和设备。

2. 使学生掌握矿井运输和提升的主要参数、工作原理和操作方法。

3. 培养学生对矿井运输和提升安全技术的认识和理解。

二、教学内容1. 矿井运输和提升的基本概念及分类1.1 矿井运输的概念、分类和组成1.2 矿井提升的概念、分类和组成2. 矿井运输和提升的主要参数2.1 矿井运输的主要参数：运输速度、输送能力、运距等2.2 矿井提升的主要参数：提升速度、提升能力、提升高度等3. 矿井运输和提升的设备3.1 矿井运输设备：输送机、皮带机、刮板机等3.2 矿井提升设备：提升机、天轮、钢丝绳等4. 矿井运输和提升的工作原理4.1 矿井运输的工作原理：输送带、牵引绳、驱动装置等4.2 矿井提升的工作原理：电动机、减速器、卷筒等5. 矿井运输和提升的操作方法5.1 矿井运输的操作方法：启动、停止、故障处理等5.2 矿井提升的操作方法：重载启动、空载启动、紧急停车等6. 矿井运输和提升安全技术6.1 运输和提升过程中的安全措施：限速、限载、防滑等6.2 安全设备及监控系统：速度监控、载重监控、制动系统等三、教学方法1. 采用多媒体课件进行讲解，结合实物图片和动画，增强学生对矿井运输和提升设备的理解。

2. 通过案例分析和讨论，使学生掌握矿井运输和提升的操作方法和安全技术。

3. 组织学生进行实地考察，亲身体验矿井运输和提升过程，提高学生的实践能力。

四、教学评价1. 课堂提问：检查学生对矿井运输和提升基本概念、设备和安全技术的掌握情况。

2. 课后作业：布置相关练习题，巩固学生对矿井运输和提升知识的理解。

五、教学资源1. 多媒体课件：包括矿井运输和提升的基本概念、设备图片、操作动画等。

2. 实地考察：联系煤矿企业，为学生提供矿井运输和提升的实地参观和操作机会。

3. 安全培训资料：提供矿井运输和提升的安全培训教材，供学生自学和参考。

《采煤概论》电子教案矿井运输和提升一、教学目标1. 让学生了解矿井运输和提升的基本概念、分类和作用。

2. 使学生掌握矿井运输和提升的主要设备、工作原理和操作方法。

3. 培养学生分析问题和解决问题的能力，提高矿井运输和提升的安全意识。

二、教学内容1. 矿井运输和提升的基本概念：矿井运输和提升的定义、分类和作用。

2. 矿井运输和提升的主要设备：输送机、绞车、天车、提升机等。

3. 矿井运输和提升的工作原理：机械传动、电气控制、信号传输等。

4. 矿井运输和提升的操作方法：设备启动、停止、故障排除等。

5. 矿井运输和提升的安全注意事项：安全规程、应急预案、个人防护等。

三、教学方法1. 采用多媒体教学，展示矿井运输和提升的设备图片、工作原理和操作过程。

2. 利用动画演示矿井运输和提升的工作原理，帮助学生直观理解。

3. 案例分析：分析矿井运输和提升的典型事故案例，提高学生的安全意识。

4. 小组讨论：分组讨论矿井运输和提升的操作方法和安全注意事项。

四、教学过程1. 引入新课：简要介绍矿井运输和提升的基本概念。

2. 讲解矿井运输和提升的主要设备及其工作原理。

3. 演示矿井运输和提升的操作方法，引导学生进行实际操作演练。

4. 分析矿井运输和提升的安全注意事项，讲解安全规程和应急预案。

5. 总结本节课的主要内容，布置课后作业。

五、课后作业1. 绘制矿井运输和提升的设备示意图，并标注各设备的作用。

2. 编写矿井运输和提升的操作规程，包括启动、停止和故障排除等步骤。

3. 分析矿井运输和提升的安全问题，提出改进措施。

4. 查阅相关资料，了解矿井运输和提升的最新技术动态。

六、教学评估1. 课后收集学生的作业，评估学生对矿井运输和提升知识的掌握程度。

2. 观察学生在课堂上的参与程度，了解学生的学习兴趣和积极性。

3. 通过课后访谈或问卷调查，了解学生对矿井运输和提升安全意识的提高情况。

七、教学反思1. 反思教学过程中的有效性和不足之处，如教学方法、教学内容、时间安排等。
