断路器操作机构原理

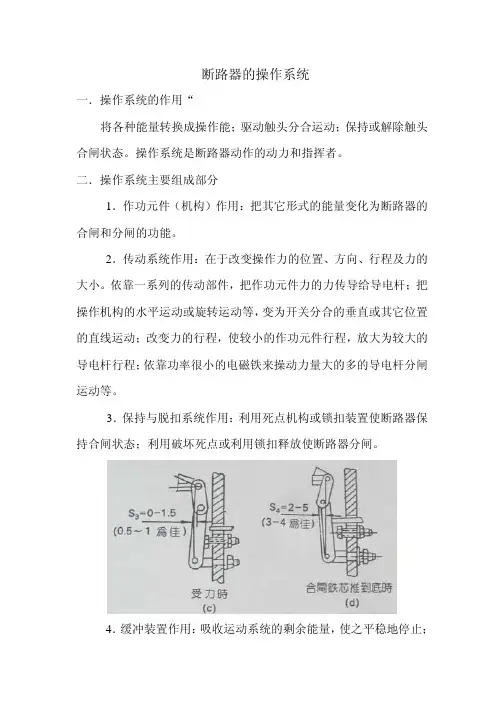

断路器的操作系统

一．操作系统的作用“

将各种能量转换成操作能；驱动触头分合运动；保持或解除触头

合闸状态。操作系统是断路器动作的动力和指挥者。

二．操作系统主要组成部分

1．作功元件（机构）作用：把其它形式的能量变化为断路器的

合闸和分闸的功能。

2．传动系统作用：在于改变操作力的位置、方向、行程及力的

大小。依靠一系列的传动部件，把作功元件力的力传导给导电杆；把

操作机构的水平运动或旋转运动等，变为开关分合的垂直或其它位置

的直线运动；改变力的行程，使较小的作功元件行程，放大为较大的

导电杆行程；依靠功率很小的电磁铁来操动力量大的多的导电杆分闸

运动等。

3．保持与脱扣系统作用：利用死点机构或锁扣装置使断路器保

持合闸状态；利用破坏死点或利用锁扣释放使断路器分闸。

4．缓冲装置作用：吸收运动系统的剩余能量，使之平稳地停止；使动触头保持在一定的初始位置。

常用的缓冲器有：弹性缓冲器（橡皮缓冲器）；弹簧缓冲器（反

跳大、不稳定多用于合闸时）；油缓冲器（利用流过小孔或缝隙的阻

力来吸收运动的剩余能量，缓冲性能与油的粘度有关，多用于分闸）。

三．操作系统的要求

1．操作系统运动部分要有准确的动作，具有所要求的运动轨迹。

2．要具有足够的操作功，使运动部分具有所要求的速度。

合闸操作时要克服：a分闸弹簧和压紧触头弹簧的阻力；b传动系

统的摩擦力；c可动部分的重力；d可动载流和固定载流部分间的电动

力；e油、SF6气体对触头等可动部分的阻力。

分闸操作时要克服：a只有克服维持机构搭扣的摩擦力；b油的阻

力；c动、静触头的摩擦力；d可动部分的分闸时自身重力；e对SF6断

路器要克服压气罩压缩SF6气体产生的反作用力。

3．要具有高度可靠性：

① 在高、低电压下都能满足规定操作要求：

a在额定电压（气压、油压）的80-100%范围内应可靠合闸；

b在额定电压（气压、油压）的65-120%范围内应可靠分闸； c额定电压的30%及以下不应分合闸；

手车式断路器机械工作原理

手车式断路器的机械工作原理主要包括以下几个步骤：

1. 手动操作：通过手动把手将断路器手车抬起，将其与固定位置的底座分离。

2. 脱扣机构：当手车抬起时，脱扣机构会解开断路器主触头和固定触头之间的电气连接。

3. 弹簧系统：手车式断路器内部设有弹簧系统，这些弹簧会在手车抬起后储存能量。断开电路时，弹簧的储能会被释放，并推动手车迅速移向断开位置。

4. 电弧灭除：一旦手车移动到断开位置，它会接触到电弧切割装置。这个装置会将电弧切割并冷却约束在可控的范围内。

5. 联锁机构：手车式断路器通常还带有联锁机构，用于确保手车在闭合位置时不能被打开，以防止错误操作。

综上所述，手车式断路器的机械工作原理是通过手动操作将手车抬起，解开电气连接，并利用弹簧系统的储能推动手车移动到断开位置，最后通过电弧切割装置切断电弧并冷却，实现断开电路的功能。

一、 CT8-114断路器弹簧操动机构称说明概述

CT8-114断路器弹簧操动机构称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。断路器弹簧操动机构适于重合闸操作并有极高的操作可靠性与使用寿命。断路器弹簧操动机构(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。断路器弹簧操动机构(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。断路器弹簧操动机构在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用

二、 断路器弹簧操动机构含义

CT8-114断路器弹簧操动机构产品主要由：型号；名称，电压，电流，额定短路开断电流，尺寸，证书，质保!

制造单位 扬州福一开关有限公司

断路器弹簧操动机构 CT8-114

三、 断路器弹簧操动机构技术参数

名称 单位 数据

4s额定短时耐受电流 kA 20 25 31.5

额定绝缘水平短时(1min)工频耐压 kV 42(断口48)

雷电冲击耐压 kV 75(断口84)

额定操作顺序 分-0.3S-合分-180S合分

机械寿命 次 10000

额定短路开断电流开断次数 次 50

操动机构额定合闸电压（直流） V 110,220

操动机构额定分闸电压（直流） V 110,220

额定触头压力 N 2000±200 2500±200 3000±300

触头开距 mm 11±1

接触行程（触头弹簧压缩长度） mm 3.5±0.5

触头分、合闸不同期性 ms ≤2

触头合闸弹跳时间 ms ≤2

平均分闸速度 m/s 0.9～1.2

平均分闸速度 m/s 0.4～0.8

分闸时间最高操作电压下 s ≤0.05

最底操作电压下 s ≤0.08

合闸时间 s ≤0.1

各相主回路电阻 uΩ ≤50

动静触头允许磨损累计厚度 mm 3

断路器的基本原理

断路器是电力系统中常用的一种电气装置，它是一种用来实现电路开关功能的电器设备。断路器的功能是在电路中检测故障，及时进行保护，从而防止电路故障引起的电器事故，保障电器设备的正常运行。本文将介绍断路器的基本原理及其在电气系统中的应用。

一、断路器的基本原理 断路器的基本原理是运用电磁力的作用原理，通过改变电路中的磁通量，实现开、闭电路的目的。任何一种电磁式断路器都是利用电流在磁场中产生的电磁效应来实现断路的。这里列出单相空气断路器的工作原理，简单介绍断路器的开关过程和基本组成部分。

1、工作原理 单相空气断路器是一种常见的断路器，由主触头、固定触头、弹簧式操作机构、支撑框架、机壳等部分组成。电路中流过的电流在主触头和固定触头之间产生电弧，当电弧在过渡电阻上消失之后，弹簧式操作机构实现主触头和固定触头的分离，从而达到断开电路的目的。

2、基本组成部分 （1）主触头：主触头是一根直径大于固定触头的金属杆。当机构使主触头靠近固定触头时，触头间的间隙越小，瞬时电弧的温度越高，电弧能量越大。打开电路时，为确保只有主触头出现弧光，主触头上还要带有气体喷嘴。

（2）固定触头：固定触头是位于断路器固定部分上的钢质或铜质触头。

（3）弹簧式操作机构：弹簧式操作机构由：“操作杠”、“主动脚”、“固定脚”、“业余触头杆”、“弹簧”等组成。当机构使主动脚和固定脚间的间隙扩大，弹簧被拉伸，在机构下次操作时，操作杆和触头杆断电后，由弹簧压缩力将主动脚和固定脚向中央推动，主触头由于带有弹簧也跟随向中央移动，保持触头之间的距离不变，从而实现断路器的合闸动作。

（4）过渡电阻：是位于主触头与固定触头之间的一个电阻，可以降低电弧的能量，防止产生过高的电弧温度，并有效地防止电弧向回空气段扩张。

二、断路器在电气系统中的应用 断路器是电气系统中必不可少的重要组件，它在电力系统中具有重要的保护和控制功能。根据其用途和应用范围，断路器可以分为低压断路器和高压断路器。
