断路器工作原理

断路器工作原理及作用

断路器是一种用于保护电路安全以及防止电流过载的电气设备。它的工作原理是利用热效应或电磁效应，一旦电路中的电流超过断路器额定电流的设定值，断路器就会自动跳闸，切断电路，以保护电气设备和人身安全。

在断路器的工作过程中，有两种常见的工作原理。

第一种是基于热效应的。当电流通过断路器时，断路器内的电阻会导致一定的功率损耗，并产生热量。当电流超过了额定电流设定值时，断路器内的温度升高，使得热感应元件（如双金属片）发生弯曲，从而使得触点分离，切断电路。

第二种是基于电磁效应的。断路器中的线圈会产生磁场，当电流超过额定电流设定值时，磁场强度将超过一定范围，使得电磁铁产生吸引力，将触点强制分离，达到切断电路的目的。

断路器的作用主要有以下几点：

1. 保护电路和设备安全：当电流超过断路器额定电流时，断路器会自动跳闸，切断电路。这样可以避免电路和设备受到电流过载的损坏，防止火灾等安全事故的发生。

2. 提高电路的可靠性：断路器可以快速响应电流过载情况，及时切断电路，避免设备长时间工作在过载状态下，降低设备故障的风险。

3. 方便操作和维护：断路器具有手动控制开关的功能，可以手动进行开关操作，方便对电路进行维护和修理。

总而言之，断路器通过监测电路中的电流，并在电流超过额定电流设定值时自动切断电路，以保护电路和设备安全，提高电路的可靠性，并方便操作和维护。

真空断路器工作原理

真空断路器是一种电力保护设备，其工作原理是利用真空介质的绝缘性能和电弧灭截能力来实现断开电路的目的。

正常工作状态下，真空断路器的触头处于闭合状态，电流可以顺利通过。当电路出现过载或短路等异常情况时，会产生大电流，使得触头间的接触点温度升高。

真空断路器的关键部件是真空弧室，当触点间的电弧产生时，通过尖锐的电弧引子在真空弧室内形成电弧束，电弧束的高能量会使电子从阴极发射，形成一个电子云区域。这个电子云区域会迅速击穿电弧束和电弧残留物，使电弧迅速灭除。

此外，真空断路器还配备了弹簧机构，当电流过载时，触点间的磁场力会压缩弹簧，使触点分离，从而阻断电路。一旦断开电路，电弧被弹出的弧气冲击，后续的电弧也会因真空弧室中的低压环境而灭除。

真空断路器工作时的关键特点是它的快速断开和电弧灭除能力。由于真空断路器的电弧灭截性能强，所以可以用于高压和高电流的电路。此外，真空断路器相比其他断路器，如气体断路器，因为不含硫化氢等有毒、易燃物质，具有更好的环境友好性。

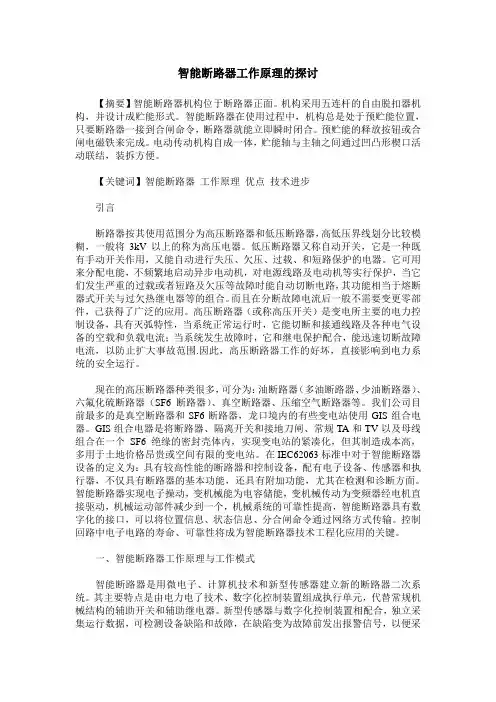

智能断路器工作原理的探讨

【摘要】智能断路器机构位于断路器正面。机构采用五连杆的自由脱扣器机构，并设计成贮能形式。智能断路器在使用过程中，机构总是处于预贮能位置，只要断路器一接到合闸命令，断路器就能立即瞬时闭合。预贮能的释放按钮或合闸电磁铁来完成。电动传动机构自成一体，贮能轴与主轴之间通过凹凸形楔口活动联结，装拆方便。

【关键词】智能断路器 工作原理 优点 技术进步

引言

断路器按其使用范围分为高压断路器和低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。低压断路器又称自动开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件，己获得了广泛的应用。高压断路器（或称高压开关）是变电所主要的电力控制设备，具有灭弧特性，当系统正常运行时，它能切断和接通线路及各种电气设备的空载和负载电流；当系统发生故障时，它和继电保护配合，能迅速切断故障电流，以防止扩大事故范围.因此，高压断路器工作的好坏，直接影响到电力系统的安全运行。

现在的高压断路器种类很多，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等。我们公司目前最多的是真空断路器和SF6断路器，龙口境内的有些变电站使用GIS组合电器。GIS组合电器是将断路器、隔离开关和接地刀闸、常规TA和TV以及母线组合在一个SF6绝缘的密封壳体内，实现变电站的紧凑化，但其制造成本高，多用于土地价格昂贵或空间有限的变电站。在IEC62063标准中对于智能断路器设备的定义为：具有较高性能的断路器和控制设备，配有电子设备、传感器和执行器，不仅具有断路器的基本功能，还具有附加功能，尤其在检测和诊断方面。智能断路器实现电子操动，变机械能为电容储能，变机械传动为变频器经电机直接驱动，机械运动部件减少到一个，机械系统的可靠性提高，智能断路器具有数字化的接口，可以将位置信息、状态信息、分合闸命令通过网络方式传输。控制回路中电子电路的寿命、可靠性将成为智能断路器技术工程化应用的关键。

断路器工作原理

一、概述

断路器是一种用于保护电路的电气设备，它能够在电路发生故障时迅速切断电流，以防止电路过载、短路等情况造成的损坏。断路器通常由可控开关和保护装置组成，能够自动感知电路异常，并迅速切断电流，保护电气设备和人身安全。

二、断路器的工作原理

1. 熔断器原理

熔断器是一种常见的断路器类型，它的工作原理基于热效应。熔断器内部有一根熔丝或熔片，当电流超过额定值时，熔丝或熔片会因为 Joule 热效应而熔断，切断电流。这样可以防止电路过载，避免设备受损。

2. 磁断路器原理

磁断路器是另一种常见的断路器类型，它的工作原理基于磁效应。磁断路器内部有电磁线圈和触发机构。当电路发生短路或过载时，电流会产生强磁场，使电磁线圈产生电磁力，触发机构会迅速切断电路。磁断路器具有快速响应和高灵敏度的特点，能够有效保护电路和设备。

3. 气体断路器原理

气体断路器是一种高压断路器，主要用于输电线路和变电站。它的工作原理是利用气体的压力和电弧的气体冷却特性。当电路发生故障时，气体断路器内部的电弧会产生高温，导致气体膨胀，从而产生压力，使电弧被迅速熄灭。气体断路器具有高断电能力和可靠性。

4. 液体断路器原理 液体断路器是一种用于高压电路的断路器，它的工作原理基于液体的压力和电弧的液体冷却特性。当电路发生故障时，液体断路器内部的电弧会产生高温，导致液体蒸发和膨胀，从而产生压力，使电弧被迅速熄灭。液体断路器具有高断电能力和可靠性。

5. 固体断路器原理

固体断路器是一种新型的断路器，它的工作原理基于固体材料的特性。固体断路器内部使用了半导体材料，当电路发生故障时，半导体材料会迅速切断电流。固体断路器具有高速断电、小体积和可靠性等优点。

三、断路器的应用领域

断路器广泛应用于各个领域的电路保护中，包括住宅、商业建筑、工业设备、输电线路等。它们能够有效保护电气设备和人身安全，防止电路过载、短路等故障引发火灾和设备损坏。
