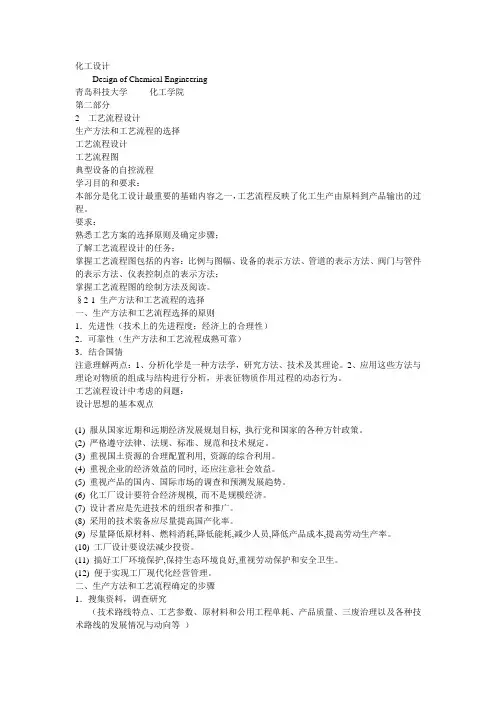

化工设计
Design of Chemical Engineering
青岛科技大学 化工学院
第二部分
2 工艺流程设计
生产方法和工艺流程的选择
工艺流程设计
工艺流程图
典型设备的自控流程
学习目的和要求：
本部分是化工设计最重要的基础内容之一，工艺流程反映了化工生产由原料到产品输出的过程。
要求：
熟悉工艺方案的选择原则及确定步骤；
了解工艺流程设计的任务；
掌握工艺流程图包括的内容：比例与图幅、设备的表示方法、管道的表示方法、阀门与管件的表示方法、仪表控制点的表示方法；
掌握工艺流程图的绘制方法及阅读。
§2-1 生产方法和工艺流程的选择
一、生产方法和工艺流程选择的原则
1．先进性（技术上的先进程度；经济上的合理性）
2．可靠性（生产方法和工艺流程成熟可靠）
3．结合国情
注意理解两点：1、分析化学是一种方法学，研究方法、技术及其理论。2、应用这些方法与理论对物质的组成与结构进行分析，并表征物质作用过程的动态行为。
工艺流程设计中考虑的问题：
设计思想的基本观点
(1) 服从国家近期和远期经济发展规划目标, 执行党和国家的各种方针政策。
(2) 严格遵守法律、法规、标准、规范和技术规定。
(3) 重视国土资源的合理配置利用, 资源的综合利用。
(4) 重视企业的经济效益的同时, 还应注意社会效益。
(5) 重视产品的国内、国际市场的调查和预测发展趋势。
(6) 化工厂设计要符合经济规模, 而不是规模经济。
(7) 设计者应是先进技术的组织者和推广。
(8) 采用的技术装备应尽量提高国产化率。
(9) 尽量降低原材料、燃料消耗,降低能耗,减少人员,降低产品成本,提高劳动生产率。
(10) 工厂设计要设法减少投资。
(11) 搞好工厂环境保护,保持生态环境良好,重视劳动保护和安全卫生。
(12) 便于实现工厂现代化经营管理。
二、生产方法和工艺流程确定的步骤

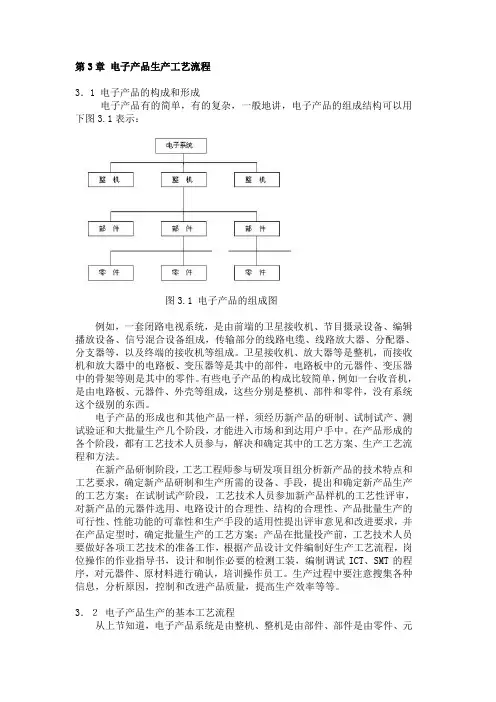

第3章 电子产品生产工艺流程
3．1 电子产品的构成和形成
电子产品有的简单，有的复杂，一般地讲，电子产品的组成结构可以用下图3.1表示：
图3.1 电子产品的组成图
例如，一套闭路电视系统，是由前端的卫星接收机、节目摄录设备、编辑播放设备、信号混合设备组成，传输部分的线路电缆、线路放大器、分配器、分支器等，以及终端的接收机等组成。卫星接收机、放大器等是整机，而接收机和放大器中的电路板、变压器等是其中的部件，电路板中的元器件、变压器中的骨架等则是其中的零件。有些电子产品的构成比较简单，例如一台收音机，是由电路板、元器件、外壳等组成，这些分别是整机、部件和零件，没有系统这个级别的东西。
电子产品的形成也和其他产品一样，须经历新产品的研制、试制试产、测试验证和大批量生产几个阶段，才能进入市场和到达用户手中。在产品形成的各个阶段，都有工艺技术人员参与，解决和确定其中的工艺方案、生产工艺流程和方法。
在新产品研制阶段，工艺工程师参与研发项目组分析新产品的技术特点和工艺要求，确定新产品研制和生产所需的设备、手段，提出和确定新产品生产的工艺方案；在试制试产阶段，工艺技术人员参加新产品样机的工艺性评审，对新产品的元器件选用、电路设计的合理性、结构的合理性、产品批量生产的可行性、性能功能的可靠性和生产手段的适用性提出评审意见和改进要求，并在产品定型时，确定批量生产的工艺方案；产品在批量投产前，工艺技术人员要做好各项工艺技术的准备工作，根据产品设计文件编制好生产工艺流程，岗位操作的作业指导书，设计和制作必要的检测工装，编制调试ICT、SMT的程序，对元器件、原材料进行确认，培训操作员工。生产过程中要注意搜集各种信息，分析原因，控制和改进产品质量，提高生产效率等等。
3．２ 电子产品生产的基本工艺流程
从上节知道，电子产品系统是由整机、整机是由部件、部件是由零件、元器件等组成。由整机组成系统的工作主要是连接和调试，生产的工作不多，所以我们这里讲的电子产品生产工艺是指整机的生产工艺。
山东理工大学
《食品工厂设计基础》课程设计
题目：酥性饼干工艺流程设计
学 院：XXXXXXXXXXXXXXXXX学院
专 业： 食品科学与工程0802班
学生姓名： XXXXXXXXXXXXXXXXX
指导教师： XXXXXX
课程设计（论文）时间：2011年6月4～ 6月16日 共 2周 。
。 II 摘 要
该设计介绍了加工能力为日产10吨的酥性饼干生产线，包括酥性饼干生产工艺流程设计，加工工艺操作要点，生产线主要设备选型（包括名称、型号、尺寸等参数）。
关键词：原料预处理、酥性饼干、工艺流程、设备选型
目录
Ⅱ 目 录
摘 要 ............................................................ Ⅰ
目 录 ............................................................ Ⅱ
第一章 引 言 ....................................................... 1
第二章 工艺流程及操作要点 .......................................... 2
2.1 工艺流程 ................................................... 2
2.2 操作要点 ................................................... 2
第三章 相关计算 .................................................... 7
第四章 设备选型 .................................................... 8
复习思考题
1. 简述施工阶段的带控制点流程图和初步设计阶段的带控制点工艺流程图的区别和联系。
2. 工艺流程设计中需要遵循以下原则有哪些。
3. 简述带控制点的工艺流程图和工艺流程框图的区别有哪些。
4. 带控制点的工艺流程图对比例尺有何要求。
5. PA-V120322-100-C2E-H4代表的意义。
6. 离心泵的自控一般采用出口直接节流法、旁路调节法和改变泵的转速法，请分别描述它们的区别和相应适应的范围。
7. 冷却介质通常采用的是饱和盐溶液，而盐溶液对于一般的管路具有较强的腐蚀作用，试设计冷却介质的回收管路。
8. 简述疏水器的作用，以及其管路设计中的特点。
设计题
1、结合所学知识，试设计一套从左羟丙哌嗪酒石酸盐分离获取左羟丙哌嗪的工艺流程并绘制PID图。（注：左羟丙哌嗪易溶于氯仿，不溶于水；必须考虑氯仿和酒石酸的回收套用情况）
2、2-氨基－5-氯二苯酮是合成镇静催眠药利眠宁的重要中间体，根据其工艺过程，绘制2-氨基－5-氯二苯酮的工艺流程框图。
（先由对硝基氯苯与氰苄环合而得到异噁唑，再经过开环、还原而得，其反应方程式如下：
ClNO2+CH2CNNOClCONH2ClNaOH C2H5OHFeHCl C2H5OH780C 250CFe
具体的工艺过程如下：
（1）环合：
将氢氧化钠加热溶于乙醇中，冷至25-30oC，加入对硝基氯苯；于30oC以下滴加苄氰。加毕20-30oC保温4h；冷至20oC，加入冰水（乙醇量的1/4）；再于35oC以下缓缓加入次氯酸钠溶液（10%），至反应液变为黄色止；待反应液转为紫色，再加次氯酸钠液至溶液又变为黄色；第三次变黄色后，检查氰根为阴性时，加入冰水（乙醇量的3/4）；搅拌5min，过滤；滤饼水洗至中性；滤干后干燥，得异噁唑化合物。
（2）开环、还原：
将4/5的乙醇加入搪玻璃反应罐内，搅拌，加入异噁唑化合物、铁粉；加热回流30min,于15-30min内加入盐酸-乙醇溶液（由盐酸和其余1/5乙醇配成）；继续回流2 h，稍冷，加液碱至PH=8，即生成2-氨基-5-氯二苯甲酮。
