氧化锌避雷器测试仪使用操作规程

1 避雷放电计数器检测仪

一、适用范围

1、本仪器适用于阀型避雷器（包括炭化硅普通阀型（FZ和FS），炭化硅磁吹阀型（FCZ和FCD）及氧化锌避雷器中放电记录器放电动作的检查和校验。该仪器符合中华人民共和国电力行业标准DL474.5-92“现场绝缘试验实施导则一避雷器试验”标准的要求，适用于在发电厂、变电所现场及修理车间、试验室等到条件下的试验用。

2、仪器能在下列条件下正常工作

环境温度：-10℃~50℃

环境湿度：40℃（20~90）%RH

大气压强：86~106KPA

二、主要技术数据 2 放电试验电压：在于2KV

充电时间：小于1分钟

仪器的供电电源：AC220±10%

50HZ

消耗功率小于30VA

仪器尺寸：300×220×180（mm）

仪器重量：6K

三、仪器的使用

(a)仪器操作机构位置和作用：见图1

图1 面板布位图

1-电源插座（代熔断器）2-电源开关 3-合闸按键

4-分闸按键 5-放电检测按键 6-合闸状态指示类

7-分闸状态指示灯 8-放电检测指示灯 9-电压表

10-输出插座 11-按地装置

（b）仪器的使用 3 1) 仪器在使用之前，操作者应先仔细阅读使用说明书，熟悉仪器各种操作机构的布局和作用。每次使用前，仪器电源开关均应置于断开位置。

2) 将仪器的输出端用联接线与被检避雷器的放电记录器的输入端相连。

3) 供电电源核对无误后，将仪器电源线接入。

4) 接通仪器的电源开关，电源指示灯亮，此时分闸指示灯亮，仪器处于分闸状态。

5) 按合闸按钮后，合闸灯亮，仪器开始充电工作，电压表指示开始上升；待电压表指示数值大于2.0KV值时，即可按下放电检测按钮，观察和记录放电记录器的动作情况，每按支一次，记录器动作一次，放电检测后，充电回路能自动进行充电。

避雷器计数器校验仪的操作说明及注意事项

避雷器是现代社会必不可少的安全防雷引雷的必要措施，长期使用避雷器计数器，由于存在配件老化，密封不良，仪器存在被潮气水分腐蚀元器件的风险，应该定期检查避雷器计数器的运行是否能够正常动作。

一、如何操作避雷器计数器校验仪

1.接线。将避雷器计数器两端与测试仪器的输出端口相连接，黑色端与地端相接，红色端与上端相接，接线尽量短一些；

2.检查接线。所有接线包括电源线接好后，逐个检查接线是否正确，确认正确后可以开始检测；

3.开始操作仪器。打开电源开关，观察电压达到600伏并保持稳定时，可以开始进行下一步检测；

4.进行检测操作。一键按下测试键，此时输出电压会马上下降，同时可对计数器的动作情况进行观察；

5.若进行反复检测，需要等待输出电压再次恢复稳定值后，再进行检测操作，同时对计数器的动作情况进行观察；

6.检测结束后，将电源关闭，注意需要等待输出电压完全回零后，接线才能被逐步拆除。

二、检测过程中需要注意哪些问题

1.检测过程中如果出现按下测试键后，输出电压无下降情况，此时需要将电源关闭，等到电压指示完全回零之后，再对整个测试回路进行检测，看是否断点，或者检查避雷器计数器校验仪的型号规格是否与技术指标中规定的型号规格相符合；

2.注意拆除接线之前一定要确定输出电压已经完全回零后，才能开始拆线操作，这是避免操作人员触碰到非绝缘线而造成严重事故；

3.被检测的物品是不能带电的；

4.测试完成后，机内的电池需要及时进行充电维护；

5.在直流测试过程中，如果欠压指示灯亮，此时需停止使用直流电源，改用交流电源测试；

6.如果长期不使用仪器，仪器内的电池组需要定期进行充电维护。

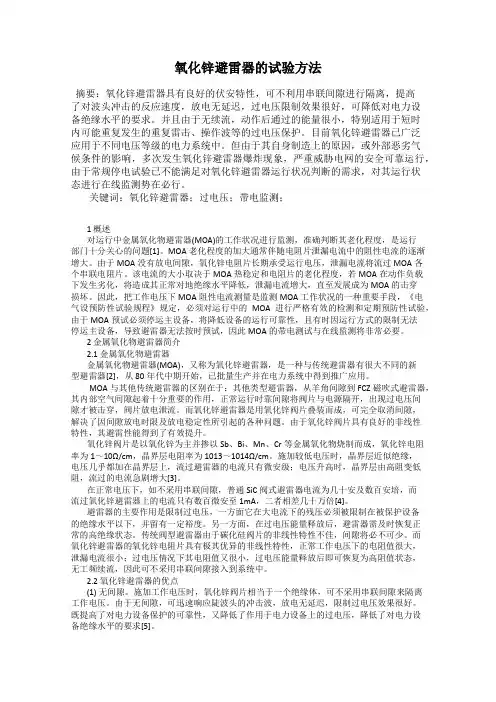

氧化锌避雷器的试验方法

摘要：氧化锌避雷器具有良好的伏安特性，可不利用串联间隙进行隔离，提高了对波头冲击的反应速度，放电无延迟，过电压限制效果很好，可降低对电力设备绝缘水平的要求。并且由于无续流，动作后通过的能量很小，特别适用于短时内可能重复发生的重复雷击、操作波等的过电压保护。目前氧化锌避雷器已广泛应用于不同电压等级的电力系统中。但由于其自身制造上的原因，或外部恶劣气候条件的影响，多次发生氧化锌避雷器爆炸现象，严重威胁电网的安全可靠运行，由于常规停电试验已不能满足对氧化锌避雷器运行状况判断的需求，对其运行状态进行在线监测势在必行。

关键词：氧化锌避雷器；过电压；带电监测；

1 概述

对运行中金属氧化物避雷器(MOA)的工作状况进行监测，准确判断其老化程度，是运行部门十分关心的问题[1]。MOA老化程度的加大通常伴随电阻片泄漏电流中的阻性电流的逐渐增大。由于MOA没有放电间隙，氧化锌电阻片长期承受运行电压，泄漏电流将流过MOA各个串联电阻片。该电流的大小取决于MOA热稳定和电阻片的老化程度，若MOA在动作负载下发生劣化，将造成其正常对地绝缘水平降低，泄漏电流增大，直至发展成为MOA的击穿损坏。因此，把工作电压下MOA阻性电流测量是监测MOA工作状况的一种重要手段，《电气设预防性试验规程》规定，必须对运行中的MOA进行严格有效的检测和定期预防性试验，由于MOA预试必须停运主设备，将降低设备的运行可靠性，且有时因运行方式的限制无法停运主设备，导致避雷器无法按时预试，因此MOA的带电测试与在线监测将非常必要。

2 金属氧化物避雷器简介

2.1 金属氧化物避雷器

金属氧化物避雷器(MOA)，又称为氧化锌避雷器，是一种与传统避雷器有很大不同的新型避雷器[2]，从80年代中期开始，已批量生产并在电力系统中得到推广应用。

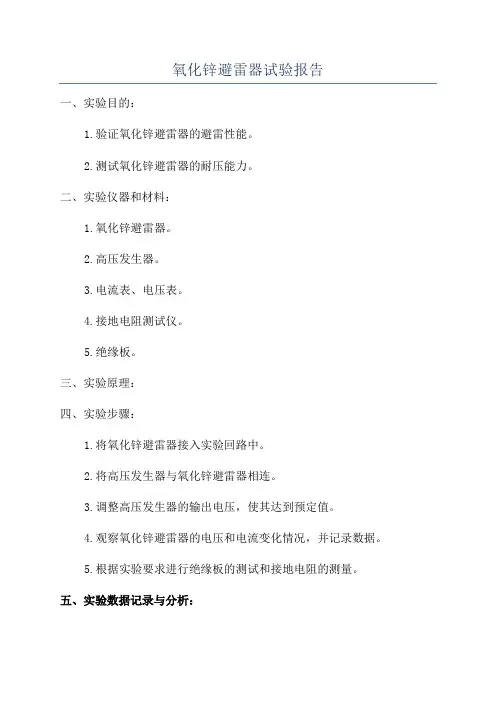

氧化锌避雷器试验报告

一、实验目的：

1.验证氧化锌避雷器的避雷性能。

2.测试氧化锌避雷器的耐压能力。

二、实验仪器和材料：

1.氧化锌避雷器。

2.高压发生器。

3.电流表、电压表。

4.接地电阻测试仪。

5.绝缘板。

三、实验原理：

四、实验步骤：

1.将氧化锌避雷器接入实验回路中。

2.将高压发生器与氧化锌避雷器相连。

3.调整高压发生器的输出电压，使其达到预定值。

4.观察氧化锌避雷器的电压和电流变化情况，并记录数据。

5.根据实验要求进行绝缘板的测试和接地电阻的测量。

五、实验数据记录与分析： 实验记录了不同电压下氧化锌避雷器的电流和电压值，并计算了接地电阻。

六、实验结果与讨论：

根据实验数据，可以看出在不同电压下，氧化锌避雷器的电流和电压符合设计要求，并且接地电阻也在合理范围内。因此可视为氧化锌避雷器经过验收合格。

七、结论：

经过实验测试，氧化锌避雷器在不同电压下表现出良好的避雷性能和耐压能力，因此可以有效地保护电力系统设备免受雷击的破坏。

八、实验中存在的不足之处：

1.实验过程中可能存在人为误差，需要进一步探究影响因素。

2.由于实验时间和条件的限制，无法进行长时间、大量数据的测试。

九、改进措施：

1.增加实验次数和数据采集点，提高实验数据的可靠性。

2.探究氧化锌避雷器在不同条件下的避雷性能，并与其他类型的避雷器进行对比。

十、实验拓展：

1.探究氧化锌避雷器的寿命和使用条件。

2.研究氧化锌避雷器的产生原理和材料特性。

[2]XXX,XXX.氧化锌避雷器的原理与应用[M].北京：电力出版社。
