单相全桥逆变电路RLC负载输出波形

基于simulink的单相全桥逆变电路仿真实验

11电牵3班罗凯

关键字：单相 全桥 逆变 simulink

本次实验主要为利用simulink中的块原件来构建电力电子中的一种基本整流电路——单相全桥逆变电路，电路的功能是将直流电逆变为交流电，在逆变电路的设计过程中，需要对设计电路及有关参数选择是否合理、效果好坏进行验证。如果通过实验来验证， 需要经过反复多次的元件安装、调试、重新设计等步骤，

这样使得设计耗资大，效率低， 周期长。现代计算机仿真技术为电力电子电路的设计和分析提供了崭新的方法， 可以使复杂的电力电子电路、系统的分析和设计变得更加容易和有效。

Matlab 是一种计算机仿真软件， 它是以矩阵为基础的交互式程序计算语言。Simulink 是基于框图的仿真平台， 它挂接在Matlab 环境上，以Matlab 的强大计算功能为基础， 用直观的模块框图进行仿真和计算。其中的电力系统（Power System）工具箱是专用于RLC电路、电力电子电路、电机传动控制系统和电力系统仿真用的模型库。以Matlab7.0 为设计平台， 利用Simulink 中的Pow er System工具箱来搭建整流电路仿真模型，设置参数进行仿真。

一、 单相全桥逆变电路工作原理

1、 电路结构

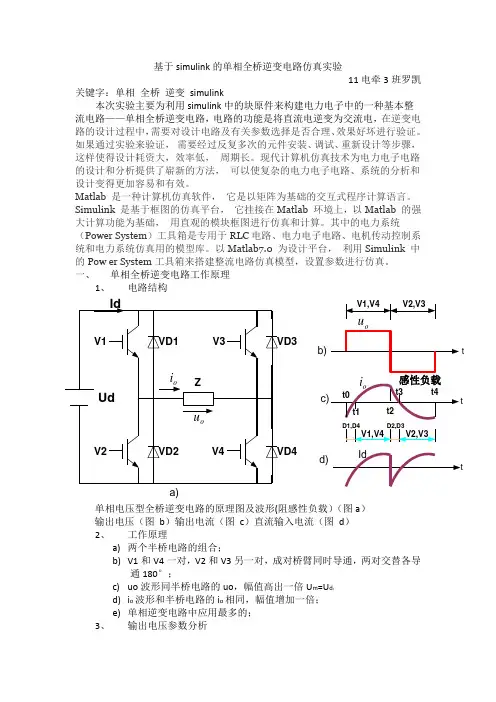

单相电压型全桥逆变电路的原理图及波形(阻感性负载）（图a）

输出电压（图 b）输出电流（图 c）直流输入电流（图 d）

2、 工作原理

a) 两个半桥电路的组合；

b) V1和V4一对，V2和V3另一对，成对桥臂同时导通，两对交替各导通180°；

c) uo波形同半桥电路的uo，幅值高出一倍Um=Ud；

d) io波形和半桥电路的io相同，幅值增加一倍；

e) 单相逆变电路中应用最多的；

3、 输出电压参数分析 UdV1V2V3V4Zouoia)toub)tIdIdc)d)VD1VD2VD3VD4toi感性负载V1,V4V2,V3D1,D4V1,V4D2,D3V2,V3t0t1t2t3t4uo成傅里叶级数

单相全桥逆变电路设计

1. 确定电路拓扑结构：单相全桥逆变电路是一种常见的电路拓扑结构，它具有简单、可靠、高效等优点。因此，我们选择这种电路拓扑结构来进行设计。

2. 选择合适的开关器件：为了实现逆变功能，我们需要选择合适的开关器件。常用的开关器件包括晶体管、场效应管、晶闸管等。考虑到逆变电路的工作频率和开关速度等因素，我们选择MOSFET作为开关器件。

3. 设计电路参数：接下来，我们需要根据逆变电路的具体要求来设计电路参数。这些参数包括输入电压、输出电压、输出频率、开关频率等。同时，我们还需要考虑电路的损耗和散热等问题，以确保电路能够正常工作。

4. 选择合适的滤波器：为了使输出电压更加稳定，我们需要在输出端添加合适的滤波器。常用的滤波器包括LC滤波器和RC滤波器等。根据输出电压的要求和负载性质等因素，我们选择LC滤波器作为输出滤波器。

5. 确定控制策略：为了实现逆变电路的稳定运行，我们需要确定合适的控制策略。常用的控制策略包括PID控制、PWM控制等。考虑到逆变电路的复杂性和动态性能要求等因素，我们选择PID控制作为逆变电路的控制策略。

6. 搭建电路模型：在确定了上述设计步骤之后，我们就可以开始搭建单相全桥逆变电路的电路模型了。在电路模型中，我们需要考虑每个开关器件的驱动电路、保护电路等辅助电路的设计，以确保整个电路的稳定性和可靠性。

7. 进行仿真测试：在搭建完电路模型之后，我们需要进行仿真测试来验证设计的正确性和可靠性。通过仿真测试，我们可以观察输出电压的波形、电流的波形等参数，并对电路的性能进行评估和分析。

8. 制作样机：最后，我们需要根据仿真测试的结果来制作样机并进行实际测试。在样机制作过程中，我们需要考虑电路板的布局、元件的选择等问题，以确保样机的性能和稳定性能够满足要求。

9. 进行实际测试：在制作完样机之后，我们需要进行实际测试来验证样机的性能和可靠性。在实际测试中，我们需要对样机的输出电压、电流等参数进行测量和分析，并对样机的性能进行评估。

单相全桥逆变电路的工作原理

1. 引言

嘿，大家好！今天咱们来聊聊一个非常有趣的电路——单相全桥逆变电路。听起来很高大上对吧？其实它在我们的生活中无处不在，比如说咱们的太阳能发电系统，还有一些小家电。没错，这玩意儿可是个“神奇小子”，能把直流电（DC）转化为交流电（AC），就像变魔术一样，咱们快来看看它的工作原理吧！

2. 基本原理

2.1 单相全桥逆变电路的构成

首先，单相全桥逆变电路的名字可能让你觉得复杂，但它的构成其实挺简单的。这个电路主要有四个开关元件，通常是功率晶体管，比如MOSFET或者IGBT，就像四个小兄弟站在舞台上。它们的工作就像跳舞一样，轮流开关，控制电流的方向。然后呢，还有一个输出滤波器，负责把电流变得更平滑，别让它吵吵闹闹的，影响我们的家居生活。

2.2 工作过程

接下来，咱们来聊聊它的工作过程。这个电路的工作可以分为几个阶段。在一个周期内，两个开关会交替打开，比如说第一个和第二个开关先一起打开，然后再换成第三个和第四个。这个过程就像打乒乓球，电流在两个方向之间快速转换，从而实现了直流电向交流电的转变。大家可能会想，这样转变的电流到底有什么用？其实啊，这样产生的交流电可以驱动各种电器，让它们欢快地工作。

3. 应用场景

3.1 太阳能发电

好啦，讲完了工作原理，咱们来看看单相全桥逆变电路的应用场景。首先，太阳能发电是个大热门，大家都知道，太阳能电池板产生的电流是直流的，而我们日常使用的电器大多需要交流电。这时候，逆变电路就派上用场了！它把太阳能转化的直流电变成交流电，让我们的家里满是阳光的味道，真是太赞了。

3.2 小家电

其次，咱们的许多小家电，比如说电饭煲、微波炉等，都需要交流电来工作。这个时候，逆变电路就像一位隐形的助手，默默地把直流电转化为交流电，保障了咱们的美好生活。想象一下，如果没有它，咱们的饭可能就没法煮了，生活可就没那么方便了。
