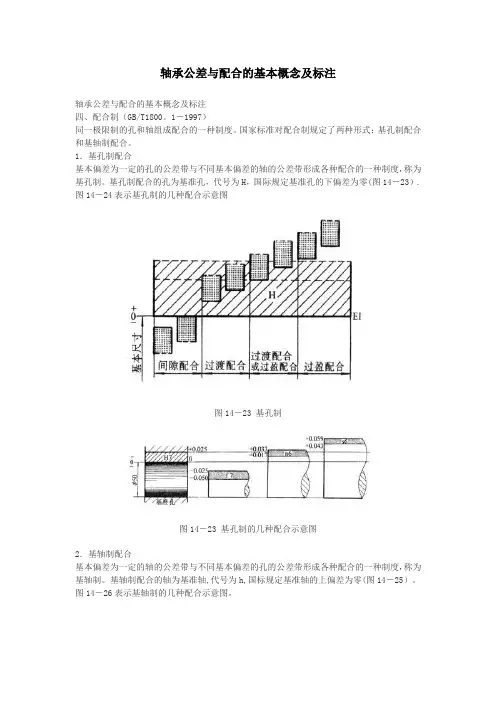

轴承公差与配合的基本概念及标注
轴承公差与配合的基本概念及标注
四、配合制（GB/T1800。1－1997）
同一极限制的孔和轴组成配合的一种制度。国家标准对配合制规定了两种形式：基孔制配合和基轴制配合。
1．基孔制配合
基本偏差为一定的孔的公差带与不同基本偏差的轴的公差带形成各种配合的一种制度，称为基孔制。基孔制配合的孔为基准孔，代号为H，国际规定基准孔的下偏差为零(图14－23）.图14－24表示基孔制的几种配合示意图
图14－23 基孔制
图14－23 基孔制的几种配合示意图
2．基轴制配合
基本偏差为一定的轴的公差带与不同基本偏差的孔的公差带形成各种配合的一种制度，称为基轴制。基轴制配合的轴为基准轴,代号为h,国标规定基准轴的上偏差为零(图14－25）。图14－26表示基轴制的几种配合示意图。
图14－25 基轴制
图14－26 基轴制的几种配合示意图
在一般情况下，优先选用基孔制配合。如有特殊要求，允许将任一孔、轴公差带组成配合。
五、尺寸公差与配合代号的标注
在机械图样中，尺寸公差与配合的标注应遵守国家标准(GB4458。5－84）规定，现摘要叙述。
1．在零件图中的标注
在零件图中标注孔、轴的尺寸公差有下列三种形式：
（1）在孔或轴的基本尺寸的右边注出公差带代号（图14－27)。孔、轴公差带代号由基本偏差代号与公差等级代号组成(图14－28）。
图14－27 标注公差带代号 图14－28
公差带代号的型式
（2)在孔或轴的基本尺寸的右边注出该公差带的极限偏差数值（图14－29.b），上、下偏差的小数点必须对齐，小数点后的位数必须相同。当上偏差或下偏差为零时,要注出数字“0”,并与另一个偏差值小数点前的一位数对齐（图14－29。a).
若上、下偏差值相等,符号相反时，偏差数值只注写一次，并在偏差值与基本尺寸之间注写符号
第二节 极限与配合的基本概念
一、 孔和轴
1. 孔 孔是指工件的圆柱形内表面，也包括非圆柱形内表面（由二平行平面或切面形成的包容面）。孔的直径尺寸用D表示。
2. 轴 轴是指工件的圆柱形外表面，也包括非圆柱形外表面（由二平行平面或切面形成的被包容面）。轴的直径尺寸用d表示。
从装配关系讲，孔是包容面，轴是被包容面。从加工过程看，随着余量的切除，孔的尺寸由小变大，轴的尺寸由大变小。如图5-1所示。
图5-1
二、 有关尺寸的术语定义
1. 尺寸 是指用特定单位表示线性尺寸值的数值。
长度值包括：直径、半径、宽度、深度、高度和中心距等。单位:毫米（mm）
2.基本尺寸（D,d） 基本尺寸是由设计给定的，孔用D表示，轴用d表示。
3.实际尺寸(Da,da) 实际尺寸是通过测量所得的尺寸。孔的实际尺寸以Da表示，轴的实际尺寸以da表示。
4.极限尺寸 允许尺寸变化的两个界限值称为极限尺寸，如图5-2所示。
两个界限值中较大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。孔和轴的最大，最小极限尺寸分别用Dmax，dmax和Dmin，dmin表示。
图5-2 极限尺寸
三、有关尺寸偏差、公差的术语定义
1.尺寸偏差 某一尺寸减去其基本尺寸所得的代数差称为尺寸偏差（简称偏差）。偏差可能为正或负，也可为零。
2.实际偏差 实际尺寸减去其基本尺寸所得的代数差称为实际 偏差。
3.极限偏差 极限尺寸减其基本尺寸所得的代数差。
（1）上偏差 最大极限尺寸减去其基本尺寸所得的代数差称为上偏差。孔的上偏差用ES表示；轴的上偏差用es表示。
（2）下偏差 最小极限尺寸减去其基本尺寸所得的代数差称为下偏差。孔的下偏差用EI表示；轴的下偏差用ei表示。极限偏差可用下列公式表示：

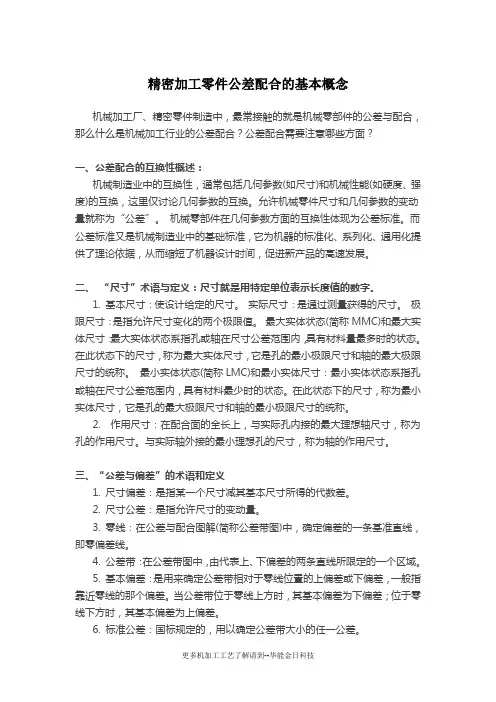

更多机加工工艺了解请到--华能金日科技精密加工零件公差配合的基本概念机械加工厂、精密零件制造中，最常接触的就是机械零部件的公差与配合，那么什么是机械加工行业的公差配合？公差配合需要注意哪些方面？一、公差配合的互换性概述：机械制造业中的互换性，通常包括几何参数(如尺寸)和机械性能(如硬度、强度)的互换，这里仅讨论几何参数的互换。允许机械零件尺寸和几何参数的变动量就称为“公差”。机械零部件在几何参数方面的互换性体现为公差标准。而公差标准又是机械制造业中的基础标准，它为机器的标准化、系列化、通用化提供了理论依据，从而缩短了机器设计时间，促进新产品的高速发展。二、“尺寸”术语与定义：尺寸就是用特定单位表示长度值的数字。1.基本尺寸：使设计给定的尺寸。实际尺寸：是通过测量获得的尺寸。极限尺寸：是指允许尺寸变化的两个极限值。最大实体状态(简称MMC)和最大实体尺寸：最大实体状态系指孔或轴在尺寸公差范围内，具有材料量最多时的状态。在此状态下的尺寸，称为最大实体尺寸，它是孔的最小极限尺寸和轴的最大极限尺寸的统称。最小实体状态(简称LMC)和最小实体尺寸：最小实体状态系指孔或轴在尺寸公差范围内，具有材料最少时的状态。在此状态下的尺寸，称为最小实体尺寸，它是孔的最大极限尺寸和轴的最小极限尺寸的统称。2.作用尺寸：在配合面的全长上，与实际孔内接的最大理想轴尺寸，称为孔的作用尺寸。与实际轴外接的最小理想孔的尺寸，称为轴的作用尺寸。三、“公差与偏差”的术语和定义1.尺寸偏差：是指某一个尺寸减其基本尺寸所得的代数差。2.尺寸公差：是指允许尺寸的变动量。3.零线：在公差与配合图解(简称公差带图)中，确定偏差的一条基准直线，即零偏差线。4.公差带：在公差带图中，由代表上、下偏差的两条直线所限定的一个区域。5.基本偏差：是用来确定公差带相对于零线位置的上偏差或下偏差，一般指靠近零线的那个偏差。当公差带位于零线上方时，其基本偏差为下偏差；位于零线下方时，其基本偏差为上偏差。6.标准公差：国标规定的，用以确定公差带大小的任一公差。
【机械制图】极限与配合的基本知识及举例
1、互换性
互换性是指按同一零件图生产出来的零件，不经任何选择或修配，就能顺利地同与其相配的零部件装配成符合要求的成品的性质。
零件具有互换性，既便于装配和维修，也有利于组织生产协作，提高生产率。
2、尺寸公差的概念
在实际生产中，受各种因素的影响，零件的尺寸不可能做得绝对精确。为了使零件具有互换性，设计零件时，根据零件的使用要求和加工条件，对某些尺寸规定一个允许的变动量，这个变动量称为尺寸公差，简称公差。如图1所示。孔的公差为0.025，轴的公差为0.016。
(a) 孔、轴的配合尺寸(b) 孔径的允许变动范围(c) 轴径的允许变动范围
图1
3、有关尺寸公差的术语和定义：
3.1.零线：
在极限与配合的图解（简称公差带图）中，如图1所示，确定偏差的一条基准直线，即零偏差线。通常零线表示基本尺寸。零线之上的偏差为正，零线之下的偏差为负。
图2
3.2.尺寸公差带（简称公差带）：
在公差带图中，由代表上、下偏差的两条直线所限定的一个区域。如图3所示。
标准公差与基本偏差 图3
标准公差：国家标准表列的，用来确定公差带大小的任一公差。
基本偏差：国家标准表列的，用来确定公差带相对于零线位置的上偏差或下偏差，一般为靠近零线的那个偏差，如图3所示。国家标准规定由标准公差和基本偏差来确定公差带。标准公差确定公差带的大小，基本偏差确定公差带相对于零线的位置。
4、公差等级与标准公差系列
公差等级是用来确定尺寸的精确程度的。国家标准将公差等级分为20级，即IT01、IT1、IT2……IT18。
IT表示标准公差，数字表示公差等级。IT01级的精确度最高，以下逐级降低。标准公差的数值取决于公差等级和基本尺寸，其选取请参考有关国家标准。
5、基本偏差系列
基本偏差一般是指上、下偏差中靠近零线的那个偏差。国家标准规定了基本偏差系列，如图4所示。
根据不同的基本尺寸和基本偏差代号可以确定轴与孔的基本偏差数值（见有关国家标准）。
