1 Sketchup教程网络上有很多，但从我个人从事多年设计的经验上，以及软件的运用上，整理出这套教程。Sketchup是一个展示立体空间的软件，其真实度跟3dmax相比存在一定差距，因此在室内设计这块，sketchup主要是为了从立体角度展现整个空间的布局，让客户更直观的理解初步空间设计方案。建筑设计或景观设计中，也可做成动画，展现设计全貌。当然sketchup所建出来的模型也可以导入到3d或者新版sketchup也可安装渲染器进行渲染。

这套教程是针对家装空间的，我将一步一步进行图文解说，并将其中会出现的情况，特殊的运用进行讲解。操作顺序并非固定，此教程绘制顺序是针对普通房型，以及考虑绘制过程中减少多余步骤的经验顺序。具体可按自己的绘图习惯来定！

a、 导入cad图纸，首先要确认cad软件的默认尺寸是否跟Sket一致

b、 由于电脑配置问题，为了保证sket绘制过程中的顺畅，导入cad图纸前对图纸进行进一步调整。将所要建模的图纸单独建块，保留墙体及家具外结构，内部线条删除

c、 使用sket，必须熟知软件内各工具用处,鼠标箭头放在工具上，就会显示出工具的名称 符海涛（TONY）室内设计

2

d、 导入cad图纸时，在右侧选项栏中确认比例单位与图形尺寸一致,导入后进一步确认

e、 每个人开始使用软件前，都可以按需修改色彩精度，快捷键等 符海涛（TONY）室内设计

3

f、

导入图纸后，要学会使用视口工具

，，一般在开始勾选平面图时，在俯视图上进行，并最大化显示图形，。

g、 在框选图纸时，要灵活运用各类选择工具 ，将所有空间、家具、墙体都独立框选出来，删除局部多余线条

h、 为了操作方便（个人经验），将所有物体选中ctrl+a填充为墙体材质，然后将各空间地面材质填充进去 符海涛（TONY）室内设计

4

i、 填充材质时，材质的样式，尺寸，颜色都可以调整，也可以更换另外的材质贴图

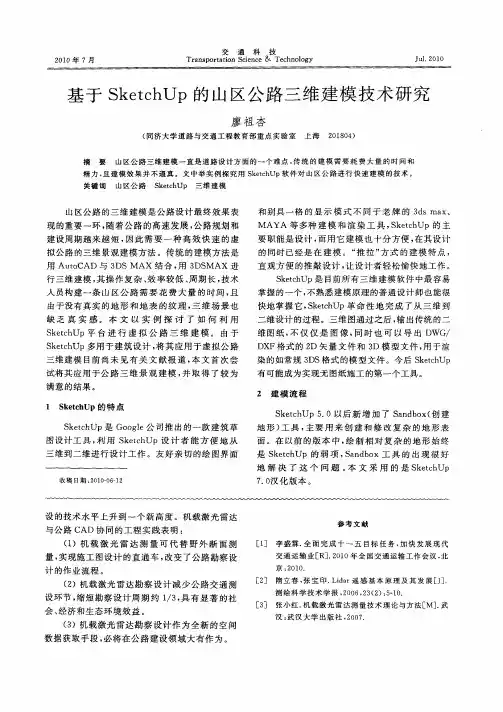

２Ｏ１Ｏ年７月　交通科技　Ｔｒａｎｓｐｏｒｔａｔｉｏｎ　Ｓｃｉｅｎｃｅ＆Ｔｅｃｈｎｏｌｏｇｙ　

基于ＳｋｅｔｃｈＵｐ的山区公路三维建模技术研究　

廖祖杏　

（同济大学道路与交通工程教育部重点实验室上海　２０１８０４）　

摘要　山区公路三维建模一直是道路设计方面的一个难点，传统的建模需要耗费大量的时间和　精力，且建模效果并不逼真。文中举实例探究用ＳｋｅｔｃｈＵｐ软件对山区公路进行快速建模的技术。　关键词　山区公路ＳｋｅｔｃｈＵｐ三维建模　

山区公路的三维建模是公路设计最终效果表　

现的重要一环，随着公路的高速发展，公路规划和　建设周期越来越短，因此需要一种高效快速的虚　

拟公路的三维景观建模方法。传统的建模方法是　用ＡｕｔｏＣＡＤ与３ＤＳ　ＭＡＸ结合，用３ＤＳＭＡＸ进　行三维建模，其操作复杂、效率较低、周期长，技术　人员构建一条山区公路需要花费大量的时间，且　由于没有真实的地形和地表的纹理，三维场景也　

缺乏真实感。本文以实例探讨了如何利用　ＳｋｅｔｃｈＵｐ平台进行虚拟公路三维建模。由于　

ＳｋｅｔｃｈＵｐ多用于建筑设计，将其应用于虚拟公路　三维建模目前尚未见有关文献报道，本文首次尝　试将其应用于公路三维景观建模，并取得了较为　

满意的结果。　

１　ＳｋｅｔｃｈＵｐ的特点　

ＳｋｅｔｃｈＵｐ是Ｇｏｏｇｌｅ公司推出的一款建筑草　图设计工具，利用ＳｋｅｔｃｈＵｐ设计者能方便地从　

三维到二维进行设计工作。友好亲切的绘图界面　

收稿日期：２０１０—０６—１２　和别具一格的显示模式不同于老牌的３ｄｓ　ｍａｘ、　ＭＡＹＡ等多种建模和渲染工具，ＳｋｅｔｃｈＵｐ的主　

要职能是设计，而用它建模也十分方便，在其设计　的同时已经是在建模。“推拉”方式的建模特点，　

直观方便的推敲设计，让设计者轻松愉快地工作。　ＳｋｅｔｃｈＵｐ是目前所有三维建模软件中最容易　掌握的一个，不熟悉建模原理的普通设计师也能很　

快地掌握它，ＳｋｅｔｃｈＵｐ革命性地完成了从三维到　二维设计的过程。三维图通过之后，输出传统的二　

mac系统sketchup基本操作

SketchUp 是一款3D建模工具，它在 macOS 上也有版本。下面是一些 macOS 上使用 SketchUp 的基本操作：

1. **安装 SketchUp**:

- 访问 SketchUp 官方网站并下载 macOS 版本的 SketchUp。

- 完成安装过程，然后打开 SketchUp。

2. **界面概览**:

- SketchUp的界面通常包括3D视图、工具栏、属性窗口和图层列表。熟悉这些组件是使用 SketchUp 的重要第一步。

3. **绘制基本形状**:

- 使用绘制工具（线段、矩形、圆等）来创建基本形状。

- 单击工具栏上的相应工具，然后在3D视图中单击并拖动来创建形状。

4. **编辑形状**:

- 使用编辑工具（移动、旋转、缩放等）来编辑和变换已创建的形状。

- 单击工具栏上的相应工具，然后在3D视图中选择要编辑的对象并执行相应操作。

5. **组件和组合**:

- SketchUp 支持创建组件和组合以便更好地管理和重复使用对象。

- 选中对象，右键单击并选择"创建组件"或"创建组合"。

6. **图层和标签**:

- 使用图层和标签来组织模型，使其更易于管理。

- 打开图层面板以创建、编辑和控制图层和标签。

7. **相机导航**:

- 使用相机工具来导航和查看模型。

- 可以使用鼠标进行缩放、旋转和移动，或者使用快捷键进行快速导航。

8. **保存和导出**:

- 定期保存你的工作以避免丢失数据。

- 使用文件菜单中的"导出"选项将模型导出为不同的文件格式，如 .skp、.dae 或 .stl。

9. **使用组件库**: - SketchUp 包括一个 3D 仓库，你可以从中导入现成的 3D 模型。

- 在软件中的“3D 仓库”中搜索并导入所需的模型。

SketchUp8⼊门教程

SketchUp8.0基础教程

第⼀课：SketchUp8概述1-1、Sketchup8简介

Sketchup是⼀款直观、灵活、易于使⽤的三维设计软件，好⽐电脑设计中的“铅笔”，被誉为“草图⼤师”，Sketchup最初由@LastSoftware公司开发发布，2006年被Google公司收购，并陆续发布了6.0、7.0、8.0版本。

Sketchup特点：

①界⾯简洁，画线成⾯，推拉成型，⽅便掌握。(最常⽤的三个基本⼯具：矩形、直线、推拉）

sketchup的界⾯

②适⽤范围⼴，⽬前已⼴泛应⽤于城市规划设计、建筑设计、园林景观设计、室内设计等设计领域。

③与AutoCAD，3DMAX等软件兼容性良好，可快速导⼊和导出DWG、JPG、3DS等格式⽂件，实现⽅案构思、施⼯图与效果图绘制的完美结合。④具有多种显⽰模式。

⑤阴影和⽇照定位准确，设计师可以根据建筑物所在地区和时间实时进⾏阴影和⽇照分析。

⑥空间尺⼨和⽂字的标注简便。

⑦可快速得到任意位置的剖⾯

1-2、SketchUp8的下载与安装

下载地址:/doc/70c7d3246edb6f1afe001f2e.html1-3、SketchUp8绘图环境的优化及界⾯简介

①常⽤⼯具栏的调出：⼤⼯具集、实体⼯具、样式、图层、阴影、标准、视图、沙盒②单位设置：窗⼝》模型信息》单位

③边线及正反⾯样式的设置：窗⼝》样式》编辑

④⾃动备份：窗⼝》使⽤偏好》常规&⽂件（创建备份和⾃动保存是两个不同的概念）

⑤快捷键：窗⼝》使⽤偏好》快捷

⑥模板的保存与调⽤：⽂件》另存为模板

窗⼝》使⽤偏好》模板

第⼆课：SketchUp8基础2-1、视图的操作

环绕观察——使摄象机围绕模型转动观察

⼩技巧：①快捷键：滚轮

②注：在任意⼀个命令状态下双击滚轮，都可以是点击区域居中显⽰

平移——移动画布

⼩技巧：①快捷键：shift+滚轮

缩放——放⼤或缩⼩显⽰区域
