单片机实验五

单片机实验报告实验一：存储器块清零或赋值一、实验目的1 熟悉存储器的读写方法，熟悉51汇编语言结构。

2 熟悉循环结构程序的编写。

3 熟悉编程环境和程序的调试。

二、实验内容指定存储器中某块的起始地址和长度，要求将其内容清零或赋值。

例如将4000H开始的10个字节内容清零或全部赋值为33H。

注意：1 文件不要用中文名称保存时不要用中文路径（目录），不要放在“桌面”上，源文件和工程要放在同一个文件夹下，文件名称和路径名称不要太长。

2 查看存储器菜单使用：窗口---数据窗口---XDATA 观察存储器内容3 查看SFR:窗口---CPU窗口查看CPU寄存器SFR4 单步执行：执行---单步执行(F8)，每执行一步，查看每条语句涉及到的寄存器和存储器内容的变化结果，是否是指令所要得到的结果，如不是，检查错误原因，修改。

5利用多种执行方法和观察各种窗口调试程序，直至程序满意为止。

三、实验仪器微机、VW,WA VE6000编程环境软件，（单片机实验箱）Lab6000/Lab6000通用微控制器MCS51实验四、实验步骤1、新建工程文件。

（注意：文件不要用中文名称保存时不要用中文路径）2、编写程序。

3、运行和调试过程。

外部数据存储器（4000H为首地址的10个字节）中初始状态（随便赋值FFH）：单步执行程序，观察SFR中外部地址指针的变化；全速执行程序，可以看到外部数据存储器已赋值33H：五、实验结果可以看到外部数据存储器已赋值33H：六、问题讨论本次实验能够清楚地了解存储器中数据的移动和赋值过程，通过单步执行，对于每一步的指令操作过程能够了解如何执行，查看每条语句涉及到的寄存器和存储器内容的变化结果。

同时，学习掌握汇编程序的编写和调试过程。

实验二：存储块移动一、实验目的1 熟悉51汇编语言程序结构。

2 熟悉循环结构程序的编写，进一步熟悉指令系统。

3 熟悉编程环境和程序的调试。

二、实验内容将指定源地址（3000H）和长度（10字节）的存储块移动到目的地址（3050H）。

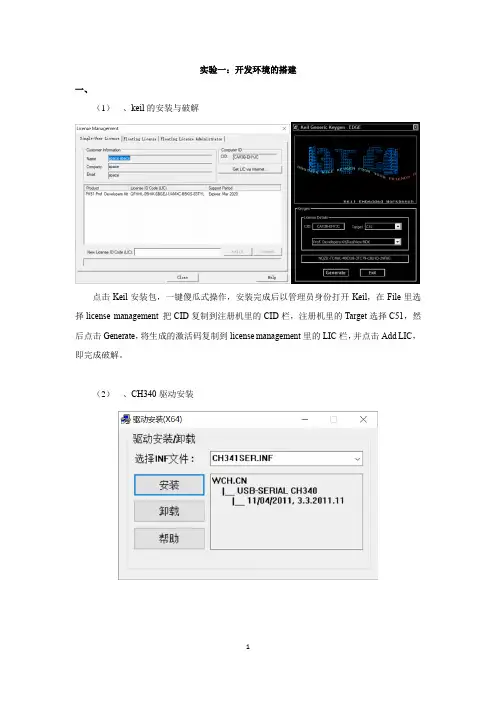

实验一：开发环境的搭建一、（1）、keil的安装与破解点击Keil安装包，一键傻瓜式操作，安装完成后以管理员身份打开Keil，在File里选择license management 把CID复制到注册机里的CID栏，注册机里的Target选择C51，然后点击Generate，将生成的激活码复制到license management里的LIC栏，并点击Add LIC，即完成破解。

（2）、CH340驱动安装（3）、普中烧录软件的使用波特率选择9600，速度选择低速，文件路径选择HEX文件的路径（4）、keil的使用新建工程并保存，在CPU 里面选择STC90C52RC ，再新建C 文件，注意保存时手动加上.c 后缀，再在Source Group 1 右击选择 Add Files to Group'Source Group 1'找到刚才新建的C 文件，然后找到图标并点击，再Target 里将晶振频率改为12MHz,将Output 里生成HEX 文件的勾打上即可生成HEX 文件。

（5）、protues的安装与破解双击安装包开始安装，等进入到Labcenter Licence Manager1.6,也就是许可证管理页面，点击Browse For Key File，找到下载解压软件包中的LICENCE.lxk文件，并打开，再点击install，再点击“是”，继续傻瓜式操作。

破解时以管理员身份运行破解软件，目标文件里找到安装的路径，再点击升级，即可完成破解。

（6）、protues的使用双击蓝色ISIS图标即可打开Proteus，File里新建并保存，然后点击“P”即可选择自己所需元器件，输入AT89C52单片机，确定后在图纸中点击即可，双击单片机将对话框中的Program File 选择Keil生成的HEX文件，电路及程序都完成后，点击左下角即可开始仿真，点击停止仿真。

二、实验结论在实验一里学会了开发环境的搭建，学会并熟练了Keil u Vision4 和Proteus 7.8以及普中烧录软件的使用，基本实现了用Keil编写程序并且生成HEX文件，能够用Proteus 画基本仿真图并且成功实现仿真，在仿真过程中出现了win10电脑不能正常实现仿真的问题，在经过百度等多方面查找之后找到了如下解决办法：1、路径上不能有中文2、仿真时出现cannot open'C:User\?\AppData\Local\Temp\LISA5476.SDF'的错误时：右击我的电脑-属性-高级系统设置-环境变量，在“用户变量”栏里找到TEMP与TMP，分别双击，将变量值都改为%SystemRoot%\TEMP如果还不行将下面的“系统变量”栏里的TEMP与TMP同样修改方法，如果没有新建就行。

《单片机系统设计技术》实验指导书适用专业: 电气、自动化、信息等编写单位: 电气信息学院编写人: 曹 林审核人:审批人:批准时间:年月日目 录实验1 IO控制LED流水灯实验 (3)实验2 IO控制数码管动态扫描实验 (5)实验3 外部中断实验 (8)实验4 定时器应用控制实验 (10)实验5 UART实验 (12)实验6 键盘扫描输入编程 (14)实验7 UART与PC对话实验 (17)实验8 ADC数据采集实验 (19)实验1 IO控制LED流水灯实验1．实验目的1）、熟悉KEIL编程环境和调试环境。

2）、掌握单片机汇编语言和指令的用法。

3）、理解简单的IO控制程序，延迟子程序，并对其修改，使其功能改变。

2．实验设备硬件： PC 机，单片机教学实验开发平台；软件： KEIL集成开发环境、STC ISP程序下载软件。

3．实验内容使用P0口控制8个LED 进行流水灯显示。

4．实验预习要求和实验准备要求预习教科书关于单片机硬件架构内容、IO口的内容，特殊寄存器内容。

预习汇编程序编写、MCS-51指令表。

带上教科书、U盘、具备二进制和十六进制转换的科学计算器。

5．实验原理和步骤1）实验原理（1）实验原理图图1 P0口连接的8盏LED灯从图1中可以看出：如果需要把LED点亮有两个条件，其一是需要用短接帽把J1的2脚和3脚短接，在PCB上就是将电路板左上角LED和VCC短接起来；其二是P0.X口给出低电平，让电流从VCC开始流经限流电阻、LED后进入单片机的P0.X口，最后到单片机内部的地线上。

因此，简单地说就是在短接帽接好的前提下，向P0.X口写0则LED将点亮，写1则LED将熄灭。

图中网络标识PORT0_0、PORT0_1……PORT0_7和单片机P0.0、P0.1……P0.7连接，可观察原理图上单片机P0口的网络标识也是PORT0_0、PORT0_1……PORT0_7。

2）实验步骤（1）启动KEIL集成开发环境，按照《KEIL使用方法》中描述步骤进行工程建立、汇编源程序文件添加。

大连理工大学软件学院《单片机原理与应用》实验报告姓名：学号：班级：姓名：学号：班级：组号：实验箱编号：实验时间：月日实验室：嵌入式实验室实验台：Embest Edukit-III平台指导教师：侯刚成绩：实验五：秒表定时器实验一、实验目的和要求题目：秒表定时器实验实验目的1. 学习单片机的基本接口技术。

2. 学习74HC595、74HC138使用及与51单片机的控制方法。

实验要求1.通过按键控制，完成数码管的显示计数控制。

2. 用汇编语言设计程序，完成8个数码管的显示控制。

当按下INT 按钮时，数码管开始快速计时，高五位为秒数，低三位为ms 数，每1ms 刷新一次显示内容。

当再次按下INT 按钮时，停止计数。

二、实验原理和内容实验内容：用汇编语言设计程序，完成8个数码管的显示控制。

当按下INT 按钮时，数码管开始快速计时，高五位为秒数，低三位为ms 数，每1ms 刷新一次显示内容。

当再次按下INT 按钮时，停止计数。

实验原理：1.根据原理图，分析工作原理，有P0进行取段码，P2.0 P2.1 P2.2进行取位码。

2.使用定时器进行计时。

根据所给开发板上的晶振频率，计算出计时器所付初值，设置计时器TO在模式下工作，每次计时100ms后，转入数码管显示中断处理程序。

3.实验板为共阴极数码管显示，将对应的显示0~9的电信号依次存储在“数组表”中。

4.使用key1，key2两个按键，按下key1，开始计时。

按下key2，计时停止。

5.根据实验要求，采用T0，T1两个定时器，其中T0用来增加时间显示，T1为按暂停键时为LED显示管循环上电所用。

6.每部分中断程序用寄存器间接寻址的方式获取显示数字的电信号量。

并进行循环上电，保证数字的亮度。

三、主要仪器设备及软件编程环境主要仪器：计算机编程软件，51电路开发板编程环境：uVision2 ，progisp烧写软件四、实验步骤与编程实验步骤：编写代码，编译，调试，烧写，完成实验。
