Adams教程-基本概念与应用

Adams是一种重要的多体动力学仿真软件，广泛应用于机械工程、汽车工程、航空航天工程等领域。本教程将介绍Adams的基本概念和应用，帮助读者快速入门并掌握该软件的基本操作技巧。

1. Adams简介

Adams是一种基于多体动力学理论的仿真软件，能够模拟和分析复杂的机械系统的运动和力学行为。它采用了基于弹簧、阻尼和惯性模型的多体动力学算法，能够准确地预测系统的运动轨迹、速度、加速度等关键参数。

2. Adams界面与基本操作

Adams的界面直观友好，主要包括模型空间、运动学仿真、力学仿真等模块。在模型空间中，可以创建和修改机械系统的模型；在运动学仿真模块中，可以模拟系统的运动轨迹；在力学仿真模块中，可以分析系统的力学特性。

3. 创建模型与约束

在Adams中，模型的创建是基于几何图形和物体的属性。可以通过导入CAD文件或者手动绘制几何图形来创建模型，并为每个模型设置合适的质量、惯性矩阵等属性。通过添加约束条件，可以模拟系统中各个物体之间的相对运动关系。

4. 仿真与结果分析 一旦模型和约束设置完成，就可以进行仿真分析了。Adams提供了多种仿真方式，如动态仿真、静态仿真、优化仿真等。仿真结果可以通过图表、动画等形式进行展示和分析，帮助工程师深入理解系统的运动行为和受力情况。

5. 应用案例

最后，本教程将通过一些实际应用案例来展示Adams的具体应用。例如，利用Adams模拟汽车悬挂系统的运动特性，预测系统在不同路况下的动力学行为；利用Adams模拟飞机起飞和着陆过程，评估系统在不同条件下的稳定性和安全性等等。

通过本教程的学习，读者将能够掌握Adams的基本操作技巧，理解多体动力学仿真的基本原理，并能够利用该软件进行机械系统的仿真分析。希望读者能够通过这些知识和技能，在工程领域取得更好的成果。

合集下载

ADAMS_实例教程--中文01

ADAMS_实例教程--中文01

英文资料翻译：MSC.ADAMS/View使用入门

MSC.ADAMS/View

使用入门练习

欢迎浏览MSC.Software的网址

美国总部：

中国办事处： 目录

═════════════════════════════════════════════════════ ADAMS/View使用入门练习 i目 录

第一章 弹簧挂锁设计问题介绍

总论--------------------------------------------------------------------------------1

你将学习的内容----------------------------------------------------------------------1

你将创建的模型----------------------------------------------------------------------2

设计要求------------------------------------------------------------------------3

弹簧挂锁的工作原理--------------------------------------------------------------3

第二章 建 模

总论--------------------------------------------------------------------------------5

建造曲柄和手柄----------------------------------------------------------------------5

启动ADAMS/View并建立一个新的数据文件-------------------------------------------6

adams带教程1

adams带教程1

一．在这个教程你将建有两个V型轮、一个张紧轮和带组成带轮系统。

二．在这个部分，你将组件带轮模型。

1.单击Ｍａｃｈｉｎｅｒｙ在Ａｄａｍｓ／Ｖｉｅｗ工具条上。

２．从Ｂｅｌｔ工具条中，单击ＣｒｅａｔｅＰｕｌｌｅｙ图标。

３.按照下图设置参数，单击ｎｅｘｔ。

４.在Ｍｅｔｈｏｄ中选择２Ｄｌｉｎｋｓ。单击Ｎｅｘｔ。

５.在ＮｕｍｂｅｒｏｆＰｕｌｌｅｙｓ框中输入２.单击Ｎｅｘｔ。

６.在Ｍａｔｅｒｉａ这页中材料参数设置默认，单击Ｎｅｘｔ。

７.在Ｃｏｎｎｅｃｔｉｏｎ这页中参数设置默认，单击Ｎｅｘｔ。

８.在Ｏｕｔｐｕｔ这页中参数设置默认，单击Ｎｅｘｔ。

９.在Ｃｏｍｐｌｅｔｉｏｎ这页中，单击Ｎｅｘｔ。

１０.在这页（Ｇｅｏｍｅｔｒｙ——Ｔｅｎｓｉｏｎｅｒ）Ｎｕｍｂｅｒｏ

ｆＴｅｎｓｉｏｎｅｒ张紧轮个数框中输入１，参数按下图设置。单击Ｎｅｘ

ｔ。

１１.在（Ｍａｔｅｒｉａｌ——ｔｅｎｓｉｏｎｅｒ）张紧轮材料页中材料设

置默认，单击Ｎｅｘｔ。

１２.在这页中参数按下图设置，单击Ｎｅｘｔ。

１３.在Ｏｕｔｐｕｔ＿Ｔｅｎｓｉｏｎｅｒ这页中参数设置默认，单击Ｎｅｘ

ｔ。

１４.在Ｃｏｍｐｌｅｔｉｏｎ页中单击Ｆｉｎｉｓｈ。

１５.下面创建带。单击下图标。

１６.在带创建向导中，Ｎａｍｅ后栏中右键单击，在弹出的浮动菜单中选择ｐ

ｕｌｌｅｙ——ｓｅｔ，选择选择Ｇｕｅｓｓｅｓ选择ｐｕｌｌｅｙ－ｓｅｔ１.

单击Ｎｅｘｔ。

１７.在这页中单击Ｎｅｘｔ。

１８.在这页中参数按下图设置。单击Ｎｅｘｔ。

１９.在这页中单击Ｎｅｘｔ。

２０.在这页ＷｒａｐｐｉｎｇＯｒｄｅｒ右侧框中右键单击后，选择ａｌｌ，

选择ｇｕｅｓｓｅｓ，按下列顺序选择pulleyset_1_driver,pulleyset_1dev_roller,

pulleyset_1_follower。选完后如下图，单击Ｎｅｘｔ。

２１.弹出下提示框，单击ｙｅｓ就可以。

２２.在这页中单击Ｎｅｘｔ。

２３.在这页中单击Ｆｉｎｉｓｈｉ．

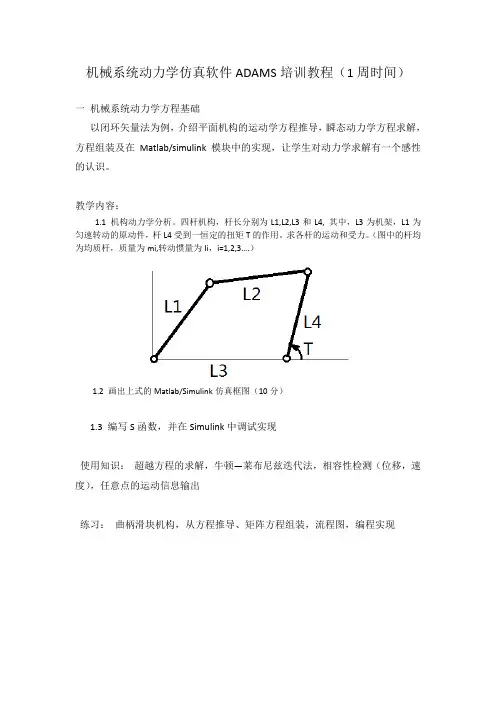

机械系统动力学仿真软件ADAMS培训教程

机械系统动力学仿真软件ADAMS培训教程

机械系统动力学仿真软件ADAMS培训教程（1周时间）

一 机械系统动力学方程基础

以闭环矢量法为例，介绍平面机构的运动学方程推导，瞬态动力学方程求解，方程组装及在Matlab/simulink模块中的实现，让学生对动力学求解有一个感性的认识。

教学内容：

1.1 机构动力学分析。四杆机构，杆长分别为L1,L2,L3和L4, 其中，L3为机架，L1为匀速转动的原动件，杆L4受到一恒定的扭矩T的作用。求各杆的运动和受力。（图中的杆均为均质杆，质量为mi,转动惯量为Ii，i=1,2,3….）

1.2 画出上式的Matlab/Simulink仿真框图（10分）

1.3 编写S函数，并在Simulink中调试实现

使用知识： 超越方程的求解，牛顿—莱布尼兹迭代法，相容性检测（位移，速度），任意点的运动信息输出

练习： 曲柄滑块机构，从方程推导、矩阵方程组装，流程图，编程实现

二 ADAMS软件工程介绍及机构动力学仿真

介绍ADAMS软件的功能，几何模型建立方法和第三方CAD模型导入技巧，材料属性配置，运动副、驱动和载荷的创建，仿真计算参数设置及计算结果后处理。介绍弹簧模型、接触模型和轮胎路谱模型（如果有车辆专业学员的话），凸轮副，齿轮模型等常用模型的仿真。

准备内容：机构三维几何模型，最好还有凸轮，齿轮等常用运动副。

介绍模型的构成，建模方法（含几何模型导入技巧），各种运动副、载荷的施加，接触模型参数设置，学会常见机构动力学分析，结果后处理，包括常用的各种测量的使用。

练习：常规运动，接触，轮胎路谱模型的应用，结果后处理。

三 模型参数化，灵敏度分析及优化设计研究

介绍ADAMS的设计变量定义，常用函数的使用，模型形状、尺寸、材料参数化和位置方向参数化，建立各种状态变量、约束和目标函数的测量，进行灵敏度分析和优化设计研究，改进模型的设计。

参数优化几何建模，参数化材料特性、单元属性，本构关系参数。目标函数，约束的建立，灵敏度分析、优化求解参数设定。

ADAMS _ATV模块安装教程

ADAMS _ATV模块安装教程

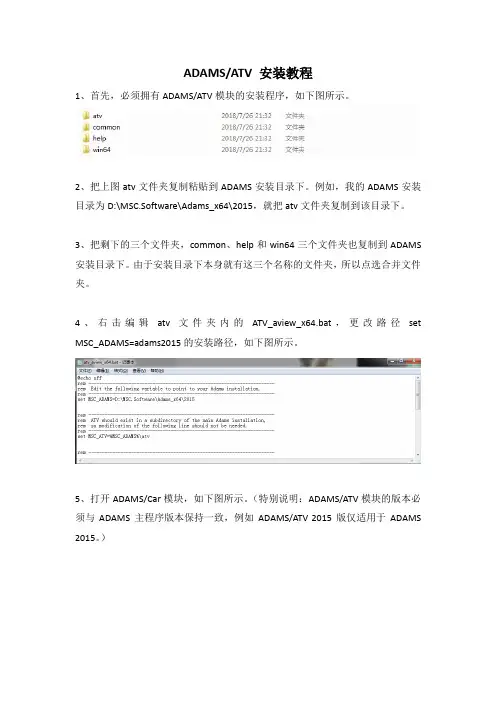

ADAMS/ATV 安装教程
