道路污水、雨水管道施工方案

排水管道工程施工方案

（一）、设计概况

本工程雨、污水为双侧设计，分别位于道路两侧绿化带下，管道中心线距离道路中心线为12、14米。

管道选材与接口：在车行道下的雨水、污水管道采用Ⅱ级承插式钢筋混凝土排水管；在其他地面下的排水管道，当管顶覆土大于4.0米时，采用Ⅰ级承插式钢筋混凝土排水管，雨水管道采用水泥砂浆接口；污水管道采用沥青油膏接口，接口施工见国标95S516。

（二）、施工要求

1．管道选材及接口：在车行道下的雨水，污水管道均采用Ⅱ级承插式钢筋混凝土排水管；在其他地面下的排水管道，当管顶覆土大于4.0米时，采用承插式钢筋混凝土排水管，管顶覆土小于4.0米时,采用Ⅰ级承插式钢筋混凝土排水管。雨水管为水泥砂浆接口，污水管道采用沥青油膏接口。

2．管道基础：根据95S615标准图要求，当管顶覆土为0.7~3.5米时，做120°混凝土基础（95S222-5）；管顶覆土4.0~6.0米时，做180°混凝土基础（95S222-6）；施工中沟槽应采取适当的排水措施防止基土扰动，遇到软弱地基再另作处理。

3．雨污水预留管：雨污水预留管除注明者外均为d600，污水过路管均为

d300。

4．雨水口：路口雨水交汇处一般设偏沟式双箅雨水口,线路段设偏沟式

单箅雨水口,雨水口采用铸铁箅圈,箅子,并应设混凝土边框.雨水口深度为1米。雨水连接管单箅、双箅分别采用DN200，DN300，并均以i=0.02坡向雨水检查井。

5．管道回填

基槽回填土的密实度要求不得低于下列数值：

胸腔填土重型90%

管顶以上0.5米范围内重型85%（要求用木夯夯实）

管顶上部0.5米以上至路面回填土部分按道路要求回填。

（三）、施工方法

施工主要工艺流程为：沟槽开挖→基坑支护→地基处理→基础施工→管道安装→基坑回填土。根据施工安排采取平行流水作业，避免沟槽开挖后暴露过久，引起沟槽坍塌，同时可充分利用开挖土进行基坑回填，以减少施工现场的土方堆积和土方外运数量。雨水管道施工工艺和方法如下：

范文 范例 学习 指导

word整理版 雨水、污水管道、检查井进水井施工方案

施工顺序：土方开挖→砂垫层→HDPE管安装→检查井进水井砌筑→污水管道闭水实验→管道二侧回石屑。

一、施工准备

1、施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。

2、落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。

3、雨污水管道施工所需的材料设备必须准备齐全，要满足规范设计要求。

4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。

二、施工安排及方法总说明

1、条件具备后，尽早开始形成工作面，须先进行一段试验段的施工，得出经验数据，以指导后续施工。

2、雨水管管道沟槽采用挖掘机放坡开挖，在沟槽里设置排水槽、集水井，用水泵抽水排除积水，以保持沟槽干燥。

3、对于污水管道的施工，由于埋深较深，先将表土（粘性土）挖除一层（1.5m左右），有效降低沟槽深度，然后进行井点降水，打设挡土板桩，然后开挖沟槽，采用2～3道顶撑支护，铺设管道。

4、先深后浅，形成流水作业，以保证施工的连续性和施工进度。

三、雨水管道工程施工工艺

管径为DN200-DN1000，DN1350全部为HDPE管。

（一）雨水管道施工工艺流程

测量放线→沟槽挖土→管道基础施工→铺设管道→砌检查井→沟槽回填

（二）测量放线

根据设计图，测设管道中心线和井中心位置，设立中心桩。管道中心线和井中心位置须经监理复核。

根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外窨井位置的两侧设置控制桩，并记录两桩至窨井中心的距离，以备校核。

1 第一节 工程概况

XX地面道路改造工程，全长XXXX米。工程起点为XX，终点为XX。该工程是XX省重点工程，同时也是XX市“十年一大变”的工程之一。

本工程的排水系统采用雨污分流制。雨水管分散排入XX公路过路渠箱及XX涌，污水管排往XX路、XX路规划污水管道并输入XX泵站。雨水管采用II级混凝土承插管，管径从DN300~DN1500,污水管采用双壁波纹管，管径从DN300~DN800。其中D﹤400采用UPVC管，D﹥400采用HDPE管。

本工程的雨水管和污水管均位于道路两侧的绿化带中，雨水管和污水管的管距为2米。污水管埋深5~7米，XX路口的过路污水管埋深9米。雨水管埋深2~4米。由于雨水管和污水管的管距较接近，我司准备按一次开挖基坑同时施工污水管和雨水管，考虑到污水管道的埋深大，管道基坑采用拉森钢板桩支护。根据地质情况的不同，污水管和雨水管的管道基础分别采用深层搅拌桩、换填碎石砂以及抛填块石等方式处理。高架桥落水管接地后由落水管检查井收集排往雨水管道。

2 排水工程量汇总表

名称 管径 数量（米） 名称 管径 数量（米）

雨水管 D=300（支管） 1769

污水管 D=300（支管） 234

D=400 156 D=400 1222

D=500 375 D=500 847

D=600 181 D=600 937

D=700 321 D=800 100

D=800 437 D530×10（钢管） 20

D=1000 267

D=1200 530

D=1350 547

D=1500 616 3 第二节 施工计划

一、施工总体部署

XX公路是XX市西北部进出的重要的主干道，车流量大且车速快。而且附近有各种大型的物流货场，大型货车出入频繁。排水施工的总体部署原则：在确保招标文件要求的总工期同时，将施工对交通的影响减至最小，保障交通的正常运转，并确保工程质量和施工安全。

排水工程施工方案和技术措施

雨水污水管道施工方法如下：

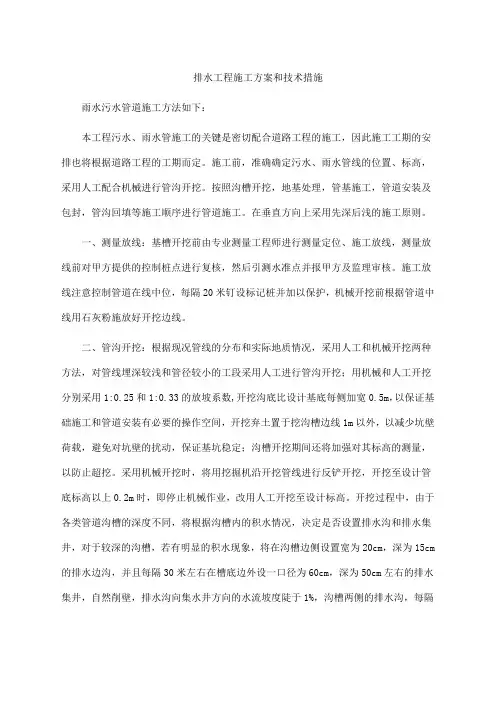

本工程污水、雨水管施工的关键是密切配合道路工程的施工，因此施工工期的安排也将根据道路工程的工期而定。施工前，准确确定污水、雨水管线的位置、标高，采用人工配合机械进行管沟开挖。按照沟槽开挖，地基处理，管基施工，管道安装及包封，管沟回填等施工顺序进行管道施工。在垂直方向上采用先深后浅的施工原则。

一、测量放线：基槽开挖前由专业测量工程师进行测量定位、施工放线，测量放线前对甲方提供的控制桩点进行复核，然后引测水准点并报甲方及监理审核。施工放线注意控制管道在线中位，每隔20米钉设标记桩并加以保护，机械开挖前根据管道中线用石灰粉施放好开挖边线。

二、管沟开挖：根据现况管线的分布和实际地质情况，采用人工和机械开挖两种方法，对管线埋深较浅和管径较小的工段采用人工进行管沟开挖；用机械和人工开挖分别采用1:0.25和1:0.33的放坡系数,开挖沟底比设计基底每侧加宽0.5m，以保证基础施工和管道安装有必要的操作空间，开挖弃土置于挖沟槽边线1m以外，以减少坑壁荷载，避免对坑壁的扰动，保证基坑稳定；沟槽开挖期间还将加强对其标高的测量，以防止超挖。采用机械开挖时，将用挖掘机沿开挖管线进行反铲开挖，开挖至设计管底标高以上0.2m时，即停止机械作业，改用人工开挖至设计标高。开挖过程中，由于各类管道沟槽的深度不同，将根据沟槽内的积水情况，决定是否设置排水沟和排水集井，对于较深的沟槽，若有明显的积水现象，将在沟槽边侧设置宽为20cm，深为15cm的排水边沟，并且每隔30米左右在槽底边外设一口径为60cm，深为50cm左右的排水集井，自然削壁，排水沟向集水井方向的水流坡度陡于1%，沟槽两侧的排水沟，每隔15cm左右用碎石设置盲沟连通。同时在集水井处用抽水机进行施工排水。当人工开挖沟槽深度超过2m，且地质情况较差时，需对开挖坑壁进行支撑。

三、地基处理：管沟开挖完毕，按规定对基底洼处进行整平，清除沟底杂物，如遇不良地质情况或承载力不符合要求应与设计及监理单位协商，根据实际情况采用重锤夯实、换填片石、填筑碎石、排水、降水等方法予以处理。经检查符合设计及规定要求后即抓紧进行基础施工，以免地基暴露过久。
