配电房改造施工方案

高低压配电房施工方案

1. 引言

高低压配电房是工业和商业建筑中不可或缺的重要设施，其作用是将变压器输出的高低电压电能分配到各个用电设备上。本文档将详细介绍高低压配电房的施工方案，包括施工流程、安装要求和操作注意事项。

2. 施工流程

高低压配电房的施工流程可以分为以下几个步骤：

2.1. 确定施工位置

在开始施工前，需要确定高低压配电房的位置。选择合适的位置需要考虑安全性、通风条件和操作便利性等方面的因素。

2.2. 安装基础设施

首先需要进行基础设施的安装，包括地基的施工和配电房的地板铺设。地基的施工应满足稳定性和承重要求，同时要考虑排水和防潮措施。地板的铺设可以采用混凝土或铺设电缆槽等方式。

2.3. 安装高低压设备

接下来需要安装高低压设备，包括变压器、开关设备和电缆等。这些设备应根据设计要求进行正确的安装和连接，确保设备的正常运行和安全使用。同时，还需要进行设备的接地处理，确保操作人员的人身安全。

2.4. 连接电路

在高低压设备安装完成后，需要进行电路的连接。这包括高低压设备之间的连接、设备与用电设备之间的连接，以及各个电器设备之间的连接。连接过程需严格按照设计图纸进行，确保电路的可靠性和安全性。

2.5. 进行试运行和调试

安装完成后，需要进行试运行和调试。这包括对设备的运行参数进行检测和调整，确保设备正常运行和电路的稳定供电。同时还要进行安全检查，确保施工过程中没有留下任何潜在的安全隐患。 2.6. 进行验收和交付

最后，需要进行验收和交付工作。验收包括设备的性能测试和各项指标的检测，确保设备符合要求。交付工作包括编制相关技术资料和培训操作人员等工作。

3. 安装要求

在进行高低压配电房的施工时，需要满足以下安装要求：

• 施工人员应具备相关电力工程的资质和经验，熟悉电气设备的安装和操作规程。

• 施工现场应符合相关的安全要求，包括通风条件、防火措施和防雷措施等。

• 设备的安装应按照设计要求进行，确保设备的正确连接和接地。

《配电房土建施工方案（电气设备布局设计）》

一、项目背景

随着社会经济的不断发展，电力需求日益增长。为了满足某特定区域的用电需求，确保电力供应的稳定可靠，现计划建设一座配电房。该配电房将承担着区域内的电力分配和转换任务，其土建施工质量和电气设备布局设计的合理性至关重要。

本项目位于[具体地点]，周边交通便利，施工条件较为良好。配电房的建设规模为[具体尺寸和容量]，将采用先进的电气设备和科学的布局设计，以提高电力系统的运行效率和安全性。

二、施工步骤

1. 场地平整

首先对施工场地进行平整，清除场地内的杂物和障碍物，确保场地平整坚实。根据设计要求，确定配电房的位置和标高，进行场地测量和放线。

2. 基础施工

（1）根据设计图纸，进行基础开挖。基础开挖深度和尺寸应符合设计要求，采用机械开挖和人工清理相结合的方式，确保基础底部平整。

（2）基础垫层施工。在基础底部铺设一定厚度的混凝土垫层，确保基础的稳定性和耐久性。

（3）基础钢筋绑扎。按照设计要求，进行基础钢筋的绑扎，确保钢筋的规格、数量和间距符合设计要求。

（4）基础混凝土浇筑。在钢筋绑扎完成后，进行基础混凝土的浇筑。混凝土浇筑应连续进行，确保混凝土的密实性和强度。

3. 主体结构施工

（1）墙体砌筑。采用符合设计要求的砖块进行墙体砌筑，墙体砌筑应垂直平整，灰缝饱满。

（2）构造柱和圈梁施工。在墙体砌筑过程中，按照设计要求设置构造柱和圈梁，确保墙体的稳定性。

（3）屋面施工。屋面采用防水卷材和保温材料进行施工，确保屋面的防水性能和保温性能。

4. 电气设备安装

（1）电气设备基础施工。根据电气设备的安装要求，进行电气设备基础的施工，确保基础的尺寸和强度符合要求。

（2）电气设备安装。在基础施工完成后，进行电气设备的安装。电气设备的安装应严格按照设备安装说明书和设计要求进行，确保设备的安装质量和安全性能。

（3）电气线路敷设。根据设计要求，进行电气线路的敷设。电气线路的敷设应整齐美观，符合电气安全规范。

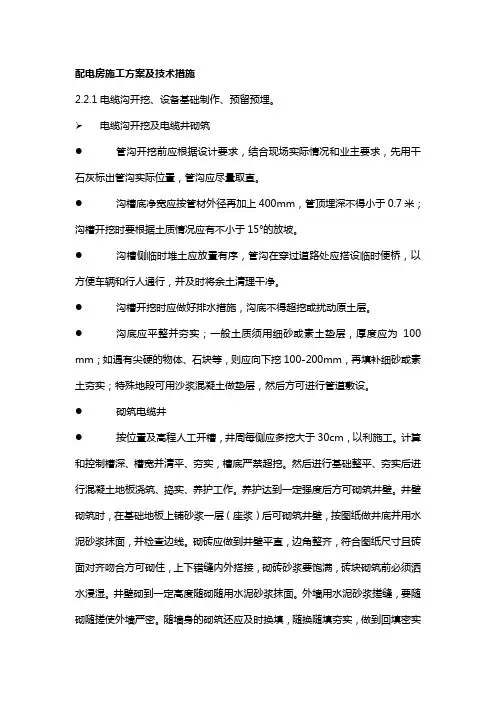

配电房施工方案及技术措施2.2.1电缆沟开挖、设备基础制作、预留预埋。

 电缆沟开挖及电缆井砌筑

 管沟开挖前应根据设计要求，结合现场实际情况和业主要求，先用干石灰标出管沟实际位置，管沟应尽量取直。

 沟槽底净宽应按管材外径再加上400mm，管顶埋深不得小于0.7米；沟槽开挖时要根据土质情况应有不小于15°的放坡。

 沟槽侧临时堆土应放置有序，管沟在穿过道路处应搭设临时便桥，以方便车辆和行人通行，并及时将余土清理干净。

 沟槽开挖时应做好排水措施，沟底不得超挖或扰动原土层。

 沟底应平整并夯实；一般土质须用细砂或素土垫层，厚度应为100

mm；如遇有尖硬的物体、石块等，则应向下挖100-200mm，再填补细砂或素土夯实；特殊地段可用沙浆混凝土做垫层，然后方可进行管道敷设。

 砌筑电缆井

 按位置及高程人工开槽，井周每侧应多挖大于30cm，以利施工。计算和控制槽深、槽宽并清平、夯实，槽底严禁超挖。然后进行基础整平、夯实后进行混凝土地板浇筑、捣实、养护工作。养护达到一定强度后方可砌筑井壁。井壁砌筑时，在基础地板上铺砂浆一层（座浆）后可砌筑井壁，按图纸做井底并用水泥砂浆抹面，并检查边线。砌砖应做到井壁平直，边角整齐，符合图纸尺寸且砖面对齐吻合方可砌住，上下错缝内外搭接，砌砖砂浆要饱满，砖块砌筑前必须洒水浸湿。井壁砌到一定高度随砌随用水泥砂浆抹面。外墙用水泥砂浆搓缝，要随砌随搓使外墙严密。随墙身的砌筑还应及时换填，随换随填夯实，做到回填密实以免回填不密实使路面产生局部沉降。当砌筑到管顶时，应将管头与井壁内口接平，用水泥砂浆将井口与井篦按好抹平抹严。墙身砌到要求标高时，用水泥砂浆安装井框和井篦，井框和井篦必须顺畅。井砌完后，应清除一切杂物，按标准检查。

 直埋电缆沟开挖

 电缆沟深应保证电缆表面距地面的距离不小与0.7m；沟宽应保证最外侧电缆表面距沟边不小于0.15m，电力电缆间距0.1m，当电缆沟转90°或120°弯时，转弯处沟宽应加宽0.2m。挖沟时如遇垃圾等有腐蚀性杂物，须清除换土，沟底必须铲平夯实，保证电缆周围土层均匀密实。在电缆线路路径上有可能使电缆受到机械性损伤、化学作用、地下电流、振动、热影响、腐蚀物质、老鼠等危害的地段，应采取保护措施。严禁将电缆平行敷设于管道的上方或下方

高低压配电房施工方案

一、前言

随着社会的发展和电力需求的增长，高低压配电房作为电力系统的重要组成部分，发挥着至关重要的作用。为了保证电力系统的正常运行和供电的稳定性，本方案针对高低压配电房的施工进行详细规划和设计，旨在确保施工质量、安全可靠。

二、项目概述

1.项目名称：高低压配电房施工方案

2.项目地点：（根据实际情况填写具体地点）

3.项目概况：本项目旨在建设一座高低压配电房，供电面积约为XXX平方米，总容量为XXX千伏安，包括高压室、低压室、控制室等相关设备。

三、施工流程

1.方案设计：根据项目需求，进行高低压配电房的施工方案设计。包括电气设计、土建设计、通风设计等方面，在设计阶段确保满足相关标准和规范要求。

2.设备采购：根据设计方案，进行设备采购工作。包括高低压开关柜、变压器、电缆等设备的选型和采购工作，确保采购到符合施工要求的高质量设备。 3.施工准备：根据设计方案和设备采购情况，进行施工前的准备工作。包括现场勘测、材料准备、施工人员培训等，确保施工工作的顺利进行。

4.施工实施：按照设计方案进行高低压配电房的施工实施，包括土建施工、设备安装、电缆敷设、接线连接等环节，确保施工质量和安全可靠。

5.调试验收：完成施工工作后，进行设备的调试和系统的验收工作，确保高低压配电房的正常运行和供电稳定。

四、施工要点

1.安全施工：施工期间要注重安全施工，确保施工人员的人身安全。施工现场应设置警示标志，施工人员应佩戴好安全防护用品，并定期进行安全教育和培训。

2.质量控制：施工过程中应根据相关标准和规范要求，严格控制施工质量。对关键节点和设备进行质量检查和监控，确保施工质量符合要求。

3.进度管理：根据施工计划，合理安排施工进度，并进行进度管理和跟踪。及时处理施工中的问题和难点，确保施工进度不受影响。

4.环境保护：施工期间要注重环境保护工作，合理管理施工废弃物和污水排放。采取有效措施减少对周围环境的影响。
