液氨储罐设计

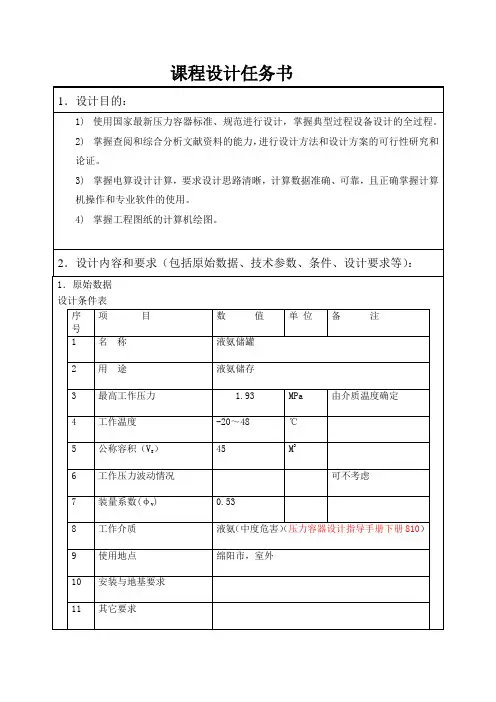

课程设计任务书

1．设计目的：

1) 使用国家最新压力容器标准、规范进行设计，掌握典型过程设备设计的全过程。

2) 掌握查阅和综合分析文献资料的能力，进行设计方法和设计方案的可行性研究和论证。

3) 掌握电算设计计算，要求设计思路清晰，计算数据准确、可靠，且正确掌握计算机操作和专业软件的使用。

4) 掌握工程图纸的计算机绘图。

2．设计内容和要求（包括原始数据、技术参数、条件、设计要求等）：

1．原始数据

设计条件表

序号 项 目 数 值 单 位 备 注

1 名 称 液氨储罐

2 用 途 液氨储存

3 最高工作压力 1.93 MPa 由介质温度确定

4 工作温度 -20～48 ℃

5 公称容积（Vg） 45 M3

6 工作压力波动情况 可不考虑

7 装量系数(φV) 0.53

8 工作介质 液氨（中度危害）（压力容器设计指导手册下册810）

9 使用地点 绵阳市，室外

10 安装与地基要求

11 其它要求 管口表

接管代号 公称尺寸 公称压力 连接尺寸标准 连接面形式 用途或名称

a DN20 PN2.5 GB/T8163-2008 MFM 液位计接口

b DN100 PN2.5 GB/T8163-2008 MFM 液氨入口

c DN100 PN2.5 GB/T8163-2008 MFM 液氨出口

d DN80 PN2.5 GB/T8163-2008 MFM 安全阀接口

e DN80 PN2.5 GB/T8163-2008 MFM 排污管

f DN50 PN2.5 GB/T8163-2008 MFM 放空口

g DN80 PN2.5 GB/T8163-2008 MFM 气氨出口

中北大学

课 程 设 计 说 明 书

学生姓名： 学 号：

学 院： 机械工程与自动化学院

专 业： 过程装备与控制工程

题 目： 〔〕M3液氯储罐设计

指导教师： 职称:

2021年06月08日

陆辉山 闫宏伟 高 强

魏秀业 刘 波 崔宝珍 中北大学

课程设计任务书

2021/2021 学年 第 二 学期

学 院： 机械工程与自动化学院

专 业：

学 生 姓 名： 学 号：

课程设计题目： 〔45〕M3液氯储罐设计

起 迄 日 期： 06 月 08 日～06月 22日

课程设计地点： 校内

指 导 教 师： 陆辉山 闫宏伟 高强

系 主 任： 姚竹亭

下达任务书日期: 2021年06月08日

课 程 设 计 任 务 书

1．设计目的：

设计目的

1) 使用国家最新压力容器标准、标准进行设计，掌握典型过程设备设计的全过程。

2) 掌握查阅和综合分析文献资料的能力，进行设计方法和设计方案的可行性研究和论证。

3) 掌握电算设计计算，要求设计思路清晰，计算数据准确、可靠，且正确掌握计算机操作和专业软件的使用。

4) 掌握工程图纸的计算机绘图。

. .

燕京理工学院

Yanching Institute of Technology

（2018）届本科生化工设备机械基础大作业

题目： 50立方米液氨储罐设计

学院：化工与材料工程学院 专业： 应用化学1402

学号： 140140059 ： 震

指导教师： 周莉莉

教研室主任（负责人）： 顾明广

2017年6月20日 .

.

目录

课程设计任务书 ................................................................................................................... - 3 -

50m³液氨储罐设计 ..................................................................................................... - 3 -

课程设计容 ............................................................................................................................ - 5 -

液氨物化性质及介绍 .................................................................................................. - 5 -

第一章 设备的工艺计算 ........................................................................................... - 6 -

液氨罐区设备布置和配管设计

摘要：随着时代的快速发展，我国化工业领域有着突飞猛进的提高。在化工业领域当中会存在着大量及多种类型的液体及气体，其中最为常见的一种液体就是液氨，在我国一般运输及常温储存液氨的工具，多采用钢罐，形式多为卧罐或球罐。钢罐的适用情况及罐区的布置情况会直接影响到后期液氨的整体质量和使用安全性，因此，对液氨罐区的规划布置及管道、主要阀门的设计安装流程进行全面性的探讨及分析，以及对液氨罐区安装过程当中的细节进行阐述，从而保证液氨罐区整体的安全质量达标。仅供参考。

关键词：液氨储存；液氨罐区；配管设计

引言

液氨在化工领域当中发挥着至关重要的作用。同时，在化工领域当中使用最为常见的原材料种类当中就存在氨。并且，随着当前化工领域不断的发展，液氨的储存方式也存在着极大的提高。我国对于化工中液氨的储存方式有很多种，但是在当前储存液氨最为常见的方式，就是加压存储或低温存储这两种形式。不管选用任何方式来储存液氨，都需要使用到卧罐或球罐来进行储存。将多个储存完成后的卧罐或球罐进行整体液氨罐区的布置、配管设计，建设成相关的安全的区域，从而保证液氨存储安装过程中整体的安全质量及后期的使用安全。并且，也为后期液氨罐装区域整体的规划及安装奠定强有力的基础。本篇主要对液氨罐装区域的安装及细节处进行分析。

1液氨罐区的设备布置

1.1液氨储罐的布置要求

在进行液氨储存安装工作过程当中，相关的工作人员在日常进行液氨安装储存过程当中，需要按照国家颁布的相关的标准及流程来进行。在进行实际液氨安装工作当中，相关的工作人员需要按照相关的标准来进行设计罐装的容量，罐体内的原材料的氨的体积及量一定不要超过相关的标准规定，防止因液氨体积的超出造成严重的事故。一般要求液氨储罐的储存系数不大于0.85。并且，液氨储罐一般设置至少2个，一用一备，防止泄露或罐体内部损伤所造成的伤害。
