平法识图2——独立基础钢筋识图与计算

平法识图2——独立基础钢筋识图与计算
h3=300mm，故基础底板厚度 【h例j=415-10】+4D0J0p+0320表0=示11什5么0(？mm)
【例1-3】【例1-4】看书
独立基础钢筋平面注写识图
——配筋：底板底部配筋
B: X 16＠150，Y 16＠200
1.以“B”打头，代表各种独立基 础底板的底部配筋
2. X向配筋以X打头、Y向配筋以 Y打头注写；当两向配筋相同 时，则以X&Y打头注写
基础底板底部配有 HRB335（Ⅱ级）钢筋， X向钢筋直径为14mm， 分布间距为200mm；Y向 钢筋直径为16mm，分布 间距为150mm。
独立基础钢筋平面注写识图
——配筋：底板顶部配筋
T：7 18＠100/Φ10＠200
1.以“T”打头，代表各种独立基础底板的顶部配筋 ① 双柱独立基础底板顶部配筋通常对称分布在双柱
项目一 计算独立基础钢筋工程量
建筑工程系 廖亚莎
本章任务
任1.务建一筑工识程读常独见立基基础础形平式法施工图 12..1独.1独立立基基础础的平外法形识分图知类识及体钢系筋构成 13..1独.2《立1基1G础10的1-平3》法独识立图基础钢筋平法识图 4.独立基础钢筋工程量计算 任务（二1）计独算立独基立础基底础部钢钢筋筋工计程算量 1.2.1普①通一独般立情基况础，钢不筋知缩识减体系 1.2.2普②通缩独减立1基0%础的钢情筋况构造 1.3（计算2）实多例柱独立基础顶部钢筋计算
X向与Y向钢筋的计算过程（以X向为例） 1.钢筋的长度： 不缩减的钢筋长度=x-2c（带肋） 缩减的钢筋长度=0.9×x（带肋） 2.钢筋的数量 钢筋总根数=[y-2min(75,s/2)]/s（结果向上进1取整）+1 不缩减的钢筋根数 缩减的钢筋根数=总根数—不缩减的钢筋根数

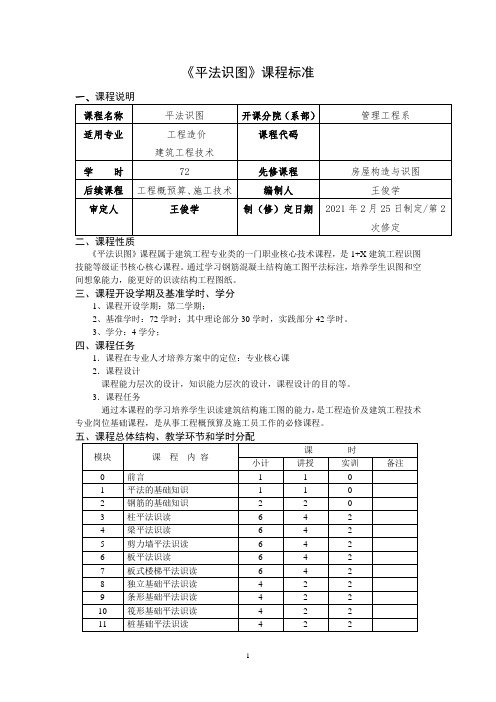

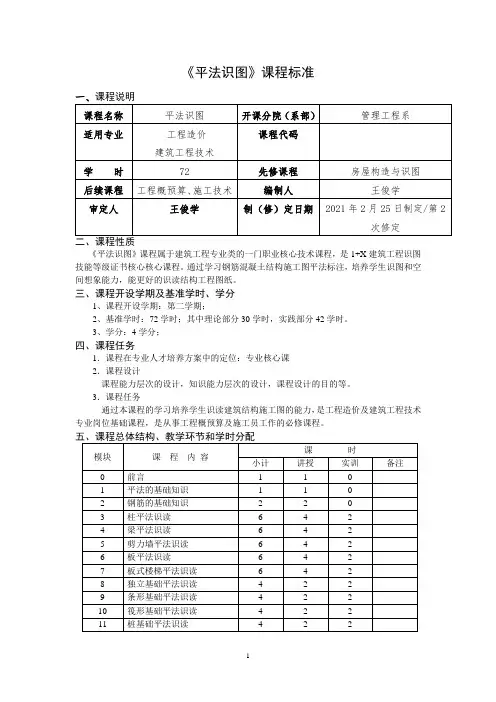

《平法识图》课程标准

《平法识图》课程标准

《平法识图》课程标准
一、课程说明
《平法识图》课程属于建筑工程专业类的一门职业核心技术课程，是1+X建筑工程识图技能等级证书核心核心课程。

通过学习钢筋混凝土结构施工图平法标注，培养学生识图和空间想象能力，能更好的识读结构工程图纸。

三、课程开设学期及基准学时、学分
1、课程开设学期：第二学期；
2、基准学时：72学时；其中理论部分30学时，实践部分42学时。

3、学分：4学分；
四、课程任务
1．课程在专业人才培养方案中的定位：专业核心课
2．课程设计
课程能力层次的设计，知识能力层次的设计，课程设计的目的等。

3．课程任务
通过本课程的学习培养学生识读建筑结构施工图的能力，是工程造价及建筑工程技术专业岗位基础课程，是从事工程概预算及施工员工作的必修课程。

1、知识目标：
（1）了解建筑用钢筋及混凝土结构平法的基本知识
（2）掌握柱列表和截面注写方式,柱纵向钢筋的构造要求
（3）掌握运用剪力墙列表和截面注写方式,
（4）熟悉剪力墙水平和竖向钢筋的构造要求
（5）掌握梁平面注写方式和截面注写方式
（6）熟悉梁支座上部纵筋\下部纵筋\附加箍筋吊筋的构造
（7）掌握有梁楼板和无梁楼板的平法标注方法
（8）熟悉基础的平法制图规则
2、能力目标：
（1）能熟悉有关结构施工图平法制图规则有关标准规定的图示特点和表达方法；（2）能识读运用平法规则绘制的砼梁、板、柱、墙的结构施工图
（3）能具备读懂框架结构,框-剪结构,剪力墙结构的施工图的能力
八、本课程运行实训教学条件要求。

平法识图与计算详解2

平法识图与计算详解2

墙
暗梁钢筋： 梁纵筋=L`（暗梁净长）+ 2*锚固 箍筋根数={ L`（暗梁净长）- 2*50} 箍筋长度同框架梁箍筋计算 暗柱钢筋： 纵筋长度同墙纵筋长度计算 箍筋根数=层高/间距 长度计算由暗柱形式确定 /间距+1
平法原则计算墙钢筋量难点
水平、垂直钢筋计算遇到洞口 墙梁、墙柱、墙洞与墙身钢筋计算之间 相互关系 暗柱箍筋根数、长度精确计算 列式复杂、计算过程难 。。。。。。
• 根数＝层高/间距+1 （暗梁、连梁内水平筋
墙身纵筋计算
• 基础插筋=弯折长度a+锚固竖直长度h1+搭 接长度1.2LaE或非连接区500 • 中间层纵筋=层高+搭接长度1.2LaE或非连 接区500 墙 • 顶层纵筋=层高-板厚+锚固 • 根数=（墙净长（墙长-暗柱截面长）2*s/2）/间距
墙梁、墙柱钢筋计算
基础
04G101-3P39
梁板式筏形基础板外伸构造
•1、基础上下部纵筋 伸至外伸边缘弯折， 其弯折长度为12*d •2、第一根受力钢筋 据基础梁角筋的距离 为S/2； •3、中间层纵筋伸至 边缘弯折12*d； •4，封边构造详P43
基础
04G101-3P40
梁板式筏形基础板无外伸构造
•1、上部纵筋锚入 基础梁内为： max(12*d,梁宽/2) •2、下部纵筋类似 框架梁负筋的构造
剪力墙楼层变截面构造
墙
03G101-1P48
剪力墙竖向钢筋顶部构造
墙
03G101-1P48
剪力墙端为端柱或小墙肢
端柱和小墙肢构造
墙
03G101-1P48
剪力墙墙柱节点
约束边缘构件纵向钢筋连接构造
墙

梁板柱钢筋平法标注图解

梁板柱钢筋平法标注图解
钢筋长度不够需要接长所发生的驳接有绑钢筋绑扎搭接钢筋搭接图样常见钢筋混凝土构件?梁?柱?板?板?剪力墙?楼梯?基础梁分类?框架梁?屋面框架梁?非框架梁?非框架梁?悬挑梁关于平法的识图及配筋构造上部贯通筋250690022281002002梁净长13梁净长1462242250622421502400a102002216梁净长14梁净长136224262224kl43akl43a2507006900梁净长14梁净长1362242150250150622421800cb22222072034梁净长14梁净长1362242250150d锚固长度中间支座负筋下排中间支座负筋上排锚固长度4221跨下部钢筋下排悬臂梁上部下排钢筋悬臂梁上部上排钢筋216悬臂端下部钢筋2221跨下部钢筋上排222222锚固长度锚固长度4203跨下部钢筋下排梁下部钢筋3203跨下部钢筋上排端支座负筋上排端支座负筋上排2202跨下部钢筋梁上部钢筋222222222222梁内钢筋说明标注说明上图集中标注

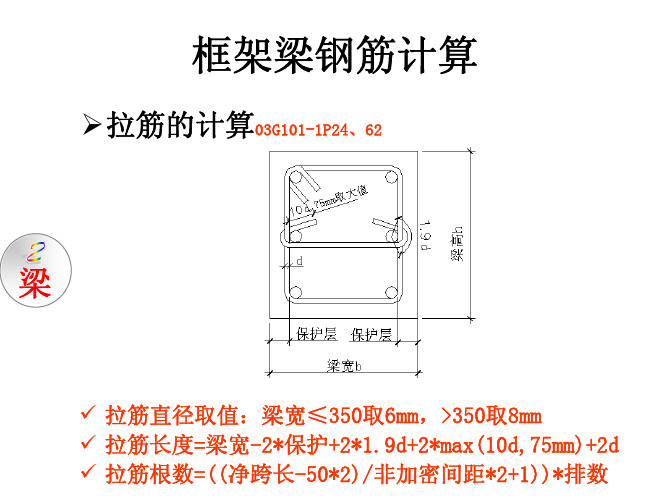

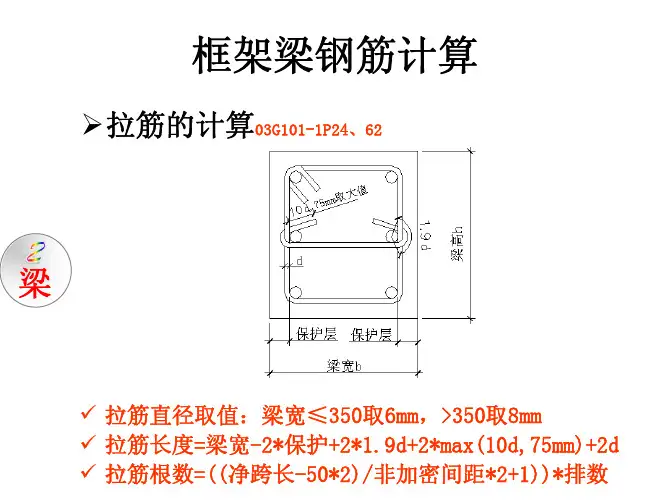

【L(净跨)-50*2】/箍 筋间距 + 1
板钢筋计算
底部受力筋：
标注长度+2*弯 钩长度（一级钢时）
上图单块板钢筋根数： 【板宽-上轴线到梁边距离-下轴到梁边距离-2*50】/间距 + 1
负筋： 标注长度+左 弯折长度+右弯折 长度
剪力墙钢筋计 算
长度
水平钢筋 墙身钢筋 竖向钢筋 根数 长度
架立筋：净跨长- L(净跨)/3【左边支座】- L(净跨)/3【右边支座】+搭接*2
悬臂梁钢筋计算 下图钢筋形式：全跨长-砼保护层-右支座+下弯长度+锚固长度
下弯长度：梁高-2*砼保护层+次梁宽-砼保护层+50+斜 长+锚固值

第14章 平法识图(二)

第14章 平法识图(二)

具体规定如下： （1）洞口编号： 矩形洞口为 JDXX（XX为序号）， 圆形洞口为 YDXX（XX为序号）； （2）洞口几何尺寸： bh 矩形洞口为洞宽x洞高（ ）， 圆形洞口为洞口直径D； （3）洞口中心相对标高 相对于结构层楼（地）面标高的洞口中心高度。当其高于 结构层楼面时为正值，低于结构层楼面时为负值。 （4）洞口每边补强钢筋 分以下几种不同情况：
五、 板施工图
1、预制板的表示方法
预制楼板的表示方法
2、现浇钢筋混凝土板的表示方法
板底筋 板底筋
板负筋
板负筋
详图法
平法
板底筋
板负筋
3 有梁楼盖板的平面表示方法
板平面注写的两种方式：
板支座原位标注
板块集中标注，
板支座原位标注 （详见图集《11G101-1》）
集中标注
结构平面图的坐标
（1）当两向轴网正交布置时， 图面从左至右为X方向， 从下至上为Y方向； （2）当轴网转折时， 局部坐标方向顺轴网 转折角度做相应转折； （3）当轴网向心布置时， 切向为X方向，径向为Y方向。
3.剪力墙结构包含哪些构件？ 剪力墙结构包含“墙身、墙柱、墙梁” （1）墙身 剪力墙的墙身就是一道混凝土墙。
（2）墙身编号 墙身编号由墙身代号、序号以及墙身所配置的 水平与竖向分布钢筋的排数组成。 其中，排数注写在括号内。表达形式为： QXX(X排)。当配筋为2排时常省略不注
如： Q1（3排）
写。其中b= b1+ b2,h= h1+h2。
例：

在柱平面布置图上，分别在不同编号的柱中各选择一
个或几个截面，标注柱的几何参数代号：b1、b2、h1、 h2，用以表示柱截面形状及与轴线关系。
柱表说明（3）：

(完整版)平法识图习题 (2)

(完整版)平法识图习题 (2)

一、判断题1混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离A、正确B、错误正确答案： A2 基础底面的钢筋保护层厚度最少不小于40。

( √ )条形基础底板一般在短向配置（），在长向配置 ()A、分布筋B、受力主筋3正确答案 :B A4梁的平面注写包括集中注明和原位注明，集中注明表达梁的通用数值，原位注明表达梁的特别数值A、正确B、错误正确答案： A5 6C25 2（-2）/4 表示上排纵筋为 2C25 且伸入支座，下排钢筋为 4C25 全部伸入支座A、正确B、错误6 梁下部纵筋 2C25+3C20(-3)/5 25 表示，上排纵筋为 2C25 和 3C20 且 3C20 不伸入支座，下排纵筋为 5C25，全部伸入支座A、正确B、错误正确答案： A7 300*700 GY500*250 表示：竖向加腋，腋长500mm，腋高 250mmA、正确B、错误正确答案 :A8 边框梁代号是BKL ，它属于梁构件（）A、正确B、错误正确答案： B答案剖析：剖析：参照图集11G101-1 第 15 页，它是墙梁，属于墙构件。

9 梁悬挑端截面尺寸的原位注明为： 300×700/500 表示悬挑端梁宽 300，梁根的截面高度为 500，梁端的截面高度为 700. （）A、正确B、错误正确答案： B10剪力墙端部无暗柱时，水平筋可伸至端部截断，再配置Ｕ型钢筋配置，也可伸至端部弯折 15dA、正确B、错误正确答案： B11 墙顶连梁内的箍筋在跨内、支座内均部署，支座内部署间距150mmA、正确B、错误正确答案： A12 柱净高与柱截面长边尺寸或圆柱直径形成Hn/hc≤4 的短柱，其箍筋沿柱全高加密 ()A、正确B、错误正确答案： A13板钢筋注明分为集中注明和原位注明，集中注明的主要内容是板的贯串筋，原位注明主若是针对板的非贯串筋（）A、正确B、错误正确答案： A14在平法图集中板的受力筋、负筋及面筋初步间距距支座S/2( √ )15抗震框架柱变截面绑扎连接的非连接区为距楼面≥Max（Hn/6,500，柱截面最大宽度）A、正确B、错误正确答案： A16剪力墙洞口宽和高大于800 时，洞口应加设暗梁构造A、正确B、错误正确答案： A17墙中间单洞口连梁锚固值为Lae 且不小于 500mmA、正确B、错误正确答案： B18当某跨梁原位注明的箍筋规格或间距与集中注明不同样的时候，以集中注明的数值为准A、正确B、错误正确答案： B19 梁腹板高度 hw≥ 450 时，须在梁中配置纵向构造筋()A、正确B、错误20柱纵筋的连接方式有绑扎搭接、机械连接和焊接连接（）A、正确B、错误正确答案： A21 基础次梁上部筋伸入支座中心线且≥12d，下部筋伸入支座边缘向上弯折15d （）A、正确B、错误正确答案 :A22板的上下翻边在平面图中的表示形式为：上翻边边缘线均为实线，下翻边外边缘线为实线，内边缘线为虚线。

《平法识图》PPT课件共27页

7 结构施工图
2020/4/18
15
7 结构施工图Leabharlann 2020/4/1816
➢梁编号。 次梁？
➢截面尺寸b×h。加腋梁用b×h ＹLt×ht表示 ； 悬挑梁根部和端部的高度不同时，用斜线“/ ”分隔 根部与端部的高度值 。
➢箍筋。加密区与非加密区的间距用斜线“/ ”分开 。 ➢上部通长筋或架立筋。 ➢构造筋或受扭7钢结构筋施工。图
19
练习：
200 200 3600
5800
7 结构施工图
梁平法表示图
C25砼，3级抗震
3600
2800
2020/4/18
20
问题： 1.跨中上部原位标注与同时标注左右支座有何不同? 2.附加箍筋和吊筋如何表达？吊筋尺寸的计算？
7 结构施工图
2020/4/18
21
2.2 平法施工图
2.2.5 板平法施工图
2020/4/18
17
➢梁上部或下部纵向钢筋多于一排时。 ➢梁中间支座两边的上部纵筋：对称原则。 ➢当梁的上、下部纵筋均为通长筋时。 ➢当梁的下部纵筋不全伸入支座时。
仅限于梁下部纵筋的上排钢筋？ 在何处截断？ ➢梁顶面标高高差。
7 结构施工图
2020/4/18
18
两排支座负筋
7 结构施工图
2020/4/18
7 结构施工图
2020/4/18
12
7 结构施工图
2020/4/18
13
2.2 平法施工图
7 结构施工图
2020/4/18
14
2. 平面注写方式 平面注写包括集中标注与原位标注 。 集中标注表达梁的通用数值，原位标注表达梁的
特殊数值。当集中标注的某项数值不适用于梁的某部 位时，则该项数值原位标注。施工时，原位标注取值 优先。

条形基础平法识图

6Φ8@200（4）/ Φ10@250（2）
2）两端向里，先布置4根¢10间距100的箍筋，为四 肢箍；再往里两侧各布置6根¢12间距150的箍筋，为 双肢箍；中间剩余部位按¢14间距200的箍筋，为四肢 箍。
4Φ10@100（4）/ 6Φ12@150（2）/Φ14@200（4）
4、文字说明 B:4Φ20;T:6Φ20 4/2 所表示的意思。
第一节 条形基础平法识图
二、条形基础基础梁平法识图 1. 梁端部及柱下区域原位标注的纵筋——识读
第一节 条形基础平法识图
二、条形基础基础梁平法识图 2. 附加箍筋或吊筋
当两向基础梁十字交叉，且交叉位置无柱时，应配置附加箍
筋或附加吊筋，直接在平面相应位置标注。
1）附加箍筋
附加箍筋的平法 标注如右图，表示 每边各加4根，共
第一节 条形基础平法识图
二、条形基础基础梁平法识图 （一）集中标注——配筋
1、箍筋
a）当具体设计采用一种箍筋间距时：
第一节 条形基础平法识图
二、条形基础基础梁平法识图 （一）集中标注——配筋
1、箍筋
b）当具体设计 采用二种箍筋 间距时：
第一节 条形基础平法识图
二、条形基础基础梁平法识图 （一）集中标注——配筋
第一节 条形基础平法识图
二、条形基础基础梁平法识图 （一）集中标注——配筋
2、底部及顶部贯通纵筋
a）底部和顶部贯通纵筋的区别：底部贯通纵筋根据 需要，多一种带架立筋的表示方法。
架立筋
• 架立筋：固定箍筋保证其正确位置，并形成一定刚度的钢
筋骨架，同时还能承受因温度变化和混凝土收缩而产生的 应力，防止裂缝产生。一般平行于纵向受力钢筋，放置在 梁的受压区箍筋内的两侧。

平法识图(与钢筋计算)1~2


（2）“顶层”不能与普通楼层划为同一标准层
（3）根据框架柱变截面情况决定“标准层”的划分 （4）注意框架柱变截面的“关节”楼层不能列入标准层 （5）根据剪力墙变截面的情况修正划分“标准层” （6）剪力墙变截面的“关节”楼层不能列入“标准层”
（7）注意剪力墙中的墙身与暗柱的问题
※实际工程中，经常出现能够划入标准层的楼层寥寥无几的 情况，这是一个很正常的现象！
减少图纸量
平面表示
整体标注
7
平法图集介绍——什么是平法？
建筑结构施工图平面整体设计方法（简称 平法）表达形式，概括来讲，是把结构构 件的尺寸和配筋等，按照平面整体表示方 法制图规则，整体直接表达在各类构件的 结构平面布置图上，再与标准构造详图相 配合，即构成一套新型完整的结构设计。
8
平法图集介绍——平法的产生
27
返回
梁钢筋的标注方法
● 梁的平面注写包括集中标注与原位标注 集中标注表达梁的通用数值。 原位标注表达梁的特殊数值。（见下图） 当集中标注中的某项数值不适用于梁的某部位时， 则将该项数值原位标注，施工中，原位标注优先 于集中标注。
28
梁钢筋的标注方法
集中标注
原位标注
29
2.2 梁钢筋的集中标注方法
18
第一章 绪论
在第一章中，我们介绍了平法的基本概念 和钢筋计算的基本知识。下面，我们将从 平法梁开始讲述。其讲述顺序与平法图集 顺序不同，因为在平法技术中，平法梁技 术是最成熟的，也是所有设计人员最喜欢 使用的，所以也是应用得最为广泛的。
19
写在平法梁之前的内容
首先，从绪论我们知道本教材更像是一本教你如何“查字 典”的辅导书，所以有下面几个要注意的问题： 1、所谓的“字典”当然就是我们所说的101图集，虽然最新 版101图集是11、12版的，但是本书所涉及的仍然是03、 04版的，所以教学中我们依然以老版的101图集授课，希 望所有同学都可以人手一册101图集，这对你的学习将大 有帮助！（道理很简单，要学查字典，没字典怎么学呢？ ） 2、本书中涉及到很多设计方面的知识，比如某钢筋为什么 这么设计而不是那样设计，受制于课时所限，请原谅我无 法对此类问题一一解答，我会尽可能多的予以简单的解释 ；同时这些问题在同学们本学期所学的另外一门课程《建

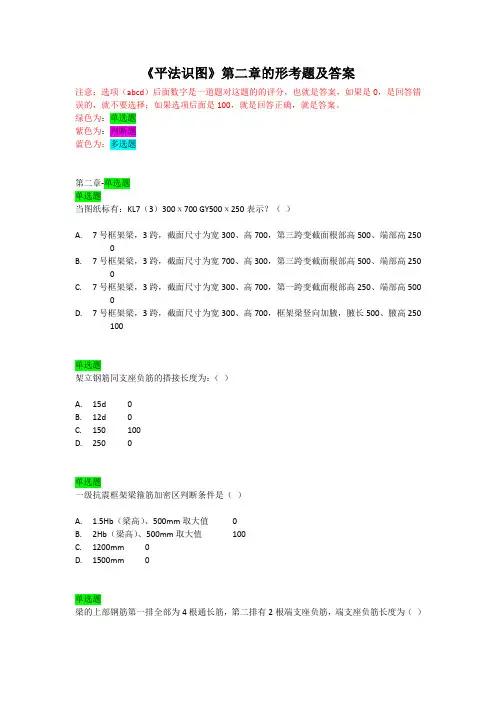

《平法识图》第二章的形考题及答案

《平法识图》第二章的形考题及答案注意：选项（abcd）后面数字是一道题对这题的的评分，也就是答案，如果是0，是回答错误的，就不要选择；如果选项后面是100，就是回答正确，就是答案。

绿色为：单选题紫色为：判断题蓝色为：多选题第二章-单选题单选题当图纸标有：KL7（3）300х700 GY500х250表示？（）A. 7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B. 7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C. 7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D. 7号框架梁，3跨，截面尺寸为宽300、高700，框架梁竖向加腋，腋长500、腋高250100单选题架立钢筋同支座负筋的搭接长度为：（）A. 15d 0B. 12d 0C. 150 100D. 250 0单选题一级抗震框架梁箍筋加密区判断条件是（）A. 1.5Hb（梁高）、500mm取大值0B. 2Hb（梁高）、500mm取大值100C. 1200mm 0D. 1500mm 0单选题梁的上部钢筋第一排全部为4根通长筋，第二排有2根端支座负筋，端支座负筋长度为（）A. 15Ln+锚固0B. 14Ln+锚固100C. 13Ln+锚固0D. 其他值0单选题当图纸标有：JZL1（2A）表示？（）A. 1号井字梁，两跨一端带悬挑100B. 1号井字梁，两跨两端带悬挑0C. 1号剪支梁，两跨一端带悬挑0D. 1号剪支梁，两跨两端带悬挑0单选题抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是（）A. 15d 100B. 12d 0C. 梁高-保护层0D. 梁高-保护层х2 0单选题梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（）A. 当梁高≤350时为6mm，梁高＞350mm时为8mm 100B. 当梁高≤450时为6mm，梁高＞450mm时为8mm 0C. 当梁宽≤350时为6mm，梁宽＞350mm时为8mm 0D. 当梁宽≤450时为6mm，梁宽＞450mm时为8mm 0单选题纯悬挑梁下部带肋钢筋伸入支座长度为（）A. 15d 100B. 12d 0C. Lae 0D. 支座宽0单选题悬挑梁上部第二排钢筋伸入悬挑端的延伸长度为（）A. L（悬挑梁净长）-保护层0B. 0.85хL（悬挑梁净长）0C. 0.8хL（悬挑梁净长）0D. 0.75хL（悬挑梁净长）100单选题当梁上部纵筋多余一排时，用什么符号将各排钢筋自上而下分开（）A. 100B. ；0C. * 0D. + 0单选题梁中同排纵筋直径有两种时，用什么符号将两种纵筋相连，标注时将角部纵筋写在前面（）A. 0B. ；0C. * 0D. + 100单选题梁高≤800时，吊筋弯起角度为（）A. 60 0B. 30 0C. 45 100单选题表示框架梁第1号，4跨，无悬挑。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
详见《11G101-1》P74
（3）墙梁编号 墙梁编号由墙梁类型代号和序号组成。
剪力墙平法施工图
1.1 剪力墙施工图表示方法
剪力墙平法施工图： 指在剪力墙布置图上采用列表注写法或截面注写法表示。
剪力墙平法施工图的表示方法：
（1）列表注写方式
（2）截面注写方式
列表注写
梁表识读
墙梁表
墙表识读
剪力墙构件 平面布置图
3、柱列表注写方式
柱列表注写方式——指在柱的平面布置图上，分 别在相同编号的柱中选择一个或几个截面标注该柱的 几何参数，在柱表中注写柱号、柱段的起止标高、几 何尺寸和柱的配筋值，并配以各种柱截面形状及其箍 筋类型图的方式来表达柱平法施工图。
柱配筋图：列表注写
图5.13 柱列表注写方式
柱表说明（1）：
墙身表
墙柱识读
列表注写 墙柱表
截面注写方式
指在分标准层绘制的剪力墙平面布置图上，以直接在墙 柱、墙身、墙梁上注写截面尺寸和配筋具体数值的方式来表达 剪力墙平法施工图。
截面注写
上部纵筋
下部纵筋
1.2 剪力墙洞口表示方法
无论采用列表注写方式还是截面注写方式，剪力墙上 的洞口均可在剪力墙平面布置图上原位表达

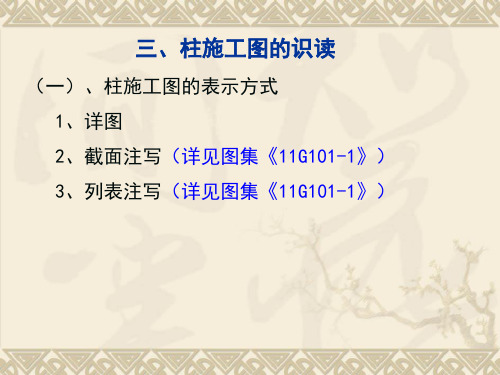

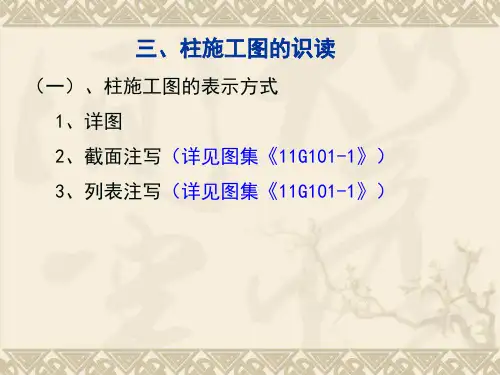

三、柱施工图的识读
