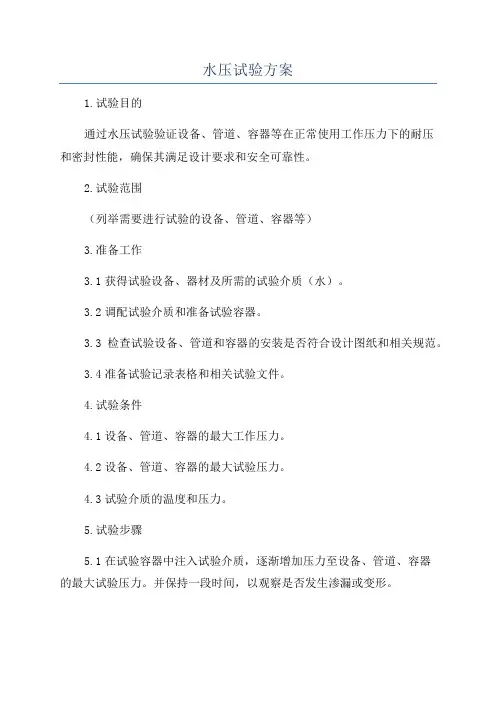

水压试验方案

1.试验目的

通过水压试验验证设备、管道、容器等在正常使用工作压力下的耐压和密封性能，确保其满足设计要求和安全可靠性。

2.试验范围

（列举需要进行试验的设备、管道、容器等）

3.准备工作

3.1获得试验设备、器材及所需的试验介质（水）。

3.2调配试验介质和准备试验容器。

3.3检查试验设备、管道和容器的安装是否符合设计图纸和相关规范。

3.4准备试验记录表格和相关试验文件。

4.试验条件

4.1设备、管道、容器的最大工作压力。

4.2设备、管道、容器的最大试验压力。

4.3试验介质的温度和压力。

5.试验步骤

5.1在试验容器中注入试验介质，逐渐增加压力至设备、管道、容器的最大试验压力。并保持一段时间，以观察是否发生渗漏或变形。 5.2在试验过程中，应定期记录试验容器的压力和时间，并观察设备和管道是否出现渗漏、激烈振动、异响等异常现象。

5.3当达到试验压力后，维持一定时间，观察试验对象是否发生破裂、失效等情况。

5.4试验结束后，逐渐减小试验压力，排出试验介质，清理试验容器和设备、管道。

5.5记录试验结果和试验数据，包括试验过程中发生的异常情况和措施。

6.安全要求

6.1试验过程中需按照相关安全规程进行操作。

6.2如试验中发现异常情况，应采取安全措施，保障人员和设备的安全。

7.质量控制

7.1涉及到试验设备、器材的选择和校验，必须符合相关标准和规范。

7.2对试验过程中出现的异常情况，必须及时记录并进行分析处理。

8.试验标准

8.1试验应符合相关国家标准、行业规范或设计要求。

8.2试验结果应按照规定的标准进行评定，确保达到要求。

9.试验结果和评价 9.1根据试验结果，评价设备、管道、容器的耐压和密封性能是否符合设计要求。

9.2如有不符合要求的情况，应进行分析处理，并在后续工作中予以纠正和改进。

10.试验报告

10.1撰写试验报告，包括试验目的、试验范围、试验条件、试验步骤、试验结果和评价等内容。

给水管道水压试验方案

DN700给水管道水压试验方案 一 、试验管段:

1、DN700给水管道全部制作完毕，外观经检查全部合格，焊缝经无

损检测全部合格后，按《给水排水管道工程施工及验收规范》进

行水压试验。

2、试压管段 :DN700，全长大约3000m。

3、用DN700的堵板将主管道两端堵上，用50T顶镐2个。 二 、试验注意事项:

1、水压实验应在规定场地进行，并应进行安全检查，非工作人员不

准进入实验场地。

2、实验水应洁净，水温不低于 15 ?，最高温度不超过100?。

3、压力表必须是两台量程相同且经校验合格并在有效期内，表盘直

径不小于100，精度不低于1.5。表的量程为 25 Mpa ，

4、压力表应安装在管段下游的端部易观察部位。

三、试压要求:

(一)准备工作

1、管道水压试验前，除接口处，管道两侧及管顶50cm范围内填埋。

2、做好水源引接及排水疏导路线的设计，如管段中有阀门，必须使

于其处开启状态，严禁用阀门做堵板使用。

3、在管道的最高处安装排气孔。

(二)注水

1、用消防带从水源管道排水阀处引水，应从管道的下游缓慢灌入。

1 2、排气孔出水后，将排气孔堵上。

四、试验压力及升压要求

1、管道的工作压力为0.8MPa，管道强度试验压力为12.5 MPa。

2、待管道壁温与水温相同后，缓慢升压到试验压力12.5 MPa后，稳

压10min，再将试验压降至0.8MPa设计压力，保持30 min，对所

有焊接接头和连接部位进行检查，如有渗漏需泄压消除缺陷后重

新试压。不准带压紧固螺栓，严禁带压带水进行补焊。检验员检

查合格后并经有关人员确认后，方可卸压。

3、水压试验后，应及时将水排净。操作者做好记录，检验员出具报告。

4、排液时要把排气孔打开，缓慢放水，以防形成负压。

5、用消防带将水引至河滩。

五、合格标准:

压力不降，无渗漏为合格。

水压试验方案

1. 水压试验目的

锅炉水压试验是在锅炉承压部件安装完毕后，对承压部件的制造和安装质量的一次全面检查。

2. 水压试验范围

本次水压试验为锅炉本体范围的水压试验。

从省煤器进口联箱前截止门到高温过热器出口联箱。包括省煤器、汽包、水冷壁、过热器（包括低温过热器、高温过热器、顶棚过热器）以及锅炉本体范围内的排污、疏放水、取样、放空气、锅炉加药、减温水管道等一次门以内的系统。

其中

1) 锅炉水位计不参加超压试验，超压时水位计解列并打开疏水阀。

2) 安全门参加水压试验，水压时安全门压死。

3) 水压范围内的热工测点、水位、压力取样一次门前参加水压试验。

4) 汽包事故放水一次门前参加水压试验。

3. 水压试验压力及压力测点布置

水压试验压力执行锅炉厂家要求，如制造厂没有规定则执行《电力工业锅炉监察规程》。

试验压力为1.25倍锅炉最大许用工作压力（即汽包计算压力）：

PS=1.25P（P为汽包计算压力）

选用章程为 0～10MPa，精度为0.5级， D=200～250mm，经过国家标准计量部门校校合格的压力表2块。

布置位置：汽包

3.1. 考虑升压过程中监视方便，在升压泵出口管道上，锅炉零米，升压泵附近设置一块量程为 0～10MPa精度为 0.5级， D＝200～250mm，经国家标准计量部门校验合格的压力表。

4. 水压试验用水及药品

水压试验用水采用化学制出的除盐水，为了脱去除盐水中氧，加入工业联氨N2H4•H20使其浓度达到200PPM，调PH值使其浓度达到 500PPM,将 PH值调至 10～ 5。

5. 水压试验系统

5.1. 正式系统

由除盐水管道引一条Dg80支管与省煤器入口联箱连接，介质进入省煤器至整个一次汽系统。上水利用正式补给水系统，应严格控制上水时间：夏季2-3小时，冬季4-6小时。通过省煤器入口联箱上的疏水管升压。放水系统则设置一条Ф108X4.5mm临时放水母管通至临时废液池，靠联氨自然氧化达到规定要求后排放。

. .

v DN1000污水球墨铸铁压力管道水压试验方案 1工程概况: 本工程DN1000压力污水管道, 位于XX大道的南侧K8+320~K10+260,长度为1954米，球墨铸铁管，采用开槽施工，胶圈承插连接,承插T型接口。目前该管道已安装完毕，按照给排水相关验收标准要求，当管道工作压力大于或者等于0.1MPa时，必须发展压力管道的强度水压试验，合格前方可埋土隐蔽。 2管道试验压力的选择 管道水压试验的试验压力(MPa) 管 材 种 类 工 作 压 力P 试 验 压 力 钢管 P P+0.5且不应小于0.9 铸铁及球墨铸铁管 ≤0.5 2P >0.5 P+0.5 预应力、自应力混凝土管 ≤0.6 1.5P >0.6 P+0.3 现浇钢筋混凝土管渠 ≥0.1 1.5P 本管道的设计的工作压力为：试验压力取 一、相关规定及具体试验步骤： 1〕由于本管道敷设在经夯实后的土层外表；土质较硬，同时管件的支墩已达设计强度，无须采取加固措施，可直接试压。对于不具有抗荷载强度的机械端应暂时用支撑固定或者锚固使之在承压时不产生运动。由于全部的管长小于0.1km，且材质均为球墨铸铁管，按照像关验收标准，可一次发展整段试压，无须分段。 2〕管道水压试验时，当管径≥600mm时，试验管段端部的第一个接口应采用柔性接口或者采用特制的柔性接口堵板；水泵、压力计应安装在试验段下游的端部与管道垂直的进水管上；试验管段不得采用闸阀做堵板，不得有消火栓、水锤消除器等附件。已设置的这种附件必须设堵板，控制阀必须在试验过程中全部开档试验管段所有敞口应堵严，不得有渗水现象。 3〕试验管段灌满水后，宜在不大于工作压力条件下充分浸泡后再发展试压：无水泥砂浆衬里，不少于24h；有水泥砂浆衬里，不少于48h；预应力、自应力混凝土管及现浇钢筋混凝土管渠；管径小于或者等于1000mm，不少于48h；管径大于1000mm，不少于72h。 4〕具体试验步骤： 〔1〕提前做好准备工作，相关工具、设备各就各位，相关的配合人员组织安排好，分. .
