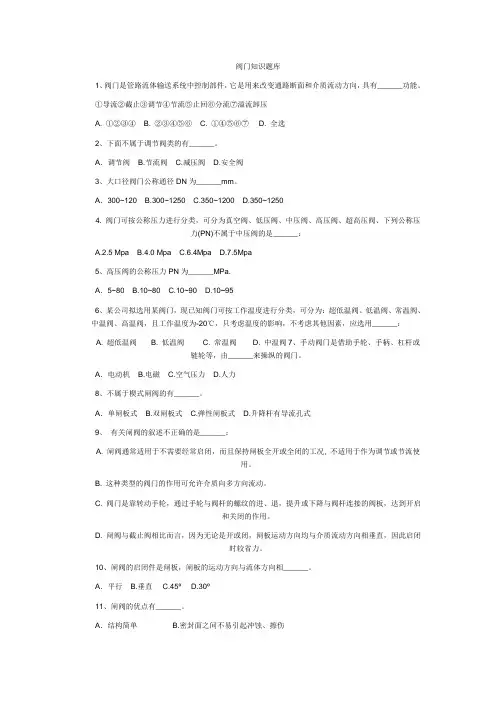

阀门知识题库

1、阀门是管路流体输送系统中控制部件，它是用来改变通路断面和介质流动方向，具有______功能。

①导流②截止③调节④节流⑤止回⑥分流⑦溢流卸压

A. ①②③④ B. ②③④⑤⑥ C. ①④⑤⑥⑦ D. 全选

2、下面不属于调节阀类的有______。

A．调节阀 B.节流阀 C.减压阀 D.安全阀

3、大口径阀门公称通径DN为______mm。

A．300~120 B.300~1250 C.350~1200 D.350~1250

4. 阀门可按公称压力进行分类，可分为真空阀、低压阀、中压阀、高压阀、超高压阀、下列公称压力(PN)不属于中压阀的是______：

A.2.5 Mpa B.4.0 Mpa C.6.4Mpa D.7.5Mpa

5、高压阀的公称压力PN为______MPa.

A．5~80 B.10~80 C.10~90 D.10~95

6、某公司拟选用某阀门，现已知阀门可按工作温度进行分类，可分为：超低温阀、低温阀、常温阀、

中温阀、高温阀，且工作温度为-20℃，只考虑温度的影响，不考虑其他因素，应选用______：

A. 超低温阀 B. 低温阀 C. 常温阀 D. 中温阀7、手动阀门是借助手轮、手柄、杠杆或链轮等，由______来操纵的阀门。

A．电动机 B.电磁 C.空气压力 D.人力

8、不属于楔式闸阀的有______。

A．单闸板式 B.双闸板式 C.弹性闸板式 D.升降杆有导流孔式

9、 有关闸阀的叙述不正确的是______：

A. 闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况, 不适用于作为调节或节流使用。

B. 这种类型的阀门的作用可允许介质向多方向流动。

C. 阀门是靠转动手轮，通过手轮与阀杆的螺纹的进、退，提升或下降与阀杆连接的阀板，达到开启和关闭的作用。

-1-阀门知识考试题

一、选择题

1、阀门是一种A的附件，是流体输送系统的控制部件。

A、管路B、泵C、锅炉D、流体

2、阀门按通用分类法可分为D。

A、真空阀、低压阀、中压阀、高压阀、超高压阀

B、高温阀、常温阀、低温阀、超低温阀

C、金属阀门、非金属阀门、金属阀体衬里阀门

D、闸阀、截止阀、止回阀、球阀、蝶阀、调节阀、安全阀等

3、阀门具有截断、接通、调节、导流、止回、稳压、分流、泄压、溢流等功能，其中A类的阀门的

使用数量占阀门总使用量的80%。

A、截断和接通类B、调节和止回类C、导流和分流类D、稳压和泄压类

4、阀门有六种最基本的关闭件结构，所有的阀门均是由这六种基本结构衍变而来。它们是B。

A、截门形、隔膜形、闸门形、球形、蝶形、椎形

B、闸门形、截门形、旋启形、蝶形、球（旋塞）形、滑阀形

C、蝶形、柱塞形、旋启形、滑阀形、截门形、重力形

D、旋启形、截门形、弹簧形、柱塞形、蝶形、球形

5、近年来因为环保意识的逐步增强，我国GB标准中明确禁止用B作为阀门的密封、垫圈及填料，取而代之的是用作填料及密封。

A、氟塑料、石棉、石墨

B、石棉、石墨、波纹管

C、波纹管、石墨、橡胶

D、橡胶、石墨、波纹管

6、聚四氟乙烯材料常用于阀门密封面，主要是因为他有如下哪个优点C。

A、耐高温高压、化学性能稳定，无毒无副作用。

B、耐低温高压，无毒无副作用，价格经济。

C、有自润滑性，化学性能稳定，价格经济。

D、有自润滑性，耐高温高压，容易造型。

7、以丁晴橡胶为密封阀座的阀门，其介质温度不能高于A。

A、80℃B、120℃C、200℃D、450℃

8、工业管路用阀门的型号编制须遵循B标准，它当中明确规定了阀门的型号编制及命名。

A、国标GB/T12237B、机械部JB/T308C、化工部HG20592D、国标GB/T1048

9、阀门型号Z41W-16PDN200中的W表示的意思是C。

A、阀体材质为WCB

B、阀门采用了波纹管密封

C、用阀体材质直接加工成的密封阀座-2-D、密封阀座材料为不锈钢10、阀门的壳体试验压力一般是阀门公称压力的，密封性能试验压力一般为公称压力的C。

阀门电动装置的分类

与其他阀门驱动装置相比，电动驱动装置具有动力源广泛，操作迅速、方便等特点，并且容易满足各种控制要求。所以，在阀门驱动装置中，电动装置占主导地位。

◆阀门电动装置按输入方式分为多回转型（Z型）和部分回转型（Q型）两种，前者用于升降杆类阀门，包括：闸阀、截止阀、节流阀、隔膜阀等；后者用于回转杆类阀门，包括球阀、旋塞阀、蝶阀等，通常在900范围内启闭。

阀门电动装置按防护类型分为普通型和特殊防护型两大类

◆普通型电动装置的使用环境如下：

1、环境温度：－25～40℃

2、环境相对温度≤90％（25℃时）

3、海拔≤1000m

4、工作环境要求不含有腐蚀性、易燃、易爆的介质

◆如阀门的工作环境条件超过普通型电动装置所具有的能力时，需采用特殊防护型产品，这类产品根据所处工作环境而具有多种型式

特殊防护型电动装置主要技术特征

型式 主要特征

户外型 1、环境温度：－40～40℃

2、最大降雨量：50mm/10min

3、最大太阳辐射强度：1.4J/（cm2·min）

4、有砂、雪、霜、露

高温型 最高环境温度可达80℃

低温型 最低环境温度可至－55℃

防腐型 有一种或一种以上含一定浓度化学腐蚀性介质的环境

高速型 阀杆转速达70r/min

防爆型 应能在具有爆炸性介质的环境中工作

船舶型 适用于轮船上有海水或盐雾存在的环境中

耐火型 应能在发生火灾（如温度达1300℃）的环境中，在一定时间（如15min）范围内仍然正常开启或关闭

双速型 双速变化范围达60:1

潜水型 耐水Ⅰ型适于短时浸水工作环境（10mm、72h）；耐水Ⅱ型适用于长期浸泡的工作环境，水深可大于10m

防辐射型 适用于核电站特殊要求的场合

防护型代号

代号 防护类型

B 防爆型

R 耐热型

BWF 户外、防腐、防爆型

选购电动阀门装置应注意的问题

阀门电动装置是实现阀门程控、自控和遥控不可缺少的设备，其运动过程可由行程、转矩或轴向推力的大小来控制。由于阀门电动装置的工作特性和利用率取决于阀门的种类、装置工作规范及阀门在管线或设备上的位置，因此，正确选择阀门电动装置，对防止出现超负荷现象(工作转矩高于控制转矩)至关重要。 通常，正确选择阀门电动装置的依据如下：

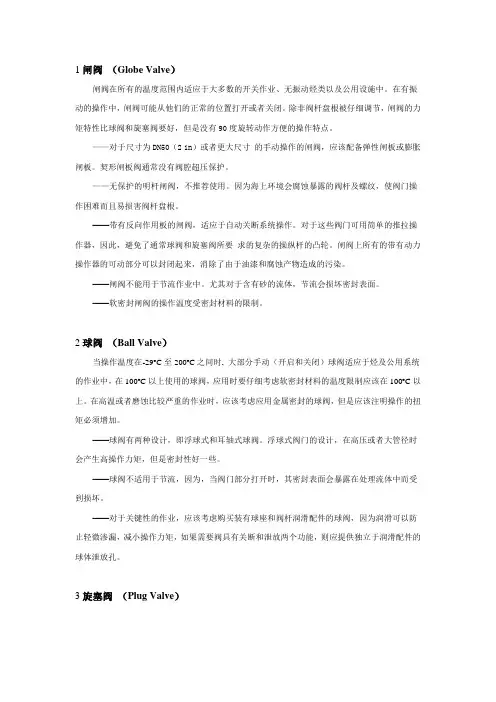

1闸阀 （Globe Valve）

闸阀在所有的温度范围内适应于大多数的开关作业、无振动烃类以及公用设施中。在有振动的操作中，闸阀可能从他们的正常的位置打开或者关闭。除非阀杆盘根被仔细调节，闸阀的力矩特性比球阀和旋塞阀要好，但是没有90度旋转动作方便的操作特点。

——对于尺寸为DN50（2 in）或者更大尺寸 的手动操作的闸阀，应该配备弹性闸板或膨胀闸板。契形闸板阀通常没有阀腔超压保护。

——无保护的明杆闸阀，不推荐使用。因为海上环境会腐蚀暴露的阀杆及螺纹，使阀门操作困难而且易损害阀杆盘根。

——带有反向作用板的闸阀，适应于自动关断系统操作。对于这些阀门可用简单的推拉操作器，因此，避免了通常球阀和旋塞阀所要 求的复杂的操纵杆的凸轮。闸阀上所有的带有动力操作器的可动部分可以封闭起来，消除了由于油漆和腐蚀产物造成的污染。

——闸阀不能用于节流作业中。尤其对于含有砂的流体，节流会损坏密封表面。

——软密封闸阀的操作温度受密封材料的限制。

2球阀 （Ball Valve）

当操作温度在-29ºC至200ºC之间时, 大部分手动（开启和关闭）球阀适应于烃及公用系统的作业中，在100ºC以上使用的球阀，应用时要仔细考虑软密封材料的温度限制应该在100ºC以上。在高温或者磨蚀比较严重的作业时，应该考虑应用金属密封的球阀，但是应该注明操作的扭矩必须增加。

——球阀有两种设计，即浮球式和耳轴式球阀。浮球式阀门的设计，在高压或者大管径时会产生高操作力矩，但是密封性好一些。

——球阀不适用于节流，因为，当阀门部分打开时，其密封表面会暴露在处理流体中而受到损坏。

——对于关键性的作业，应该考虑购买装有球座和阀杆润滑配件的球阀，因为润滑可以防止轻微渗漏，减小操作力矩，如果需要阀具有关断和泄放两个功能，则应提供独立于润滑配件的球体泄放孔。

3旋塞阀 （Plug Valve） 旋塞阀和球阀的使用范围一样（参看第1节），而且使用温度限制也相似。具有90度旋转操作的旋塞阀有润滑和非润滑两种设计。润滑型的旋塞阀必须定期进行加油润滑，使其密封性好，而且易于操作，加油的次数决定于使用条件。其润滑功能对于防止阀门卡阻是一种解决办法。
