顶管工程施工技术

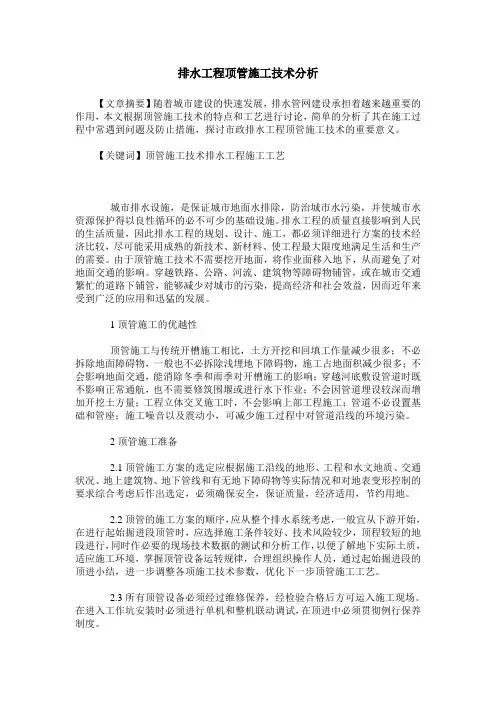

排水工程顶管施工技术分析

【文章摘要】随着城市建设的快速发展，排水管网建设承担着越来越重要的作用，本文根据顶管施工技术的特点和工艺进行讨论，简单的分析了其在施工过程中常遇到问题及防止措施，探讨市政排水工程顶管施工技术的重要意义。

【关键词】顶管施工技术排水工程施工工艺

城市排水设施，是保证城市地面水排除，防治城市水污染，并使城市水资源保护得以良性循环的必不可少的基础设施。排水工程的质量直接影响到人民的生活质量，因此排水工程的规划、设计、施工，都必须详细进行方案的技术经济比较，尽可能采用成熟的新技术、新材料、使工程最大限度地满足生活和生产的需要。由于顶管施工技术不需要挖开地面，将作业面移入地下，从而避免了对地面交通的影响。穿越铁路、公路、河流、建筑物等障碍物铺管，或在城市交通繁忙的道路下铺管，能够减少对城市的污染，提高经济和社会效益，因而近年来受到广泛的应用和迅猛的发展。

1顶管施工的优越性

顶管施工与传统开槽施工相比，土方开挖和回填工作量减少很多；不必拆除地面障碍物，一般也不必拆除浅埋地下障碍物，施工占地面积减少很多；不会影响地面交通，能消除冬季和雨季对开槽施工的影响；穿越河底敷设管道时既不影响正常通航，也不需要修筑围堰或进行水下作业；不会因管道埋设较深而增加开挖土方量；工程立体交叉施工时，不会影响上部工程施工；管道不必设置基础和管座；施工噪音以及震动小，可减少施工过程中对管道沿线的环境污染。

2顶管施工准备

2.1顶管施工方案的选定应根据施工沿线的地形、工程和水文地质、交通状况、地上建筑物、地下管线和有无地下障碍物等实际情况和对地表变形控制的要求综合考虑后作出选定，必须确保安全，保证质量，经济适用，节约用地。

2.2顶管的施工方案的顺序，应从整个排水系统考虑，一般宜从下游开始，在进行起始掘进段顶管时，应选择施工条件较好、技术风险较少，顶程较短的地段进行，同时作必要的现场技术数据的测试和分析工作，以便了解地下实际土质，适应施工环境，掌握顶管设备运转规律，合理组织操作人员，通过起始掘进段的顶进小结，进一步调整各项施工技术参数，优化下一步顶管施工工艺。

给水排水顶管工程施工技术标准

1、保证措施

（1）混凝土顶管应在管节混凝土强度达到设计强度的90％后进行。

（2）管材运输时管节两端头应有支撑措施。

（3）管材堆放场地应平整坚实，堆放时应平稳，防止滚动，不宜多层叠放。

（4）多条平行管道采用顶管法施工的，施工顺序宜先深后浅、先大后小。

（5）管道顶进施工在非特殊情况下应连续作业。

（6）顶管施工停止时间超过48h，且顶进距离达到设计距离的50％时，应重新进行起动顶力验算，并配备足够的主顶千斤顶。

（7）在管道顶进过程中，应控制顶管机前进方向，并应根据测量结果分析偏差产生的原因和发展趋势，确定纠偏措施。

2、施工准备

（1）顶管施工前应熟悉施工图纸，参加施工图纸会审，掌握设计意图。

（2）在含水砂层、复杂地层及临近水体区域，应充分掌握水文地质资料。

（3）在环境保护要求很高的砂性土层中进行顶管施工，当地下水压力大于98kPa，粘粒含量小于10％，渗透系数大于10cm/s，并有严重流砂时，宜采用泥水平衡或开挖面加注高浓度泥浆的土压平衡的顶管机施工。

（4）在地下水位以上的顶管可采用敞开类顶管机，地下水位以下的顶管采用平衡功能类型的顶管机。

（5）应结合工程特点、施工部署及计划安排，支护施工围挡、搭建现场临时生产和生活设施，并应制定文明施工管理措施，做好环境保护工作。

（6）施工临时设施应根据工程特点合理设置，并有总体布置方案。对不宜间断施工的项目，应有备用动力设备。

（7）顶管施工前应编制施工方案，包括下列主要内容：

① 顶进方法比选和顶管段单元长度的确定；

② 顶管机选型及各类设备的规格、型号及数量；

③ 工作井位置选择、结构类型及其洞口封门设计；

④ 管节、接口选型及检验，内外防腐处理；

⑤ 顶管进、出洞口技术措施，地基改良措施；

⑥ 顶力计算、后背设计和中继间设置；

⑦ 减阻剂选择及相应技术措施；

⑧ 施工测量、纠偏的方法；

⑨ 曲线顶进及垂直顶升的技术及控制措施；

顶管施工技术交底

一、引言

顶管施工作为一种常用的地下管线安装方法，逐渐在城市建设和基础设施建设中得到广泛应用。顶管施工技术交底是指将相关顶管施工技术、工艺和要求等内容向参与施工的相关人员进行详细的说明和指导。本文将从施工前的准备工作、施工过程中的要求以及施工后的注意事项等方面，对顶管施工技术交底进行详细介绍。

二、施工前的准备工作

1. 设计方案的熟悉与理解

在进行顶管施工技术交底之前，相关人员应对设计方案进行充分的熟悉与理解。包括了解顶管的布置位置、施工工序和方案中的特殊要求等内容。只有对设计方案有全面的了解，才能确保施工过程中的顺利进行。

2. 安全技术措施的落实

在顶管施工中，安全永远是第一位的。施工前，应对施工现场进行详细的安全检查和评估，确保安全技术措施得到落实。相关人员需要对施工现场的风险和隐患有清晰的认识，并采取相应的防范措施，以确保施工过程中的安全。

三、施工过程中的要求

1. 施工队伍的组织和分工

顶管施工需要有一个协调有序的施工队伍。在施工技术交底中，应明确施工队伍的组织结构和任务分工。要确保施工队伍中每个人员的责任和权限，确保施工过程中的协调和配合。

2. 施工设备和材料的确认

顶管施工过程中需要使用到一系列的施工设备和材料。在技术交底中，应明确需要使用的施工设备和材料的品牌、规格和数量等信息，确保施工过程中的材料供应和使用的顺畅。

3. 管线布置和堆场管理

顶管施工需要准确地进行管线布置，确保布置的准确性和效果。在技术交底中，应向相关人员详细介绍管线布置的原则和要求，以及堆场管理的相关规定。

四、施工后的注意事项 1. 检查和验收

顶管施工完成后，需要进行详细的检查和验收工作。在技术交底中，应明确验收的标准和要求，并告知相关人员需要注意的事项。

2. 施工记录和报告

在顶管施工结束后，应及时做好相关的记录和报告工作。记录包括施工中遇到的问题和解决办法等内容，报告需要向相关部门进行汇报。

顶管施工施工技术交底

1. 背景和目的

顶管施工是一种用于地下管道敷设的先进施工技术，在城市综合管网建设和地下工程建设中得到了广泛应用。顶管施工的过程中，需要进行施工技术交底，明确施工各个环节的具体要求、及其操作流程、注意事项和相关安全规定，为施工队伍提供有力保障。

本文旨在通过对施工技术交底的详细讲解，提高顶管施工的质量和效率，保障施工工程的顺利进行。

2. 施工技术交底内容

2.1 顶管施工前期准备工作

在进行顶管施工前，需要进行充分的准备工作，包括对施工方案的进一步研究、施工设备的检查、对施工人员的培训等一系列工作。

2.1.1 施工方案的研究

在施工前期，施工方案的研究是至关重要的。需要深入了解项目地点的具体情况，包括地质、地形、土壤类型等因素，针对现场实际情况制定合理的施工方案。同时，针对施工过程中可能遇到的问题提前制定应对措施，提高施工的灵活性。

2.1.2 设备的检查和维护

在进行顶管施工前，必须对各种设备进行检查和维护。这包括检查设备的工作情况、设备的稳定性和安全性等。同时，为了保证设备能够正常工作，需要对设备进行充分的保养和维护。 2.1.3 施工人员的培训和安全教育

施工人员是工程的重要组成部分，他们的技能和素质直接关系到工程的质量和安全性。在进行施工前，需要对施工人员进行培训和安全教育，让他们深入了解施工方案，掌握具体施工操作流程和安全规定。同时，要求施工人员熟悉和掌握施工设备的使用方法和相关安全措施，提高施工的安全性。

2.2 顶管施工过程中的安全注意事项

在顶管施工过程中，安全是关键因素之一。以下是施工过程中需要注意的安全事项：

2.2.1 作业区域安全

在施工过程中，必须对作业区域进行严格的管控，确保施工区域的安全。在施工过程中，必须清理作业区域并确保区域内没有障碍。工人必须穿戴合适的安全装备，包括头盔、安全鞋、安全绳索等。同时，必须按规定放置相应的警告标志，提醒过往行人和车辆注意到施工区域，增加施工区域的安全性。
