轴承尺寸参数手册

一、轴承尺寸参数简介

轴承是工业生产中常用的零部件，广泛应用于机械设备中。轴承的性能与尺寸参数直接相关，因此了解轴承的尺寸参数对于正确选择和使用轴承具有重要意义。本手册将详细介绍轴承的尺寸参数，以帮助读者更好地理解和应用轴承。

二、内径（Bore Diameter）

内径是轴承内圈的直径，通常用字母d表示。内径的尺寸对轴承的承载能力和运行稳定性有重要影响。选择适当大小的内径可以确保轴承在工作过程中的正常运转。

三、外径（Outside Diameter）

外径是轴承外圈的直径，通常用字母D表示。外径的尺寸与轴承的安装空间和载荷分布有关。在选择轴承时，需要考虑外径与设备的配合性，以确保轴承能够正确安装并承受所需的载荷。

四、宽度（Width）

宽度是轴承的厚度或高度，通常用字母B表示。宽度的尺寸与轴承的载荷承受能力有关。较大的宽度通常表示轴承具有更高的载荷承受能力，而较小的宽度则表示轴承适用于有限的载荷条件下。

五、接触角（Contact Angle） 接触角是指轴承内圈与外圈之间的夹角，通常用字母α表示。接触角的大小决定了轴承的承载能力和刚性。较大的接触角意味着轴承能够承受较大的径向和轴向载荷，但其刚性较低；而较小的接触角则表示轴承具有较高的刚性，但承载能力相对较低。

六、径向间隙（Radial Clearance）

径向间隙是轴承内圈与外圈之间的距离差异，通常用字母C表示。径向间隙的大小对轴承的运行平稳性和损坏程度有重要影响。适当的径向间隙可以提高轴承的运行精度和寿命。

七、脱离角（Release Angle）

脱离角是轴承内圈与外圈之间的离差角度，通常用字母θ表示。脱离角的大小对轴承的载荷循环性能和运行平稳性有影响。较大的脱离角可以提高轴承的载荷循环性能，但也会降低轴承的运行平稳性。

八、结构类型（Structure Type）

轴承的结构类型决定了其内部的组成和布局。常见的结构类型包括深沟球轴承、角接触球轴承、圆锥滚子轴承等。不同的结构类型适用于不同的载荷和运行条件，选择合适的结构类型可以提高轴承的性能和寿命。

九、总结

本手册介绍了轴承的尺寸参数，包括内径、外径、宽度、接触角、径向间隙、脱离角和结构类型等。准确了解和掌握这些尺寸参数对于正确选择和应用轴承具有重要意义。在实际使用过程中，需要根据具体的工作要求和设备条件，选择合适的轴承，并合理检查和维护轴承，以确保其正常运行和延长使用寿命。

合集下载

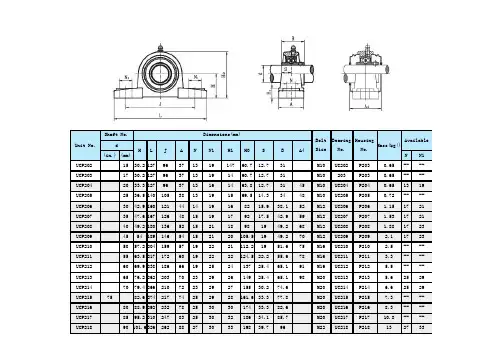

ucp200轴承尺寸参数

ucp200轴承尺寸参数

Unit No. Shaft No. Dimensions(mm)

Bolt

Size Bearing

No. Housing

No. Mass(kg() Available d H L J A N N1 H1 H0 S B A4 (in.) (mm) N N1

UCP202 15 30.2 127 96 37 13 19 147 60.7 12.7 31 M10 UC202 P203 0.65 -- --

UCP203 17 30.2 127 96 37 13 19 14 60.7 12.7 31 M10 203 P203 0.65 -- --

UCP204 20 33.3 127 96 37 13 16 14 63.8 12.7 31 45 M10 UC204 P204 0.65 13 19

UCP205 25 36.5 140 105 38 13 19 15 69.5 14.3 34 48 M10 UC205 P205 0.72 -- --

UCP206 30 42.9 160 121 44 14 19 16 82 15.9 38.1 52 M12 UC206 P206 1.15 17 21

UCP207 35 47.6 167 126 48 15 19 17 92 17.5 42.9 59 M12 UC207 P207 1.53 17 21

UCP208 40 49.2 180 136 52 15 21 18 98 19 49.2 68 M12 UC208 P208 1.88 17 23

UCP209 45 54 189 146 54 15 21 20 105.5 19 49.2 70 M12 UC209 P209 2.1 17 23

UCP210 50 57.2 204 159 57 19 22 21 112.2 19 51.6 75 M16 UC210 P210 2.5 -- --

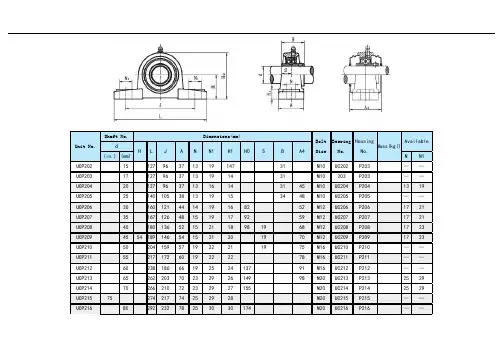

ucp200轴承尺寸参数 2

ucp200轴承尺寸参数 2

Unit No. Shaft No. Dimensions(mm) Bolt

Size Bearing

No. Housing

No. Mass(kg() Available

d H L J A N N1 H1 H0 S B A4 (in.) (mm) N N1

UCP202 15 127 96 37 13 19 147 31 M10 UC202 P203 -- --

UCP203 17 127 96 37 13 19 14 31 M10 203 P203 -- --

UCP204 20 127 96 37 13 16 14 31 45 M10 UC204 P204 13 19

UCP205 25 140 105 38 13 19 15 34 48 M10 UC205 P205 -- --

UCP206 30 160 121 44 14 19 16 82 52 M12 UC206 P206 17 21

UCP207 35 167 126 48 15 19 17 92 59 M12 UC207 P207 17 21

UCP208 40 180 136 52 15 21 18 98 19 68 M12 UC208 P208 17 23

UCP209 45 54 189 146 54 15 21 20 19 70 M12 UC209 P209 17 23

UCP210 50 204 159 57 19 22 21 19 75 M16 UC210 P210 -- --

UCP211 55 217 172 60 19 22 22 78 M16 UC211 P211 -- --

UCP212 60 238 186 66 19 25 24 137 91 M16 UC212 P212 -- --

常用滚动轴承主要尺寸及性能参数

常用滚动轴承主要尺寸及性能参数

常用滚动轴承 的主要尺寸 和性能参数 编辑：老兵帅克 2009.08.28 轴承代号 基本尺寸/mm 安装尺寸/mm 基本额定载荷/KN 极限转速/r/min 质量/kg 新代号 旧代号 内径d 外径D 宽度B da min Da max ras max Cr Cor 脂润滑 油润滑 61800 1000800 10 19 5 12.0 17 0.3 1.8 0.93 28000 36000 0.005 61900 1000900 22 6 12.4 20 0.3 2.7 1.3 25000 32000 0.011 6000 100 26 8 12.4 23.6 0.3 4.58 1.98 22000 30000 0.019 6200 200 30 9 15 26.0 0.6 5.10 2.38 20000 26000 0.032 6300 300 35 11 15 30.0 0.6 7.65 3.48 18000 24000 0.053 61801 1000801 12 21 5 14 19 0.3 1.9 1.0 24000 32000 0.007 61901 1000901 24 6 14.4 22 0.3 2.9 1.5 22000 28000 0.013 16001 7000101 28 7 14.4 25.6 0.3 5.10 2.4 20000 26000 0.019 6001 101 28 8 14.4 25.6 0.3 5.10 2.38 20000 26000 0.022 6201 201 32 10 17.0 28 0.6 6.82 3.05 19000 24000 0.035 6301 301 37 12 18.0 32 1 9.72 5.08 17000 22000 0.057 61802 1000802 15 24 5 17 22 0.3 2.1 1.3 22000 30000 0.008 61902 1000902 28 7 17.4 26 0.3 4.3 2.3 20000 26000 0.018 16002 7000102 32 8 17.4 29.6 0.3 5.6 2.8 19000 24000 0.025 6002 102 32 9 17.4 29.6 0.3 5.58 2.85 19000 24000 0.031 6202 202 15 35 11 20.0 32 0.6 7.65 3.72 18000 22000 0.045 6302 302 42 13 21.0 37 1 11.5 5.42 16000 20000 0.080 61803 1000803 17 26 5 19.0 24 0.3 2.20 1.5 20000 28000 0.008 61903 1000903 30 7 19.4 28 0.3 4.60 2.6 19000 24000 0.020 16003 7000103 35 8 19.4 32.6 0.3 6.00 3.3 18000 22000 0.027 6003 103 35 10 19.4 32.6 0.3 6.00 3.25 17000 21000 0.040 6203 203 40 12 22.0 36.0 0.6 9.58 4.78 16000 20000 0.064 6303 303 47 14 23.0 41.0 1 13.5 6.58 15000 18000 0.109 6403 403 62 17 24.0 55.0 1 22.7 10.8 11000 15000 0.268 61804 1000804 20 32 7 22.4 30 0.3 3.50 2.20 18000 24000 0.020 61904 1000904 37 9 22.4 34.6 0.3 6.40 3.70 17000 22000 0.040 16004 7000104 42 8 22.4 39.6 0.3 7.90 4.50 16000 19000 0.050 6004 104 42 12 25.0 38.0 0.6 9.38 5.02 16000 19000 0.068 6204 204 47 14 26.0 42.0 1 12.8 6.65 14000 18000 0.103 6304 304 52 15 27.0 45.0 1 15.8 7.88 13000 16000 0.142 6404 404 72 19 27.0 65.0 1 31.0 15.2 9500 13000 0.400 61805 1000805 25 37 7 27.4 35 0.3 4.3 2.90 16000 20000 0.022 61905 1000905 42 9 27.4 40 0.3 7.0 4.50 14000 18000 0.050 16005 7000105 47 8 27.4 44.6 0.3 8.8 5.60 13000 17000 0..060 6005 105 47 12 30 43 0.6 10.0 5.85 13000 17000 0.078 6205 205 52 15 31 47 1 14.0 7.88 12000 16000 0.127 6305 305 62 17 32 55 1 22.2 11.5 10000 14000 0.219 6405 405 80 21 34 71 1.5 38.2 19.2 8500 11000 0.529 61806 1000806 30 42 7 32.4 40 0.3 4.70 3.60 13000 17000 0.026 61906 1000906 47 9 32.4 44.6 0.3 7.20 5.00 12000 16000 0.060 16006 7000106 55 9 32.4 52.6 0.3 11.2 7.40 11000 14000 0.085 6006 106 55 13 36 50.0 1 13.2 8.30 11000 14000 0.110 6206 206 62 16 36 56 1 19.5 11.5 9500 13000 0.200 6306 306 72 19 37 65 1 27.0 15.2 9000 11000 0.349 6406 406 90 23 39 81 1.5 47.5 24.5 8000 10000 0.710 61807 1000807 35 47 7 37.4 45 0.3 4.90 4.00 11000 15000 0.030 61907 1000907 35 55 10 40 51 0.6 9.50 6.80 10000 13000 0.086 16007 7000107 62 9 37.4 59.6 0.3 12.2 8.80 9500 12000 0.100 6007 107 62 14 41 56 1 16.2 10.5 9500 12000 0.148 6207 207 72 17 42 65 1 25.5 15.2 8500 11000 0.288 6307 307 80 21 44 71 1.5 33.4 19.2 8000 9500 0.455 6407 407 100 25 44 91 1.5 56.8 29.5 6700 8500 0.926 61808 1000808 40 52 7 42.4 50 0.3 5.10 4.40 10000 13000 0.034 61908 1000908 62 12 45 58 0.6 13.7 9.90 9500 12000 0.110 16008 7000108 68 9 42.4 65.6 0.3 12.6 9.60 9000 11000 0.130 6008 108 68 15 46 62 1 17.0 11.8 9000 11000 0.185 6208 208 80 18 47 73 1 29.5 18.0 8000 10000 0.368 6308 308 90 23 49 81 1.5 40.8 24.0 7000 8500 0.639 6408 408 110 27 50 100 2 65.5 37.5 6300 8000 1.221 61809 1000809 45 58 7 47.4 56 0.3 6.40 5.60 9000 12000 0.040 61909 1000909 68 12 50 63 0.6 14.1 10.90 8500 11000 0.140 16009 7000109 75 10 50 70 0.6 15.6 12.2 8000 10000 0.170 6009 109 75 16 51 69 1 21.0 14.8 8000 10000 0.230 6209 209 85 19 52 78 1 31.5 20.5 7000 9000 0.416 6309 309 100 25 54 91 1.5 52.8 31.8 6300 7500 0.837 6409 409 120 29 55 110 2 77.5 45.5 5600 7000 1.520 61810 1000810 50 65 7 52.4 62.6 0.3 6.6 6.1 8500 10000 0.057 61910 1000910 72 12 55 68 0.6 14.5 11.7 8000 95000 0.140 16010 7000110 80 10 55 75 0.6 16.1 13.1 8000 9500 0.180 6010 110 80 16 56 74 1 22.0 16.2 7000 9000 0.258 6210 210 90 20 57 83 1 35.0 23.2 6700 8500 0.463 6310 310 110 27 60 100 2 61.8 38.0 6000 7000 1.082 6410 410 130 31 62 118 2.1 92.2 55.2 5300 6300 1.855 61811 1000811 55 72 9 57.4 69.6 0.3 9.1 8.4 8000 9500 0.083 61911 1000911 80 13 61 75 1 15.9 13.2 7500 9000 0.19 16011 7000111 90 11 60 85 0.6 19.4 16.2 7000 8500 0.260 6011 111 90 18 62 83 1 30.2 21.8 7000 8500 0.362 6211 211 100 21 64 91 1.5 43.2 29.2 6000 7500 0.603 6311 311 120 29 65 110 2 71.5 44.8 5600 6700 1.367 6411 411 140 33 67 128 2.1 100 62.5 4800 6000 2.316 61812 1000812 60 78 10 62.4 75.6 0.3 9.1 8.7 7000 8500 0.11 61912 1000912 85 13 66 80 1 16.4 14.2 6700 8000 0.230 16012 7000112 95 11 65 90 0.6 19.9 17.5 6300 7500 0.280 6012 112 95 18 67 89 1 31.5 24.2 6300 7500 0.385 6212 212 110 22 69 101 1.5 47.8 32.8 5600 7000 0.789 6312 312 130 31 72 118 2.1 81.8 51.8 5000 6000 1.710 6412 412 150 35 72 138 2.1 109 70.0 4500 5600 2.811 61813 1000813 65 85 10 69 81 0.6 11.9 11.5 6700 8000 0.13 61913 1000913 90 13 71 85 1 17.4 16.0 6300 7500 0.22 16013 7000113 100 11 70 95 0.6 20.5 18.6 6000 7000 0.300 6013 113 100 18 72 93 1 32.0 24.8 6000 7000 0.410 6213 213 120 23 74 111 1.5 57.2 40.0 5000 6300 0.990 6313 313 140 33 77 128 2.1 93.8 60.5 4500 5300 2.100 6413 413 160 37 77 148 2.1 118 78.5 4300 5300 3.342 61814 1000814 70 90 10 74 86 0.6 12.1 11.9 6 300 7 500 0.114 61914 1000914 100 16 76 95 1 23.7 21.1 6 000 7 000 0.35 16014 7000114 110 13 75 105 0.6 27.9 25.0 5 600 6 700 0.430 6014 114 110 20 77 103 1 38.5 30.5 5 600 6 700 0.575 6214 214 125 24 79 116 1.5 60.8 45.0 4 800 6 000 1.084 6314 314 150 35 82 138 2.1 105 68.0 4 300 5 000 2.550 6414 414 180 42 84 166 2.5 140 99.5 3 800 4 500 4.896 61815 1000815 75 95 10 79 91 0.6 12.5 12.8 6 000 7 000 0.150 61915 1000915 105 16 81 100 1 24.3 22.5 5 600 6 700 0.420 16015 7000115 115 13 80 110 0.6 28.7 26.8 5 300 6 300 0.460 6015 115 115 20 82 108 1 40.2 33.2 5 300 6 300 0.603

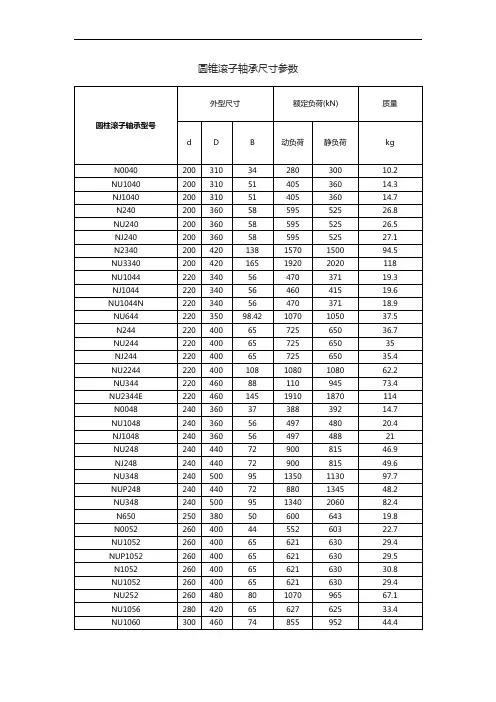

圆锥滚子轴承尺寸参数

圆锥滚子轴承尺寸参数

圆锥滚子轴承尺寸参数

圆柱滚子轴承型号 外型尺寸 额定负荷(kN) 质量

d D B 动负荷 静负荷 kg

N0040 200 310 34 280 300 10.2

NU1040 200 310 51 405 360 14.3

NJ1040 200 310 51 405 360 14.7

N240 200 360 58 595 525 26.8

NU240 200 360 58 595 525 26.5

NJ240 200 360 58 595 525 27.1

N2340 200 420 138 1570 1500 94.5

NU3340 200 420 165 1920 2020 118

NU1044 220 340 56 470 371 19.3

NJ1044 220 340 56 460 415 19.6

NU1044N 220 340 56 470 371 18.9

NU644 220 350 98.42 1070 1050 37.5

N244 220 400 65 725 650 36.7

NU244 220 400 65 725 650 35

NJ244 220 400 65 725 650 35.4

NU2244 220 400 108 1080 1080 62.2

NU344 220 460 88 110 945 73.4

NU2344E 220 460 145 1910 1870 114

N0048 240 360 37 388 392 14.7

NU1048 240 360 56 497 480 20.4

NJ1048 240 360 56 497 488 21

NU248 240 440 72 900 815 46.9

NJ248 240 440 72 900 815 49.6

NU348 240 500 95 1350 1130 97.7

NUP248 240 440 72 880 1345 48.2
