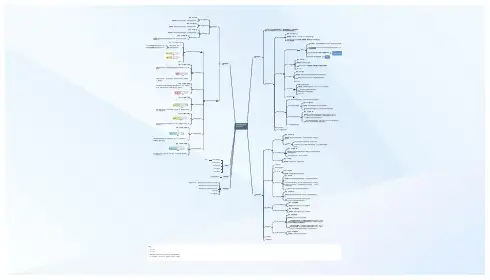

微机原理及应用的思维导图

8086微处理器指令系统数据传送数据传送指令可完成寄存器与寄存器之间、寄存器与存储器之间以及寄存器与I/O 端口之间的字节或字传送，它们共同的特点是不影响标志寄存器的内容通用数据传送指令MOV 传送指令格式： MOV 目标，源指令功能：将源操作数（一个字节或一个字）传送到目标操作数。

源操作数可以是8/16位通用寄存器、段寄存器、存储器中的某个字节/字或者是8/16 位的立即数。

堆栈操作指令后进先出的规则存取信息堆栈指针信息存入堆栈时，堆栈指针将自动减量，并将信息存入堆栈指针所指出的存储单元当需要从堆栈中取出信息时，也将从堆栈指针所指出的存储单元读出信息，并自动将堆栈指针增量堆栈指针始终指向堆栈中最后存入信息的那个单元栈顶不断移动、动端堆栈区的另一端则是固定不变的栈底PUSH 入栈指令格式： PUSH 源指令功能：将源操作数压入堆栈。

源操作数可以是16 位通用寄存器、段寄存器或者是存储器中的数据字。

P38 例 2.12POP 出栈指令格式： POP 目标指令功能：将堆栈中当前栈顶和次栈顶中的数据字弹出送到目标操作数。

目标操作数可以是16 位通用寄存器、段寄存器或者是存储单元。

P39 例 2.13XCHG 交换指令1格式： XCHG 目标，源指令功能：将源操作数与目标操作数（一个字节或一个字）相互交换位置。

源操作数可以是通用寄存器或存储单元。

目标操作数只允许是通用寄存器。

P39 例 2. 14XLAT 换码指令2目标地址传送指令这是一类专用于传送地址码的指令，可用来传送操作数的段地址或偏移地址LEA 有效地址送寄存器指令格式： LEA 目标，源指令功能：将源操作数的有效地址EA 传送到目标操作数。

源操作数必须是存储器操作数。

目标操作数必须是16位通用寄存器。

LDS 指针送寄存器和DS指令格式： LDS 目标，源指令功能：从源操作数所指定的存储单元中取出某变扯的地址指针（共4 个字节），将其前两个字节（即变量的偏移地址）传送到目标操作数，后两个字节（即变量的段地址）传送到DS 段寄存器中。

微型计算机系统原理及应用

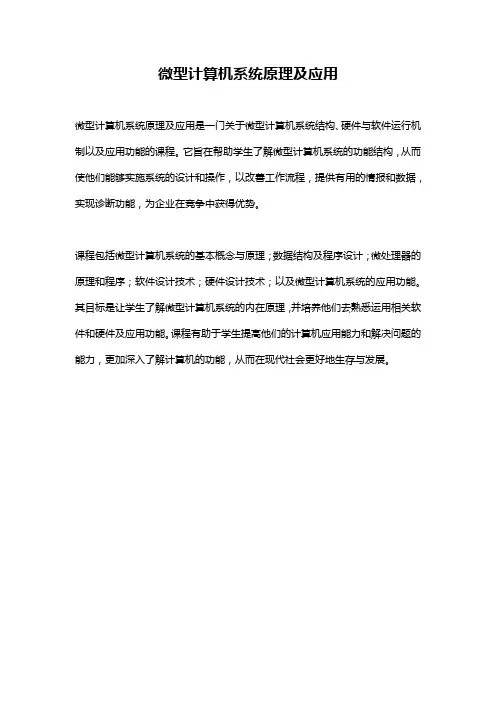

微型计算机系统原理及应用是一门关于微型计算机系统结构、硬件与软件运行机制以及应用功能的课程。

它旨在帮助学生了解微型计算机系统的功能结构，从而使他们能够实施系统的设计和操作，以改善工作流程，提供有用的情报和数据，实现诊断功能，为企业在竞争中获得优势。

课程包括微型计算机系统的基本概念与原理；数据结构及程序设计；微处理器的原理和程序；软件设计技术；硬件设计技术；以及微型计算机系统的应用功能。

其目标是让学生了解微型计算机系统的内在原理，并培养他们去熟悉运用相关软件和硬件及应用功能。

课程有助于学生提高他们的计算机应用能力和解决问题的能力，更加深入了解计算机的功能，从而在现代社会更好地生存与发展。

第一章计算机系统一、微机系统的基本组成1.微型计算机系统由硬件和软件两个部分组成。

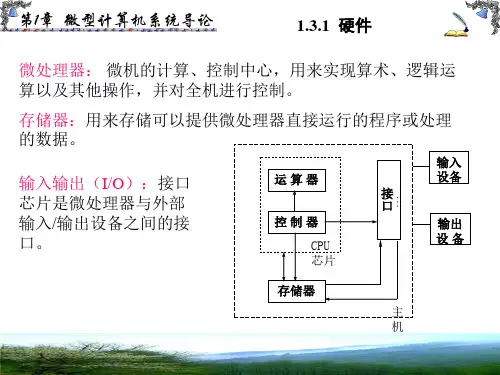

(1)硬件:①冯●诺依曼计算机体系结构的五个组成部分：运算器，控制器，存储器，输入设备，输入设备。

其特点是以运算器为中心。

②现代主流的微机是由冯●诺依曼型改进的，以存储器为中心。

③冯●诺依曼计算机基本特点：核心思想：存储程序；基本部件：五大部件；信息存储方式：二进制；命令方式：操作码（功能）+地址码（地址），统称机器指令；工作方式：按地址顺序自动执行指令。

(2)软件:系统软件：操作系统、数据库、编译软件应用软件：文字处理、信息管理（MIS）、控制软件二、系统结构系统总线可分为3类：数据总线DB(DataBus)，地址总线AB(Address Bus)，控制总线CB(Control Bus)。

根据总线结构组织方式不同，可分为单总线、双总线和双重总线3类。

总线特点：连接或扩展非常灵活，有更大的灵活性和更好的可扩展性。

三、工作过程微机的工作过程就是程序的执行过程,即不断地从存储器中取出指令,然后执行指令的过程。

★例：让计算机实现以下任务：计算100＋100H＝？并将结果保存在16920H的字单元内。

编程运行条件：CS=1000H,IP=100H,DS=1492H将机器指令装入计算机的存储器计算机自动地进行计算(执行)计算机工作过程大致描述：（1）分别从CS和IP寄存器中取出1000和100经地址加法器运算后，通过总线控制，找到对应地址的机器指令，第一条汇编指令的第一个机器指令为B8，对应的地址为10100H；将B8取出，通过总线和指令队列到达执行部分电路控制，给CPU发出信号。

（2）IP具有自动加1功能，所以，此时，分别从CS和IP寄存器中取出1000和101经地址加法器运算后，通过总线控制，找到对应地址的机器指令，第一条汇编指令的第二个机器指令为64，对应的地址为10101H；将64取出，通过总线和指令队列，将该机器指令存入寄存器AL中；（3）分别从CS和IP寄存器中取出1000和102经地址加法器运算后，通过总线控制，找到对应地址的机器指令，第一条汇编指令的第三个机器指令为00，对应的地址为10102H；将00取出，通过总线和指令队列，将该机器指令存入寄存器AH中；（4）分别从CS和IP寄存器中取出1000和103经地址加法器运算后，通过总线控制，找到对应地址的机器指令，第二条汇编指令的第一个机器指令为05，对应的地址为10103H；将05取出，通过总线和指令队列到达执行部分电路控制，给CPU发出信号，此时，从寄存器AX中取出第一条汇编指令的数据放入ALU中；（5）分别从CS和IP寄存器中取出1000和104经地址加法器运算后，通过总线控制，找到对应地址的机器指令，第二条汇编指令的第二个机器指令为00，对应的地址为10104H；将00取出，通过总线和指令队列，将该机器指令放入ALU中；（6）分别从CS和IP寄存器中取出1000和105经地址加法器运算后，通过总线控制，找到对应地址的机器指令，第二条汇编指令的第三个机器指令为01，对应的地址为10105H；将01取出，通过总线和指令队列，将该机器指令放入ALU中，此时，在ALU中自动计算求和，并将结果放回寄存器AX中。

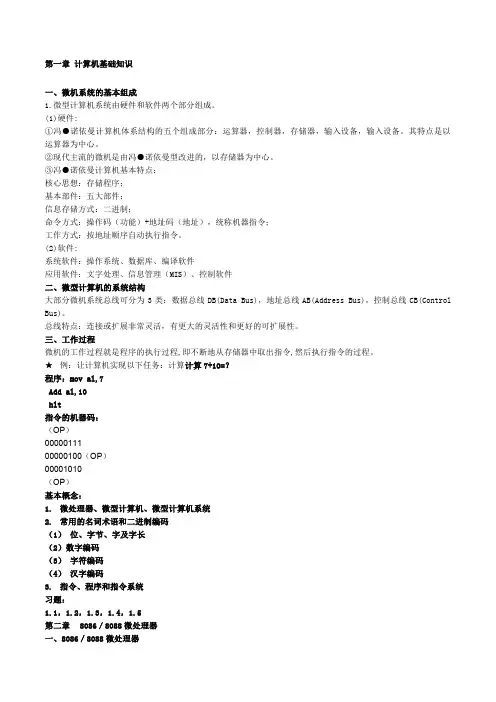

第一章计算机基础知识一、微机系统的基本组成1.微型计算机系统由硬件和软件两个部分组成。

(1)硬件:①冯●诺依曼计算机体系结构的五个组成部分：运算器，控制器，存储器，输入设备，输入设备。

其特点是以运算器为中心。

②现代主流的微机是由冯●诺依曼型改进的，以存储器为中心。

③冯●诺依曼计算机基本特点：核心思想：存储程序；基本部件：五大部件；信息存储方式：二进制；命令方式：操作码（功能）+地址码（地址），统称机器指令；工作方式：按地址顺序自动执行指令。

(2)软件:系统软件：操作系统、数据库、编译软件应用软件：文字处理、信息管理（MIS）、控制软件二、微型计算机的系统结构大部分微机系统总线可分为3类：数据总线DB(Data Bus)，地址总线AB(Address Bus)，控制总线CB(Control Bus)。

总线特点：连接或扩展非常灵活，有更大的灵活性和更好的可扩展性。

三、工作过程微机的工作过程就是程序的执行过程,即不断地从存储器中取出指令,然后执行指令的过程。

★例：让计算机实现以下任务：计算计算7+10=？程序：mov al,7Add al,10hlt指令的机器码：（OP）0000011100000100（OP）00001010（OP）基本概念：1.微处理器、微型计算机、微型计算机系统2.常用的名词术语和二进制编码（1）位、字节、字及字长（2）数字编码（3）字符编码（4）汉字编码3.指令、程序和指令系统习题：1.1，1.2，1.3，1.4，1.5第二章8086／8088微处理器一、8086／8088微处理器8086微处理器的内部结构：从功能上讲，由两个独立逻辑单元组成，即执行单元EU和总线接口单元BIU。

执行单元EU包括：4个通用寄存器（AX，BX，CX，DX，每个都是16位，又可拆位，拆成2个8位）、4个16位指针与变址寄存器（BP，SP，SI，DI）、16位标志寄存器FLAG（6个状态标志和3个控制标志）、16位算术逻辑单元(ALU)、数据暂存寄存器；EU功能：从BIU取指令并执行指令；计算偏移量。
