说明铸铁和低碳钢断口的特点

竭诚为您提供优质文档/双击可除低碳钢和铸铁压缩实验报告篇一：低碳钢和铸铁的拉伸与压缩试验低碳钢和铸铁的拉伸与压缩试验一、实验目的1．测定低碳钢在拉伸时的下屈服强度ReL、抗拉强度Rm、断后伸长率A和断面收缩率Z。

观察低碳钢在拉伸过程中的各种现象（包括屈服、强化、缩颈及断裂），并绘制拉伸图（F－?L曲线）。

2．测定铸铁的抗拉强度Rm。

3．测定铸铁的抗压强度?较。

bc，观察低碳钢和铸铁压缩时的变形和破坏现象，并进行比二、实验设备与试样材料试验机，试样分划机或冲点机，游标卡尺，低碳钢和铸铁的拉伸试样，压缩试样。

三、实验步骤1.低碳钢拉伸试验（1）试样准备为便于观察试样标距范围内伸长沿轴向的分布情况和测量拉断后的标距Lu，在试样平行长度内涂上快干着色涂料，然后用专门的划线机，在标距L0范围内每隔10mm（对长试样）或每隔5mm（对短试样）刻划一根圆周线，或用冲点机冲点标记，将标距L0分成10格。

因直径d0沿试样长度不均匀，故用游标卡尺在标距的两端及中间三个横截面Ⅰ、Ⅱ、Ⅲ处，在互相垂直的两个直径方向上各测量一次，记入表1-1，算出各自的平均直径，取其中最小的一个作为原始直径d0，计算试样的最小原始横截面面积s0，s0取三位有效数字。

（2）试验机准备根据低碳钢的抗拉强度Rm和试样原始横截面面积s0，由公式Fm=Rms0估算拉断试样所需的最大力Fm。

根据估算的Fm的大小，选择试验机合适的量程。

试验机调“零”。

（3）安装试样将试件的一段夹持在固定夹头内，移动可动夹头至适当位置，可靠地夹好试件的另一端。

（4）检查及试机请教师检查以上步骤完成情况，获得认可后在比例极限内施力至10kn，然后卸力至接近零点，以检查试验机工作是否正常。

（5）施力测读启动试验机加载部分，缓慢均匀地施力。

注意观察试件的拉伸图，参照图5-8所示的几种屈服图形，确定下屈服力FeL，记入表1-2。

过了屈服阶段后，可用较快的速度施力，直至试样断裂为止。

低碳钢和铸铁力学性能分析题目：低碳钢和铸铁的力学性能分析学院：机械工程学院学号：xxxxxxxxxxx 姓名：专业班级：xxx 指导老师：xxx 日期：2019年4月低碳钢和铸铁的力学性能分析作者：xxx作者单位：255000 山东理工大学摘要：材料的力学性能是指在外力作用下所表现出的抵抗能力。

由于载荷形式的不同，材料可表现出不同的力学性能，如强度、硬度、塑形、韧度、疲劳强度等。

材料的力学性能是零件设计、材料选择及工艺评定的主要依据。

本文主要讨论低碳钢和铸铁的力学性能在拉伸和压缩情况下的影响。

关键词：低碳钢、铸铁、拉伸、压缩（一）材料微观组成分析材料的微观结构几乎决定了外在性能，所以要了解研究材料的性能必须深入研究材料的组成成分。

而研究材料的组成成分需要从下面这张铁碳合金相图说起。

这张图记录了奥氏体在在不同温度下的恒温转变时组成成份和物质状态的变化。

低碳钢是指碳含量低于0.3%的碳素钢;铸铁是指碳含量在2.11%-6.69%的金属，其中用于拉伸和压缩试验的铸铁为灰口铸铁，成分一般范围为Wc=2.5%-4.0% Wsi=1.0%-2.2% Wmn=0.5%-1.3%Ws≤0.15% Wp≤0.3%。

低碳钢经过奥氏体转变的基体是铁素体和珠光体，灰口铸铁的基体是珠光体二次渗碳体和莱氏体。

铁素体和工业纯铁相似，塑形韧性较好，强度硬度较低。

渗碳体是一种复杂的间隙化合物，硬度很高，但塑性和韧性几乎为零，是钢中的主要强化相。

珠光体是铁素体和渗碳体的机械混合物，常见的形态是两者呈片层相间分布，片层越细强度越高。

铸铁中的莱氏体是由珠光体和渗碳体组成的机械混合物，其中渗碳体较多，脆性大，硬度高，塑形很差。

12（二）拉伸试验12A :奥氏体 F:铁素体 P:珠光体 Fe3C:渗碳体 Ld：莱氏体δ：固相区 L:液相区1低碳钢碳含量较低，请强度硬度低，塑形较好，拉伸实验结果3如图可分为四个阶段，即弹性阶段、屈服阶段、强化阶段和局部变形阶段，对应应力大小分别为ζe、ζs、ζp,材料的变形程度逐渐变大。

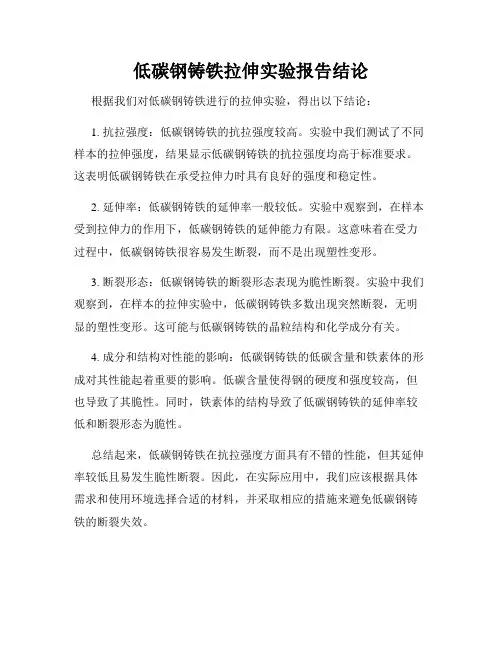

低碳钢铸铁拉伸实验报告结论根据我们对低碳钢铸铁进行的拉伸实验，得出以下结论：
1. 抗拉强度：低碳钢铸铁的抗拉强度较高。

实验中我们测试了不同样本的拉伸强度，结果显示低碳钢铸铁的抗拉强度均高于标准要求。

这表明低碳钢铸铁在承受拉伸力时具有良好的强度和稳定性。

2. 延伸率：低碳钢铸铁的延伸率一般较低。

实验中观察到，在样本受到拉伸力的作用下，低碳钢铸铁的延伸能力有限。

这意味着在受力过程中，低碳钢铸铁很容易发生断裂，而不是出现塑性变形。

3. 断裂形态：低碳钢铸铁的断裂形态表现为脆性断裂。

实验中我们观察到，在样本的拉伸实验中，低碳钢铸铁多数出现突然断裂，无明显的塑性变形。

这可能与低碳钢铸铁的晶粒结构和化学成分有关。

4. 成分和结构对性能的影响：低碳钢铸铁的低碳含量和铁素体的形成对其性能起着重要的影响。

低碳含量使得钢的硬度和强度较高，但也导致了其脆性。

同时，铁素体的结构导致了低碳钢铸铁的延伸率较低和断裂形态为脆性。

总结起来，低碳钢铸铁在抗拉强度方面具有不错的性能，但其延伸率较低且易发生脆性断裂。

因此，在实际应用中，我们应该根据具体需求和使用环境选择合适的材料，并采取相应的措施来避免低碳钢铸铁的断裂失效。

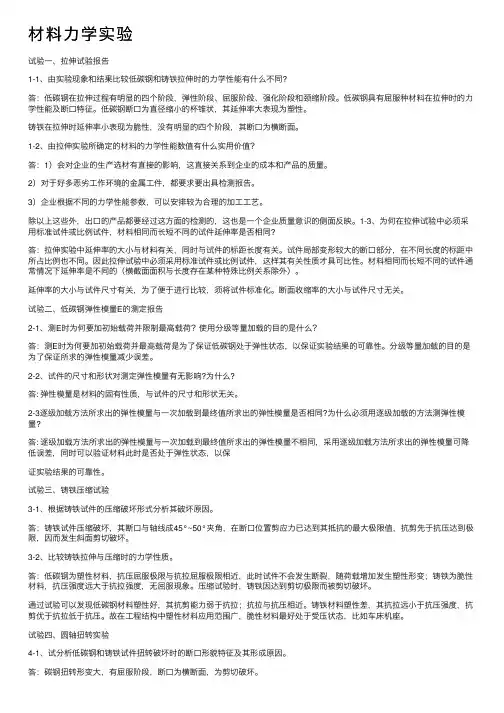

材料⼒学实验试验⼀、拉伸试验报告1-1、由实验现象和结果⽐较低碳钢和铸铁拉伸时的⼒学性能有什么不同?答：低碳钢在拉伸过程有明显的四个阶段，弹性阶段、屈服阶段、强化阶段和颈缩阶段。

低碳钢具有屈服种材料在拉伸时的⼒学性能及断⼝特征。

低碳钢断⼝为直径缩⼩的杯锥状，其延伸率⼤表现为塑性。

铸铁在拉伸时延伸率⼩表现为脆性，没有明显的四个阶段，其断⼝为横断⾯。

1-2、由拉伸实验所确定的材料的⼒学性能数值有什么实⽤价值？答：1）会对企业的⽣产选材有直接的影响，这直接关系到企业的成本和产品的质量。

2）对于好多恶劣⼯作环境的⾦属⼯件，都要求要出具检测报告。

3）企业根据不同的⼒学性能参数，可以安排较为合理的加⼯⼯艺。

除以上这些外，出⼝的产品都要经过这⽅⾯的检测的，这也是⼀个企业质量意识的侧⾯反映。

1-3、为何在拉伸试验中必须采⽤标准试件或⽐例试件，材料相同⽽长短不同的试件延伸率是否相同?答：拉伸实验中延伸率的⼤⼩与材料有关，同时与试件的标距长度有关。

试件局部变形较⼤的断⼝部分，在不同长度的标距中所占⽐例也不同。

因此拉伸试验中必须采⽤标准试件或⽐例试件，这样其有关性质才具可⽐性。

材料相同⽽长短不同的试件通常情况下延伸率是不同的（横截⾯⾯积与长度存在某种特殊⽐例关系除外）。

延伸率的⼤⼩与试件尺⼨有关，为了便于进⾏⽐较，须将试件标准化。

断⾯收缩率的⼤⼩与试件尺⼨⽆关。

试验⼆、低碳钢弹性模量E的测定报告2-1、测E时为何要加初始载荷并限制最⾼载荷？使⽤分级等量加载的⽬的是什么？答：测E时为何要加初始载荷并最⾼载荷是为了保证低碳钢处于弹性状态，以保证实验结果的可靠性。

分级等量加载的⽬的是为了保证所求的弹性模量减少误差。

2-2、试件的尺⼨和形状对测定弹性模量有⽆影响?为什么?答: 弹性模量是材料的固有性质，与试件的尺⼨和形状⽆关。

2-3逐级加载⽅法所求出的弹性模量与⼀次加载到最终值所求出的弹性模量是否相同?为什么必须⽤逐级加载的⽅法测弹性模量?答: 逐级加载⽅法所求出的弹性模量与⼀次加载到最终值所求出的弹性模量不相同，采⽤逐级加载⽅法所求出的弹性模量可降低误差，同时可以验证材料此时是否处于弹性状态，以保证实验结果的可靠性。

1.比较低碳钢和铸铁的机械性能有何不同
低碳钢是塑性材料，抗拉强度大，分为弹性阶段、屈服阶段、强化阶段、局部变形阶段。

而铸铁是脆性材料，抗拉强度小，没有屈服和缩颈现象，拉断前的应变很小。

2试件的形状和尺寸对测定弹性模量有无影响
弹性模量之和零件的材料有关。

至于零件的形状和尺寸改变不会影响弹性模量。

1为何低碳钢压缩时测不出破坏荷载，而铸铁压缩时测不出屈服荷载？
低碳钢延伸率大，在承受压缩荷载时，起初变形较小，力的大小沿直线上升，载荷进一步加大时，试件被压成鼓形，最后压成饼形而不破坏，故其强度极限无法测定。

也就是说低碳钢压缩时弹性模量E和屈服极限σS与拉伸时相同，不存在抗压强度极限。

铸铁是脆性材料其情况正好与低碳钢相反，没有屈服现象，所以压缩时测不出屈服载荷
3.通过拉伸与压缩实验，比较低碳钢的屈服极限在拉伸与压缩时的差别？
屈服极限:屈服极限是使试样产生给定的永久变形时所需要的应力,金属材料试样承受的外力超过材料的弹性极限时,虽然应力不再增加,但是试样仍发生明显的塑性变形,这种现象称为屈服.
低碳钢的拉伸屈服极限:有一个比较明显的点,即试件会比较明显的被突然拉长. 低碳钢的压缩屈服极限:没有有一个比较明显的点.因为它会随压力增加,截面积变大.。

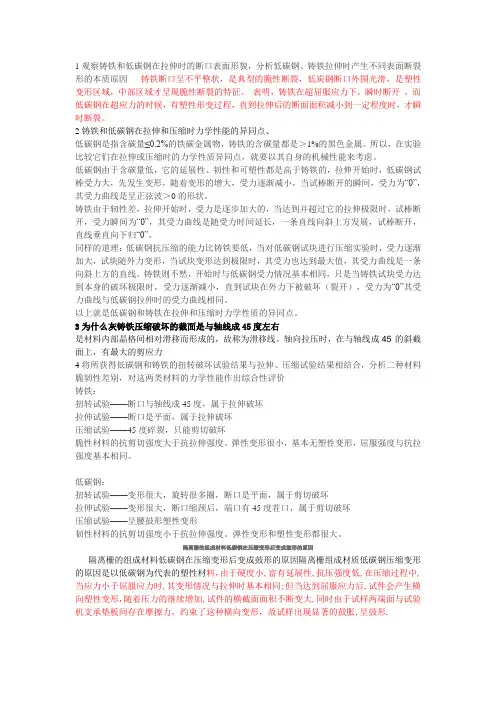

1观察铸铁和低碳钢在拉伸时的断口表面形貌，分析低碳钢、铸铁拉伸时产生不同表面断裂形的本质原因铸铁断口呈不平整状，是典型的脆性断裂，低炭钢断口外围光滑，是塑性变形区域，中部区域才呈现脆性断裂的特征。

表明，铸铁在超屈服应力下，瞬时断开，而低碳钢在超应力的时候，有塑性形变过程，直到拉伸后的断面面积减小到一定程度时，才瞬时断裂。

2铸铁和低碳钢在拉伸和压缩时力学性能的异同点、低碳钢是指含碳量≤0.2%的铁碳金属物，铸铁的含碳量都是＞1%的黑色金属。

所以，在实验比较它们在拉伸或压缩时的力学性质异同点，就要以其自身的机械性能来考虑。

低碳钢由于含碳量低，它的延展性、韧性和可塑性都是高于铸铁的，拉伸开始时，低碳钢试棒受力大，先发生变形，随着变形的增大，受力逐渐减小，当试棒断开的瞬间，受力为“0”，其受力曲线是呈正弦波＞0的形状。

铸铁由于轫性差，拉伸开始时，受力是逐步加大的，当达到并超过它的拉伸极限时，试棒断开，受力瞬间为“0”，其受力曲线是随受力时间延长，一条直线向斜上方发展，试棒断开，直线垂直向下归“0”。

同样的道理：低碳钢抗压缩的能力比铸铁要低，当对低碳钢试块进行压缩实验时，受力逐渐加大，试块随外力变形，当试块变形达到极限时，其受力也达到最大值，其受力曲线是一条向斜上方的直线。

铸铁则不然，开始时与低碳钢受力情况基本相同，只是当铸铁试块受力达到本身的破坏极限时，受力逐渐减小，直到试块在外力下被破坏（裂开），受力为“0”其受力曲线与低碳钢拉伸时的受力曲线相同。

以上就是低碳钢和铸铁在拉伸和压缩时力学性质的异同点。

3为什么灰铸铁压缩破坏的截面是与轴线成45度左右是材料内部晶格间相对滑移而形成的，故称为滑移线。

轴向拉压时，在与轴线成45°的斜截面上，有最大的剪应力4将所获得低碳钢和铸铁的扭转破坏试验结果与拉伸、压缩试验结果相结合，分析二种材料脆韧性差别，对这两类材料的力学性能作出综合性评价铸铁：扭转试验——断口与轴线成45度，属于拉伸破坏拉伸试验——断口是平面，属于拉伸破坏压缩试验——45度碎裂，只能剪切破坏脆性材料的抗剪切强度大于抗拉伸强度。

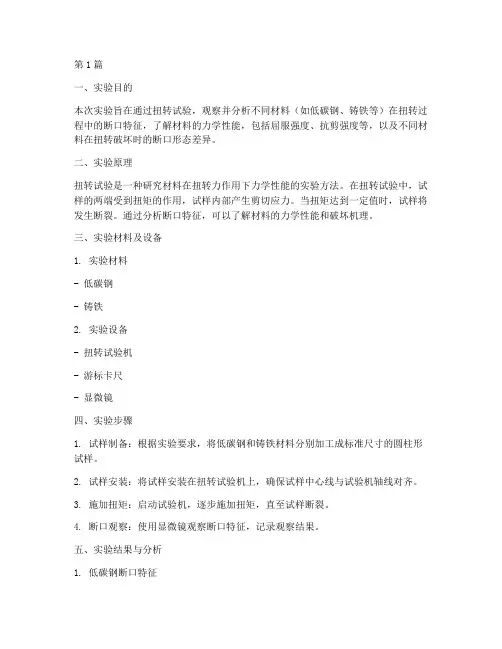

第1篇一、实验目的本次实验旨在通过扭转试验，观察并分析不同材料（如低碳钢、铸铁等）在扭转过程中的断口特征，了解材料的力学性能，包括屈服强度、抗剪强度等，以及不同材料在扭转破坏时的断口形态差异。

二、实验原理扭转试验是一种研究材料在扭转力作用下力学性能的实验方法。

在扭转试验中，试样的两端受到扭矩的作用，试样内部产生剪切应力。

当扭矩达到一定值时，试样将发生断裂。

通过分析断口特征，可以了解材料的力学性能和破坏机理。

三、实验材料及设备1. 实验材料- 低碳钢- 铸铁2. 实验设备- 扭转试验机- 游标卡尺- 显微镜四、实验步骤1. 试样制备：根据实验要求，将低碳钢和铸铁材料分别加工成标准尺寸的圆柱形试样。

2. 试样安装：将试样安装在扭转试验机上，确保试样中心线与试验机轴线对齐。

3. 施加扭矩：启动试验机，逐步施加扭矩，直至试样断裂。

4. 断口观察：使用显微镜观察断口特征，记录观察结果。

五、实验结果与分析1. 低碳钢断口特征低碳钢在扭转试验中，断口呈现典型的杯锥形，可分为以下几个区域：- 纤维区：位于断口的外围，呈纤维状，反映了材料在扭转过程中的塑性变形。

- 放射区：位于纤维区内部，呈放射状，反映了材料在断裂前发生的微裂纹扩展。

- 心部区：位于断口的中心，呈锥形，反映了材料在断裂瞬间的应力集中。

低碳钢的断口特征表明，其具有较好的塑性和韧性，能够在断裂前发生较大的塑性变形。

2. 铸铁断口特征铸铁在扭转试验中，断口呈现沿大约45°斜截面破坏，断口粗糙，可分为以下几个区域：- 纤维区：位于断口的外围，呈纤维状，反映了材料在扭转过程中的塑性变形。

- 解理区：位于纤维区内部，呈层状，反映了材料在断裂前发生的解理断裂。

- 心部区：位于断口的中心，呈锥形，反映了材料在断裂瞬间的应力集中。

铸铁的断口特征表明，其抗拉强度较差，容易发生脆性断裂。

3. 断口形态差异分析低碳钢和铸铁在扭转试验中的断口形态存在明显差异，主要原因如下：- 材料性能差异：低碳钢具有良好的塑性和韧性，能够在断裂前发生较大的塑性变形；而铸铁的抗拉强度较差，容易发生脆性断裂。

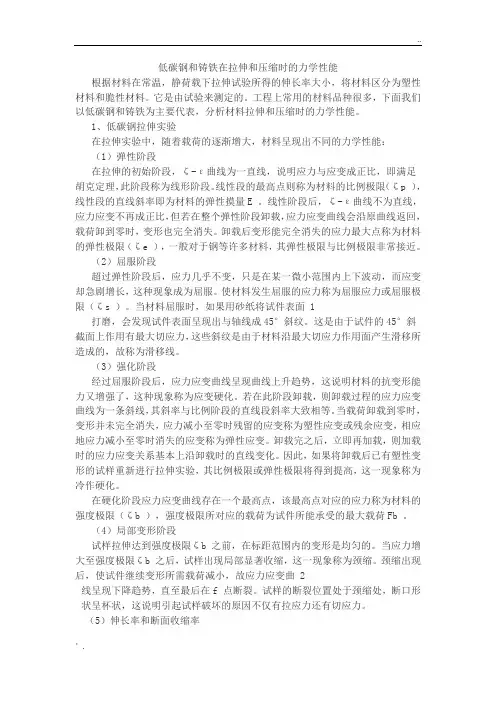

低碳钢和铸铁在拉伸和压缩时的力学性能根据材料在常温，静荷载下拉伸试验所得的伸长率大小，将材料区分为塑性材料和脆性材料。

它是由试验来测定的。

工程上常用的材料品种很多，下面我们以低碳钢和铸铁为主要代表，分析材料拉伸和压缩时的力学性能。

1、低碳钢拉伸实验在拉伸实验中，随着载荷的逐渐增大，材料呈现出不同的力学性能：（1）弹性阶段在拉伸的初始阶段，ζ-ε曲线为一直线，说明应力与应变成正比，即满足胡克定理，此阶段称为线形阶段。

线性段的最高点则称为材料的比例极限（ζp ），线性段的直线斜率即为材料的弹性摸量E 。

线性阶段后，ζ-ε曲线不为直线，应力应变不再成正比，但若在整个弹性阶段卸载，应力应变曲线会沿原曲线返回，载荷卸到零时，变形也完全消失。

卸载后变形能完全消失的应力最大点称为材料的弹性极限（ζe ），一般对于钢等许多材料，其弹性极限与比例极限非常接近。

（2）屈服阶段超过弹性阶段后，应力几乎不变，只是在某一微小范围内上下波动，而应变却急剧增长，这种现象成为屈服。

使材料发生屈服的应力称为屈服应力或屈服极限（ζs ）。

当材料屈服时，如果用砂纸将试件表面 1打磨，会发现试件表面呈现出与轴线成45°斜纹。

这是由于试件的45°斜截面上作用有最大切应力，这些斜纹是由于材料沿最大切应力作用面产生滑移所造成的，故称为滑移线。

（3）强化阶段经过屈服阶段后，应力应变曲线呈现曲线上升趋势，这说明材料的抗变形能力又增强了，这种现象称为应变硬化。

若在此阶段卸载，则卸载过程的应力应变曲线为一条斜线，其斜率与比例阶段的直线段斜率大致相等。

当载荷卸载到零时，变形并未完全消失，应力减小至零时残留的应变称为塑性应变或残余应变，相应地应力减小至零时消失的应变称为弹性应变。

卸载完之后，立即再加载，则加载时的应力应变关系基本上沿卸载时的直线变化。

因此，如果将卸载后已有塑性变形的试样重新进行拉伸实验，其比例极限或弹性极限将得到提高，这一现象称为冷作硬化。

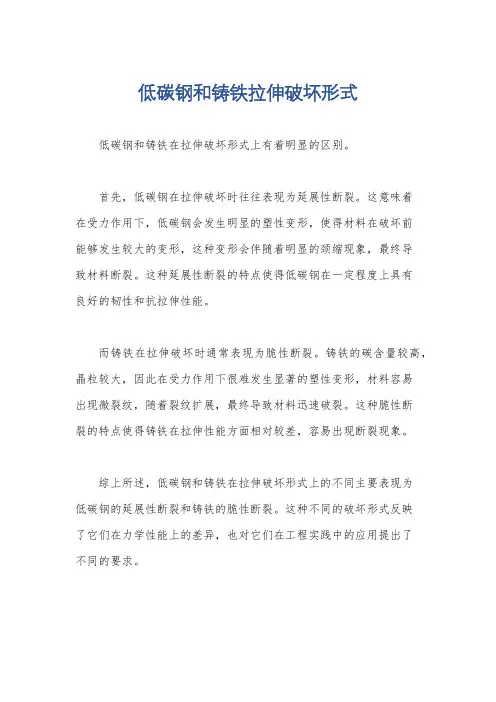

低碳钢和铸铁拉伸破坏形式
低碳钢和铸铁在拉伸破坏形式上有着明显的区别。

首先，低碳钢在拉伸破坏时往往表现为延展性断裂。

这意味着
在受力作用下，低碳钢会发生明显的塑性变形，使得材料在破坏前
能够发生较大的变形，这种变形会伴随着明显的颈缩现象，最终导
致材料断裂。

这种延展性断裂的特点使得低碳钢在一定程度上具有
良好的韧性和抗拉伸性能。

而铸铁在拉伸破坏时通常表现为脆性断裂。

铸铁的碳含量较高，晶粒较大，因此在受力作用下很难发生显著的塑性变形，材料容易
出现微裂纹，随着裂纹扩展，最终导致材料迅速破裂。

这种脆性断
裂的特点使得铸铁在拉伸性能方面相对较差，容易出现断裂现象。

综上所述，低碳钢和铸铁在拉伸破坏形式上的不同主要表现为
低碳钢的延展性断裂和铸铁的脆性断裂。

这种不同的破坏形式反映
了它们在力学性能上的差异，也对它们在工程实践中的应用提出了
不同的要求。

铸铁和低碳钢拉伸断口形状1. 引言1.1 铸铁与低碳钢的基本介绍铸铁是一种以铁为主要合金元素，通常含有2-4%的碳和其他元素（如硅、锰、磷等）的合金材料。

它具有良好的铸造性能和耐磨性，广泛用于制造机床床身、汽车零部件、建筑结构等领域。

铸铁根据不同的碳含量和合金元素含量可分为灰铸铁、球墨铸铁等不同种类。

低碳钢是一种碳含量较低的钢铁材料，通常碳含量在0.04-0.30%之间。

它具有良好的可塑性、焊接性和加工性，广泛用于制造汽车零部件、管道、结构件等领域。

低碳钢的强度和硬度一般较低，但具有良好的延展性和韧性。

铸铁和低碳钢作为常见的金属材料，在工程领域有着广泛的应用。

它们的特性和性能在很大程度上决定了材料在使用过程中的表现。

对于铸铁和低碳钢的拉伸断口形状的研究，不仅可以帮助我们更好地了解材料的力学性能，还可以指导工程实践中的材料选择和设计。

在本文中，我们将探讨铸铁和低碳钢的拉伸断口形状特点，比较它们之间的异同，并讨论影响铸铁和低碳钢拉伸断口形状的因素以及工程实践中的应用。

1.2 拉伸断口形状的重要性拉伸断口形状是材料在受力作用下破裂时的外观特征，是反映材料加工性能、组织性能和力学性能的重要指标之一。

通过观察和分析材料的拉伸断口形状，可以了解材料的断裂方式、脆性或韧性，从而评价材料的强度、韧性以及其在工程应用中的适用性。

拉伸断口形状的分析可以帮助工程师和研究人员了解材料的性能特点，选择最适合的材料用于特定的工程应用。

不同的断口形状代表了材料的不同性能特点，例如粗糙的断口表明材料存在缺陷或者含有夹杂物，而平坦的断口则表明材料具有较好的韧性和强度。

对铸铁和低碳钢的拉伸断口形状进行分析对于评价材料的性能、优化材料的组织结构以及改进材料的加工工艺具有重要意义。

只有深入了解拉伸断口形状的特点和影响因素，才能更好地提高材料的质量和性能，推动材料科学领域的发展。

2. 正文2.1 铸铁的拉伸断口形状特点1. 针状断口：铸铁在拉伸过程中通常会形成细小的针状断口，这是由于铸铁中的碳微粒在应力作用下发生断裂而形成的。

低碳钢与铸铁材料力学性能差异
低碳钢和铸铁材料在力学性能上有一些差异。

1. 强度：低碳钢的强度通常高于铸铁。

低碳钢具有较高的屈服强度和抗拉强度，适用于要求较高强度的应用。

而铸铁的强度比较低，通常用于对强度要求不高的应用。

2. 延展性：低碳钢比铸铁具有更好的延展性。

低碳钢可以在一定程度上进行变形和拉伸，而铸铁的延展性较差，易于断裂。

3. 韧性：低碳钢比铸铁有更好的韧性。

韧性是指材料在受力下可以吸收和消散能量的能力，低碳钢具有较好的抗冲击性能和抗疲劳性能，而铸铁的韧性相对较差。

4. 硬度：铸铁通常比低碳钢具有更高的硬度。

铸铁在冷却过程中会形成大量的碳化物，在材料中形成硬而脆的组织，因此具有较高的硬度。

低碳钢通常具有较低的硬度。

需要注意的是，具体的力学性能差异还取决于具体的低碳钢和铸铁的成分和处理方式。

某些特殊情况下，铸铁的一些特殊合金成分可以提高其强度和硬度，而低碳钢也可以通过热处理等方式来改变其力学性能。

低碳钢和铸铁材料的扭转破坏原因
低碳钢和铸铁材料的扭转破坏原因有很大的不同，具体如下：
1、低碳钢
低碳钢由于其组织和机械性能的特点，在扭转作用下容易发生塑性变形，因此其扭转破坏主要是由塑性变形引起的。

具体来说，当低碳钢受到扭转力作用时，其横截面上的应力分布不均匀，最大的应力出现在沿着厚度方向的中间位置，并且应力的大小会随着厚度的增加而减小。

在扭转力的作用下，低碳钢的横截面会逐渐变成椭圆形的形状，并且最终发生塑性变形。

2、铸铁
相比之下，铸铁的扭转破坏主要是由脆性变形引起的。

铸铁中的石墨和基体之间存在很大的电位差，当铸铁受到扭转力作用时，这些不同的部分会发生相对滑动，从而产生剪切应力。

当剪切应力超过铸铁的剪切强度时，铸铁就会发生脆性变形，产生裂纹，最终导致扭转破坏。

总之，低碳钢和铸铁材料的扭转破坏原因有很大的不同，需要根据不同材料的特性和应力状态进行分析和预防。

低碳钢和铸铁拉伸时破坏原因
低碳钢和铸铁是两种常见的材料。

在进行拉伸测试时，它们可能会出现破坏现象。

那么，这些破坏现象是什么原因引起的呢？本文将从以下几个方面进行探讨。

1. 材料强度
低碳钢和铸铁的强度是决定其拉伸破坏的关键因素。

低碳钢的强度较高，因此其更难破坏。

与之相反，铸铁的强度较低，容易在拉伸过程中出现破坏。

2. 材料的韧性
韧性是一个材料在受力过程中承受塑性变形的能力。

在拉伸测试时，如果材料的韧性不足，很容易在受到极端应力时出现破坏。

低碳钢通常具有较高的韧性，因此其更难破坏。

而铸铁的韧性较差，拉伸时容易出现断裂等现象。

3. 金相结构
金相结构是指材料的微观结构。

不同的金相结构会影响材料的力学性能。

对于低碳钢而言，通常具有致密的奥氏体结构，因此其强度和韧性均较好。

而铸铁的金相结构通常是片状珠光体，这种结构在受到应力时容易产生裂纹，因此容易在拉伸测试时出现破坏。

4. 热处理工艺
热处理工艺是指对材料进行热处理以改变其金相结构和力学性能的过程。

不同的热处理工艺会对材料的拉伸性能产生不同的影响。

例如，
通过正火可以增加低碳钢的硬度和强度，提高其抗拉强度和韧性。

而
对于铸铁，热处理则主要通过调节其铸造温度和速度来改善其金相结
构和力学性能。

综上所述，低碳钢和铸铁在拉伸测试时出现破坏的原因主要有材料强度、韧性、金相结构以及热处理工艺等方面的差异。

了解这些差异，
可以帮助我们更好地选择适合的材料，从而提高产品的品质和可靠性。

第一部分基本实验实验一低碳钢和铸铁的拉伸实验一、实验目的：1、测定低碳钢在拉伸时屈服极限σs 、强度极限σb、延伸率δ和截面收缩率Ψ。

2、观察低碳钢拉伸过程中的各种现象（包括屈服、强化、颈缩等现象）,及拉伸图（P-ΔL曲线）。

3、测定铸铁拉伸时的强度极限σb。

4、比较低碳钢与铸铁抗拉性能的特点，并进行断口分析。

二、实验设备：1、万能材料实验机2、游标卡尺三、试件：由于试件的形状和尺寸对实验结果有一定的影响。

为了便于互相比较应按统一规定加工成标准试件。

试件加工须按《金属拉伸实验试样》（GB6397-86）的有关要求进行。

本实验的试件采用国家标准（GB6397-86）所规定的圆棒试件，尺寸为d=10mm，标距长度L=100mm，见图1-1。

为测定低碳钢的断后延伸率δ，须用刻线机在试样标距范围内刻划圆周线，将标距L分为等长的10格。

图1-1 圆形拉伸试件四、实验原理和方法拉伸实验是测定材料力学性能最基本的实验之一。

材料的力学性能如：屈服极限、强度极限、延伸率、截面收缩率等均是由拉伸破坏实验确定的。

1、低碳钢（1）力-伸长曲线的绘制：通过实验机绘图装置可自动绘成以轴向力P为纵坐标、试件伸长量ΔL为横坐标的力-伸长曲线（P-ΔL图），如图1-2所示。

低碳钢的力-伸长曲线是一种典型的形式，整个拉伸变形分四个阶段：弹性阶段、屈服阶段、强化阶段和颈缩阶段。

应当指出，绘图仪所绘出的拉伸变形ΔL是整个试件（不只是标距部分）的伸长，而且还包括机器本身的弹性变形和试件头部在夹头中的滑动等。

试件开始受力时，头部夹头中的滑动很大，故绘出的拉伸图最初一般是曲线。

图1-2 低碳钢拉伸图（2）屈服极限的测定：随着荷载的增加，变形也与荷载呈正比增加，P-ΔL图上为一直线，此即直线弹性段。

过了直线弹性段，尚有一极小的非直线弹性段。

弹性阶段包括直线弹性段和非直线弹性段。

当荷载增加到一定程度，测力指针往回偏转，继而缓慢的来回摆动，相应地在P-ΔL图上画出一段锯齿形曲线，此段即屈服阶段。

竭诚为您提供优质文档/双击可除低碳钢和铸铁压缩实验报告篇一：低碳钢和铸铁的拉伸与压缩试验低碳钢和铸铁的拉伸与压缩试验一、实验目的1．测定低碳钢在拉伸时的下屈服强度ReL、抗拉强度Rm、断后伸长率A和断面收缩率Z。

观察低碳钢在拉伸过程中的各种现象（包括屈服、强化、缩颈及断裂），并绘制拉伸图（F－?L曲线）。

2．测定铸铁的抗拉强度Rm。

3．测定铸铁的抗压强度?较。

bc，观察低碳钢和铸铁压缩时的变形和破坏现象，并进行比二、实验设备与试样材料试验机，试样分划机或冲点机，游标卡尺，低碳钢和铸铁的拉伸试样，压缩试样。

三、实验步骤1.低碳钢拉伸试验（1）试样准备为便于观察试样标距范围内伸长沿轴向的分布情况和测量拉断后的标距Lu，在试样平行长度内涂上快干着色涂料，然后用专门的划线机，在标距L0范围内每隔10mm（对长试样）或每隔5mm（对短试样）刻划一根圆周线，或用冲点机冲点标记，将标距L0分成10格。

因直径d0沿试样长度不均匀，故用游标卡尺在标距的两端及中间三个横截面Ⅰ、Ⅱ、Ⅲ处，在互相垂直的两个直径方向上各测量一次，记入表1-1，算出各自的平均直径，取其中最小的一个作为原始直径d0，计算试样的最小原始横截面面积s0，s0取三位有效数字。

（2）试验机准备根据低碳钢的抗拉强度Rm和试样原始横截面面积s0，由公式Fm=Rms0估算拉断试样所需的最大力Fm。

根据估算的Fm的大小，选择试验机合适的量程。

试验机调“零”。

（3）安装试样将试件的一段夹持在固定夹头内，移动可动夹头至适当位置，可靠地夹好试件的另一端。

（4）检查及试机请教师检查以上步骤完成情况，获得认可后在比例极限内施力至10kn，然后卸力至接近零点，以检查试验机工作是否正常。

（5）施力测读启动试验机加载部分，缓慢均匀地施力。

注意观察试件的拉伸图，参照图5-8所示的几种屈服图形，确定下屈服力FeL，记入表1-2。

过了屈服阶段后，可用较快的速度施力，直至试样断裂为止。
