施工组织方案报审表一、施工单位基本情况。
1.1 施工单位名称，XXX建筑工程有限公司。
1.2 法定代表人，XXX。
1.3 注册资金，XXX万元。
1.4 注册地址，XXX。
1.5 联系电话，XXX。
1.6 施工资质，AAA级。
1.7 主要施工人员资质，AAA级。
1.8 施工项目名称，XXX工程。
1.9 施工地点，XXX。
1.10 施工规模，XXX平方米。
1.11 施工期限，XXX年月日至XXX年月日。
二、工程概况。
2.1 工程名称，XXX项目。
2.2 工程地点，XXX。
2.3 工程范围，XXX。
2.4 工程内容，XXX。
2.5 工程特点，XXX。
2.6 工程施工难点，XXX。
2.7 工程施工重点，XXX。
三、施工组织方案。
3.1 施工组织设计。
根据工程特点和施工难点，制定详细的施工组织设计方案，包括施工方案、作业程序、安全技术措施、质量控制措施等。
确保施工过程安全、高效、质量可控。
3.2 施工组织管理。
建立健全的施工组织管理体系，明确施工人员职责分工，加强施工现场管理，确保施工进度和质量。
3.3 施工组织协调。
加强与相关部门和单位的沟通协调，确保施工过程中各项工作的顺利进行。
3.4 施工组织安全。
制定施工安全管理方案，加强安全教育培训，做好施工现场安全防护工作，确保施工过程中人员和设备的安全。
3.5 施工组织质量。
建立质量管理体系，加强对施工过程的质量控制，确保工程质量达到设计要求。
四、施工组织方案的优势。
4.1 技术先进。
采用先进的施工技术和设备，提高施工效率，确保施工质量。
4.2 组织合理。
合理分工，协调配合，确保施工进度。
4.3 安全可靠。
严格遵守施工安全规定，确保施工过程中的安全。
4.4 质量可控。
严格按照施工质量要求进行施工，确保工程质量。
五、施工组织方案的实施。
5.1 严格按照施工组织方案进行实施，确保施工过程中各项工作的顺利进行。
5.2 加强施工现场管理，确保施工现场的秩序井然。
5.3 加强与相关部门和单位的沟通协调，及时解决施工中出现的问题。
工程名称：安顺市人民医院建设项目编号：2013001
本表由项目经理部填报，经总工程师审批后，项目经理部、职能部门、总工程师各保存一份。
工程名称：安顺市人民医院建设项目编号：2013002
本表由项目经理部填报，经总工程师审批后，项目经理部、职能部门、总工程师各保存一份。
工程名称：安顺市人民医院建设项目编号：2013003
本表由项目经理部填报，经总工程师审批后，项目经理部、职能部门、总工程师各保存一份。
工程名称：安顺市人民医院建设项目编号：2013004
本表由项目经理部填报，经总工程师审批后，项目经理部、职能部门、总工程师各保存一份。
工程名称：安顺市人民医院建设项目编号：2013005
本表由项目经理部填报，经总工程师审批后，项目经理部、职能部门、总工程师各保存一份。
工程名称：安顺市人民医院建设项目编号：2013006
本表由项目经理部填报，经总工程师审批后，项目经理部、职能部门、总工程师各保存一份。
工程名称：安顺市人民医院建设项目编号：2013007
本表由项目经理部填报，经总工程师审批后，项目经理部、职能部门、总工程师各保存一份。
工程名称：安顺市人民医院建设项目编号：2013008。
![[建筑]临时用电资料范本](https://img.taocdn.com/s1/m/9d732edaf61fb7360b4c65e6.png)
工程项目施工现场安全资料资料类别：AQ-C7类工程资料名称：临时用电管理资料编制单位：××工程项目施工用电资料目录工程项目施工现场安全资料(一)临时用电施工组织设计及变更资料资料类别：AQ-C7类资料内容：临时用电施工组织设计资料应包括：1、现场勘测基本情况：2、负荷计算：可采用需要系数法。
是根据现场用电情况计算用电设备，以及作为供电变压器和发电机、导线截面、配电装置和电器的主要依据。
3、变压器选型及变配电室设计：确定现场变压器、配电室、总配电箱和分配电箱的位置。
闸箱位置的设置原则：尽量靠近负荷中心，减少电能损耗；进出线方便。
4、配电线路设计（包括线径计算、选择）根据每一回路的计算负荷，按发热条件选择导线截面（电压损失和机械强度）；确定线路走向及线路敷设方式。
线路敷设方式：配电线路设计主要是选择和确定线路走向，配线方式（架空线或埋地电缆等），敷设要求、导线排列，选择和确定配线型号、规格；选择和确定其周围的防护设施等。
5、配电箱与开关箱设计，选择开关电器的规格型号。
6、接地与接地装置设计7、防雷设计8、编制安全用电技术措施和电气防火措施9、绘制电气平面图、立面图和接线系统图。
临时用电图纸必须单独绘制，作为临时用电施工的依据。
平面图中应包括现场正式工程、临时建筑和用电设备位置以及相应的设备容量；变电、总配电箱、分配电箱、开关箱、各种接地、各种照明的位置、容量和方式；配电线路的分路、走向、型式和敷设方法；电杆、拉线、路灯的设置，以及电缆、导线的截面、根数；TN-S系统PE线的设置方法。
立面图是指配电室装设成列配电屏时的要求。
系统图（单线）包括从电源进线开始经过变压器、总配电箱、分配电箱、开关箱、到用电设备的单线系统图。
三级配电箱的接线图及进、出线路；标注开关电器、配电线的规格型号；标注配电装置容量；标注基本保护系统的类别。
10、上一级技术部门审批资料附：临时用电施工组织设计内容临时用电线路在六个月以上的，应按正式线路架设。

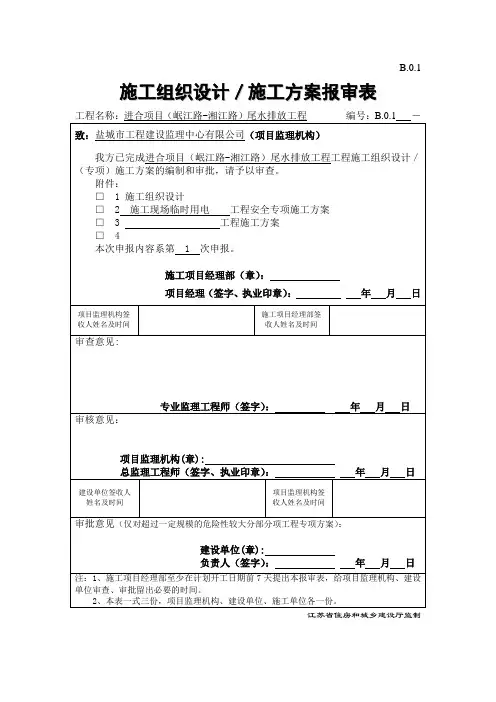

表B.0.1 施工组织设计/（专项）施工方案报审表工程名称：正和集团油品质量升级项目编号：注：本表一式三份，项目监理机构、建设单位、施工单位各一份。
正和集团油品升级项目临时用电施工方案山东起凤建工股份有限公司二零一六年七月临时用电施工方案审批表工地临时用电施工方案一、编制依据《低压配电设计规范》GB50054-2011中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-2014中国建筑工业出版社《通用用电设备配电设计规范》GB50055-2011中国建筑工业出版社《供配电系统设计规范》GB50052-2009中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社二、工程概况本工程为正和集团油品质量升级项目，建筑面积约3000平方米，锅炉房约2400 ，烟囱高100m，结构设计为烟囱剪力墙结构、锅炉房框架结构，抗震烈度7度。
三、施工条件施工现场用电量统计表共计：152.4 kw四、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。
(2)现场采用380V低压供电，设两个配电总箱，内有计量设备，采用TN-S系统供电。
(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级保护。
(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。
2、确定用电负荷:锅炉房：(1)插入式振动器（3台）K x = 0.3,Cosφ= 0.7,tgφ= 1.02P js = K x×P e = 0.3×6= 1.8kWQ js = P js×tgφ= 1.8×1.02 = 1.836kvar(2)平板式振动器（1台）K x = 0.3,Cosφ= 0.7,tgφ= 1.02P js = K x×P e = 0.3×2.2 = 0.66kWQ js = P js×tgφ= 0.66×1.02 = 0.673kvar(3)交流电焊机（1台）K x = 0.5,Cosφ= 0.4,tgφ= 2.291P js = K x×P e = 0.5×36 = 18kWQ js = P js×tgφ= 18×2.291 = 41.238kvar(4)塔式起重机（1台）K x = 0.85,Cosφ= 0.6,tgφ= 1.333P js = K x×P e = 0.85×35 =29.75kWQ js = P js×tgφ= 59.5×1.333 =39.66kvar(5)照明箱（3个）K x = 0.8,Cosφ= 0.6,tgφ= 1.333P js = K x×P e = 0.8×9 = 2.7kWQ js = P js×tgφ= 2.7×1.333 = 3.64kvar(6)钢筋弯曲机(1台)K x = 0.65,Cosφ= 0.7,tgφ= 1.02P js = K x×P e = 0.65×3 = 1.95kWQ js = P js×tgφ=1.95×1.02 = 1.99kvar(7)钢筋调直机（1台）K x = 0.65,Cosφ= 0.7,tgφ= 1.02P js = K x×P e = 0.65×5.5=3.58kWQ js = P js×tgφ= 3.58×1.02 = 3.65kvar(8)钢筋切断机(1台)K x = 0.65,Cosφ= 0.7,tgφ= 1.02P js = K x×P e = 0.65×7 = 4.55kWQ js = P js×tgφ= 4.55×1.02 = 4.641kvar(9)木工圆锯(1台)K x = 0.65,Cosφ= 0.6,tgφ= 1.333P js = K x×P e = 0.65×5.5 = 3.58kWQ js = P js×tgφ= 3.58×1.333 = 4.77kvar总负荷计算总的有功功率P js = K x×ΣP js = 0.9×79.6 =71.64kW总的无功功率Q js = K x×ΣQ js = 0.9×18.012 = 16.211kvar总的视在功率S js = (P js2 + Q js2)1/2 = (71.642+16.2112)1/2 =73.4kVA总电流计算I js = S js / (1.732 ×U e) = 73.44 / (1.732 ×0.38) =111.27A 烟囱(1)插入式振动器（2台）K x = 0.3,Cosφ= 0.7,tgφ= 1.02P js = K x×P e = 0.3×6= 1.8kWQ js = P js×tgφ= 1.8×1.02 = 1.836kvar(2)平板式振动器（1台）K x = 0.3,Cosφ= 0.7,tgφ= 1.02P js = K x×P e = 0.3×2.2 = 0.66kWQ js = P js×tgφ= 0.66×1.02 = 0.673kvar(3)交流电焊机（1台）K x = 0.5,Cosφ= 0.4,tgφ= 2.291P js = K x×P e = 0.5×36 = 18kWQ js = P js×tgφ= 18×2.291 = 41.238kvar(4)照明箱（1个）K x = 0.8,Cosφ= 0.6,tgφ= 1.333P js = K x×P e = 0.8×60 = 48kWQ js = P js×tgφ= 48×1.333 = 63.984kvar(5)电渣压力焊机（2台）K x = 0.5,Cosφ= 0.4,tgφ= 2.291P js = K x×P e = 0.5×152 = 76kWQ js = P js×tgφ= 76×2.291 = 174.116kvar (6)钢筋弯曲机(3台)K x = 0.65,Cosφ= 0.7,tgφ= 1.02P js = K x×P e = 0.65×18 = 11.7kWQ js = P js×tgφ=11.7×1.02 = 11.934kvar (7)钢筋调直机（1台）K x = 0.65,Cosφ= 0.7,tgφ= 1.02P js = K x×P e = 0.65×11=7.15kWQ js = P js×tgφ= 7.15×1.02 = 7.293kvar (8)钢筋切断机(1台)K x = 0.65,Cosφ= 0.7,tgφ= 1.02P js = K x×P e = 0.65×14 = 9.1kWQ js = P js×tgφ= 9.1×1.02 = 9.282kvar (9)木工圆锯(1台)K x = 0.65,Cosφ= 0.6,tgφ= 1.333P js = K x×P e = 0.65×6 = 3.9kWQ js = P js×tgφ= 3.9×1.333 = 5.199kvar (10)提升机（1台）K x = 0.8,Cosφ= 0.7,tgφ= 1.02P js = K x×P e = 0.8×24 = 19.44kWQ js = P js×tgφ= 19.4×1.02 = 19.79kvar (12)水泵K x = 0.8,Cosφ= 0.7,tgφ= 1.02P js = K x×P e = 0.8×7.5 = 6kWQ js = P js×tgφ= 6×1.02 =6.12kvar总负荷计算总的有功功率P js = K x×ΣP js = 0.9×82.8 = 74.52kW总的无功功率Q js = K x×ΣQ js = 0.9×18.012 =16.211kvar总的视在功率S js = (P js2 + Q js2)1/2 = (74.252+16.2112)1/2 =75.97kVA总电流计算I js = S js / (1.732 ×U e) = 74. 25/ (1.732 ×0.38) =112.5A3、干线进线截面及进线开关在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。
临时用电施工方案报审表临时用电施工方案报审表项目名称：项目地点：施工单位：项目负责人：报审日期：一、临时用电方案的编制目的和依据：在施工期间，为了保证工程质量和进度的顺利进行，需要进行临时用电。
本方案编制的目的是为了规范施工现场的临时用电工作，确保安全可靠，符合相关法律法规和标准要求。
二、临时用电施工方案的主要内容：1. 施工现场的用电需求量和安排：根据施工设备和施工工序的用电要求，确定施工现场的用电需求量和用电安排。
2. 临时用电线路和设备的布置：根据施工现场的实际情况，确定临时用电线路和设备的布置方案，包括布置位置、线路走向、电缆规格等。
3. 临时用电线路的施工和安装：根据相关施工标准和要求，进行临时用电线路的施工和安装工作，包括电缆敷设、接线盒的安装等。
4. 临时用电设备的选用和安装：根据施工现场的用电要求，选用适当的临时用电设备，经过专业人员的审核和安装，确保安全可靠。
5. 临时用电的运行和管理：制定临时用电的运行和管理规范，包括用电设备的定期检查和维护、有关人员的操作培训等。
6. 临时用电的安全措施和应急预案：制定临时用电的安全措施和应急预案，包括防止触电事故的措施、应对用电故障的应急措施等。
7. 其他相关事项：根据实际情况，列出其他与临时用电相关的事项，如用电费用的支付、用电设备的回收等。
三、临时用电施工方案的报审程序和要求：1. 施工单位按照相关规定编制临时用电施工方案，并提交给建设单位进行审查。
2. 建设单位对提交的临时用电施工方案进行审查，包括方案的合理性、安全性和可行性等方面。
3. 审查通过的临时用电施工方案，建设单位进行记录和归档，并下发施工单位使用。
4. 施工单位严格按照批准的临时用电施工方案进行施工，不得擅自改动或违规使用。
5. 施工单位在施工期间，及时向建设单位汇报临时用电的运行情况和存在的问题，并积极配合建设单位进行处理和解决。
四、临时用电施工方案的验收和关闭：1. 施工单位在施工结束后，应及时对临时用电设备和线路进行检查、清理和关闭。
临时用电施工方案报审表项目名称[在这里填写项目名称]施工单位[在这里填写施工单位名称]报审人[在这里填写报审人姓名]1. 项目概况1.1 项目描述[在这里描述项目的整体情况，包括使用电力的场景和用途]1.2 项目地点[在这里填写项目的具体地点]1.3 施工起止时间[在这里填写施工的预计起始日期和结束日期]1.4 施工规模[在这里描述项目的规模和施工面积]2. 临时用电需求2.1 用电设备列表设备名称功率（W）数量使用时间（小时/天）设备1设备2…2.2 用电容量计算根据上表中的用电设备列表，计算出总功率和总电量需求。
以最大负载为基准，保留一定的余量。
2.3 临时用电接入点[在这里填写临时用电接入点的具体位置和数量]3. 用电安全措施3.1 用电设备安装在施工现场安装临时用电设备时，需按照相关标准和规范进行操作，确保安全可靠。
3.2 用电线路布置将临时用电线路布置在安全位置，避免与其他施工设备或人员产生冲突。
使用合适的线缆进行接线，并加装保护装置，防止电线损坏或漏电。
3.3 接地保护临时用电设备需进行接地保护，确保安全用电。
按照相关规范进行接地操作，并定期检查接地装置的正常运行。
3.4 用电操作培训对施工人员进行用电安全操作培训，确保他们了解相关安全知识和操作规范。
同时，提供必要的个人防护装备，如绝缘手套和绝缘鞋等。
4. 应急处理措施4.1 断电处理在发生电路故障或其他安全隐患时，及时切断电源，并报告相关责任人进行处理。
4.2 应急疏散预案制定临时用电应急疏散预案，明确人员疏散路线和集合地点，确保在紧急情况下能迅速有效地疏散。
4.3 应急联系人指定应急联系人，包括施工单位负责人和项目方负责人，以便在紧急情况下能及时联系和协调。
5. 审批意见5.1 规划部门意见[在这里填写规划部门对本临时用电施工方案的意见]5.2 安全部门意见[在这里填写安全部门对本临时用电施工方案的意见]5.3 项目经理意见[在这里填写项目经理对本临时用电施工方案的意见]6. 备注[在这里填写其他相关信息]本文档编写参考相关法规和规范，以确保在临时用电施工过程中的安全和可靠。
三亚市经济适用房、廉租房工程临时用电施工方案编制：审核：批准：编制单位：海南省第二建筑工程公司三亚经济适用房项目部编制日期：2009年2月临时用电方案报审表工程名称：三亚经济适用房工程编号：一、工程概况：1、该工程总建筑面积：38836.21㎡，A2栋16层，B1、B2、B3栋梁8层，总高度为58.6 m，平面图±0.000相当于绝对标高的6.45M、6.9M、6.9M和6.7M。
2、本工程围护墙及隔墙均为加气砼砌块，M5混合砂浆；二、主要用电场所及配电箱的配置现场用电全部实现三相五线制，三级配电，两级保护。
电源进线总配电箱、分配电箱、装设位置及线路走向施工现场临时用电、电源由建设单位、变电所提供专用配电柜，内设一个600A总开关一个，250A 开关3个，施工现场的情况，设分电箱及施工机具设备，主要设三个回路，钢筋施工木工施工，混凝土搅拌机设备，及施工高度应符合规定，但其距地面最低高度不得小于4m，配电箱采用铁制配电箱，橡胶皮铝线或护套线截面视负何情况而定。
分配电箱的漏电保护装置为脉冲式，从上海购买，灵敏度高，动作时间短，能有效的保障现场用电线路的安全运行。
三、施工用电量计算总用电量按下列公式计算：P＝1.05～1.10(K1ΣP1/ cosφ＋K2ΣP2＋K3ΣP3＋K4ΣP4)式中：P──供电设备总需要容量(kV A)；P1──电动机额定功率(kW)；P2──电焊机额定容量(kV A)；P3──室内照明容量(kW)；P4──室外照明容量(kW)；cosφ──电动机的平均功率因素(在施工现场最高为0.75～0.78，一般为0.65～0.75)；K1～K4─需要系数在本工程中：电动机额定功率ΣP1＝308.5(kW)电焊机额定容量ΣP2＝269(kV A)室内照明P3＝15 (kW)室外照明P4=15（kw）电动机的平均功率因素取cosφ＝0.75需要系数K1＝0.6 K2＝0.6 K3＝0.8 K4＝1.0根据公式，将各项数据代入，计算可得：P＝1.08×435.2＝470.016(kV A)四、电器类型、规格在变电所配电盘设置的总控制开关设备为石板刀阐，规格为400A1个，250A3个，施工机具设备12开关按扭，启动器和漏电保护器，规格视设备容量而定，见分配示意图。
施工现场临时用电施工方案报审表洛阳市伊滨区福民工程2号安置小区15#楼临时用电施工方案编制：审核：批准：洛阳一拖东方建筑有限公司2011年3月目录一、工程概况二、编制依据三、电路设置四、施工现场机械设备用电统计五、临时用电线路截面计算六、安全用电技术措施施工现场临时用电施工方案一、工程概况洛阳市伊滨区福民工程2号安置小区15#楼工程位于洛阳市新区李村镇申明村西，为地下一层自行车库，地上十八层地上高度53.6米，总建筑面积为：约为1.9万平方米。
二、编制依据本方案依据如下施工图纸和有关的施工规范进行编制。
1、15#楼施工图纸；2、洛阳市伊滨区福民工程2号安置小区总平面布置图；3、《施工现场临时用电安全技术规范》；4、《建设工程安全生产管理条例》；5、《中华人民共和国工程建设标准强制性条文》三、电路设置根据工程特点和便于施工，配电室及总箱设在现场北边，电线采用电缆埋地的方法进行地下铺设，实行三相五线制。
施工现场临时用电设置总箱，由建设单位提供总电源；施工现场临时用电平面布置图详见布置总图动力用电从总箱中分别引出五路二级配电箱：一路至塔吊；二路至钢筋场地、控制弯曲机、对焊机、切断机等用电；三路至木工场地，用于圆盘踞、平刨机、办公室、宿舍等用电；四路至混凝土输送泵车、施工电梯用电。
五路至施工现场楼层照明及动力用电。
照明与动力用电分开设置四、施工现场机械设备用电统计交流电弧焊机3台×19KW=57KVA钢筋切断机GQ-40 2台×7.5KW=15KW钢筋调直机GJ4-8 2台×5.5KW=11KW钢筋弯曲机GW-40 2台×3KW=6KW对焊机2台×75KW=150KVA平板震动器2台×1.5KW=3KW插式震动器2X-5 6台×1.5KW=9KW木工圆盘锯JJK-1 2台×3KW=6KW灰浆机HT200 2台×3KW=6 KW塔吊QTZ-50 1台×90KW=90KW混凝土输送泵1台×75KW=75KW室内外照明总计：40KW电动机总计：236KW电焊机总计：207KVA五、临时用电线路截面计算1、配电房至总箱线路选择：BX铜芯橡皮线A、根据电流选择截面总电流I =K·P/（√3·U·COSφ）K为需要系数，取0.6；P为总电量；U为电压，取380VCOSφ为平均功率因数，取0.75总电量P=1.1（K1∑P1/COSφ＋K2∑P2）＋K3 P3 +K4 P4=1.1×（0.6×236/0.75+0.6×207）+0.8×20+1×20=380.3（kVA）∑P1为电动机总功率，∑P2为电焊机总容量，总电流I =K·P/（√3·U·COSφ）=0.6×380.3÷1.732÷380÷0.75=293（A）选用≥95mm2的BV铜芯橡皮线。
B、允许电压降的复核总功率∑P=236；距离L=100M；C系数取77；导线截面S=95mm2允许的相对电压降ε=∑PL/CS%=236×100÷77÷95=3.2%＜[∑]=5%2、总箱至二级箱线路选择：BV铜芯橡皮线A、根据电流选择截面其中：一路至塔吊的总功率90KW二路至钢筋场地的总功率239KW三路至木工场地的总功率6KW四路至混凝土输送泵的总功率75KW五路至施工现场楼层室内、外照明的总功率40KW总电流I =K·P/（√3·U·COSφ）K为需要系数，取0.6；P为总电量；U为电压，取380VCOSφ为平均功率因数，取0.75∑P1为电动机总功率，取91KW，总电量P=1.1（K1∑P1/COSφ）=1.1×（0.6×90/0.75）=80（kVA）总电流I =K·P/（√3·U·COSφ）=0.6×80000÷1.732÷380÷0.75=98（A）选用≥35mm2的BV铜芯橡皮线。
B、允许电压降的复核总功率∑P=90；距离L=60M；C系数取77；导线截面S=35mm2允许的相对电压降ε=∑PL/CS%=90×60÷77÷35=2%＜[∑]=5%根据以上的计算结果：一路、二路、四路选用35mm2的BV铜芯橡皮线三路和五路选用16mm2的BV铜芯橡皮线3、至开关箱线路选择：塔吊90KW 选用25mm2的BV铜芯橡皮线混凝土输送泵75KW 选用25mm2的BV铜芯橡皮线交流电弧焊机57KVA 选用16mm2的BV铜芯橡皮线钢筋切断机15KW 选用10mm2的BV铜芯橡皮线钢筋调直机11KW 选用4mm2的BV铜芯橡皮线钢筋弯曲机6KW 选用2.5mm2的BV铜芯橡皮线对焊机150KVA 选用25mm2的BV铜芯橡皮线平板震动器3KW 选用2.5mm2的BV铜芯橡皮线插式震动器9KW 选用2.5mm2的BV铜芯橡皮线木工圆盘锯6KW 选用2.5mm2的BV铜芯橡皮线灰浆机6KW 选用2.5mm2的BV铜芯橡皮线其它电动工具选用2.5mm2的BV铜芯橡皮线六、安全用电技术措施1、电缆线的敷设1.1埋地电缆线①埋地深度为60公分，并在电缆线上下均匀铺设不少于5CM的细砂，然后覆盖硬质保护层。
②埋地电缆线空越建筑物、道路、易受机械损伤的场所，以及引出地面从2米高至地下电缆，加设PVC防护套管。
埋地电缆设置标志桩使用50公分木桩黄色油漆刷。
③埋地电缆线接头设在地面上的专用接线盒内。
接线盒做到防水、防尘、防机械损伤，远离易燃、易爆、晚腐蚀场所。
1.2进入工地内电缆线路采用埋地引入，固定点每楼层设二处。
电缆水平敷设沿墙或门口固定，最大弧垂点距地为1.8米。
2、室内配线2.1室内配线，明装塑料线槽，敷设离地面2.5米以上。
2.2室内灯具距地面为2.5m。
3、保护零线3.1保护接零保护接零：电气设备正常情况下不带电的金属外壳和机械设备的金属构架与保护零线连接。
3.2保护接零作用保护接零能够使发生漏电的相线与零线之间形成单相短路，从而使设备的保护装置动作（如熔丝烧断、开关跳闸），消除了事故隐患。
即使在保护装置未动作前，接零保护同样能起降低漏电设备外壳对电压的作用，避免或者减轻触电事故的发生，最大限度地保障人身安全。
3.3保护零线的要求：保护零线：由工作接地线或配电室的零线或第一级漏电保护器电原则的零线引出，专门以连接电气设备正常不带电导电部分的零线，称为专用保护零线简称保护零线。
本工程保护零线是由变压器中性点直接接地引出的。
①保护零严禁通过任何保护的专用线，要单独用一根线，不能代作它用。
②保护零线作为接零保护的专用线，要单独用一根线，不能代作它用。
③保护零线在整个电路中，除在工作接地线或总配电箱电源侧从零线引出外，在任何地方不得与工作零线有电气连接。
④保护零线的标志为绿/黄双色线，任何情况下不准使用绿/黄双色线作负荷线。
⑤一级箱的漏电保护电流300~1000MA；二级箱的漏电保护电流50~75MA；开关箱的漏电保护电流15~30MA；动作时间＜0.1秒。
4、重复接地、重复接地作用重复接地：在中性点直接接地系统中，除在中性点直接接地外，在中性线上的一处或多处再作接地，称为重复接地。
重复接地的作用：①降低故障点的对地电压；②改善了保护零线的保护性能；③当零线发生断裂时（保护零线）能够减轻事故的危害程度；④缩短故障持续时间，加速保护装置（如熔体）的动作；本工程保护零线除在总配电箱处作重复接地外，还在配电线路的中间处和未端处做重复接地。
具体布置见附图：5、保护接地措施：本供电系统采用TN—S接零保护系统，并且分别在总配电箱、开关箱、塔吊、砼泵、钢筋机械等及电路末端做不少于三处重复接地。
如做人工接地体，应垂直设置，接地体采用DN50管，L 长度不少于2.5m，间距5m，至少二根。
接地体连线采用—40×4镀锌扁钢，长度不少于10m。
扁钢搭接焊时，搭接长度≥80mm。
接地连线距地面—0.8m。
实际操作时，可以按实测值与规范数值比较增减接地装置。
6、防雷保护6.1避雷装置作用避雷装置包括接闪器、引下线笔接地装置。
接闪器装设在被保护物的顶端突出位置。
当被保护物的上空出现雷云时，雷云放电总是沿着地面上最接近的物体向大地放电，避雷接闪器在建筑物顶端最突出的位置，而用具有导电性能良好的引下线和接地装置（接地电阻小于其它物体），这样雷云的大量电荷通过避雷装置流向大地，避免了发生雷击，就保护了被保护物免遭到破坏，避雷装置起到了引导、疏通雷电的作用。
6.2避雷装置要求①塔吊等机械设备上的避雷针（接闪器）长度为1.5m，用直径为12mm的圆钢制作。
②引下线直接利用设备的金属结构体，保证电气连接。
③接地体的安装参考重复接地装置的接地体的要求。
④同一到电气设备的重复接地与防雷接地作用同一个接地体，接地电阻符合重复接地电阻值的要求，不大于10欧姆。
7、配电箱及开关箱要求7.1配电箱、开关箱在使用过程中按照下述操作顺序：①送电操作顺序为：总配电箱——分配电箱——开关箱；②停电操作顺序为：开关箱——分配电箱——总配电箱（出现电气故障的紧急情况除外）。
7.2配电箱、开关箱制作安装规定、要求①配电箱、开关箱装设在干燥、通风及常温场所。
②总配电箱设在靠近电源的地区。
③分配电箱装设在用电设备或负荷相对集中的地区，分配电箱与开关箱的距离不超过30m。
④开关箱装设在所控制的用电设备周围便于操作的地方，与其控制的固定式用电设备的水平距离不超过3m。
⑤配电箱、开关箱周围有足够二人同时工作的空间和通道，不堆放任何防碍操作、维修的物品。
⑥固定式配电箱、开关箱的下底与地面的垂直距离1.4m；移动式分配电箱、开关箱的下底与地面的垂直距离宜大于0.6m，小于1.5m。
7.3配电箱、开关箱在制作、安装中注意事项①配电箱、开关箱必须防雨、防尘，在制作时考虑到防雨效果，整个箱体严密、端正，箱门松紧适度，便于开关。
②制作时考虑到所放置电器元件的尺寸和数量，不致过小或过大，电器元件之间和箱体之间的距离符合电气规范。
③有门有锁，有色标，统一编号。
④配电箱、开关箱应装设端正、牢固，移动式配电箱、开关箱应装设在坚固的支架上。
⑤配电箱、开关箱内分设工作零线和保护零玫端子板，引进箱内的电源工作零线和保护零线应首先接入端子板，然后分别通过端板接入各用电回路。
工作零线端子板必须和箱体之间保护绝缘（可用胶木系列端子板）。
⑥配电箱和开关箱的金属箱体、金属电器安装板（俗称二层底）及箱内电器的不带电金属底座、外壳等作保护接零。
