大学数控机床电气控制(数控技术专业)试题

数控机床电控试题库一、选择题1、脉冲当量是指_____A、相对于每一脉冲信号，传动丝杠所转过的角度B、相对于每一脉冲信号，步进电机所回转的角度C、数控系统的最小分辨率D、相对于每一脉冲信号，机床运动部件的位移量3、步进电机的旋转方向可通过改变_______来控制A、脉冲的频率B、通电顺序C、脉冲的极性4、用来控制电动机正反转的开关是______A、闸刀开关B、组合开关C、倒/顺开关D、铁壳开关5、为了使三相步进电动机工作稳定,精度高,一般采用的通电方式_______A、三相单三拍控制B、三相双三拍控制C、三相六拍控制6、为实现对鼠笼式感应电动机的连续速度调节,常采用______A 转子回路中串电阻法B 改变电源频率法C调节定子电压法 D 改变定子绕组极对数法7、当步进电机的转子齿距存在着误差时,其旋转一圈的累计误差与齿距误差_____.A成正比B成反比C无关8 、直流伺服电机调速方法有_____A调节电枢电压U B调节电枢电流I C调节电源电压9、交流伺服电机调速的基本原理是_____调速.A调节电源电压的幅值B调节电源电压的相位C调节电源电压频率10、在交流电机调速系统中,为使电磁转矩M基本保持不变,除调节电源的频率外,同时还应调节定子的_____.A 电流B 电压C电阻11、在直流伺服电机的位置控制口中在F/V变换器的主要功能是______A 进给速度指令变换成电压量B 频率量变换成电压量C 频率量变换成进速度指令值12、电动机的联锁控制可以通过主电路联锁和______联锁来实现.A时钟电路B保护电路C控制电路D副电路13 、交, 直流伺服电动机和普通交,直流电动机的______.A工作原理及结构完全相同; B 工作原理相同，但结构不同C工作有原理不同,但结构相同D工作原理及结构完全不同.14、光栅尺是_____.A一种极为准确的直接测量位移工具B一种数控系统的功能模块C一种能够间接检测直线位移的伺服系统反馈无件D一种能够直接检测角位移的伺服系统反馈元件15、三相步进电动机采用三相六拍通电方式时步距角为1.5°, 改为三相单三拍时步距角为_____.A 1.5°B 3°C 0.75 °D1.5°乘传动比16、步进电机开环进给系统的进给速度与______有关..A指令脉冲频率F B 脉冲当量δ C步距角A17、脉冲分配器是_______A产生脉冲信号的功能元件 B进行插补运算的功能元件C控制脉冲按规定的同通电方式分配脉冲的功能元件 D 功放电路18、下列不属于旋转型检测装置的是______A感应同步器 B光栅尺 C磁栅 D旋转变压器19、下列不属于旋转型检测装置的是______A感应同步器 B 测速发电机 C旋转变压器D手摇脉发生器20、使用光电盘测量角度时,为了判别旋转方向,在码盘两侧至少装______套光电转装置.A 1B 2C 3D 421、自激振动又叫自发振动,它的激振力和______是在振动过程中自发产生的.A维护振动的力B改变振动的力 C切削力 D消除振动的力22、低压电器通常是指工作在_____伏特以下的电器元件.A 220 B380 C 500 D100023、低压断路器通常用于______,又称自动空气开关.A电机的启动和停止B 电机的过载保护C进给运动的控制D机床电源的引入25、机床电路热继电器主要用于_______保护.A过大电流 B超高电压 C超程 D 防止撞击26、从结构上分,下列容断器______不常用于数控机床电路.A插入式 D 螺旋式 C管式 D都不常用27、机床电机功率过载保护常采用______.A时间继电器 B行程限位开关 C电磁离合器 D热继电器28、时间继电器的作用就是在指定的时间到达后电路自动______.A接通 B断开 C 接通或断开 D关闭机床29、三相异步电动机启动时的______.A 电压较高 B电流较大 C电流较小D噪音较大30、当前数控铣床广泛使用性能优越的进给驱动电机类型为_______电机.A直流 B交流伺服 C交流变频 D 步进31、步进电机的转速与______有关.A输入脉冲频率 B输入脉冲个数 C步距角 D通电相序32、机床照明灯应选______V供电.A 220B 110C 36D 8033、数字控制是用_____信号进行控制的一种方法.A模拟化 B数字化 C一般化 D 特殊化34、若误将220V电压的灯泡接入36V电压电路则_____.A 烧坏灯泡B 灯泡不亮C、灯泡不能正常发光D、灯泡正常发光34、常用的机床必须有可靠的______点，才能保证安全A、接零B、接地C 、连接D、连通35、强电和微机系统隔离常用______A、光电藕合器B、晶体三极管C、74LS138编码器D、8255接口芯片36、交流感应电机调频调速时，为了______，必须将电源电压和频率同时调整。

数控技术及数控机床试题与参考答案一．填空题（每题4分，共36分）1．数控加工中的最基本问题就是根据所输入的零件加工程序中有关几何形状和的原始数据及其指令，通过相应的插补运算。

按一定的关系向各个坐标轴的驱动控制器分配，从而使得驱动工作台相对主轴的运动轨迹, 以一定的精度要求逼近于所加工的零件的外形轮廓尺寸。

2．按加工批量和零件的复杂程度，试在下图区域内标出通用机床、专用机床和数控机床的适用位置。

3．功率步进电机一般用于普通机床的数控改造，以及对精度要求较低的场合等系统。

步进电机的步距角是指。

对于三相步进电机，当以双相通电方式，齿数为40时。

此时步距角α＝。

4．为了保证数控机床总是能在最有利的切削速度下进行加工，或实现桓速切削的功能，数控机床的主轴转速通常在其调速范围内。

因此，现代数控机床常采用作为主运动的动力源。

5．数控机床的最小设定单位是，标制着数控机床精度的分辨率，其值一般为，在编程时，所有的编程单位都应转换成与最小设定单位相应的数据。

6．通常把数控车床的床身导轨倾斜布置，可改善其和。

提高机床的静刚度。

7．数控技术是的技术；计算机数控（CNC）是指；数控机床具有、、、、等优点。

8．插补器就实现的方法而言，可用或；按其实现的功能来分类，它可分为、、等类型。

9．刀具半径补偿是指。

左偏刀具半径补偿指令和右偏刀具半径补偿指令分别为和。

二．简答题（每题6分，共18分）1．何谓二轴半坐标数控机床？2．试论述数控机床的进给伺服系统是由哪几部分组成，它们分别的作用如何？伺服系统常用的驱动元件是什么？3．简述数控车床采用钢板焊接床身的原因。

三．计算题（10分）若加工第一象限直线OE，起点为O(0，0)，终点为E(7，4)，设累加器为3位，试按DDA法进行插补计算，并绘出插补轨迹图。

四．论述题（每题9分，共36分）1．试推导下图内的脉冲当量δ与步距角α的关系式，假设已知各齿轮齿数和丝杠的导程。

由于脉冲当量是规定的，步进电机一经选定后，其步距角也是一定的，试回答如何满足脉冲当量与步距角中间的关系？2．试讨论利用光栅的摩尔条纹特点如何来检测机床移动部件的位移、移动方向和移动的速度？3．试分别论述开环控制系统、半闭环控制系统和闭环控制系统的实现方式和特点。

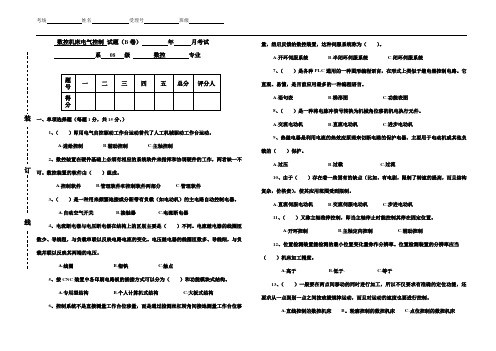

数控机床电气控制试题（B卷）年月考试系08 级数控专业一、单项选择题（每题1分，共15分，）1、（）即用电气自控驱动工作台运动替代了人工机械驱动工作台运动。

A.进给控制B.辅助控制C.主轴控制2、数控装置在硬件基础上必须有相应的系统软件来指挥和协调硬件的工作，两者缺一不可。

数控装置的软件由（）组成。

A.控制软件B.管理软件和控制软件两部分C.管理软件3、（）是一种用来频繁地接或分断带有负载（如电动机）的主电路自动控制电器。

A.自动空气开关B.接触器C.电流断电器4、电流断电器与电压断电器在结构上的区别主要是（）不同。

电流继电器的线圈匝数少、导线粗，与负载串联以反映电路电流的变化。

电压继电器的线圈匝数多、导线细，与负载并联以反映其两端的电压。

A.线圈B.衔铁C.触点5、按CNC装置中各印刷电路板的插接方式可以分为（）和功能模块式结构。

A.专用型结构B.个人计算机式结构C.大板式结构6、控制系统不是直接测量工作台位移量，而是通过检测丝杠转角间接地测量工作台位移量，然后反馈给数控装置，这种伺服系统称为（）。

A.开环伺服系统B.半闭环伺服系统C.闭环伺服系统7、（）是各种PLC通用的一种图形编程语言，在形式上类似于继电器控制电路。

它直观、易懂，是目前应用最多的一种编程语言。

A.语句表B.梯形图C.功能表图8、（）是一种将电脉冲信号转换为机械角位移的机电执行元件。

A.交流电动机B.直流电动机C.进步电动机9、热继电器是利用电流的热效应原理来切断电路的保护电器，主要用于电动机或其他负载的（）保护。

A.过压B.过载C.过流10、由于（）存在着一些固有的缺点（比如，有电刷，限制了转速的提高，而且结构复杂，价格贵），使其应用范围受到限制。

A.直流伺服电动机B.交流伺服电动机C.步进电动机11、（）又称主轴准停控制，即当主轴停止时能控制其停在固定位置。

A.开环控制B.主轴定向控制C.辅助控制12、位置检测装置能检测的最小位置变化量你作分辨率。

第1页 共3页《数控机床电气控制》课程期末试卷（B 卷）班级： 姓名： 学号 成绩一、填空(将正确答案填在横线上，每空2分，共40分) 1、三相笼型异步电动机有______和______两种启动方式。

2、计算导线的安全载流量，铝心线按每平方毫米 电流计算，铜心线按每平方毫米 电流计算。

3、数控机床主要由 、 、 、 和 五部分组成。

4、电机启动电流为额定电流的 倍。

5、计算机数控系统主要有______、______和_______组成。

6、导线和电缆的载流容量主要由 和 确定。

7、数控机床电气控制系统中采用________作为基本组成元件。

8、接触器触点索引代号分为左中右三栏，左栏数字表示 所在的数字分区号，中栏数字表示 所在的数字分区号，右栏表示所在的数字分区号。

9、伺服单元和驱动装置可合称为_________。

三、判断题(每题2分，共20分)（ ）1、计算机数控系统的优点是数控系统功能靠硬件实现，可靠性高。

（ ）2、数控车床加工中，若刀具需移动一个准确的尺寸，则这个尺寸的正确性是依靠进给伺服系统来保证的。

（ ）3、加工端面或直径变化较大的工件时，若数控车床的主轴可伺服（即能无级变速），通常采用恒转速车削。

（ ）4、数控机床伺服系统的作用是把来自数控装置的脉冲信号转换成机床移动部件的运动。

（ ）5、开环数控机床工作台的移动量与进给脉冲的数量成反比。

（ ）6、降压启动的方法只适用于空载或轻载启动。

（ ）7、低压断路器的文字符号是KM 。

（ ）8、数控系统CMOS 电池的更换应在CNC 系统通电的状态下进行 （ ）9、把交流电转换成直流电的过程称为稳压（ ）10、数控机床工作时，若出现异常现象需要紧急处理，应启用复位功能 三、选择题(每题2分，共10分) 1.数控机床的组成部分包括（）。

A 输入、输出装置、光电阅读机、PLC 装置、伺服系统、多级齿轮变速系统、刀库B ．输入输出装置、CNC 装置、伺服系统、位置反馈系统、机械部件C ．输入输出装置、PLC 装置、伺服系统、开环控制系统、机械部件D ．输入输出装置、CNC 装置、多级齿轮变速系统、位置反馈系统、刀库 2.计算机数控系统的优点不包括( ) A ．利用软件灵活改变数控系统功能，柔性高B ．充分利用计算机技术及其外围设备增强数控系统功能C ．数控系统功能靠硬件实现，可靠性高D ．系统性能价格比高，经济性好 3.所谓开环的数控伺服系统是指只有( ) A ．测量实际位置输出的反馈通道B ．从指令位置输入到位置输出的前向通道第2页 共3页C ．开放的数控指令D ．位置检测元件4.通常CNC 系统通过输入装置输入的零件加工程序存放在( ) A ．EPROM 中 B ．RAM 中 C ．ROM 中 D ．EEPROM 中5.现代中高档CNC 系统中的计算机硬件结构多采用( )A ．单CPU 、模块化结构B ．单CPU 、大板结构C ．多CPU 、大板结构D ．多CPU 、模块化结构 二、问答题(每题10分，共30分)1、简述数控机床电气控制系统接线主要步骤。

电大专科数控技术数控机床电气控制试题及答案TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-一、单选题（每小题3分，共54分）1．由于( )存在着一些固有的缺点（比如，有电刷，限制了转速的提高，而且结构复杂，价格贵），使其应用范围受到限制。

A．直流伺服电动机2．( )又称主轴准停控制，即当主轴停止时能控制其停在固定位置。

B．主轴定向控制3．位置检测装置能检测的最小位置变化量称作分辨率。

位置检测装置的分辨率应适当( )机床加工精度。

A.高于4．( )一般要在两点间移动的同时进行加工，所以不仅要求有准确的定位功能，还要求从一点到另一点之间按直线规律运动，而且对运动的速度也要进行控制A．直线控制的数控机床5．采用安装在电机或丝杠轴端的回转型检测元件测量机床直线位移的检测方法叫做( )。

C．间接测量6．按照电动机学原理，当( )的定子三相绕组接通三相交流电源时，就会产生旋转磁场。

A．交流电动机7．( )是各种PLC通用的一种图形编程语言，在形式上类似于继电器控制电路。

它直观、易懂，是目前应用最多的一种编程语言。

B．梯形图8．目前，数控机床主要采用变频调速等先进交流调速技术，由电动机学基本原理可知，该交流调速技术通过改变( )进行调速。

A.定子供电频率9．位置检测装置输出信号的变化量相对于输入信号变化量的比值为( )。

A．灵敏度10.用来表明各种电气元件在机械设备上和电气控制柜中的实际安装位置电气控制系统图是( )。

C．电器安装接线图11．数控机床的进给运动是由( )完成的A.进给伺服系统12．( )是数控系统的核心。

B．数控装置13.某数控机床的数控装置只要求能够精确地控制从一个坐标点到另一个坐标点的定位精度，而不管是按什么轨迹运动，在移动过程中不进行任何加工。

那么这是属于( )。

C．点位控制的数控机床14．数控装置在硬件基础上必须有相应的系统软件来指挥和协调硬件的工作，两者缺一不可，数控装置的软件由( )组成。

数控技术考试试卷（附答案）数控技术考试试卷（附答案）⼀、填空题（每空1分，共22分）1、按控制运动的⽅式分类，数控机床可分为点位控制数控机床、（1）和（2）等三种。

2、卡盘式数控车床适合车削（3），⽽顶尖式数控车床适合车削（4）。

3、当数控装置的程序存储空间较⼩时，为实现程序的连续执⾏与加⼯，常采⽤（5）或（6）程序输⼊⽅式。

4、数控加⼯时对⼑点设置的原则为：便于数值计算和简化程序编制、（7）、（8）。

5、在MC加⼯时，常⽤的⾼性能⼑具材料有硬质合⾦⼑具（涂层）、（9）和（10）等。

6、与数控电⽕花成形加⼯相⽐较，数控电⽕花线切割加⼯改善的主要两个⽅⾯为（11）和（12）。

7、衡量数控机床可靠性的指标有（13）和（14）。

8、数控机床的维修包含（15）和（16）两⽅⾯内容。

9、数控机床的安装调试⼯作有（17）、（18）和（19）等。

10、数控程序的代码标准常⽤的有（20）和（21）两种，其中应⽤⼴泛的为（22）代码标准。

⼆、选择题：下列各题的选项中有⼀个或多个是正确的，请将其代号填⼊括号中。

（每题2分，共16分）1、在数控加⼯⼯序卡中，应包括（）等内容。

A．编程原点与对⼑点 B．编程简要说明C．⼯艺过程安排 D．数控切削⽤量2、数控车削螺纹时，为保证车出合格的螺纹，应（）。

A．增加⼑具引⼊距离 B．不需要⼑具引⼊/引出距离C．增加螺纹长度 D．增加⼑具引出距离3、当⽤于数控机床的调试及对⼑时，其⼯作⽅式为（）。

A．单段 B．⼿动 C．步进 D．⼿动攻丝4、对于⾼度较⼤且加⼯表⾯较多的箱体类零件，⼀般选⽤（）。

A．⽴式MC B．卧式MC C．普通数控铣床5、对于中⼤型加⼯中⼼，其换⼑⽅式⼀般采⽤（）。

A．机械⼿换⼑ B．⼑库换⼑6、对于卧式加⼯中⼼的换⼑点，⼀般规定在机床的（）。

A．Y轴零点处 B．Z轴零点处 C．X轴零点处7、在数控电⽕花线切割加⼯的⼯件装夹时，为使其通⽤性强、装夹⽅便，应选⽤的装夹⽅式为（）。

数控技术考试试题一、选择题1. 下列哪个不是数控机床的主要部件？A. 电机B. 轴承C. 控制系统D. 液压系统2. 数控编程中，G00指令表示什么意思？A. 直线插补B. 圆弧插补C. 快速移动D. 暂停3. 在数控机床上加工时，刀具切入工件的速度称为？A. 主轴转速B. 进给速度C. 刀具转速D. 快速移动速度4. 常见数控系统的编程方式不包括以下哪种？A. ISO编程B. EIA编程C. CAD/CAM编程D. 手动编程5. 数控机床上的“零点”指的是？A. 机床原点B. 工件原点C. 刀具原点D. 中心点二、填空题1. 在数控系统中，G17表示选择工件坐标系。

2. M03指令用于启动主轴正转。

3. 在数控编程中，用于表示圆弧插补指令的字母是G.4. 程序中的N指令用于标识程序中的行号。

5. 在数控机床上，Z轴的运动轨迹是垂直于工件的轴线方向。

三、简答题1. 什么是数控机床？它的工作原理是什么？答：数控机床是一种能够根据预先设定的程序进行自动加工的机床。

其工作原理是通过数控系统控制各个执行部件，实现工件的加工过程。

2. 谈谈数控编程中常用的指令有哪些，分别表示什么意思？答：常用的数控编程指令包括G代码（功能代码）、M代码（辅助功能代码）和T代码（刀具编码）。

其中，G代码用于指定加工方式，M代码用于控制机床辅助功能，T代码用于选择刀具。

四、解答题1. 请编写一个简单的数控编程，实现在数控机床上进行直线移动和圆弧插补加工。

程序示例：N10 G00 X0 Y0 Z0N20 G01 Z-10 F100N30 G02 X50 Y30 I20 J10N40 G01 Z0N50 M302. 在数控机床加工过程中，常见的问题有哪些？如何避免这些问题的发生？答：常见问题包括加工精度不高、加工效率低下等。

为避免这些问题，可以加强设备维护保养、合理选择刀具和工艺参数、进行操作培训等措施。

通过以上试题，考生可以考查自己对数控技术的掌握程度，希望大家认真复习，顺利通过考试。

数控试题库及答案一、单选题1. 数控机床的数控系统通常由哪几部分组成？A. 计算机硬件、计算机软件、输入输出设备B. 计算机硬件、计算机软件、伺服系统C. 计算机硬件、伺服系统、输入输出设备D. 计算机软件、伺服系统、输入输出设备答案：B2. 以下哪个不是数控机床的伺服系统？A. 步进电机B. 直流电机C. 交流电机D. 液压系统答案：D3. 数控机床的编程语言中，G代码表示什么？A. 准备功能B. 辅助功能C. 刀具功能D. 主轴功能答案：A4. 在数控加工中，刀具半径补偿的作用是什么？A. 改变刀具的切削速度B. 改变刀具的切削深度C. 修正刀具半径对加工路径的影响D. 修正刀具长度对加工路径的影响答案：C5. 数控机床的坐标系中，X轴通常表示什么方向？A. 横向B. 纵向C. 垂直方向D. 旋转方向答案：A二、多选题1. 数控机床的组成部分包括哪些？A. 床身B. 传动系统C. 控制系统D. 刀具E. 工件答案：ABC2. 数控加工的特点有哪些？A. 高精度B. 高效率C. 灵活性D. 批量生产E. 复杂性答案：ABC3. 数控编程中，M代码用于表示什么？A. 主轴转速B. 刀具更换C. 冷却液的开关D. 程序结束E. 程序暂停答案：CDE三、判断题1. 数控机床的伺服系统是数控系统的核心部分。

（对）2. 数控机床的编程语言中，G代码用于表示辅助功能。

（错）3. 数控机床的坐标系中，Z轴通常表示横向。

（错）4. 数控加工中，刀具半径补偿可以修正刀具长度对加工路径的影响。

（错）5. 数控机床的编程语言中，M代码用于表示准备功能。

（对）四、简答题1. 简述数控机床的工作原理。

答：数控机床的工作原理是通过数控系统接收输入的程序代码，经过处理后控制机床的运动和动作，实现工件的加工。

2. 数控机床的伺服系统有哪些类型？答：数控机床的伺服系统主要有步进电机伺服系统、直流伺服系统和交流伺服系统。

3. 数控编程中，刀具半径补偿的作用是什么？答：刀具半径补偿的作用是在数控编程中修正由于刀具半径存在而对加工路径产生的影响，以保证加工精度。

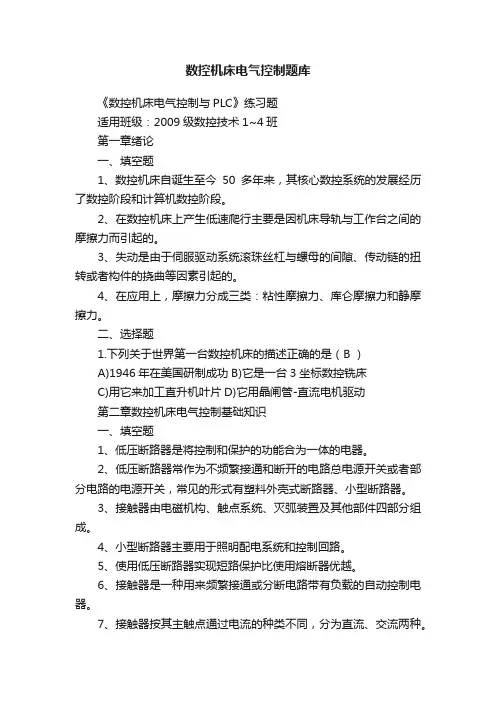

数控机床电气控制题库《数控机床电气控制与PLC》练习题适用班级：2009级数控技术1~4班第一章绪论一、填空题1、数控机床自诞生至今50多年来，其核心数控系统的发展经历了数控阶段和计算机数控阶段。

2、在数控机床上产生低速爬行主要是因机床导轨与工作台之间的摩擦力而引起的。

3、失动是由于伺服驱动系统滚珠丝杠与螺母的间隙、传动链的扭转或者构件的挠曲等因素引起的。

4、在应用上，摩擦力分成三类：粘性摩擦力、库仑摩擦力和静摩擦力。

二、选择题1.下列关于世界第一台数控机床的描述正确的是（B ）A)1946年在美国研制成功B)它是一台3坐标数控铣床C)用它来加工直升机叶片D)它用晶闸管-直流电机驱动第二章数控机床电气控制基础知识一、填空题1、低压断路器是将控制和保护的功能合为一体的电器。

2、低压断路器常作为不频繁接通和断开的电路总电源开关或者部分电路的电源开关，常见的形式有塑料外壳式断路器、小型断路器。

3、接触器由电磁机构、触点系统、灭弧装置及其他部件四部分组成。

4、小型断路器主要用于照明配电系统和控制回路。

5、使用低压断路器实现短路保护比使用熔断器优越。

6、接触器是一种用来频繁接通或分断电路带有负载的自动控制电器。

7、接触器按其主触点通过电流的种类不同，分为直流、交流两种。

8、继电器是一种根据输入信号的变化接通或断开控制电路的电器。

9、继电器常见的类型有电磁式继电器、时间继电器、热继电器、固态继电器等。

10、时间继电器是一种用来实现触点延时接通或断开的控制电器。

11、固态继电器是一种带光电隔离器的无触点开关。

12、在选择变压器的时候，根据设备的需要，变压器有标准和非标准两种。

13、在数控机床中三相变压器主要是给伺服驱动系统供电。

14、数控机床主要使用开关电源和一体化电源。

15、绘制电气原理图时，一般分为主电路和辅助电路两部分画出。

16、熔断器主要由熔断体和熔座两部分组成。

17、熔断体是一次性使用元件，熔断后，再次工作必须更换。

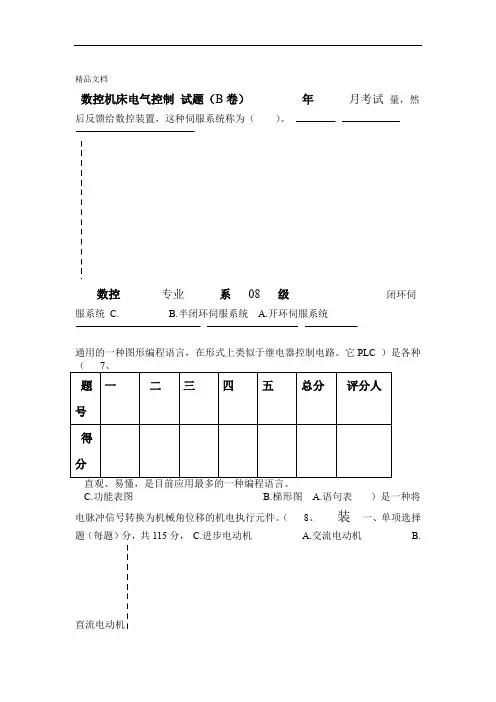

精品文档数控机床电气控制试题（B卷）年月考试量，然后反馈给数控装置，这种伺服系统称为（）。

数控专业系08 级闭环伺服系统C. B.半闭环伺服系统 A.开环伺服系统通用的一种图形编程语言，在形式上类似于继电器控制电路。

它PLC ）是各种C.功能表图 B.梯形图 A.语句表）是一种将电脉冲信号转换为机械角位移的机电执行元件。

（8、装一、单项选择题（每题）分，共115分，C.进步电动机 A.交流电动机 B.直流电动机）即用电气自控驱动工作台运动替代了人工机械驱动工作台运动。

（1、、热继电器是利用电流的热效应原理来切断电路的保护电器，主要用于电动机或其他负9 C. A.进给控制 B.辅助控制主轴控制）保护。

载的（、数控装置在硬件基础上必须有相应的系统软件来指挥和协调硬件的工作，两者缺一不2 C.过流 B.过载 A.过压订可。

数控装置的软件由（）组成。

）存在着一些固有的缺点（比如，有电刷，限制了转速的提高，而且结构10、由于（管理软件和控制软件两部分控制软件 A. B. 管理软件 C. ，使其应用范围受到限制。

复杂，价格贵）、3（）是一种用来频繁地接或分断带有负载（如电动机）的主电路自动控制电器。

C.步进电动机 B.交流伺服电动机 A.直流伺服电动机 B. 自动空气开关A. 接触器 C.电流断电器）又称主轴准停控制，即当主轴停止时能控制其停在固定位置。

11、（线）不同。

电流继电器的线圈匝4 、电流断电器与电压断电器在结构上的区别主要是（ C.辅助控制 B.主轴定向控制 A.开环控制数少、导线粗，与负载串联以反映电路电流的变化。

电压继电器的线圈匝数多、导线细，与负、位置检测装置能检测的最小位置变化量你作分辨率。

位置检测装置的分辨率应当12 载并联以反映其两端的电压。

）机床加工精度。

（线圈A. C. 触点衔铁 B. A.高于B.低于.C.等于CNC、按5装置中各印刷电路板的插接方式可以分为（）和功能模块式结构。

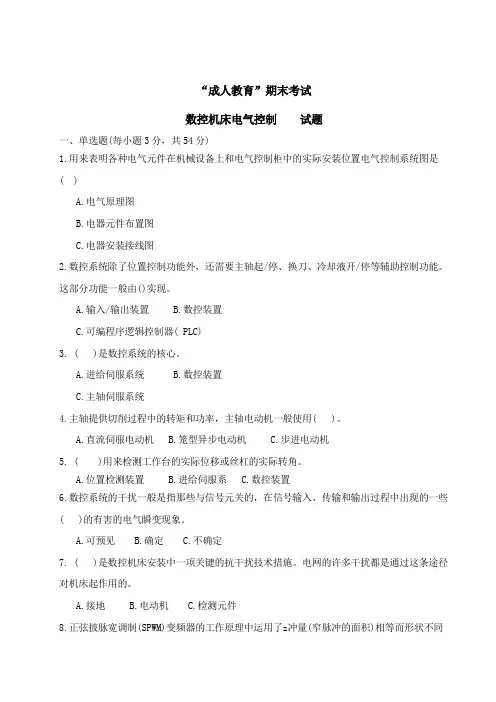

“成人教育”期末考试数控机床电气控制试题一、单选题(每小题3分，共54分)1.用来表明各种电气元件在机械设备上和电气控制柜中的实际安装位置电气控制系统图是( )A.电气原理图B.电器元件布置图C.电器安装接线图2.数控系统除了位置控制功能外，还需要主轴起/停、换刀、冷却液开/停等辅助控制功能。

这部分功能一般由()实现。

A.输入/输出装置B.数控装置C.可编程序逻辑控制器( PLC)3. ( )是数控系统的核心。

A.进给伺服系统B.数控装置C.主轴伺服系统4.主轴提供切削过程中的转矩和功率，主轴电动机一般使用( )。

A.直流伺服电动机B.笼型异步电动机C.步进电动机5. ( )用来检测工作台的实际位移或丝杠的实际转角。

A.位置检测装置B.进给伺服系C.数控装置6.数控系统的干扰一般是指那些与信号元关的，在信号输入、传输和输出过程中出现的一些( )的有害的电气瞬变现象。

A.可预见B.确定C.不确定7. ( )是数控机床安装中一项关键的抗干扰技术措施。

电网的许多干扰都是通过这条途径对机床起作用的。

A.接地B.电动机C.检测元件8.正弦披脉宽调制(SPWM)变频器的工作原理中运用了z冲量(窄脉冲的面积)相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果( )这-采样控制理论重要结论。

A.不同B.基本相同C.元关9.位置检测装置按检测量的测量基准，可分为( )和增量式测量。

A.绝对式B.直接测量C.回转型10. ( )即用电气自控驱动工作台运动替代了人工机械驱动工作台运动。

A.进给控制B.辅助控制C.主轴控制1 1.数控装置在硬件基础上必须有相应的系统软件来指挥和协调硬件的工作，两者缺不可。

数控装置的软件由( )组成。

A.控制软件B.管理软件和控制软件两部分C.管理软件12. ( )是一种用来频繁地接通或分断带有负载(如电动机〉的主电路自动控制电器。

A.自动空气开关B.接触器C.电流继电器13.电流继电器与电压继电器在结构上的区别主要是( )不同。

数控机床电气控制系统考核试题一、选择题1 .数控机床操作工"四会”基本功包括（\［多选题］*会使用V会维护V会检查V会排除故障V2 .数控机床保养的内容主要有（\［多选题］*清洗V除尘，防腐V调整√3 .根据数控机床的故障频率大致分为3个阶段，即（［［多选题］*早期故障期V偶发故障期V耗损故障期V后期耗损期4 .数控机床使用初期故障频繁的原因有（\［多选题］*机械部分V电气部分V液压部分V偶然因素5 .以下情况可能会造成数控机床外部故障的有（\［多选题］* 数控机床的供电电压过低V数控机床周围的环境温度过高V操作机床不当V机床自身故障6 .数控机床典型磨损过程可分为三个阶段（1［多选题］*初期磨损阶段V稳定磨损阶段V急剧磨损阶V以上都不是7 .衡量数控机床可靠性的指标有（工［多选题］*平均无故障时间V平均修复时间V有效度AV以上都不是8 .下列技术可用于数控机床故障设备诊断的是（1［多选题］* 检测技术V信号处理技术V模式识别技术V预测技术V9 .数控机床设备故障诊断过程可分为（\［多选题］：信号检测V特征提取V状态识别V预报决策V10 .数控机床实用诊断技术有（）等。

［多选题］* 问V看7听V触V11 .数控机床常用的故障检测方法有（\［多选题］* 功能程序测试法V参数检查法V同类对调法V单步执行程序确定故障点V12 .数控机床的修理可分为（\［多选题］*大修V中修√小修，以上都不对13 .P1C按容量大小可分为（\［多选题］*小型√中型√大型V超大型14 .P1C按硬件结构的不同可以分为（1［多选题］*整体式√模块式V叠装式V封装式15 .数控机床用P1C可分为（1［多选题］*内装型V独立型V模块式叠装式16 .FANUC系统中堆栈寄存器共有9位，按（）的原理工作。

［多选题］* 先进后出V后进先出V先进先出后进后出17 .FANUC系统中功能指令的格式包括以下几部分（1［多选题］*控制条件V指令V参数√输出V18 .SIEMENS802D系统中，CTUD计数器的当前值（）计数值时，计数器标志位置位。

1. 数控机床的核心部件是：A. 伺服系统B. 主轴C. 数控系统D. 刀库2. 数控编程中，G01指令表示：A. 快速移动B. 直线插补C. 圆弧插补D. 暂停3. 数控机床的精度主要取决于：A. 机床的刚性B. 数控系统的精度C. 刀具的精度D. 操作人员的技能4. 在数控编程中，M03指令表示：A. 主轴正转B. 主轴反转C. 主轴停止D. 冷却液开5. 数控机床的坐标系中，Z轴通常表示：A. 水平移动方向B. 垂直移动方向C. 主轴方向D. 刀具方向6. 数控编程中，G02指令表示：A. 快速移动B. 直线插补C. 顺时针圆弧插补D. 逆时针圆弧插补7. 数控机床的加工精度不受以下哪个因素影响：A. 机床的刚性B. 数控系统的精度C. 刀具的精度D. 操作人员的技能8. 在数控编程中，M05指令表示：A. 主轴正转B. 主轴反转C. 主轴停止D. 冷却液开9. 数控机床的坐标系中，X轴通常表示：A. 水平移动方向B. 垂直移动方向C. 主轴方向D. 刀具方向10. 数控编程中，G03指令表示：A. 快速移动B. 直线插补C. 顺时针圆弧插补D. 逆时针圆弧插补11. 数控机床的加工效率主要取决于：A. 机床的刚性B. 数控系统的精度C. 刀具的精度D. 操作人员的技能12. 在数控编程中，M08指令表示：A. 主轴正转B. 主轴反转C. 主轴停止D. 冷却液开13. 数控机床的坐标系中，Y轴通常表示：A. 水平移动方向B. 垂直移动方向C. 主轴方向D. 刀具方向14. 数控编程中，G00指令表示：A. 快速移动B. 直线插补C. 圆弧插补D. 暂停15. 数控机床的加工稳定性不受以下哪个因素影响：A. 机床的刚性B. 数控系统的精度C. 刀具的精度D. 操作人员的技能16. 在数控编程中，M09指令表示：A. 主轴正转B. 主轴反转C. 主轴停止D. 冷却液关17. 数控机床的坐标系中，A轴通常表示：A. 水平移动方向B. 垂直移动方向C. 主轴方向D. 旋转方向18. 数控编程中，G04指令表示：A. 快速移动B. 直线插补C. 圆弧插补D. 暂停19. 数控机床的加工质量主要取决于：A. 机床的刚性B. 数控系统的精度C. 刀具的精度D. 操作人员的技能20. 在数控编程中，M30指令表示：A. 主轴正转B. 主轴反转C. 主轴停止D. 程序结束21. 数控机床的坐标系中，B轴通常表示：A. 水平移动方向B. 垂直移动方向C. 主轴方向D. 旋转方向22. 数控编程中，G20指令表示：A. 英制单位B. 公制单位C. 快速移动D. 直线插补23. 数控机床的加工速度主要取决于：A. 机床的刚性B. 数控系统的精度C. 刀具的精度D. 操作人员的技能24. 在数控编程中，M02指令表示：A. 主轴正转B. 主轴反转C. 主轴停止D. 程序结束25. 数控机床的坐标系中，C轴通常表示：A. 水平移动方向B. 垂直移动方向C. 主轴方向D. 旋转方向26. 数控编程中，G21指令表示：A. 英制单位B. 公制单位C. 快速移动D. 直线插补27. 数控机床的加工精度主要取决于：A. 机床的刚性B. 数控系统的精度C. 刀具的精度D. 操作人员的技能28. 在数控编程中，M06指令表示：A. 主轴正转B. 主轴反转C. 主轴停止D. 换刀29. 数控机床的坐标系中，U轴通常表示：A. 水平移动方向B. 垂直移动方向C. 主轴方向D. 附加轴30. 数控编程中，G40指令表示：A. 刀具半径补偿取消B. 刀具长度补偿取消C. 快速移动D. 直线插补31. 数控机床的加工效率主要取决于：A. 机床的刚性B. 数控系统的精度C. 刀具的精度D. 操作人员的技能32. 在数控编程中，M07指令表示：A. 主轴正转B. 主轴反转C. 主轴停止D. 冷却液开33. 数控机床的坐标系中，V轴通常表示：A. 水平移动方向B. 垂直移动方向C. 主轴方向D. 附加轴34. 数控编程中，G41指令表示：A. 刀具半径补偿左B. 刀具半径补偿右C. 刀具长度补偿D. 快速移动35. 数控机床的加工稳定性主要取决于：A. 机床的刚性B. 数控系统的精度C. 刀具的精度D. 操作人员的技能36. 在数控编程中，M10指令表示：A. 主轴正转B. 主轴反转C. 主轴停止D. 夹紧37. 数控机床的坐标系中，W轴通常表示：A. 水平移动方向B. 垂直移动方向C. 主轴方向D. 附加轴38. 数控编程中，G42指令表示：A. 刀具半径补偿左B. 刀具半径补偿右C. 刀具长度补偿D. 快速移动39. 数控机床的加工质量主要取决于：A. 机床的刚性B. 数控系统的精度C. 刀具的精度D. 操作人员的技能40. 在数控编程中，M11指令表示：A. 主轴正转B. 主轴反转C. 主轴停止D. 松开41. 数控机床的坐标系中，R轴通常表示：A. 水平移动方向B. 垂直移动方向C. 主轴方向D. 旋转方向42. 数控编程中，G54指令表示：A. 第一工件坐标系B. 第二工件坐标系C. 第三工件坐标系D. 第四工件坐标系43. 数控机床的加工速度主要取决于：A. 机床的刚性B. 数控系统的精度C. 刀具的精度D. 操作人员的技能44. 在数控编程中，M13指令表示：A. 主轴正转B. 主轴反转C. 主轴停止D. 主轴正转和冷却液开45. 数控机床的坐标系中，S轴通常表示：A. 水平移动方向B. 垂直移动方向C. 主轴方向D. 旋转方向46. 数控编程中，G55指令表示：A. 第一工件坐标系B. 第二工件坐标系C. 第三工件坐标系D. 第四工件坐标系47. 数控机床的加工精度主要取决于：A. 机床的刚性B. 数控系统的精度C. 刀具的精度D. 操作人员的技能48. 在数控编程中，M14指令表示：A. 主轴正转B. 主轴反转C. 主轴停止D. 主轴反转和冷却液开49. 数控机床的坐标系中，T轴通常表示：A. 水平移动方向B. 垂直移动方向C. 主轴方向D. 刀具选择50. 数控编程中，G56指令表示：A. 第一工件坐标系B. 第二工件坐标系C. 第三工件坐标系D. 第四工件坐标系51. 数控机床的加工效率主要取决于：A. 机床的刚性B. 数控系统的精度C. 刀具的精度D. 操作人员的技能52. 在数控编程中，M19指令表示：A. 主轴正转B. 主轴反转C. 主轴停止D. 主轴定向停止53. 数控机床的坐标系中，F轴通常表示：A. 水平移动方向B. 垂直移动方向C. 主轴方向D. 进给速度54. 数控编程中，G57指令表示：A. 第一工件坐标系B. 第二工件坐标系C. 第三工件坐标系D. 第四工件坐标系答案：1. C2. B3. B4. A5. C6. C7. D8. C9. A10. D11. D12. D13. A14. A15. D16. D17. D18. D19. D20. D21. D22. A23. D24. D25. D26. B27. B28. D29. D30. A31. D32. D33. D34. A35. A36. D37. D38. B39. D40. D41. D42. A43. D44. D45. C46. B47. B48. D49. D50. C51. D52. D53. D54. D。

一、简答题（25分5×5分）1.PLC和低压电器及计算机相比有那些优点？（1）体积小、抗干扰性好，（1分）（2）编程简单；（1分）（3）柔性好，（1分）（4）运算能力强；（1分）（5）维修检测方便等（1分）2、行程开关、接近开关在电路中各起什么作用答：行程开关（3分）行程开关是根据运动部件位置而切换电路的自动控制电器，用来控制运动部件的运动方向、行程大小或位置保护（2分）。

如果把行程开关安装在工作机械的各种行程终点处，限制其行程，它就称为限位开关或终端开关，因此行程开关、限位开关和终端开关是同一开关。

它们被广泛用于各类机床和起重机械，以控制这些机械的行程（2分）。

当工作机械运动到某一预定位置时，行程开关就通过机械可动部分的动作将机械信号变换为电信号，以实现对机械的电气控制。

接近开关（2分）和行程开关作用基本相同，但接近开关是非接触式的监测装置，体积小安装方便，当运动着的物体接近它到一定距离范围内，就能发出信号。

3、两个110V交流接触器同时动作时，能否将其两个线圈串联到220V电路上？答：不能串联（1分）。

否则，将因衔铁气隙的不同，线圈交流阻抗不同（2分），电压不会平均分配，导致电器不能可靠工作。

（2分）4、电路图中KA、KM、SB、SQ、FR、KT分别是什么电器元件的文字符号？画出其对应的图形符号。

KA-继电器（0.5 分），KM-接触器（0.5 分）,SB-按钮（0.5 分），SQ-行程开关（0.5 分），FR－热继电器（0.5 分），KT-时间继电器（0.5 分）；图形符号以教材为准．共2分，错一个扣0.5分；5、试述数控机床的主要性能指标1）数控机床运动性能指标（3分）（1）数控机床的可控轴数和联动轴数（2）快速移动速度（G00）及进给速度（3）主轴转速（4）坐标行程（5）刀库容量和换刀时间2）数控机床精度指标（2分）（1）定位精度（2）重复定位精度（3）分辨率急脉冲当量二、填空题20分（20×1分）1低压执行电器有：电磁阀、电磁铁、电磁离合器等。

机械工程师：数控机床电气控制专业技术知识竞赛试题与答案1、问答题数控铣床加工中，刀具半径补偿包括哪些内容？分别用什么指令实现？各有什么作用？答案：刀具半径补偿G40，G41，G42G40是取消刀具半径补偿功能。

G41是在相对于刀具前进方向左侧进行补偿，称为左刀补，G42是在相对于刀具前进方向右侧进行补偿，称为右刀补2、填空题切削速度确定后，用公式（）计算主轴转速n（r/min）。

答案：n=1000v/d3、单项选择题金属晶体、离子晶体、共价晶体等材料的变形通常表现为分子材料则通常表现为（）和（）。

A.普弹行、高弹性、粘弹性B.纯弹行、高弹性、粘弹性C.普弹行、高弹性、滞弹性答案：A4、单项选择题高分子材料的拉伸强度一般在Mpa范围内（）A、＜10B、10-100C、100-200答案：B5、填空题车床数控系统中，进行恒线速度控制的指令是（）答案：G966、填空题为了简化程序可以让子程序调用另一个子程序成为（）。

答案：子程序嵌套7、单项选择题机床坐标系原点也称为（）。

A.工件零点B.编程零点C.机械零点D.刀具零点答案：C8、填空题编程时可将重复出现的程序编成（），使用时可以由主程序多次重复调用。

答案：子程序9、填空题粗加工复合循环指令G72主要用于加工，G76主要用于加工（）。

答案：端面车削、螺纹切削10、填空题在铣削加工中顺铣和逆铣得到的表面质量是不同的。

通常采用粗加工（）、精加工（）的走刀方向，以利于提高工件的表面质量。

答案：顺铣；逆铣11、问答题简述数控编程的内容与方法。

答案：（1）加工工艺分析（2）数值计算（3）编写零件加工程序单（4）制备控制介质（5）程序校对与首件试切12、填空题一个零件加工的程序是由遵循一定结构、句法和格式规则的若干个（）组成的，而每个（）是由若干个（）组成的。

答案：程序段、程序段、指令字13、问答题数控加工中加工螺纹的注意事项。

答案：（1）进行恒螺纹加工时，其进给速度Vf的单位采用旋转进给率的单位即mm/r（或in/r）（2）为避免在加减速过程中进行螺纹切削，要设引入距离和超越距离，即升速进刀段和减速退刀段对于大螺距和高精度的螺纹取最大值-一般取-的1/4左右，若螺纹的收尾处没有退刀槽是，一般按45度退刀收尾。
