单片机流水灯实验总结引言：单片机流水灯实验是学习嵌入式系统和单片机基础的重要实践环节。
通过设计和搭建流水灯电路，我们可以深入理解单片机的工作机制和时序控制。
本文将总结我在流水灯实验中的心得体会，分享一些有关单片机流水灯设计的经验。
一、实验概述这个实验的目标是设计一个能够连续闪烁的流水灯电路，通过单片机的控制，实现一串灯按照固定的顺序不断亮灭的效果。
我们可以通过改变灯的亮灭时间和顺序，来获得不同的流水灯效果。
二、选材准备在进行单片机流水灯实验之前，我们需要准备一些基本的材料和工具。
首先，我们需要一块单片机开发板，最常用的是STC89C52系列的开发板，该开发板搭载了一颗51单片机。
此外，我们还需要准备串联的LED灯，该灯可以选择常见的5mm直径的LED灯，同时需要配备一定数量的适量电阻用于限流。
三、实验步骤1. 连接电路：首先，需要将电路图中的元件按照连接要求连接好，确保各个元件之间的连接无误且紧固可靠。
2. 编写程序：接下来，我们需要使用Keil等软件编写单片机的程序。
通过学习嵌入式C语言编程，我们可以控制单片机的输入输出，包括控制LED灯的亮灭。
3. 烧录程序：编写完程序后，需要借助烧录器将程序烧录到单片机中。
这样单片机才能按照我们设计的程序来控制灯的状态。
4. 调试与测试：当烧录完成后，可将单片机开发板上的电源与电源线连接，并打开开关，此时，流水灯便会开始闪烁。
通过观察流水灯的灯光变化，我们可以判断我们的程序是否正确。
四、实验心得通过进行单片机流水灯实验，我深刻体会到了嵌入式系统的编程和硬件设计的重要性。
在编写程序时，我们需要仔细思考流水灯的亮灭规律和顺序，以及每个灯亮灭的时间间隔。
这需要我们对嵌入式C语言的基本语法和单片机的时序控制有一定的理解。
另外，在实验过程中，我遇到了一些问题和挑战。
例如，如何控制灯的顺序和亮灭时间，如何调整程序的延时时间等。
在解决这些问题的过程中，通过查阅资料和与同学的讨论，我逐渐积累了解决问题的经验，并在实践中不断调试和优化程序。
一、实验目的1. 掌握单片机的基本原理和操作方法。
2. 熟悉单片机编程环境Keil的使用。
3. 熟悉LED流水灯的原理和编程方法。
4. 培养动手实践能力和团队协作精神。
二、实验原理1. 单片机（Microcontroller Unit，MCU）是一种具有中央处理器（CPU）、存储器（RAM、ROM）和输入输出接口（I/O）等功能的集成电子电路。
它广泛应用于各种电子设备中，如家用电器、工业控制、汽车电子等。
2. LED（Light Emitting Diode，发光二极管）是一种半导体器件，具有单向导电性。
当电流通过LED时，会发出光亮。
3. 流水灯是一种通过控制LED灯的亮灭，模拟流水效果的电子装置。
在单片机控制下，可以实现不同形式的流水灯效果。
三、实验设备1. 单片机实验板（如STC89C52单片机实验板）2. LED灯若干3. 跳线若干4. 电阻若干5. 电源（5V）6. Keil软件四、实验步骤1. 硬件连接（1）将单片机的P1.0-P1.7引脚与LED灯的正极相连，负极接地。
（2）将电阻串联在LED灯和单片机引脚之间，起到限流作用。
（3）将单片机的VCC和GND分别连接到5V电源的正负极。
2. 软件编写（1）在Keil软件中创建一个新的项目，选择相应的单片机型号。
（2）编写主函数main()，实现流水灯的编程。
（3）初始化单片机的P1口为输出模式。
（4）定义延时函数Delay()，实现流水灯的延时效果。
（5）在主循环中，通过改变P1口的高低电平，控制LED灯的亮灭，实现流水灯效果。
（6）保存并编译程序。
3. 程序调试（1）将编译后的程序下载到单片机实验板中。
（2）观察LED灯的流水效果，检查程序是否正确。
（3）如有错误，修改程序并重新编译、下载。
五、实验结果与分析1. 实验结果通过实验，成功实现了LED流水灯效果，实现了不同形式的流水灯效果。
2. 实验分析（1）在实验过程中，学习了单片机的基本原理和操作方法，掌握了Keil软件的使用。
一、实验目的1. 熟悉单片机的基本原理和组成，掌握51单片机的编程方法。
2. 理解单片机I/O口的使用，学会利用单片机控制LED灯的流水灯效果。
3. 提高动手实践能力，培养团队协作精神。
二、实验环境1. 实验设备：51单片机开发板、LED灯、面包板、电源、连接线等。
2. 实验软件：Proteus仿真软件、Keil uVision5集成开发环境。
三、实验原理流水灯实验是单片机入门级实验之一，通过控制单片机的I/O口输出高低电平，使LED灯依次点亮，形成流水灯效果。
实验中，利用单片机的定时器产生定时中断，每隔一定时间改变I/O口的输出状态，实现LED灯的流水灯效果。
四、实验步骤1. 打开Proteus软件，新建一个工程项目，添加51单片机开发板和LED灯等元件，绘制电路图。
2. 打开Keil uVision5，新建一个C51工程项目，选择对应的单片机型号。
3. 编写程序：（1）初始化I/O口：将P0口设置为输出模式，将P1口设置为输出模式。
（2）设置定时器：选择合适的定时器，设置定时时间，使其产生定时中断。
（3）编写中断服务程序：在中断服务程序中，改变I/O口的输出状态，实现LED灯的流水灯效果。
（4）编写主程序：在主程序中，启动定时器，进入中断服务程序。
4. 编译程序，生成HEX文件。
5. 将生成的HEX文件导入Proteus软件，运行仿真实验。
6. 观察实验现象，检查LED灯的流水灯效果是否正常。
五、实验结果与分析1. 实验现象：在Proteus软件中，LED灯依次点亮，形成流水灯效果。
2. 实验分析：通过设置定时器，每隔一定时间改变I/O口的输出状态，实现LED 灯的流水灯效果。
实验过程中，可以调整定时器的定时时间，改变流水灯的速度。
六、实验总结1. 本实验使我们对单片机的基本原理和组成有了更深入的了解。
2. 通过编写程序，掌握了51单片机的编程方法，提高了编程能力。
3. 实验过程中，我们学会了利用单片机控制LED灯，实现了流水灯效果。
单片机流水灯实验总结引言流水灯是单片机实验中最基础的实验之一，通过控制单片机的IO口，让灯泡按照一定的顺序或方式依次点亮和熄灭，从而形成灯光的流动效果。
本篇文档将总结单片机流水灯实验的原理、实验步骤和实验结果，并对其中的关键点进行说明和分析。
实验原理单片机流水灯实验的原理主要涉及到两方面：单片机的IO口和时序控制。
单片机的IO口单片机的IO口是其与外部设备进行数据交换和控制的接口，通过设置IO口的电平状态，可以控制外部设备的操作。
在流水灯实验中，我们将使用单片机的多个IO口分别控制多个灯泡的点亮和熄灭。
时序控制流水灯的效果是通过按照一定的时序来依次点亮和熄灭灯泡。
在单片机中，我们可以通过控制程序中的延时和循环来实现灯泡的时序控制。
实验步骤以下将详细介绍单片机流水灯实验的步骤：1.准备材料和工具：单片机、灯泡、电阻、面包板、导线等。
2.连接电路：将单片机和灯泡通过导线连接起来，同时将电阻与灯泡串联，用以限流。
3.编写程序：使用相应的编程软件，编写控制流水灯的程序。
程序主要包括初始化IO口、控制时序、循环控制灯泡的点亮和熄灭等。
4.烧录程序：将编写好的程序烧录到单片机中。
5.调试和测试：将单片机连接到电源，观察灯泡是否按照预定的流水灯效果点亮和熄灭。
如果效果不符合预期，可以通过修改程序和调整电路进行调试。
实验结果经过以上步骤，我们成功搭建了单片机流水灯的实验电路，并编写了控制流水灯的程序。
经过测试，实验效果良好，灯泡按照预定的顺序和方式点亮和熄灭。
实验中的关键点分析在单片机流水灯实验中，有几个关键点需要特别注意：1.IO口的选择：根据需要控制的灯泡个数，选择合适数量的IO口。
如果使用的IO口数量较多，可以考虑使用扩展芯片或IO口拓展模块。
2.电路的设计：在电路设计中，需要合理选择电阻的阻值，以确保灯泡正常工作，并保护单片机和其他电路。
3.程序的编写：程序的编写需要注意控制流水灯的循序和时序，以及延时和循环的设置。
一、实验背景随着物联网、智能家居等领域的快速发展，嵌入式系统在各个行业中的应用越来越广泛。
为了提高对嵌入式系统的理解，本实训选择了“流水灯”作为实验项目。
通过本实验，旨在掌握STM32单片机的基本操作，熟悉GPIO端口的使用，以及定时器的配置和应用。
二、实验目的1. 熟悉STM32单片机的基本结构和工作原理；2. 掌握GPIO端口的使用方法，实现LED灯的亮灭控制；3. 学习定时器的配置和应用，实现流水灯效果的实现；4. 提高嵌入式系统开发的理解和应用能力。
三、实验原理1. STM32单片机简介STM32是一款基于ARM Cortex-M3内核的微控制器，具有高性能、低功耗、丰富的外设和强大的处理能力。
本实验使用STM32F103ZET6单片机作为实验平台。
2. GPIO端口GPIO（通用输入输出）端口是STM32单片机的重要组成部分，可以用于输入或输出信号。
在本实验中，GPIO端口用于控制LED灯的亮灭。
3. 定时器定时器是STM32单片机的一个功能模块，可以用于实现定时功能。
在本实验中，定时器用于控制LED灯的流水效果。
四、实验步骤1. 准备实验环境（1）准备STM32F103ZET6单片机开发板、电源、LED灯、连接线等实验器材；（2）安装Keil 5软件，并配置ST-Link Debugger环境。
2. 编写程序（1）创建一个新的STM32工程，并添加必要的头文件和库文件；（2）编写主函数main.c，实现以下功能：a. 初始化GPIO端口，设置LED灯的引脚为输出模式；b. 初始化定时器，设置定时时间；c. 在定时器中断服务程序中，实现LED灯的流水效果；d. 主循环中，调用延时函数，实现流水灯效果的持续显示。
3. 编译程序（1）编译工程，生成可执行文件；（2）将可执行文件下载到STM32单片机中。
4. 测试实验（1）接通电源，观察LED灯的流水效果；（2）根据需要调整定时器和GPIO端口的配置，观察流水灯效果的变化。
嵌入式系统应用实验报告姓名:学号:学院:专业:班级:指导教师:实验1、流水灯实验1、1实验要求编程控制实验板上LED灯轮流点亮、熄灭,中间间隔一定时间。
1、2原理分析实验主要考察对STM32F10X系列单片机GPIO的输出操作。
参阅数据手册可知,通过软件编程,GPIO可以配置成以下几种模式: ◇输入浮空◇输入上拉◇输入下拉◇模拟输入◇开漏输出◇推挽式输出◇推挽式复用功能◇开漏式复用功能根据实验要求,应该首先将GPIO配置为推挽输出模式。
由原理图可知,单片机GPIO输出信号经过74HC244缓冲器,连接LED灯。
由于74HC244的OE1与OE2都接地,为相同电平,故A端电平与Y端电平相同且LED 灯共阳,所以,如果要点亮LED,GPIO应输出低电平。
反之,LED灯熄灭。
1、3程序分析软件方面,在程序启动时,调用SystemInit()函数(见附录1),对系统时钟等关键部分进行初始化,然后再对GPIO进行配置。
GPIO配置函数为SZ_STM32_LEDInit()(见附录2),函数中首先使能GPIO时钟:RCC_APB2PeriphClockCmd(GPIO_CLK[Led], ENABLE);然后配置GPIO输入输出模式:GPIO_InitStructure、GPIO_Mode = GPIO_Mode_Out_PP;再配置GPIO端口翻转速度:GPIO_InitStructure、GPIO_Speed = GPIO_Speed_50MHz;最后将配置好的参数写入寄存器,初始化完成:GPIO_Init(GPIO_PORT[Led], &GPIO_InitStructure)。
初始化完成后,程序循环点亮一个LED并熄灭其她LED,中间通过Delay()函数进行延时,达到流水灯的效果(程序完整代码见附录3)。
实验程序流程图如下:硬件方面,根据实验指南,将实验板做如下连接:1、3实验结果实验二、按键实验2、1实验要求利用STM32读取外部按键状态,按键按下一次产生一次外部中断在中断处理函数中使按键所对应的灯亮起。
单片机流水灯实验报告单片机流水灯实验报告一、实验目的本实验旨在通过单片机控制八个LED灯，实现流水灯效果。
通过本实验，我们希望达到以下目的：1.深入理解单片机的I/O端口的工作原理和使用方法。
2.掌握单片机定时器/计数器的工作原理和使用方法。
3.学会编写简单的单片机程序，实现特定的LED灯控制。
4.通过实践操作，提高单片机软硬件的综合应用能力。
二、实验设备1.单片机开发板2.电脑一台3.八个LED灯4.杜邦线若干5.电阻、电容等电子元件三、实验原理本实验采用AT89C51单片机作为主控芯片。
八个LED灯分别连接到P1端口的P1.0到P1.7。
通过编程控制P1端口的每一个引脚，实现对LED灯的亮灭控制。
使用定时器/计数器实现延时，达到流水灯效果。
四、实验步骤和内容1.搭建硬件电路将八个LED灯、一个上拉电阻以及相应的杜邦线连接至单片机开发板。
确保电源正确连接，并注意LED灯的长脚为正极，短脚为负极。
2.编写程序使用Keil C51编写程序，实现如下功能：点亮每个LED灯一定的时间，然后熄灭。
重复此过程，形成流水灯效果。
代码如下：#include <reg51.h> //包含51单片机的头文件#define LED P1 //定义LED为P1端口void delay(unsigned int time) //延时函数{unsigned int i,j;for(i=0;i<time;i++)for(j=0;j<1275;j++);}void main() //主函数{while(1) //程序一直循环执行{unsigned char i=0; //定义一个变量i，用于循环控制LED灯while(i<8) //循环点亮每个LED灯{LED=~(0x01<<i); //点亮第i个LED灯delay(50000); //延时50ms（50*1275us）i++; //变量i加1，控制下一个LED灯}}}3.编译程序将程序编译为二进制文件，生成HEX文件。

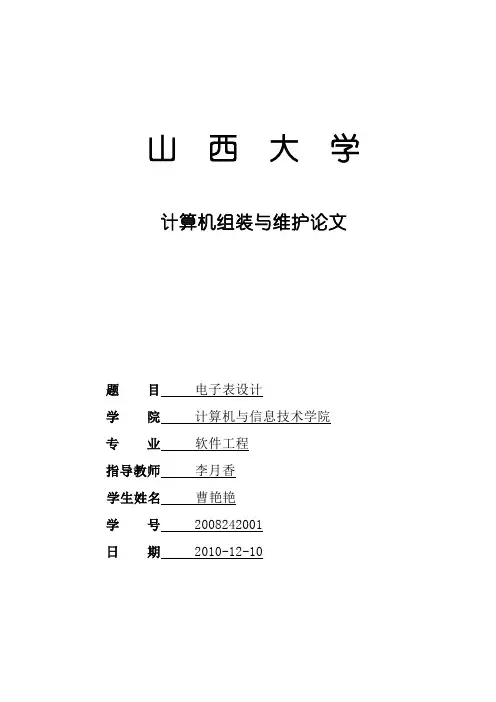

山西大学计算机组装与维护论文题目电子表设计学院计算机与信息技术学院专业软件工程指导教师李月香学生姓名曹艳艳学号 2008242001 日期 2010-12-10电子表设计内容提要：LCD 电视是 Liquid Crystal Display 的简称，是液晶显示屏的全称:它包括了TFT,UFB,TFD,STN等类型的液晶显示屏。
LCD 的构造是在两片平行的玻璃当中放置液态的晶体，两片玻璃中间有许多垂直和水平的细小电线，透过通电与否来控制杆状水晶分子改变方向，将光线折射出来产生画面。
1888年奥地利植物学家发现了一种白浊有粘性的液体，后来，德国物理学家发现了这种白浊物质具有多种弯曲性质，认为这种物质是流动性结晶的一种，由此而取名为Liquid Crystal即液晶LCD显示器是智能仪器仪表中最常用的显示器件。
近年来一些单片机内部也集成了LCD控制级驱动电路，更方便了单片机在嵌入式系统中的应用，特别是微功耗智能化仪器仪表上的应用。
关键词：LCD 工作原理应用发展参考文献：1．《嵌入式系统应用基础》。
2. 百度百科。
一、实验目的1.熟练掌握单片机控制系统硬件电路的设计、测试；单片机监控程序的编写、调试及运行。
2.学习使用单片机设计出简单的应用系统。
二、实验设备1．PC计算机；2．NEC全系列微控制器(单片机)开发工具EM/EZ-1系统；3．实验系统。
三、实验内容及要求1.设计方案本次使用主要使用了LCD，做了一个电子表。
主函数显示电子表。
P3.0按键中断用来测温度并在LCD上显示。
P4.0按键中断用来进入更改时间的中断。
P4.1按键中断用来进入设置闹钟的中断。
P4.2用来在进入更改时间中断和设置闹钟中断时进行小时的设置。
P4.3用来在进入更改时间中断和设置闹钟中断时进行分钟的十位设置。
P4.4用来在进入更改时间中断和设置闹钟中断时进行分钟的个位设置。
P4.5是一个流水灯和蜂鸣器中断。
2.结构图3.实现的功能1.实现了利用LCD 动态的显示秒数的走动。
一、前言流水灯实训是嵌入式系统学习过程中的一个重要环节，通过本次实训，我对嵌入式系统有了更深入的了解，提高了自己的动手能力和实践能力。
以下是我对本次流水灯实训的心得体会。
二、实训目的与内容1. 实训目的本次流水灯实训的主要目的是：（1）掌握STM32单片机的基本结构与工作原理；（2）学习使用GPIO端口进行简单的输出控制；（3）了解定时器的基本使用方法，通过定时器控制LED灯的流水效果；（4）提升对嵌入式系统开发的理解与应用能力。
2. 实训内容本次实训主要涉及以下几个方面：（1）STM32F103ZET6单片机的基本结构和工作原理；（2）GPIO端口的使用方法；（3）定时器的基本使用方法；（4）LED流水灯的实现。
三、实训过程1. 实验准备在实验前，我首先下载了Keil 5软件和ST-Link Debugger环境，并对实验板进行了简单的认识。
接着，我学习了STM32F103ZET6单片机的基本结构和工作原理，了解了GPIO端口和定时器的使用方法。
2. 实验步骤（1）编写代码根据实验要求，我编写了main.c、led.c和led.h三个文件。
在main.c文件中，我设置了单片机的时钟频率、初始化GPIO端口和定时器。
在led.c文件中，我编写了控制LED流水灯的函数。
在led.h文件中，我定义了LED流水灯的相关宏。
（2）编译代码将编写的代码编译生成.hex文件。
（3）下载代码使用ST-Link Debugger将生成的.hex文件下载到实验板上。
（4）调试代码通过观察实验现象，我发现LED流水灯效果不理想。
经过分析，我发现是定时器设置不当导致的。
我修改了定时器的相关参数，再次下载代码并观察实验现象，最终实现了LED流水灯的效果。
3. 实验总结在实验过程中，我遇到了许多问题，如代码编译错误、下载失败等。
通过查阅资料和请教老师，我逐渐解决了这些问题。
这次实训让我深刻体会到，嵌入式系统开发需要耐心和细心，同时也需要具备一定的调试技巧。
一、实验目的1. 熟悉单片机的基本原理和结构；2. 掌握单片机编程的基本方法和技巧；3. 学会使用单片机进行LED流水灯的编程和控制；4. 培养动手实践能力和团队协作精神。
二、实验原理流水灯实验是单片机入门级的经典实验，通过编程控制单片机的I/O口输出高低电平，从而驱动LED灯依次点亮，形成流水灯效果。
本实验采用AT89C52单片机作为核心控制单元，利用其P0端口连接8个LED灯，通过编写程序控制LED灯的点亮和熄灭，实现流水灯效果。
三、实验器材1. 单片机实验板一块；2. AT89C52单片机一个；3. 8个LED灯；4. 连接线若干；5. 电阻若干；6. 5V电源。
四、实验步骤1. 准备实验器材，搭建实验电路；2. 在Keil C51集成开发环境中编写流水灯程序；3. 编译、调试程序，确保程序正常运行；4. 将编译好的程序下载到单片机实验板上；5. 观察LED灯流水效果，分析程序运行过程。
五、实验内容1. 流水灯程序编写（1）初始化P0端口为输出模式，设置初值为0xFF，即8个LED灯全部熄灭；（2）通过延时函数实现LED灯的点亮和熄灭，形成流水效果；（3）编写循环语句，使LED灯依次点亮，实现流水灯效果；（4）编写延时函数，控制LED灯点亮和熄灭的时间间隔。
2. 流水灯控制（1）通过按键控制流水灯的开关；（2）通过按键控制流水灯的速度；（3）通过按键控制流水灯的方向（正向或反向）。
3. 流水灯程序调试（1）检查程序语法错误；（2）检查程序逻辑错误；（3）观察LED灯流水效果，确保程序正常运行。
六、实验结果与分析1. 实验结果通过编写程序，成功实现了LED流水灯的点亮和熄灭，实现了正向、反向流水效果，并可通过按键控制流水灯的开关、速度和方向。
2. 实验分析（1）流水灯程序编写过程中，掌握了单片机编程的基本方法和技巧，熟悉了延时函数、循环语句等编程语句的运用；（2）实验过程中，学会了使用单片机进行LED灯的控制，掌握了单片机I/O口编程的基本方法；（3）通过按键控制流水灯，提高了程序的功能性和实用性；（4）实验过程中，培养了动手实践能力和团队协作精神。
一、实验目的1. 熟悉单片机基本原理和组成，掌握单片机编程的基本方法。
2. 理解单片机I/O口控制LED灯的原理，实现流水灯闪烁功能。
3. 提高单片机实际应用能力，为以后从事相关领域工作打下基础。
二、实验原理1. 单片机简介：单片机（Microcontroller Unit，MCU）是一种将中央处理器（CPU）、存储器（RAM、ROM）、输入/输出接口（I/O）、定时器/计数器、串行通信接口等集成在一个芯片上的微型计算机。
2. LED灯简介：LED（Light Emitting Diode）是一种发光二极管，具有体积小、亮度高、寿命长、响应速度快等优点，广泛应用于各种显示、照明等领域。
3. 流水灯闪烁原理：通过单片机的I/O口控制LED灯的亮与灭，实现流水灯效果。
本实验中，采用定时器中断的方式，定时改变LED灯的状态，从而实现闪烁效果。
三、实验设备1. 单片机开发板：选用STC89C52单片机开发板。
2. LED灯：8个LED灯。
3. 电阻：8个220Ω电阻。
4. 连接线：若干。
5. 仿真软件：Proteus。
四、实验步骤1. 搭建电路：将8个LED灯依次连接到单片机的P1口，每个LED灯串联一个220Ω电阻，以保护LED灯。
2. 编写程序：使用C语言编写单片机程序，实现流水灯闪烁功能。
3. 编译程序：将编写好的程序编译成机器码。
4. 仿真测试：在Proteus中加载编译好的程序，观察LED灯的闪烁效果。
5. 实际测试：将程序烧录到单片机中，观察LED灯的闪烁效果。
五、程序设计1. 初始化：设置单片机的I/O口、定时器等。
2. 定时器中断：设置定时器中断，定时改变LED灯的状态。
3. 主循环：在主循环中不断读取定时器中断标志，根据标志改变LED灯的状态。
4. 代码示例：```c#include <reg51.h>#define LED P1void Timer0_Init(void) {TMOD = 0x01; // 设置定时器0为模式1TH0 = 0xFC; // 设置定时器0初始值TL0 = 0x66;ET0 = 1; // 开启定时器0中断EA = 1; // 开启全局中断TR0 = 1; // 启动定时器0}void main(void) {unsigned char i = 0;LED = 0xFF; // 初始化LED灯Timer0_Init(); // 初始化定时器while (1) {if (TF0) { // 定时器0溢出中断TF0 = 0; // 清除溢出标志TH0 = 0xFC; // 重新加载定时器0初始值TL0 = 0x66;for (i = 0; i < 8; i++) {LED = ~(1 << i); // 改变LED灯状态delay(1000); // 延时1秒}}}}void delay(unsigned int ms) {unsigned int i, j;for (i = 0; i < ms; i++)for (j = 0; j < 120; j++);}```六、实验结果与分析1. 实验结果：LED灯按照预设的规律闪烁，实现了流水灯效果。
单片机流水灯实验程序实验报告实验题目:流水灯实验2(利用查表方式)一、实验目的:1、学习利用查表的方式，使发光二极管(L1—L8)做舞台灯光效果的变化。
2、学习实用程序的编程规则。
二、实验仪器设备计算机一台、单片机在线系统一套(AY—MPU89S51E)三、实验电路:同实验一电路。
四、实验内容:灯光效果按如下规律显示:00111100，10000001，11000011，11100111，11111111，11100111，11000011，10000001，00000000，00011000，00111100，01111110 11111111，00000000，10101010，10101010，11001100，10000000，11000000，11100000，11110000，11111000，11111100 11111110，11111111，11111110，11111100，11111000，11110000 11100000，11000000，10000000，00000000。
扩展:自行设计花色效果表。
五、实验步骤:1、画出程序流程图。
3、程序输入到编程软件Keilc51中。
3、编译下载程序到系统实验板上的单片机中。
4、分析调试记录的内容和结果，找出程序中可能出错的地方，然后修改程序，继续调试、记录、分析，直到调试成功。
实验电路:U11939XTAL1P0.0/AD038P0.1/AD137P0.2/AD21836XTAL2P0.3/AD335P0.4/AD434 P0.5/AD533P0.6/AD6932RSTP0.7/AD721P2.0/A822P2.1/A923P2.2/A102924PSENP2.3 /A113025ALEP2.4/A123126EAP2.5/A1327P2.6/A1428P2.7/A15110P1.0/T2P3.0/RXD2 11P1.1/T2EXP3.1/TXD312P1.2P3.2/INT0413P1.3P3.3/INT1514P1.4P3.4/T0615P1.5 P3.5/T1716P1.6P3.6/WR817P1.7P3.7/RDAT89C52程序流程图:开始(21H) 00HDPTR #TAB,(A) (21H)(A) @A+DPTR显示灯亮(A) (21H)+1N Y(A)=33?程序代码:ORG 0000HLJMP STARTORG 0100HSTART:MOV P1,#0FFHMOV 21H,#00HLOOP:MOV DPTR,#TABMOV A,21HMOVC A,@A+DPTRCPL AMOV P1,ALCALL DELAYINC 21HMOV A,21HCJNE A,#33,LOOPMOV 21H,#00HLJMP LOOPTAB: DB00111100,10000001,11000011,11100111,11111111,11100111,11000011,10000001 DB00000000,00011000,00111100,01111110,11111111,00000000,10101010,10101010 DB11001100,10000000,11000000,11100000,11110000,11111000,11111100,11111110 DB11111111,11111110,11111100,11111000,11110000,11100000,11000000,10000000, 00000000DELAY: MOV R5,#03HD0:MOV R6,#0FFHD1:MOV R7,#0FFHDJNZ R7,$DJNZ R6,D1DJNZ R5,D0RETEND程序运行正确，写入单片机后，二极管按照上述数值亮灭，展现灯光舞台效果。
《嵌入式系统应用技术基础》实验报告（一）基于µPD78F0485单片机的流水灯音乐盒设计与实现专业：软件工程班级：2009学号：**********姓名：***1.设计环境及使用工具1.1设计环境：PC机、瑞萨EZ/EM-1仿真器、程序下载及仿真调试电缆、PC机到仿真器的USB通信线。
1.2使用工具：NEC upd78F0485单片机。
2.需求分析当前,在世界范围内,一个以微电子技术,计算机的通讯技术为先导的,一信息技术及信息产业的信息革命时期。
而计算机技术怎样与实际应用更有效的结合并有效地发挥其作用是科学界最热门的话题,也是当今计算机应用中空前活跃的领域。
本文主要从计算机的应用上来实现流水灯加蜂鸣器的音乐盒。
3.设计方案设计一个电路，在uPD78F0485单片机的P40/KR0~P45/KR5引脚上各连接1个按键，即KEY1-KEY6；在P30-P33、P40-这43、P50-P53引脚上连接12个LED灯，即LED1-LED2.在P33/BUZ引脚上连接一个蜂鸣器。
编写程序实现按键控5种不同的流水灯（LED灯亮、灭闪烁）显示方案，并且伴随蜂鸣器的声音，每次灯闪、灯灭蜂鸣器换种频率，如果在显示某种方案的过程中有按键探马下，则会中断现在的方案，进入所按下按键所设定的方案进行显示。
4.程序设计（包括程序流程图）图4.1 程序流程图5.操作说明表5.1 操作对照表6.设计中遇到的主要问题及解决办法表6.1 问题及对应解决方案7.总结及展望随着微控技术的日益完善和发展，单片机的应用在不断走向深入。
它的应用比定导致传统的控制技术从根本上发生变革。
也就是说单片机应用的出现是对传统控制技术的革命。
它在工业控制、数据采集、智能化仪表、机电一体化、家用电器等领路得到了广泛应用，极大的提高了这些领域的技术水平和自动化控制。
因此单片机的开发应用已成为高技术工程领域的一项重大课题。
因此了解单片机知识，掌握单片机的应用技术具有重大的意义。
嵌入式流水灯实验报告嵌入式流水灯实验报告引言嵌入式系统是一种特殊的计算机系统，它被嵌入到其他设备中，用于控制和管理设备的各种功能。
流水灯是嵌入式系统中最基础的实验之一，通过控制LED 灯的亮灭顺序，可以展示出流水般的效果。
本文将介绍嵌入式流水灯实验的原理、实施步骤以及实验结果。
实验原理流水灯实验的原理基于二进制数的移位操作。
在嵌入式系统中，LED灯的亮灭状态是通过控制引脚的电平高低来实现的。
通过不断改变引脚的电平状态，可以使LED灯在不同的位置上亮起，从而实现流水灯的效果。
实施步骤1. 准备材料：嵌入式开发板、面包板、导线、电阻、LED灯等。
2. 连接电路：将电阻与LED灯连接，再将它们连接到嵌入式开发板的引脚上。
需要注意的是，根据开发板的引脚电压和LED灯的额定电压，选择合适的电阻以限制电流。
3. 编写程序：使用嵌入式开发工具，编写控制LED灯流水效果的程序。
在程序中，通过改变引脚的电平状态来控制LED灯的亮灭。
4. 烧录程序：将编写好的程序烧录到嵌入式开发板中，使其能够执行程序。
5. 运行实验：将嵌入式开发板连接到电源，启动开发板，观察LED灯的流水效果。
实验结果经过以上步骤，我们成功地实现了嵌入式流水灯实验。
在实验中，LED灯按照一定的顺序亮灭，形成了流水灯的效果。
通过改变程序中的控制逻辑，我们可以实现不同的流水灯效果，如快速流动、逐渐加速或减速等。
结论嵌入式流水灯实验是嵌入式系统学习中最基础的实验之一。
通过这个实验，我们了解了嵌入式系统的基本原理和操作方法。
同时，通过编写程序控制LED灯的亮灭顺序，我们也掌握了嵌入式开发工具的使用技巧。
这个实验为我们进一步学习和探索嵌入式系统打下了坚实的基础。
展望嵌入式系统在现代科技中扮演着重要的角色，它广泛应用于各个领域，如智能家居、智能交通、医疗设备等。
通过学习嵌入式流水灯实验，我们可以更好地理解和应用嵌入式系统的原理和技术。
未来，我们可以进一步深入学习嵌入式系统的高级应用，如无线通信、图像处理等，为实现更多创新和发展做出贡献。
中南大学
嵌入式系统与单片机
实验报告
学生姓名
学号
专业班级
指导教师
学院信息科学与工程学院完成时间2012年5月
[实验名称]
单片机流水灯。
[实验目的]
进一步熟悉keil仿真软件、伟福仿真器和实验板的使用。
了解并熟悉实验板上单片机I/O口和LED灯的电路结构，掌握C51中单片机I/O口的编程方法，掌握顺序控制程序的简单编程。
[实验原理]
MCS-51系列单片机有四组8位并行I/O口，记作P0、P1、P2和P3。
每组I/O口内部都有8位数据输入缓冲器、8位数据输出锁存器及数据输出驱动等电路。
四组并行I/O端口即可以按字节操作，又可以按位操作。
当系统没有扩展外部器件时，I/O端口用作双向输入输出口；当系统作外部扩展时，使用P0、P2口作系统地址和数据总线、P3口有第二功能，与MCS-51的内部功能器件配合使用。
图P1口的位结构
本实验用到的P1口内部结构如图3-1所示。
作输出时：输出0时，将0输出到内部总线上，在写锁存器信号控制下写入锁存器，锁存器的反向输出端输出1，下面的场效应管导通，输出引脚成低电平。
输出1时，下面的场效应管截止，上面的上拉电阻使输出为1。
作输入时：P1端口引脚信号通过一个输入三态缓冲器接入内部总线，再读引脚信号控制下，引脚电平出现在内部总线上。
为了能读到真实的引脚信号，下面的场效应管必须截止，即锁存器的内容必须是1。
为了能正确读取引脚信号，锁存器必须先写1。
通过C51程序的编写，可以使I/O口的每根引脚在不同的时间输出不同的0、1信号，从而控制外部的设备。
[实验步骤]
1.keil的使用：
新建项目--选择单片机型号--建C语言程序--添加到项目--设置项目--编译加载--选择仿真板
新建项目添加到项目设置项目选择仿真板
2. 将实验板上51单片机的P1口的8根线与实验板上的8位LED灯连接，I/O口的一根引脚控制一个LED灯。
根据实验板上LED的硬件连接，编写程序使8个LED灯从最下面依次点亮，每次只亮一盏灯。
依此循环。
代码如下
#include"reg51.h"
void mDelay(unsigned int Delay)
{ unsigned int i;
for(;Delay>0;Delay--)
{ for(i=0;i<124;i++)
{;}
}
}
main()
{int b;
while(1)
{
P1=0X7f;
mDelay(5000);
for(b=0;b<7;b++)
{P1=P1>>1|0X80;//P1=P1<<1;
mDelay(5000);
}
}
截图
3. 每次原来的灯保留
代码如下
#include"reg51.h"
void mDelay(unsigned int Delay)
{ unsigned int i;
for(;Delay>0;Delay--)
{ for(i=0;i<124;i++)
{;}
}
}
main()
{int b;
while(1)
{
P1=0X7f;
mDelay(5000);
for(b=0;b<7;b++)
{P1=P1>>1;//P1=P1<<1;
mDelay(5000);
}
}
截图
[实验心得]
通过本实验，懂得如何安装kell软件以及实验仿真板，懂得KEIL C51单片机仿真软件的调试，初步了解并熟悉实验板上单片机I/O口和LED灯的电路结构，能通过软件修改程序实现仿真板上不同灯的亮灭情况，并希望通过多次试验对它有更多的了解。
