中兴，华为，烽火交换机常用配置命令教程

何日君再来沈华词苑宏昭曲邓丽君演唱好花不常开好景不常在愁堆解笑眉泪洒相思带今宵离别后何日君再来喝完了这杯请进点小菜人生能得几回醉不欢更何待[白]来, 喝完这杯再说吧! 今宵离别后何日君再来停唱阳关叠重擎白玉杯殷勤频致语牢牢抚君怀今宵离别后何日君再来喝完了这杯请进点小菜人生能得几回醉不欢更何待[白]哎! 再喝一杯,干了吧! 今宵离别后何日君再来系统启动成功后，出现提示符“login：”，要求输入登录用户名和密码，缺省用户名admin，密码zhongxing。

使能/关闭VLANset vlan <vlanlist> {enable|disable}在VLAN 中加入指定的端口set vlan <vlanlist> add port <portlist> [tag|untag]VLAN加入端口set vlan <vlanlist> add port <portlist> [tag|untag]删除VLAN 中指定的端口set vlan <vlanlist> delete port <portlist>设置PVIDset port <portlist> pvid <1-4094>显示VLAN 的信息show vlan [<vlanlist>]VLAN 的FIDset vlan <vlanlist> fid <1-256>相同FID 的VLAN 可以共享转发表的条目，大多数厂家不提供FID 的设置，而是缺省的让FID=VID。

环路set loopdetect port <portlist> {enable|disable}此时检测端口的PVID 所在的vlan 中是否有自环路存在，端口的环路检测功能缺省状态是关闭的。

show loopdetect命令功能：显示端口环路信息。

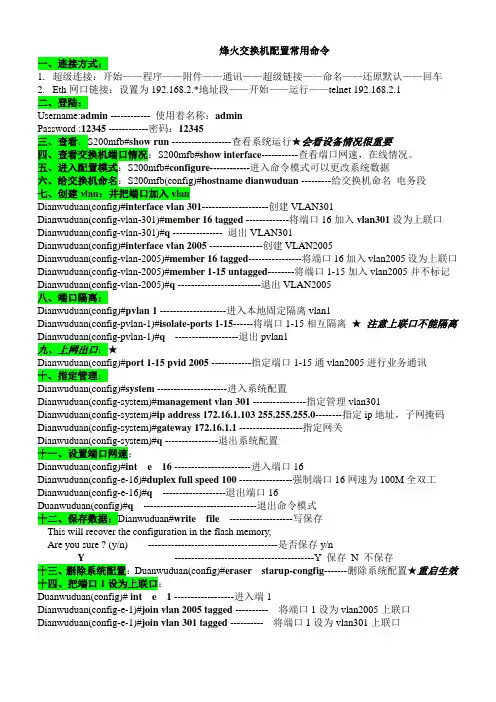

烽火交换机配置常用命令一、连接方式：1.超级连接：开始——程序——附件——通讯——超级链接——命名——还原默认——回车2.Eth网口链接：设置为192.168.2.*地址段——开始——运行——telnet 192.168.2.1二、登陆：Username:admin ------------ 使用着名称：adminPassword :12345 ------------密码：12345三、查看：S200mfb#show run ------------------查看系统运行★会看设备情况很重要四、查看交换机端口情况：S200mfb#show interface-----------查看端口网速，在线情况。

五、进入配置模式：S200mfb#configure------------进入命令模式可以更改系统数据六、给交换机命名：S200mfb(config)#hostname dianwuduan ---------给交换机命名电务段七、创建vlan：并把端口加入vlanDianwuduan(config)#interface vlan 301--------------------创建VLAN301Dianwuduan(config-vlan-301)#member 16 tagged -------------将端口16加入vlan301设为上联口Dianwuduan(config-vlan-301)#q --------------- 退出VLAN301Dianwuduan(config)#interface vlan 2005 ----------------创建VLAN2005Dianwuduan(config-vlan-2005)#member 16 tagged----------------将端口16加入vlan2005设为上联口Dianwuduan(config-vlan-2005)#member 1-15 untagged--------将端口1-15加入vlan2005并不标记Dianwuduan(config-vlan-2005)#q -------------------------退出VLAN2005八、端口隔离：Dianwuduan(config)#pvlan 1 --------------------进入本地固定隔离vlan1Dianwuduan(config-pvlan-1)#isolate-ports 1-15------将端口1-15相互隔离★注意上联口不能隔离Dianwuduan(config-pvlan-1)#q-------------------退出pvlan1九、上网出口：★Dianwuduan(config)#port 1-15 pvid 2005 ------------指定端口1-15通vlan2005进行业务通讯十、指定管理：Dianwuduan(config)#system ---------------------进入系统配置Dianwuduan(config-system)#management vlan 301 ----------------指定管理vlan301Dianwuduan(config-system)#ip address 172.16.1.103255.255.255.0--------指定ip地址，子网掩码Dianwuduan(config-system)#gateway 172.16.1.1 -------------------指定网关Dianwuduan(config-system)#q ----------------退出系统配置十一、设置端口网速：Dianwuduan(config)#int e 16 -----------------------进入端口16Dianwuduan(config-e-16)#duplex full speed 100 ----------------强制端口16网速为100M全双工Dianwuduan(config-e-16)#q-------------------退出端口16Duanwuduan(config)#q ----------------------------------退出命令模式十二、保存数据：Dianwuduan#write file-------------------写保存This will recover the configuration in the flash memory,Are you sure ? (y/n) ---------------------------------------是否保存y/nY ------------------------------------------Y 保存N 不保存十三、删除系统配置：Duanwuduan(config)#eraser starup-congfig-------删除系统配置★重启生效十四、把端口1设为上联口：Duanwuduan(config)# int e 1 ------------------进入端1Dianwuduan(config-e-1)#join vlan 2005 tagged ---------- 将端口1设为vlan2005上联口Dianwuduan(config-e-1)#join vlan 301 tagged ---------- 将端口1设为vlan301上联口Dianwuduan(config-e-1)#pvid 1 ----------------------- 取消端口1的pvid 出口。

中兴交换机数据配置流程图1.确定交换机管理vlan，本例子为vlan1002.确定用户vlan，本例子所有用户vlan为vlan23.确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan24.确定交换机管理地址，本例子为172.32.240.254/245.确定交换机主机名,本例子为zte6.确定交换机上行口,本例子为1口7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte8.确定交换机的缺省网关，本例为 172.32.240.19.确定snmp团体属性子串，本例为zte10.确定snmp网管服务器地址，本例为10.40.92.105通过串口登陆交换机1.将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口2.串口线的RS232口连接到PC的串口3.打开PC的超级终端，COM端口属性请点击“还原为默认值”。

中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无4.设置完毕敲回车连接5.输入用户名admin，密码zhongxing,再输入enable后回车，再输入密码zhongxing后进入全局配置模式，提示为zte(cfg)#。

中兴交换机缺省用户名和密码为admin和zhongxing,enable密码为zhongxing设置主机名zte(cfg)#hostname zte远程登陆设置zte(cfg)#create user zte //远程登录用户名zte(cfg)#loginpass zte //远程登录密码zte(cfg)#adminpass zte //enable密码端口协商配置一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式zte(cfg)#set port 1 duplex full //上行口配置为强制全双工zte(cfg)#set port 1 speed 100 //上行口配置为强制100M(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应配置vlanzte(cfg)#set vlan 2 enable //创建vlan2 zte(cfg)#set vlan 100 enable //创建vlan100上行端口vlan配置本系列的交换机端口模式为混合模式，上行口一般配置为tag方式zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式用户端口vlan配置用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid交换机管理IP配置zte(cfg-router)#config router //进入交换机三层配置模式zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置管理IPzte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100zte(cfg-router)#set ipport 0 enable //启用该管理zte(cfg-router)#iproute 0.0.0.0 0.0.0.0 172.32.240.1 //配置缺省路由zte(cfg-router)#exit //退出三层配置模式Snmp属性配置说明：配置团体属性时 private表示相应的字串有读写权限，public 则只有只有读权限zte(cfg)#config snmp //进入交换机snmp配置模式zte(cfg-snmp)#create community zte private //创建团体字串，配置为private，表示该子串zte有读写权限zte(cfg-snmp)#create view zteview //创建视图zte(cfg-snmp)#set community zte view AllView //将团体字串与视图对应起来zte(cfg-snmp)#set traphost 10.40.92.105 zte //trap信息上告网管服务器zte(cfg-snmp)#exit //退出snmp配置模式端口隔离配置zte(cfg)#set pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口zte(cfg)#set pvlan session 1 add isolated-port 2-24 //用户端口配置为隔离端口二层组播配置zte(cfg)#set igmp snooping enable //启用igmpzte(cfg)#set igmp snooping add vlan 2 //设置igmp监听的vlan 为用户vlan用户端口速率限制zte(cfg)#set port 2-24 bandwidth egress on rate 1000 //设置用户端口的下行速率为1M，以1k为单位用户端口广播包限制zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包用户端口mac学习限制zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个配置端口描述zte(cfg)#set port 1 description uplink-to-XXX //端口注释Vlan描述zte(cfg)#create vlan 100 name guanli //vlan描述保存交换机数据配置zte(cfg)#save //保存交换机数据配置zte(cfg)#exit //退出交换机。

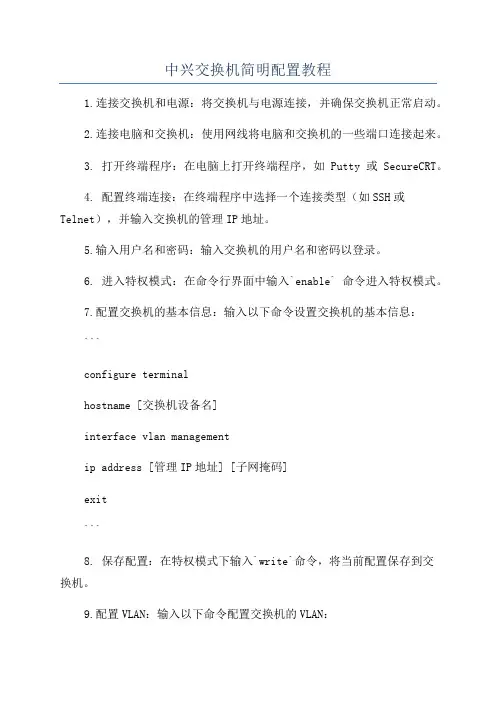

中兴交换机配置流程和配置命令配置流程：1.连接中兴交换机：使用网线连接中兴交换机的管理端口与电脑的网口，确保网络通畅。

2.设置电脑IP地址：将电脑的IP地址设置为与交换机的管理口在同一个网段，例如交换机管理口的IP地址是192.168.1.1，电脑IP地址可以设置为192.168.1.23.打开浏览器：打开电脑上的浏览器，通过输入交换机管理口的IP 地址进入交换机管理页面。

4. 登录交换机：输入交换机的默认用户名和密码进行登录，通常为admin/admin。

5.进入系统配置：登录成功后，进入系统配置界面，配置交换机的基本信息，例如主机名、域名等。

6.配置接口：配置交换机的各个接口，包括端口的状态、速率、双工模式等。

可以配置端口的VLAN、IP地址等信息。

7.配置VLAN：根据网络需求，配置交换机的VLAN信息，包括创建VLAN、配置VLAN端口等。

8.配置静态路由：配置交换机的静态路由，将需要进行转发的目的网络与对应的出口接口进行关联。

9.配置访问控制列表（ACL）：根据网络安全需求，配置ACL来限制特定流量的通过或禁止。

10.配置QoS：配置交换机的QoS策略，用于对网络流量进行调度和优化，以满足不同应用的需求。

11.保存配置：完成以上配置后，通过保存配置将配置信息应用到交换机中，确保配置生效。

常用的配置命令：1. system-view：进入系统视图，进行全局配置。

2. interface interface-type interface-number：进入接口视图，配置接口相关信息。

3. ip address ip-address {mask ， mask-length}：配置接口IP 地址。

4. vlan 10：创建VLAN10。

5. vlan-interface vlan 10：进入VLAN10的接口视图，进行VLAN 的相关配置。

6. vlan 10 to 20：创建VLAN10至VLAN20的VLAN。

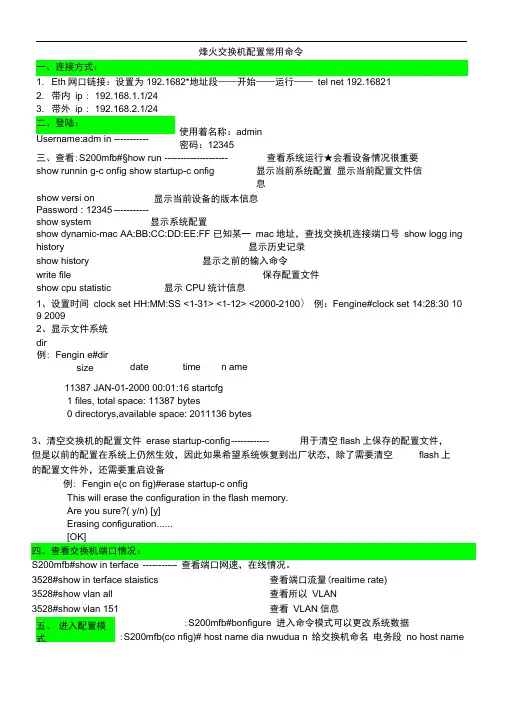

烽火交换机配置常用命令1. Eth 网口链接：设置为192.1682*地址段——开始——运行—— tel net 192.16821 2. 带内 ip : 192.168.1.1/24 Password : 12345 ----------- show system 显示系统配置show dynamic-mac AA:BB:CC:DD:EE:FF 已知某一 mac 地址，查找交换机连接端口号 show logg ing history 显示历史记录 show history 显示之前的输入命令 保存配置文件显示CPU 统计信息 1、设置时间 clock set HH:MM:SS <1-31> <1-12> <2000-2100〉 例：Fengine#clock set 14:28:30 109 20092、显示文件系统 dir11387 JAN-01-2000 00:01:16 startcfg1 files, total space: 11387 bytes0 directorys,available space: 2011136 bytes3、清空交换机的配置文件 erase startup-config ------------ 用于清空flash 上保存的配置文件，但是以前的配置在系统上仍然生效，因此如果希望系统恢复到出厂状态，除了需要清空flash 上的配置文件外，还需要重启设备例: Fengin e(c on fig)#erase startup-c onfigThis will erase the configuration in the flash memory. Are you sure?( y/n) [y] Erasing configuration ...... S200mfb#show in terface ----------- 查看端口网速，在线情况。

ZTE交换机配置常用命令汇总配成普通交换机：把2-24端口归到VLAN1下，2-24端口如果互相隔离，可以用PVLAN删除隔离端口即可。

2852s和2826s配置：创建VLAN命令如下：set vlan 10 enable ///创建vlanset vlan 10 add port 1-24 untag ///在创建的vlan内添加用户端口set vlan 10 add port 25 tag ///把级联端口添加到vlan10中，需打tag标签，即为trunk端口。

set port 1-24 pvid 10 ///把添加到vlan10的用户端口，pvid至vlan10中。

交换机用户端口必须在所添加的vlan中做此项命令。

（默认的pvid为vlan10）删除vlan命令如下：set vlan 10 delete port 1-24 ///删除用户端口set vlan 10 delete port 25 ///删除级联端口set vlan 10 disable ///删除vlan在vlan中添加用户端口：zxr10(config)vlan 10 ///进入vlan10zxr10(config-vlan)switchport pvid fei_1/1-24 ///在vlan10中添加1-24号端口为用户端口，此时默认模式已经为access模式。

配置trunk级联端口(全局模式下)：interface fei_1/1 ///进入级联端口的接口模式switchport mode trunk ///设置端口模式为trunkswitchport trunk vlan 10 ///级联端口与vlan绑定。

1.烽火交换机最常用的基本配置命令用户名:admin 默认密码:12345Fire#configFire(config)#interface vlan 70 //创建vlan 332Fire(config-vlan-70)#ip address 172.17.202.21255.255.255.0// 配置交换机管理地址Fire(config-vlan-70)#exitFire(config)#ip route 0.0.0.0 0.0.0.0 172.17.202.1 // 配置路由Fire(config)#interface vlan 338,440 //创建vlan338,440Fire(config-vlan)#exitFire(config)#interface ethernet 1 //进入1端口Fire(config-eth-1)#join vlan 338 untagged // 1端口加入到vlan332 非标记端口Fire(config-eth-1)#pvid 338 //1端口标记pvid 338Fire(config-eth-1)#exitFire(config)#interface ethernet 2Fire(config-eth-2)#join vlan 440 untagged // 2端口加入到vlan440非标记端口Fire(config-eth-2)#pvid 440 //2端口标记pvid 440Fire(config-eth-2)#exitFire(config)#interface ethernet 6Fire(config-eth-6)#join vlan 70,338,440 tag // 6端口加入到vlan70,338,440 标记端口Fire(config-eth-6)#exitFire(config)#exitFire#write file // 保存2.烽火交换机常用命令Fire#show interface 1 // 查看1端口状态Fire#show interface staistics 1 // 查看端口流量（realtime rate)Fire#show vlan all // 查看所有VLANFire#show vlan 338 // 查看VLAN信息Fire(config)#no vlan 338 // 删除vlan 332Fire(config-eth-9)#shutdown // 关闭9号端口Fire(config-eth-9)#no shutdown // 开启9号端口Fire(config-vlan-338)#description yewu // vlan描述Fire(config-eth-1)#description yewu // 端口描述Fire(config-eth-1)#rate-limit rx 1024 //限速收为1M带宽（数值必须是64的整数倍）例：20480为20MFire(config-eth-1)#rate-limit tx 1024 //限速发为1M带宽（数值必须是64的整数倍）例：20480为20M。
