细长轴的加工方法

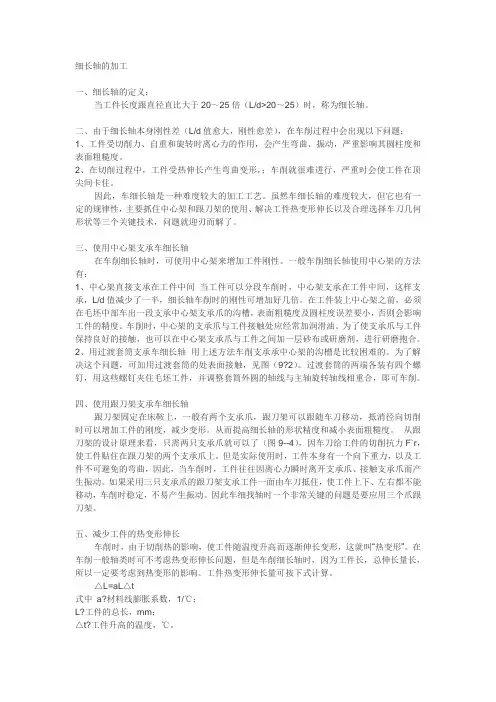

细长轴的加工一、细长轴的定义：当工件长度跟直径直比大于20～25倍（L/d>20～25）时，称为细长轴。

二、由于细长轴本身刚性差（L/d值愈大，刚性愈差），在车削过程中会出现以下问题：1、工件受切削力、自重和旋转时离心力的作用，会产生弯曲、振动，严重影响其圆柱度和表面粗糙度。

2、在切削过程中，工件受热伸长产生弯曲变形，；车削就很难进行，严重时会使工件在顶尖间卡住。

因此，车细长轴是一种难度较大的加工工艺。

虽然车细长轴的难度较大，但它也有一定的规律性，主要抓住中心架和跟刀架的使用、解决工件热变形伸长以及合理选择车刀几何形状等三个关键技术，问题就迎刃而解了。

三、使用中心架支承车细长轴在车削细长轴时，可使用中心架来增加工件刚性。

一般车削细长轴使用中心架的方法有：1、中心架直接支承在工件中间当工件可以分段车削时，中心架支承在工件中间，这样支承，L/d值减少了一半，细长轴车削时的刚性可增加好几倍。

在工件装上中心架之前，必须在毛坯中部车出一段支承中心架支承爪的沟槽，表面粗糙度及圆柱度误差要小，否则会影响工件的精度。

车削时，中心架的支承爪与工件接触处应经常加润滑油。

为了使支承爪与工件保持良好的接触，也可以在中心架支承爪与工件之间加一层砂布或研磨剂，进行研磨抱合。

2、用过渡套筒支承车细长轴用上述方法车削支承承中心架的沟槽是比较困难的。

为了解决这个问题，可加用过渡套筒的处表面接触，见图（9?2）。

过渡套筒的两端各装有四个螺钉，用这些螺钉夹住毛坯工件，并调整套筒外圆的轴线与主轴旋转轴线相重合，即可车削。

四、使用跟刀架支承车细长轴跟刀架固定在床鞍上，一般有两个支承爪，跟刀架可以跟随车刀移动，抵消径向切削时可以增加工件的刚度，减少变形。

从而提高细长轴的形状精度和减小表面粗糙度。

从跟刀架的设计原理来看，只需两只支承爪就可以了（图9--4），因车刀给工件的切削抗力F`r，使工件贴住在跟刀架的两个支承爪上。

但是实际使用时，工件本身有一个向下重力，以及工件不可避免的弯曲，因此，当车削时，工件往往因离心力瞬时离开支承爪、接触支承爪而产生振动。

细长轴的加工工艺分析
细长轴的加工工艺分析主要涉及以下几个方面：
1. 材料选择：细长轴通常需具备高强度和良好的耐磨性能，常见的材料有不锈钢、碳钢、合金钢等。

根据具体的工件要求选择适合的材料。

2. 切削加工：细长轴通常需要进行切削加工，包括车削、镗削、铣削等。

在切削加工过程中，需要注意选择合适的刀具、切削速度和进给量，以及加工顺序，以确保工件的精度和表面质量。

3. 热处理：细长轴常需要进行热处理，以改变其组织结构和性能。

常见的热处理方法包括淬火、回火、正火等，根据具体的材料和要求选择适当的热处理方法。

4. 精密加工：细长轴可能需要进行精密加工，如磨削、抛光等。

在精密加工过程中，需要使用合适的磨削工具和抛光材料，控制加工参数，以获得高精度的工件表面。

5. 检测和质量控制：细长轴的加工过程中需要进行检测和质量控制，以确保工件的质量。

常见的检测方法包括尺寸测量、外观检查、硬度测试等，根据具体的要求选择适当的检测方法。

6. 表面处理：细长轴可能需要进行表面处理，如镀铬、喷涂等，以提高其耐腐
蚀性和装饰性。

在表面处理过程中，需要选择合适的表面处理方法和材料，控制加工参数，确保工件的表面质量。

总之，细长轴的加工工艺分析需要考虑材料选择、切削加工、热处理、精密加工、检测和质量控制，以及表面处理等方面的因素，以确保工件的加工质量和性能。

细长轴类零件的车削加工1. 中心架和跟刀架在细长轴零件加工中的应用车削细长轴工件，长度是直径10～12倍以上的长轴时，如车床光杠、丝杠等，由于这些轴本身的刚性差，加上切削力、切削热和震动等影响，车削时易产生弯曲、锥度、腰鼓度和竹节形等缺陷。

此外，在车削过程中还会引起震动，影响工件表面粗糙度。

为了防止这种现象产生，我们可以应用一种叫做中心架的特殊支承夹具。

中心架和跟刀架是车床附件之一，用卡盘顶针与中心架，或前后顶针与跟刀架装夹，可提高切削加工系统的刚性。

使用这些附加的装卡工具，可以增加工件的装卡刚度，减少震动，保证加工质量，避免零件产生鼓面，提高工件表面形状精度和表面粗糙度，并允许采用大切削用量加工，提高劳动生产率。

下面分别就中心架与跟刀架在细长轴零件中的应用加以说明。

一、中心架在细长轴零件加工中的应用1．中心架的结构中心架的结构组成如图5-1所示。

中心架一般固定在床面一定位置上，如图5-1(b)所示。

它的主体座l通过压板4和螺母5紧固在床面上。

盖子3与主体1用销作活落连接，盖子3可以打开或盖住，并用螺钉2固定。

三个爪的向心或离心位置，可以用螺钉6调节，以适应不同直径大小的工件，并用螺钉9紧固爪7和8，使爪在需要位置上固定不动。

2．中心架的使用(1)中心架的使用调整方法工件装上中心架之前，先在毛坯中间处车一条安装中心架卡爪的沟槽，槽的直径等于工件的直径，其宽度略比爪宽大些。

接着把中心架安装在床面适当位置上并加以固定，打开盖子3，把工件安装在两顶针中间(床尾要先调整好)，用划针盘或百分表检查槽是否跳动，然后将盖子3盖好，并调整中心架3个爪，使他们与工件沟槽轻轻接触。

这时慢慢转动工件，看是否能转得动。

在爪与工件之间最好垫一层铜皮或平皮带，并加些润滑油，或者3个爪用夹布胶木制造，这样可防止擦伤工件表面。

在车削大型工件或工件转速较高时，就必须采用带滚动轴承的中心架，如图5-2所示。

(2)车削步骤车削时，先车一端，一直车到沟槽为止。

细长轴的长径比工艺难点及工艺措施细长轴的长径比是指轴的长轴与短轴之比，通常用L/D表示，其中L为轴的长度，D为轴的直径。

细长轴用于很多机械设备中，如风力发电机组、高速电机、车辆引擎等。

在工程中，细长轴的设计、制造和加工存在一些难点，需要采取相应的工艺措施来解决。

1.刚度问题：细长轴的刚度相对较小，容易产生变形和振动。

长时间的运行会导致轴的断裂或失去平衡，严重影响设备的正常运行。

2.加工难度：由于细长轴的尺寸较大，加工起来相对困难。

特别是在轴的加工过程中，切割刀具容易产生振动，加工精度难以保证。

3.变形问题：在细长轴的使用过程中，由于受到挤压等外力的作用，容易发生轴腰弯曲或偏转的情况，导致轴的偏心，使设备的使用受到限制。

为了解决细长轴的工艺难点，可以采取以下工艺措施：1.材料选择：选择高强度、高刚度的材料，如合金钢、不锈钢等。

这样可以增加轴的刚度，防止变形和振动的产生。

2.结构设计：合理设计细长轴的结构，增加其刚度，减少轴的变形。

比如，在轴的适当位置增加支撑部分，加强刚度。

3.热处理：通过热处理，可以改变轴材料的组织结构，提高其硬度和强度。

同时，也可以减少材料的内应力，提高轴的抗变形能力。

4.精密加工：采用精密加工工艺，如磨削、车削等，以保证轴的加工精度。

同时，在加工过程中，要注意切削刀具的选择、磨损情况以及切削液的使用，确保加工质量。

5.表面处理：对细长轴进行表面处理，如氮化处理、镀铬等，可以提高轴的表面硬度和耐磨性，减少摩擦和磨损。

与此同时，还需要注意轴的安装、使用和维修过程中的操作规范，合理利用轴的强度和刚度，避免超载和过度振动，减少轴的疲劳破坏。

总之，细长轴的长径比较大，其设计、制造和加工都存在一定的难点。

通过合理的材料选择、结构设计和工艺措施，可以提高轴的刚度和抗变形能力，保证轴的加工精度和使用寿命，确保设备的正常运行。

细长轴的加工方法细长轴的加工方法是指在机械加工过程中对于长度较长、直径相对较小的轴类工件所采取的一系列加工工艺和方法。

这类工件在许多领域中都有广泛的应用，比如汽车制造、航空航天、机械制造等。

细长轴的加工方法主要有以下几种：1. 切削加工：细长轴通常通过车床、铣床、钻床等机床进行切削加工。

在车床上，可以采用车削、车磨等方式进行加工，通过刀具不断地切削和磨削，逐步将粗加工的轴件加工成细长轴。

在铣床上，可以采用铣削、镗削等方式进行加工，通过刀具的旋转和移动，将工件表面的一定量材料切除，以达到加工精度和表面质量的要求。

2. 磨削加工：磨削是细长轴加工中常用的一种方法，通过磨削工具与工件表面的相对运动，将工件表面的一定量材料切除，以达到加工精度和表面质量的要求。

磨削加工分为外圆磨削和内圆磨削两种，分别适用于细长轴的外圆面和孔内面的加工。

常用的磨削加工方法有普通磨削、中心磨削、无心磨削和滚动磨削等。

3. 精密加工：细长轴的加工精度要求比较高，常常需要进行精密加工。

精密加工包括线切割、电火花加工、焊接等。

线切割是利用线切割机将工件切割成需要的形状，可以实现高精度的加工。

电火花加工是利用电火花放电烧蚀工件表面的加工方法，可以实现对轴件表面的高精度加工。

焊接是将两个或多个工件通过热源加热到熔融状态，使其熔合在一起的加工方法，通过焊接可以实现对细长轴的连接。

4. 其他加工方法：除了以上几种常规的加工方法外，还有一些特殊的加工方法可用于细长轴的加工。

比如深孔加工、滚压加工、冲压加工等。

深孔加工是通过刀具在细长轴上钻孔，可以实现对轴内腔的加工。

滚压加工是利用滚轮对工件表面施加压力，使其产生塑性变形，从而改善轴件的表面硬度和粗糙度。

冲压加工是将细长轴放置在冲压模具中，通过冲击力将轴件冲压成需要的形状。

细长轴的加工方法在实际应用中需要根据工件的具体要求和加工精度来选择，确保加工精度和表面质量的要求。

同时，在细长轴的加工过程中，还需要注意工艺参数的选择、刀具的使用和切削润滑的控制，以确保加工质量和工件的加工效率。

细长轴类零件的车削加工1. 中心架和跟刀架在细长轴零件加工中的应用车削细长轴工件，长度是直径10〜12倍以上的长轴时，如车床光杠、丝杠等，由于这些轴本身的刚性差，加上切削力、切削热和震动等影响，车削时易产生弯曲、锥度、腰鼓度和竹节形等缺陷。

此外，在车削过程中还会引起震动，影响工件表面粗糙度。

为了防止这种现象产生，我们可以应用一种叫做中心架的特殊支承夹具。

中心架和跟刀架是车床附件之一，用卡盘顶针与中心架，或前后顶针与跟刀架装夹，可提高切削加工系统的刚性。

使用这些附加的装卡工具，可以增加工件的装卡刚度，减少震动，保证加工质量，避免零件产生鼓面，提高工件表面形状精度和表面粗糙度，并允许采用大切削用量加工，提高劳动生产率。

下面分别就中心架与跟刀架在细长轴零件中的应用加以说明。

一、中心架在细长轴零件加工中的应用1 ．中心架的结构中心架的结构组成如图5-1 所示。

中心架一般固定在床面一定位置上，如图5-1(b)所示。

它的主体座I通过压板4和螺母5紧固在床面上。

盖子3 与主体1 用销作活落连接，盖子3可以打开或盖住，并用螺钉2 固定。

三个爪的向心或离心位置，可以用螺钉6 调节，以适应不同直径大小的工件，并用螺钉9 紧固爪7 和8，使爪在需要位置上固定不动。

2．中心架的使用(1 )中心架的使用调整方法工件装上中心架之前，先在毛坯中间处车一条安装中心架卡爪的沟槽，槽的直径等于工件的直径，其宽度略比爪宽大些。

接着把中心架安装在床面适当位置上并加以固定，打开盖子3，把工件安装在两顶针中间(床尾要先调整好) ，用划针盘或百分表检查槽是否跳动，然后将盖子3 盖好，并调整中心架3 个爪，使他们与工件沟槽轻轻接触。

这时慢慢转动工件，看是否能转得动。

在爪与工件之间最好垫一层铜皮或平皮带，并加些润滑油，或者3 个爪用夹布胶木制造，这样可防止擦伤工件表面。

在车削大型工件或工件转速较高时，就必须采用带滚动轴承的中心架，如图5-2 所示。

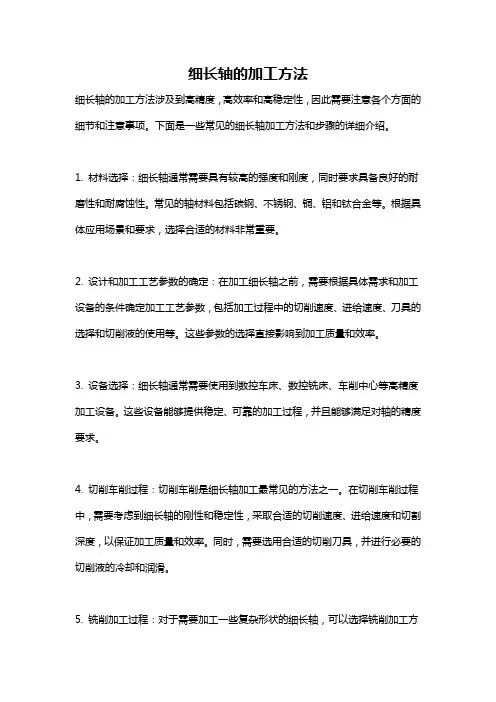

细长轴的加工方法细长轴的加工方法涉及到高精度，高效率和高稳定性，因此需要注意各个方面的细节和注意事项。

下面是一些常见的细长轴加工方法和步骤的详细介绍。

1. 材料选择：细长轴通常需要具有较高的强度和刚度，同时要求具备良好的耐磨性和耐腐蚀性。

常见的轴材料包括碳钢、不锈钢、铜、铝和钛合金等。

根据具体应用场景和要求，选择合适的材料非常重要。

2. 设计和加工工艺参数的确定：在加工细长轴之前，需要根据具体需求和加工设备的条件确定加工工艺参数，包括加工过程中的切削速度、进给速度、刀具的选择和切削液的使用等。

这些参数的选择直接影响到加工质量和效率。

3. 设备选择：细长轴通常需要使用到数控车床、数控铣床、车削中心等高精度加工设备。

这些设备能够提供稳定、可靠的加工过程，并且能够满足对轴的精度要求。

4. 切削车削过程：切削车削是细长轴加工最常见的方法之一。

在切削车削过程中，需要考虑到细长轴的刚性和稳定性，采取合适的切削速度、进给速度和切割深度，以保证加工质量和效率。

同时，需要选用合适的切削刀具，并进行必要的切削液的冷却和润滑。

5. 铣削加工过程：对于需要加工一些复杂形状的细长轴，可以选择铣削加工方法。

在铣削加工过程中，需要选用合适的铣削刀具和合理的加工工艺，保证加工表面的精度和光洁度。

6. 爆磨加工过程：在某些情况下，需要对细长轴进行表面改性和提高表面质量，可以采用爆磨加工的方法。

爆磨加工是一种非传统的加工方法，通过喷射高速运动的磨料流和工件表面的冲击和剥离作用，可以达到改善表面质量的效果。

7. 精加工和研磨：对于需要更高精度和表面光洁度的细长轴，可以采用精加工和研磨的方法。

精加工一般包括刮削、抛光和镗削等方法，可以提高轴的尺寸精度和表面质量。

研磨是一种用砂轮进行细加工的方法，可以进一步提高轴的尺寸精度和表面光洁度。

8. 检测和质量控制：在细长轴加工后，需要进行检测和质量控制，以确保加工质量和尺寸精度的要求。

常用的检测方法包括尺寸测量、表面质量检查和材料力学性能测试等。

细长轴的加工方法细长轴是一种常见的机械零部件，广泛应用于各种机械设备中。

在机械加工过程中，对细长轴的加工要求较高，需要采用合适的加工方法和工艺，以确保加工质量和效率。

本文将介绍几种常见的细长轴加工方法，希望能对相关行业人士有所帮助。

首先，细长轴的车削加工是一种常见的加工方法。

在车床上进行细长轴的车削加工时，需要注意选择合适的刀具和切削参数，以保证加工表面的精度和光洁度。

此外，还需要合理设计夹具，以确保工件的稳定性和加工精度。

在车削加工过程中，操作人员需要严格按照工艺要求进行操作，确保加工质量。

其次，细长轴的磨削加工也是常用的加工方法之一。

磨削加工可以提高工件的精度和表面质量，适用于对细长轴的精密加工。

在磨削加工中，需要选择合适的砂轮和磨削液，控制磨削速度和进给量，以确保加工表面的精度和光洁度。

此外，还需要注意磨削过程中的冷却和润滑，以防止工件表面的热损伤和磨削热变形。

另外，电火花加工也是适用于细长轴加工的一种方法。

电火花加工可以实现对硬质材料的精密加工，适用于对细长轴的复杂轮廓和内腔加工。

在电火花加工中，需要根据工件材料和加工要求选择合适的电极和工艺参数，控制放电能量和加工速度，以确保加工精度和表面质量。

此外，还需要注意工作液的清洁和循环，以确保加工质量和稳定性。

最后，激光加工也是一种新型的细长轴加工方法。

激光加工可以实现对细长轴的高速、高精度加工，适用于对薄壁、薄膜和高硬度材料的加工。

在激光加工中，需要选择合适的激光源和光束参数，控制激光功率和加工速度，以确保加工精度和表面质量。

此外，还需要注意激光束的对准和稳定，以确保加工质量和稳定性。

综上所述，细长轴的加工方法有多种选择，每种方法都有其适用的工件和加工要求。

在实际生产中，需要根据具体情况选择合适的加工方法和工艺，以确保加工质量和效率。

希望本文对相关行业人士有所帮助，谢谢阅读。

文字〖大中小〗自动滚屏（右键暂停）引言在粮油机械的加工过程中，有很多零件的长径比l/d>20。

例如：高方平筛的主转动轴、蝶片滚筒精选机的蝶片转动轴等。

通常把这类零件称之为细长轴。

这类零件一般在车床上进行加工。

在车削过程中，由于其刚性差，在切削力和切削热的作用下，细长轴很容易产生弯曲变形，这样就破坏了刀具和零件相对运动的准确性，使加工出来的细长轴产生中间粗、两头细的形状，严重影响零件的加工精度.同时细长轴产生弯曲变形后，还会引起工艺系统振动，影响零件的粗糙度。

1 引起细长轴产生弯曲变形的因素在车床上车削细长轴采用的传统装夹方式主要有两种：一种方式是细长轴的一端用卡盘夹紧，另一端用车床尾架顶尖支承(一夹一顶)；另一种方式是细长轴的两端均由顶尖支撑(双顶尖)。

通过分析研究，车削引起细长轴弯曲变形的原因主要有：1) 切削力导致变形在车削过程中，产生的切削力可以分解为轴向切削力PX、径向切削力PY及切向切削力PZ。

不同的切削力对车削细长轴时产生弯曲变形的影响是不同的。

径向切削力PY的影响径向切削力是垂直作用在通过细长轴轴线水平平面内的，由于细长轴的刚性较差，径向力将会把细长轴顶弯，使其在水平面内发生弯曲变形.径向切削力对细长轴弯曲变形的影响.轴向切削力PX的影响轴向切削力是平行作用在细长轴轴线方向上的，它对工件形成一个弯矩。

对于一般的车削加工，轴向切削力对工件弯曲变形的影响并不大，可以忽略。

但是由于细长轴的刚性较差，其稳定性也较差，当轴向切削力超过一定数值时，将会把细长轴压弯而发生纵向弯曲变形。

2) 切削热产生的影响车削加工产生的切削热，会引起工件热伸长。

由于在车削过程中，卡盘和尾架顶尖都是固定不动的，因此两者之间的距离也是固定不变的。

这样细长轴受热后的轴向伸长量受到限制，导致细长轴受到轴向挤压而产生弯曲变形。

因此可以看出，提高细长轴的加工精度问题，实质上就是控制工艺系统的受力及受热变形的问题。

2 提高细长轴加工精度的措施在细长轴加工过程中，为提高其加工精度，要根据不同的生产条件，采取不同的措施，以提高细长轴的加工精度。

细长轴零件的加工方法在普通车床上加工细长轴对操作人员车工操作技能水平要求比较高。

笔者经过不断的摸索，找出了一些方法和技巧，在此，谈几点车削细长轴零件的步骤和体会。

一、车中心架位、车端面、钻中心孔为了能够在细长轴两端轴径上加工出圆柱度和粗糙度较高的中心架位，为下一步车端面、钻中心孔打好基础，笔者制作了尾座夹头，其原理类似于四爪卡盘。

尾座夹头的一端安装在莫氏5号活顶尖上，夹头内径、锥度与活顶尖外径、锥度实配，夹头的另一端孔径、比零件毛坯尺寸大15mm～20mm，深50mm,并在对称位置打4个M16～M20顶丝孔（如用3个顶丝不易调整、找正工件）。

使用四爪卡盘装夹工件，依靠车床前端的四爪卡盘和尾座夹头的四个顶丝固定调正工件位置，这种方法方便、实用、好操作，俗称“借余量”，可以很好地避免出现因工件毛坯的弯曲变形造成影响正常加工的问题。

1.车两端中心架位工件调正位置后，操作者依次车出细长轴两端的中心架位，并保证两端中心架位外径尺寸一致，以便于中心架的安装和调整，同时，要保证所车出的中心架位表面粗糙度和圆柱度精度，否则会影响工件下一步的加工精度。

2.车端面、钻中心孔、车卡盘装夹位置先架上中心架，研磨中心架三个支撑爪与工件的接触面，调整支撑爪的位置，使工件旋转中心与机床轴心重合，并使支撑爪与工件外圆保持微小间隙接触，充分注油润滑、锁紧中心架、启动设备，然后，开始车端面、钻中心孔、车出卡盘装夹位置。

这样操作的优点是：中心架位粗糙度和圆柱度精度高，支撑工件牢固、稳定、调整方便，材料毛坯如有弯曲变形等缺陷容易校正，车端面钻中心孔的质量高，并且不易打刀、不易折断中心钻。

在实际生产中，有时钻出的中心孔为椭圆形或为棱形，原因就是由于中心架位精度不高造成的。

二、装卡工件方式在工件同轴度要求不是特别高的情况下，车削细长轴通常采用一卡一顶装夹的方法，这样夹紧力大、便于调正，工件的刚性好，同时配合使用跟刀架做辅助支撑，需要注意的是：卡盘夹持工件的长度要尽可能缩短，并尽量多倒一至两次头，以提高卡盘爪夹紧面与工件顶尖孔的同轴度，消除过定位对工件造成的扭曲（俗称别劲），也可以在卡盘爪和工件之间缠一圈钢丝并研磨顶尖孔。

细长轴加工工艺一、工艺概述细长轴是指长度大于直径10倍的轴类零件，广泛应用于机械、航空、航天等领域。

其加工难度较大，需要经过多道工序才能完成。

本文将详细介绍细长轴的加工工艺。

二、材料准备1.选择合适的材料。

常用的材料有碳素钢、合金钢等。

2.对材料进行切割。

根据长度要求，将材料切割成相应长度。

三、车削加工1.粗车。

将材料放入车床上，进行粗车加工。

首先要确定好中心线，并进行装夹固定。

2.精车。

在粗车基础上，进行精车加工。

主要是为了提高表面平整度和精度。

3.修整端面。

在端面处进行修整，以保证端面平整度和垂直度。

四、磨削加工1.外圆磨削。

采用外圆磨床对轴身进行磨削，以提高尺寸精度和表面质量。

2.内孔磨削。

对于有内孔的轴类零件，在内孔处采用内圆磨床进行磨削。

3.端面磨削。

采用平面磨床对端面进行磨削，以保证平整度和垂直度。

五、齿轮加工1.车削齿轮。

将轴类零件放入数控车床上，进行齿轮车削加工。

2.滚齿。

在车削基础上，采用滚齿机进行滚齿加工，提高齿轮精度和耐磨性。

六、淬火处理1.淬火前准备。

在淬火前，需要对轴类零件进行清洗和预热处理。

2.淬火。

将轴类零件放入油池中进行淬火处理，提高硬度和耐磨性。

3.回火。

在淬火后，需要对零件进行回火处理，以提高强度和韧性。

七、表面处理1.抛光。

采用抛光机对表面进行抛光处理，提高表面质量。

2.镀层。

根据使用要求，在表面涂覆一层保护性涂料或金属镀层。

八、检验1.外观检验。

对于表面质量要求较高的细长轴，需进行外观检验，如裂纹、气泡等。

2.尺寸检验。

对轴类零件的尺寸进行检验，以保证精度和质量。

九、包装运输1.包装。

根据轴类零件的大小和重量，选择合适的包装材料进行包装。

2.运输。

选择合适的运输方式，将轴类零件送到客户手中。

以上就是细长轴加工的详细工艺流程，通过多道工序的加工处理，可以保证细长轴的精度和质量，达到客户要求。

车削细长轴1、细长轴的加工特点通常认为在机械中做旋转运动的、长度大于直径的圆柱零件，叫做轴；而长度为直径20倍以上的轴，叫做细长轴。

车削细长轴和一般轴类相比，又有其特点，例如加工35x4095或10x1300毫米细长轴时，它们毛坯的直径与长度之比达1:100、1:150左右，工件的刚性很差，给切削加工带来困难，不易获得良好的表面光洁度及几何精度。

以下简单介绍几种加工细长轴的方法，如果使用得当，可以获得比较满意的加工结果。

2、工件装夹方法的改进2.1、在卡盘的每只卡爪下面横向垫入4x20毫米的钢丝，夹入长度为15~2毫米，使工件与卡爪之间的夹持转变为线接触，避免工件被卡爪夹死，如图1.图1 细长轴工件的装夹2.2、在尾座上改用弹性顶针，以使在工件受到切削热而膨胀伸长时，顶针能轴向压缩，避免工件弯曲变形。

3、跟刀架结构的改进3.1普通车床跟刀架的两个支撑块，与工件的接触面小，刚性差，不能满足高速切削细长轴的要求，如改用图2所示结构的跟刀架，就可获得比较好的效果。

图2 车削细长轴的跟刀架这种跟刀架配备三只支撑块，用角耐磨的QT60-2球墨铸铁制成。

支撑块的圆弧R，应经粗车后与工件外圆研磨，宽度B大于工件直径，一般取B=（1.2~1.5）D。

车削时，工件外圆被夹持在刀具和三个滑配合的支撑块之间，组成两对径向压力，限制工件上下，左右移动，只能绕轴线旋转，故而能有效底减少切削振动和工件的变形。

3.2、除了装置跟刀架外，还可根据工件长度，在工件下面垫放不等距的木块（在切削中随放随取，保证托板正常进给），如图3所示，木块直接放在床身上，其厚度以能轻微拖牢工件为宜，木块制成半圆弧凹坑，运转时加机油润滑。

这种垫块还具有消振作用。

另外对直径较小的细长轴，还可采用托架支承如图4所示。

图3 车削细长轴的垫块图4 车削细长轴的托架4、细长轴的车削方法及车刀4.1细长轴的车削方法车削细长轴，在上述夹紧方式下，应采用反向进给车削，以使工件受轴向力后，能向弹性顶尖处伸缩图5，减小车削变形。

图样要求轴长1000，直径φ10，直径的公差值0.1,圆柱偏差允许值0.05,表面粗糙度1.6。

车细长轴的难度比较大，但他也有一定的规律性，主要抓住中心架和跟刀架的使用、解决工件热变形伸长以及合理选择车刀几何形状等三个关键技术，问题就迎刃而解了。

如下制作工艺规程。

1、两头钻中心孔，2、粗车外园，用套筒和跟刀架或中心架支承工件，用弹性回转顶尖。

3、精车外圆。

在加工时，采用乳化液进行冷却。

车削的刀具：1、材料：YT15硬质合金；2、主偏角90°、前角15°、刃倾角+3°、切削刃的表面粗糙度要求在Ra0.4以上，保持锋利。

3、切削用量：粗车时，切削速度=50-60m/min；进给量=0.3-0.4mm/r；切削深度=1.5-2mm。

精车时，切削速度=60-100m/min；进给量=0. 08-0.12mm/r；切削深度=0.5-1mm。

车细长轴，用大刃倾角车刀（75度）既快又好，吃刀0.01mm都能见屑由于细长轴刚性很差，在加工中极易变形，对加工精度和加工质量影响很大。

为此，生产中常采用下列措施予以解决。

(一) 改进工件的装夹方法粗加工时，由于切削余量大，工件受的切削力也大，一般采用卡顶法，尾座顶尖采用弹性顶尖，可以使工件在轴向自由伸长。

但是，由于顶尖弹性的限制，轴向伸长量也受到限制，因而顶紧力不是很大。

在高速、大用量切削时，有使工件脱离顶尖的危险。

采用卡拉法可避免这种现象的产生。

精车时，采用双顶尖法（此时尾座应采用弹性顶尖）有利于提高精度，其关键是提高中心孔精度。

(二)采用跟刀架跟刀架是车削细长轴极其重要的附件。

采用跟刀架能抵消加工时径向切削分力的影响，从而减少切削振动和工件变形，但必须注意仔细调整，使跟刀架的中心与机床顶尖中心保持一致。

(三)采用反向进给车削细长轴时，常使车刀向尾座方向作进给运动（此时应安装卡拉工具），这样刀具施加于工件上的进给力方向朝向尾座，因而有使工件产生轴向伸长的趋势，而卡拉工具大大减少了由于工件伸长造成的弯曲变形。

细长轴的加工方法细长轴是一种在机械加工中常见的零部件，它的加工工艺对于整个零部件的质量和性能起着至关重要的作用。

在实际加工过程中，我们需要根据轴的具体材质、形状和用途选择合适的加工方法，以确保轴的加工质量和效率。

下面将介绍几种常见的细长轴加工方法。

首先，常见的细长轴加工方法之一是车削。

车削是利用车床上的刀具对工件进行切削加工，可以实现对轴的外圆面、端面和孔的加工。

在车削过程中，需要根据轴的具体要求选择合适的刀具和切削参数，以确保加工质量和效率。

此外，对于长度较长的细长轴，还需要采取适当的支撑和固定措施，以防止加工过程中的振动和变形。

其次，磨削是另一种常用的细长轴加工方法。

磨削可以实现对轴的精密加工，包括外圆面的精密磨削、内孔的磨削和表面的抛光等。

磨削加工可以提高轴的尺寸精度和表面质量，适用于对轴的精度要求较高的场合。

在磨削过程中，需要选择合适的磨具和磨削参数，并严格控制磨削过程中的温度和变形，以确保轴的加工质量。

此外，电火花加工也是一种常见的细长轴加工方法。

电火花加工可以实现对轴的复杂内外形状的加工，适用于对轴的精密度和表面质量要求较高的场合。

在电火花加工过程中，需要根据轴的具体形状和尺寸设计加工程序，并选择合适的电极和工艺参数，以确保加工质量和效率。

综上所述，细长轴的加工方法包括车削、磨削和电火花加工等多种形式，每种加工方法都有其适用的范围和特点。

在实际加工中，我们需要根据轴的具体要求和加工条件选择合适的加工方法，并严格控制加工过程中的各项参数，以确保轴的加工质量和性能达到要求。

同时，我们还需要不断改进和优化加工工艺，提高加工效率和质量，满足不断发展的生产需求。

浅谈细长轴车削加工细长轴是指其长度远大于直径的轴。

细长轴的车削加工是现代制造业中常见的一种加工方式，广泛应用于汽车、航空航天、机械、电子和能源等领域。

本文将从细长轴的特点、加工过程以及常见问题等方面进行讨论。

细长轴的特点主要有以下几点：1. 长大于直径：细长轴的长度远大于其直径，这使得加工过程中需要应对较大的挠度和变形问题。

2. 材料切削量大：由于轴的长度较长，每个切削点上的切削力相对较大，这会导致工件变形、扭曲和振动等问题。

3. 刚度较低：由于细长轴的直径较小，其刚度往往较低，不易保持其原有形状。

细长轴的加工过程较为复杂，需要采取一系列的工艺措施来保证加工质量和工件形状的精度。

1. 合理选择切削工艺参数：在细长轴的车削加工中，需要注意选择合适的刀具材料、刀具尺寸和切削参数等，以减小切削力和工件变形的影响。

2. 优化切削路径：细长轴的加工过程中，应尽量减小车刀在工件上的运动距离，避免在工件两端长时间停留，以减小挠度和变形的风险。

3. 采用适当的工装夹紧：细长轴车削加工中，由于工件的长度较大，容易出现振动和变形等问题，因此应采取适当的夹紧工装，保证工件的稳定和刚性。

4. 补偿刀具磨损：由于细长轴的加工过程中刀具磨损较快，会导致工件形状和尺寸的变化，因此需要及时检测和补偿刀具磨损。

细长轴的车削加工是一个较为复杂的工艺过程，需要工程师和技术人员在加工过程中综合考虑材料特性、切削工艺参数和机床等因素，并采取相应的解决措施来保证加工质量和工件形状的精度。

随着科技的发展和加工技术的不断改进，细长轴的加工质量将得到进一步提高，为实现工业制造的高精度和大规模生产提供更好的保障。

细长轴的加工方法细长轴的加工方法是机械制造中的一个重要环节，它的加工方法决定着机械制造的效率和质量。

近些年来，随着技术的进步，许多新的加工方法应运而生，为细长轴的加工提供了更多的选择。

本文将介绍几种常用的细长轴加工方法，并分析其优缺点。

首先，铣削是最常见的细长轴加工方法之一。

它可以使用铣刀来切削金属表面，以形成所需的尺寸和形状。

它的优点是加工速度快，噪音低，可以实现高精度，可以根据客户的要求来生产细长轴的各种尺寸和形状，而且可以满足大批量生产的需求。

但是，它也有一些缺点，比如加工时间长，工具磨损较快，加工成本较高等。

其次，火花机加工是另一种常用的细长轴加工方法。

它使用火花机，通过火花机电极和金属表面之间的电弧，使金属表面熔化，从而形成所需的尺寸和形状。

它的优点是加工速度快，加工精度高，可以满足大批量生产的需求，而且可以根据客户要求生产各种尺寸和形状的细长轴。

但是，它也有一些缺点，比如噪音大，加工成本较高等。

再次，冲压是另一种常用的细长轴加工方法。

它使用冲床，将金属表面压缩到所需的尺寸和形状，以形成细长轴。

它的优点是加工速度快，噪音低，可以实现高精度，可以根据客户的要求来生产细长轴的各种尺寸和形状，而且可以满足大批量生产的需求，并且可以有效地改善加工精度和质量。

但是，它也有一些缺点，比如工具磨损较快，加工成本较高等。

最后，机械加工是另一种常用的细长轴加工方法。

它使用机械工具，如锯子和攻丝机，将金属表面切削，以形成所需的尺寸和形状。

它的优点是加工速度快，噪音低，可以实现高精度，可以根据客户的要求来生产细长轴的各种尺寸和形状，而且可以满足大批量生产的需求。

但是，它也有一些缺点，比如工具磨损较快，加工成本较高等。

从以上介绍可以看出，细长轴的加工方法有优点也有缺点，每种加工方法都可以根据实际情况来选择，以满足不同的加工要求。

因此，在选择细长轴加工方法时，应该综合考虑各种因素，以便选择最合适的加工方法。

此外，要想使细长轴加工质量更高，还需要做好技术准备，比如掌握各种加工工艺，提高细长轴加工设备的精度，以及确保使用合格的材料等。
