压力水柜

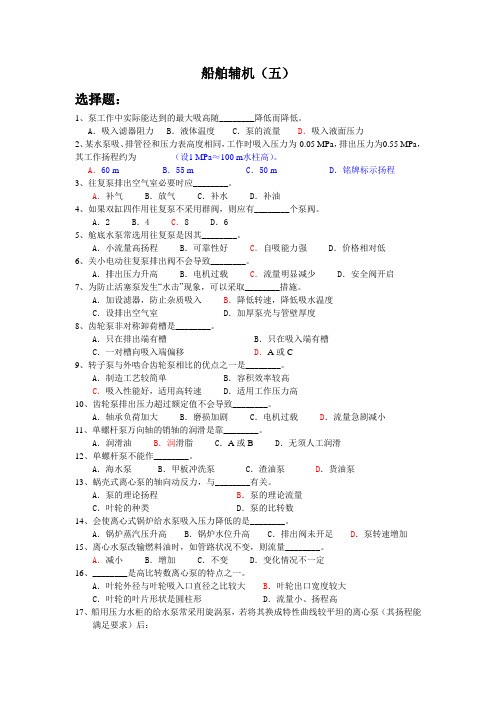

船舶辅机（五）选择题：1、泵工作中实际能达到的最大吸高随________降低而降低。

A．吸入滤器阻力 B．液体温度 C．泵的流量 D．吸入液面压力2、某水泵吸、排管径和压力表高度相同，工作时吸入压力为-0.05 MPa，排出压力为0.55 MPa，其工作扬程约为________（设1 MPa≈100 m水柱高）。

A．60 m B．55 m C．50 m D．铭牌标示扬程3、往复泵排出空气室必要时应________。

A．补气 B．放气 C．补水 D．补油4、如果双缸四作用往复泵不采用群阀，则应有________个泵阀。

A．2 B．4 C．8 D．65、舱底水泵常选用往复泵是因其________。

A．小流量高扬程 B．可靠性好C．自吸能力强 D．价格相对低6、关小电动往复泵排出阀不会导致________。

A．排出压力升高 B．电机过载C．流量明显减少 D．安全阀开启7、为防止活塞泵发生“水击”现象，可以采取________措施。

A．加设滤器，防止杂质吸入 B．降低转速，降低吸水温度C．设排出空气室 D．加厚泵壳与管壁厚度8、齿轮泵非对称卸荷槽是________。

A．只在排出端有槽 B．只在吸入端有槽C．一对槽向吸入端偏移 D．A或C9、转子泵与外啮合齿轮泵相比的优点之一是________。

A．制造工艺较简单 B．容积效率较高C．吸入性能好，适用高转速 D．适用工作压力高10、齿轮泵排出压力超过额定值不会导致________。

A．轴承负荷加大 B．磨损加剧 C．电机过载 D．流量急剧减小11、单螺杆泵万向轴的销轴的润滑是靠________。

A．润滑油 B．润滑脂 C．A或B D．无须人工润滑12、单螺杆泵不能作________。

A．海水泵 B．甲板冲洗泵 C．渣油泵D．货油泵13、蜗壳式离心泵的轴向动反力，与________有关。

A．泵的理论扬程 B．泵的理论流量C．叶轮的种类 D．泵的比转数14、会使离心式锅炉给水泵吸入压力降低的是________。

船舶海淡水压力柜原理
船舶海淡水压力柜是用于海水淡化的设备之一，它的工作原理主要包括以下几个步骤：
1. 海水进入压力容器：首先，海水通过进水管道进入海淡水压力柜的压力容器中。

压力容器中通常装有一系列过滤器和滤网，用于去除海水中的杂质和颗粒。

2. 压力增加：海水进入压力容器后，通过泵进行增压，使海水的压力逐渐增加。

3. 逆渗透膜分离：经过压力增加后的海水进入逆渗透膜模块。

逆渗透膜是一种半透性膜，能够将海水中的盐分、矿物质和其他溶解物质与水分进行分离。

当海水通过逆渗透膜时，水分能够通过膜而进入另一侧，而盐分和其他溶解物质则被拦截在膜的一侧。

4. 淡水收集：从逆渗透膜的另一侧流出的水分被收集起来，成为船舶用的淡水。

这些淡水可以用于船上的各种用水需求，例如饮用水、洗涤、冷却等。

需要注意的是，海淡水压力柜的工作需要提供一定的压力，通常是通过泵来提供。

此外，逆渗透膜需要定期清洗和更换，以确保其正常的分离效果。

高压水阻柜工作原理
高压水阻柜是一种利用水的压力来阻止柜门打开的安全装置。

它主要由压力箱、控制系统和水源三部分组成。

工作原理如下：当柜门关闭时，压力箱内部会注满水，并与外部水源相连。

控制系统会检测箱内水位，确保水位维持在设定值以上。

当柜门被试图打开时，由于水的压力，门面临了一个抗力，使得打开柜门变得十分困难。

当柜门上的开关被触发时，控制系统会向电磁阀发送一个信号，使其打开。

一旦电磁阀打开，与水源相连的通道就会被打开，使得水压被释放，并导致箱内水位急剧下降。

这个过程几乎是瞬间完成的。

当水位下降到设定值以下时，控制系统会感知到，并立即发出一个信号。

这个信号将触发一个锁定机制，将柜门锁定在关闭位置，并阻止它被打开。

一旦柜门被正确关闭，控制系统将重置并待命下一次触发。

需要注意的是，高压水阻柜无法完全取代其他安全装置，如密码锁或指纹识别。

它主要是作为一种辅助装置存在，以提供额外的安全保障。

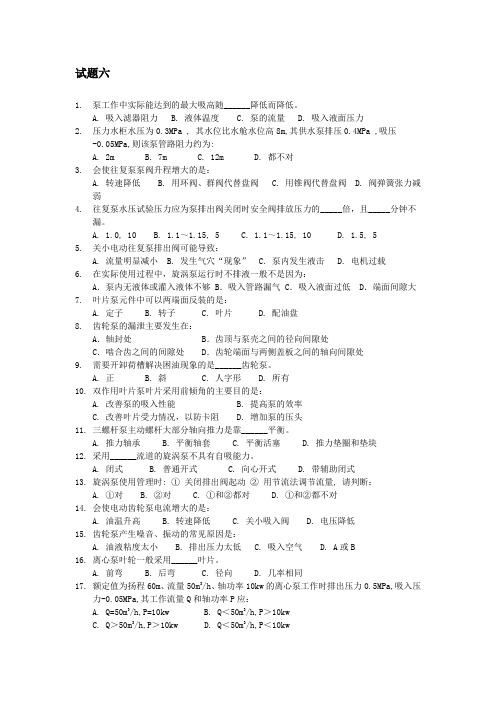

试题六1. 泵工作中实际能达到的最大吸高随______降低而降低。

A. 吸入滤器阻力B. 液体温度C. 泵的流量D. 吸入液面压力2. 压力水柜水压为0.3MPa , 其水位比水舱水位高8m,其供水泵排压0.4MPa ,吸压-0.05MPa,则该泵管路阻力约为:A. 2mB. 7mC. 12mD. 都不对3. 会使往复泵泵阀升程增大的是：A. 转速降低B. 用环阀、群阀代替盘阀C. 用锥阀代替盘阀D. 阀弹簧张力减弱4. 往复泵水压试验压力应为泵排出阀关闭时安全阀排放压力的_____倍，且_____分钟不漏。

A. 1.0, 10B. 1.1～1.15, 5C. 1.1～1.15, 10D. 1.5, 55. 关小电动往复泵排出阀可能导致：A. 流量明显减小B. 发生气穴“现象”C. 泵内发生液击D. 电机过载6. 在实际使用过程中，旋涡泵运行时不排液一般不是因为：A．泵内无液体或灌入液体不够 B．吸入管路漏气 C．吸入液面过低 D．端面间隙大7. 叶片泵元件中可以两端面反装的是：A. 定子B. 转子C. 叶片D. 配油盘8. 齿轮泵的漏泄主要发生在：A．轴封处 B．齿顶与泵壳之间的径向间隙处C．啮合齿之间的间隙处 D．齿轮端面与两侧盖板之间的轴向间隙处9. 需要开卸荷槽解决困油现象的是______齿轮泵。

A. 正B. 斜C. 人字形D. 所有10. 双作用叶片泵叶片采用前倾角的主要目的是：A. 改善泵的吸入性能B. 提高泵的效率C. 改善叶片受力情况，以防卡阻D. 增加泵的压头11. 三螺杆泵主动螺杆大部分轴向推力是靠______平衡。

A. 推力轴承B. 平衡轴套C. 平衡活塞D. 推力垫圈和垫块12. 采用______流道的旋涡泵不具有自吸能力。

A. 闭式B. 普通开式C. 向心开式D. 带辅助闭式13. 旋涡泵使用管理时: ①关闭排出阀起动②用节流法调节流量, 请判断：A. ①对B. ②对C. ①和②都对D. ①和②都不对14. 会使电动齿轮泵电流增大的是：A. 油温升高B. 转速降低C. 关小吸入阀D. 电压降低15. 齿轮泵产生噪音、振动的常见原因是：A. 油液粘度太小B. 排出压力太低C. 吸入空气D. A或B16. 离心泵叶轮一般采用______叶片。

常用船舶轮机设备计算书一.日用淡水系统设备计算D=5.0m故:d=25+1.68)0.58.13(*4.57+=80mm取舱底水总管内径d 1 =DN80mm每台舱底泵排量Q 1=5.66d 12 *10-3m 3/hQ 1=5.66 *802 *10-3=36.2 m 3/h选用自吸式舱底水泵/兼消防水泵一台: 排量x 压头: 60m 3/h x 42m, 功率: 15kw机舱舱底水支管直径)0.58.13(*15+=61.0 舵机舱舱底水支管直径)0.58.13(*3+=41.1三. 消防水系统消防水泵排量计算:消防水泵的总排量应不小于每一独立舱底水泵用作抽舱底水时所需排量的4/3.每一独立舱底水泵用作抽舱底水时所需排量:计算值为36.2 m3/h全船消防水泵总排量: Q消总=4/3 x 36.2=48.3(m3/h)本船设消防水泵两台,消防泵排量:(Q消总x 80%) /2=48.3 x 80%/2=19.32 m3/h选用消防水泵/兼舱底泵一台: 排量x压头: 60m3/h x 42m, 功率: 15kw 舱底水泵/兼消防水泵一台: 排量x压头: 60m3/h x 42m, 功率: 15kw消防水泵压头计算：另设固定式应急消防水泵一台，25 m3/hX30m，供应急时使用。

机舱另设45L舟车式泡沫灭火机一台,手提灭火机2只。

四.压缩空气系统1.压缩空气瓶容积计算压缩空气瓶容积按柴油机每起动1次所耗自由压缩空气量进行估算.压缩空气瓶所放出自由空气量：V=[q1+(Z-1)q2].V z.10-3q1一冷态起动一次所耗单位气缸容积的自由压缩空气量，取5q2一热态起动一次所耗单位气缸容积的自由压缩空气量，取3Z一起动次数，取12次V z一次柴油机气缸总容积 V z=π/4.D2.S.i=π/4.262.（38.5）.12=2.45x105cm3 V=[q1+(Z-1)q2].V z.10-3=[5+(6-1)x3]x2.45x105x10-3=4900cm3压缩空气瓶容积：V k=V/(P2-P1)=4900/(30-7)=213LP2一最低起动压力，取0.686Mpa(7kgf/cm2)P1一最高起动压力，取2.94Mpa(30kgf/cm2)共配2只压缩空气瓶，容积共400L，压力2.94Mpa，主机带.2.空气压缩机排量计算:空气压缩机排量计算：根据规范要求，充气设备总的排量应在一小时内将气瓶总容量从大气压力升至设计值2.94MPa(30kg/cm2)空气压缩机所需总排量：V排总=（P2-P0）V主/P0 +（P3-P0）V辅/P0 =(2.94-0.1)*0.4/0.1+(0.98-0.1)*0.16/0.1= 12.77(m3/h)选取空气压缩机两台: 排量：20m3/h, 压力：3Mpa五.燃油系统：主机功率：1471kW,共2台,油耗：188 g/kwh辅机功率：240kw，共2台，常用1台,油耗：210 g/kwh油舱容积计算：主机1小时耗油：1471kw x 2台x 1小时x 183g/kwh x 0.75x10-6 =0.403吨辅机1小时耗油：240kw x 1台x 1小时x 210g/kwh x10-6 =0.0504吨总计1小时耗油：G=主机+辅机=0.403+0.0504=0.45吨油舱容积计算:本船续航力(规格书要求):25天燃油比重取r=0.86吨/米3(克/厘米3)油舱计算容积V=0.45*25*24/0.86*0.8=251(m3)现有油舱共3个,容积共306 m3 ,满足要求。

第一部分船用泵1.下列泵中属于叶轮式泵的是____ 。

A．齿轮泵 B. 叶片泵 C. 水环泵 D. 旋涡泵2.不属于回转式容积式泵的是____A．水环泵 B．齿轮泵 C. 螺杆泵 D. 旋涡泵3.属于回转式容积泵的是____。

A．离心泵 B．水环泵 C. 旋涡泵 D. 轴流泵4.下列泵中不属于叶轮式泵的是 _____ 。

A．离心泵 B．叶片泵 C. 旋涡泵 D. 轴流泵5.下列属于容积式泵的是______A．往复泵 B．旋涡泵 C. 喷射泵 D. 离心泵6.下列不属于容积式泵的是_____A．往复泵 B．螺杆泵 C. 水环泵 D. 旋涡泵7.泵铭牌上标注的流量是指_____ 流量A．实际排送的 B．可能达到的最大C. 额定工况的D. 最低可能达到的8.泵铭牌上标注的流量通常是指 ____A．单位时间内排送液体的重量B．单位时间内排送液体的质量C．单位时间内排送液体的体积D. 泵轴每转排送液体的体积9.泵的扬程是指泵______A．吸上高度 B．排送高度 C．A+BD. 所送液体在排口和吸口的水头差10.压头是指泵传给受单位重力（每牛顿）作用的液体的能量，其单位是_____ 。

A．牛顿 B．帕 C. 米 D. 瓦11.泵的工作压头的用途并非是____A．克服吸排管路阻力 B．制造泵内真空C．克服吸排液面压差 D．提升液体至一定高度12.泵在系统中的工作扬程与 ____ 无关。

A．额定扬程 B．排出液面压力C．泵的流量 D．吸入液面真空度13.锅炉汽压0.5 MPa≈51m，其中水位距热水井液面高4m，锅炉给水泵管路阻力以泵静扬程10％计，其工作扬程约为 ___ 。

A．4m B．55m C．55.4m D．60.5m14.某水泵吸、排管径和压力表高度相同，工作时吸入压力为-0.05MPa，排出压力为0.45MPa，其工作扬程为____ A．40m B．45m C．50m D．铭牌标示扬程15.压力水柜水压为0．3MPa，其水位比水舱水位高8m，其供水泵排压0．4MPa，吸压-0．05MPa，则该泵管路阻力约为____A．2m B．7m C．12m D．都不对16.当泵的工作管路和吸、排液面高度既定时，泵工作正常时工作扬程与____ 无关。

1、图示为淡水柜（压力水柜）自动控制线路，当SA向下合自动位置时，该电路能实现______控制。

A．两地自动B．电机连续运转自动起动C．双位自动D．依电压大小自动起动2、海（淡）水柜必须采用密闭式压力水柜，将水位的高低变为气压的高低，以高低压压力继电器作为控制元件实现水位的双位控制。

其密闭水柜示意图与水泵自动起停控制线路如图所示。

若将压力继电器的两个触点位置互换，在水位低于H L时，将SA合自动位置，在合上QS后，会出现______。

A．电机立即起动，水泵给水，当水位达到H L时，水泵停B．电机立即起动，水泵给水，当水位达到H H时，水泵停C．电机不能起动D．电机立即起动，水泵给水，但当水位达到H H时，水泵仍供水不停3、如图为电动机的控制线路图,如果KM R的常闭辅触头和KM F的常闭辅触头取消，并将该处电路短接，当电动机正转时，按下反转按钮SB R，则______。

A．FR动作B．KM F线圈烧毁C．FU4、FU5熔断D．FU1 、FU3熔断4、如图为电动机的控制线路图,若KM R的常闭辅触头与KM F的常闭辅触头位置交换，则______。

A．按下SB F电机反转；按下SB R电机正转B．按下SB F，FU1、FU3熔断C．按下SB F，KM F出现衔铁不停地吸合、释放现象D．热继电器动作5、如图为电动机的控制线路图,该线路的功能______。

A．多地点起停控制B．具有能耗制动起停C．单方向转动起停控制D．正、反转起停控制6、如图为电动机的控制线路图,该线路中，没有______。

A．失压保护B．零压保护C．过载保护D．超速保护如图为电动机的控制线路图,若被取代，其他7、线路未改动，则______。

A．线路功能不变B．正向可以起动；反向不能起动C．正向不能起动；反向不能停机D．只能反转8、如图为电动机的正反转控制线路图,该线路中不含有______控制环节。

A．自锁B．互锁C．连锁D．点动9、如图所示，为电动机正、反转控制电路，若仅按钮SB F的常开触点粘连成闭合状，即使按下SB F也不能打开，其他均正常，则会出现______。
