AU5800生化仪维修手册一.设备简介贝克曼库尔特AU5800全自动生化分析仪是专为大型或超大型临床实验室和商业实验室设计的全自动生化分析仪器，可根据实验室的检测量任意配置。
全新的全自动生化分析系统除了秉承公司产品的精密、经济和简便外，还加入了更灵活、更智能的特点，先进的全程质量管理体系（QMS）将生化分析检验带入下个纪元。
（一）基本概述1.智能化样本传送系统AU5800全自动生化分析仪系列配置了三条独立轨道的智能化样本传送系统。
在常规样本测试过程中添加急诊样本或未编程样本需跳转轨道越过分析单元时，专用的优先轨道为样本架转运提供更灵活的选择。
2.样本装载区可移动的样本托盘，2x20个样本架装载能力，同时承载400个样本并可连续进样，AU家族系列通用的样本架，不同尺寸样本管可混合进样。
3.优先进样（STAT）口AU5800全自动生化分析仪可同时装载多达20个样本，高于常规样本的优先级可获得更短的样本周转时间，装载定标和质控样本时具有高于常规样本的优先级。
4.更快速，更卓越的性能5.模块组合式分析系统1至4个分析单元任选，单或双ISE单元可选，检测速度涵盖每小时2000至9800测试。
6.高质量的采样、反应（孵育）和比色系统加样循环为3.6秒的双臂双探针设计，精确的超微量采样技术，单测试样本量低至1μL，最小反应体积低至80μL，内置恒温液循环的干式孵育系统，温度更稳定，永久性石英玻璃比色杯，采用全数字总线技术（CAN技术）改进加样、混合和光度测定的精确。
7.精确的采样控制技术强效的气泡检测技术，高灵敏的凝块探测技术，探针防撞保护功能。
8.增强的整机清洗系统多步骤反应杯清洗系统，温水清洗更彻底，多头回旋式搅拌棒清洗系统，瀑布式探针清洗系统。
9.卓越的样本轨道设计独立的三轨道样本传送方式（包括常规样本轨道、急诊样本轨道和样本返回轨道），真正实现急诊样本随机测试，超高的400个样本同时上机能力最大化您的离机操作时间，独立的急诊样本架位优先进样，可连接全实验室自动化流水线。

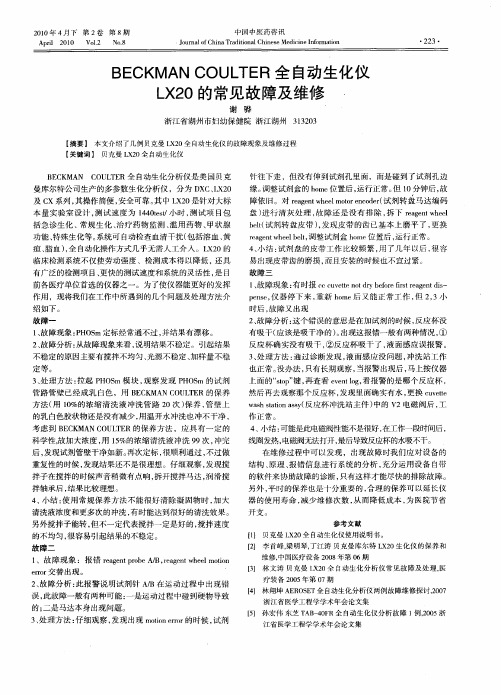

LX20全自动生化分析仪原理分析及故障排除本文介绍了贝克曼LX20全自动生化分析仪的原理和故障排除，并介绍了如何进行日常的维护保养来减少机器故障。
标签：全自动生化分析仪；故障处理；日常保养美国贝克曼库尔特公司生的LX20全自动生化分析仪是一台当前应用较广泛的仪器，由微机控制，可随机设定的临床分析仪。
我院有一台该设备。
因其快速、准确、重复性好而广泛服务于临床，深受临床和检验人员的欢迎。
本人根据实际工作经验对其进行原理分析和将在工作中出现的一些常见问题处理方法及日常维护方法介绍如下：1原理分析LX20生化分析仪由MC（杯化学模块）和CC（试剂盒模块）2部分组成。
LX20的MC模块含有肌酐、磷、尿素氮、葡萄糖、总蛋白、白蛋白和ISE电解质等七个杯化学模块；LX20的光学系统可同时作速率，终点和非线性分析。
由于所用的试剂储存于装载在试剂盘上的试剂盒内，这些分析亦称为试剂盒项目（CC）1.1试剂盒项目（CC）的样品和试剂处理过程在运行时，有一系列活动的动作行为发生，都在仪器的微处理器的直接控制下。
1.1.1分析旋转循环分析旋转循环由3s旋转期和5s静止期组成。
完成旋转循环时，每个比色杯以反时针方向转了两圈半再加一个杯子位置。
一个杯子可约20min内绕一周旋转，经过加试剂和加样品站，在保温时，通过清洁站，则杯子准备进入另一个分析的顺序。
1.1.2旋转期旋转期是具有125个杯子的反应盘反时针方向转3s，完成两圈半旋转。
此时，每个杯子通过光路检测站，进行各个杯子吸光度检测，多波长校正，记录最多达10种不同波长下的吸光度读数。
1.1.3静止期在两个3s内旋转期间，有一个5s的静止期。
在静止期时有如下动作：杯子清洗，加试剂、混匀，加样品、混匀，加试剂完成后，在加试剂后3min，样品加入杯子。
若检测项目需要加三次试剂，或者为激发反应项目，则还会有另外3min的迟缓。
此时，在温度控制的反应盘内，加入的试剂平衡至37℃，进行了试剂空白读数。
贝克曼库尔特生化分析仪的保养及故障处理贝克曼库尔特生化分析仪的保养及故障处理贝克曼库尔特SYNCHRON LX20全自动生化分析仪使用界面简洁，操作流程简单，能双向通讯，且可实现与LIS系统连接，测量结果准确、快速、精密度好，测试项目多，是一种较理想的生化仪器。
该仪器模块化的设计在应用和维护方面极大地方便了日常工作。
现将该仪器使用中常用的维护保养以及故障处理方法总结如下。
1 维护与保养（1）每日标本检测完成后，用酒精棉球将样品针、试剂针、搅拌针外表擦拭干净。
（2）Cl电极为金属银复合电极，每二至四周用棉签清洁一次，定标不通过时才用打磨纸打磨，可大大延长电极寿命。
（3）Na、Cl、Ca定标不通过时。
可用湿棉签轻轻清洁电极头部，Na电极装载回去前应把电极内参比液的气泡弹到后部，如发现K、Ca 电极头由灰色变为灰白，Na电极内气泡直径大于3mm，且定标不通过，应考虑更换电极。
（4）杯化学部分，TP、ALB、CRE、BUN、P、GLU，每两周用温度50℃、浓度20％浓缩冲洗液作为试剂冲洗，每个反应杯均冲洗50次，并做光路校正。
（5）糖电极内参比液消耗过多会影响测量结果，我们试着把蒸馏水加人电极内，取得了良好效果，大大延长了电极的寿命，一般加液两次后，应更换电极。
（6）定期对+36V，+24V电源除尘。
（7）定期对半导体制冷片（Peliter module）除尘，以免影响试剂冰箱的温度。
（8）经常检查冲洗站的出水、吸水是否正常。
（9）搅拌针的洗杯，三个呈1200的出水小孔易堵塞，要经常检查。
（10）定期检查去气泡装置（de—gasser），如有堵塞，及时更换。
de—gasser堵塞会造成针冲洗不干净、加样不准确等一系列问题。
2故障维修2．1 CRE试剂水平低首先用10％的浓缩洗液。
接入试剂端冲洗CRE模块，并检查反应杯组件及各接头是否漏液，然后做定标，仍然报警。
试剂水平低。
将试剂泵的活塞组件拆开清洗，对电机加润滑油润滑。

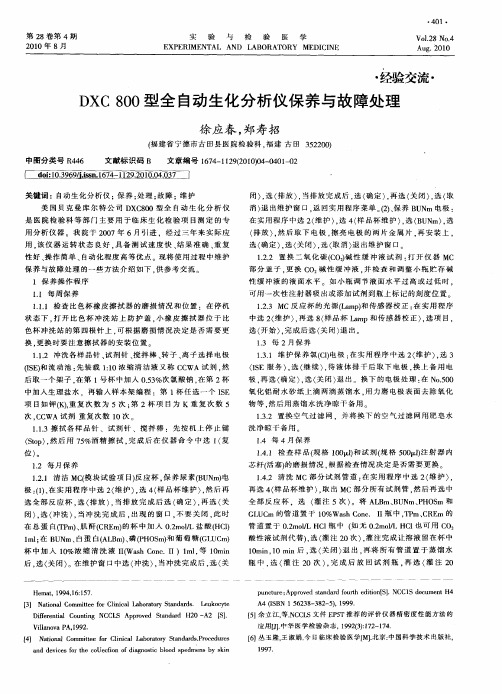

DXC-800全自动生化分析仪常见故障及维护美国贝克曼库尔特公司生产的DXC-800全自动生化分析仪是一种高自动化生化分析仪，我们于2006年购置了该仪器，并对该仪器常见故障及维护进行总结分析如下。
[Abstract]DXC-800 Automatic Biochemical Analyzer was made in Beckman coulter corp in American，and it is a type of total automatic biochemical analyzer，we purchased it and summarized common trouble and maintenance.[Key words] Total automatic biochemical analyzer；Trouble；MaintenanceDXC-800全自动生化分析仪是美国贝克曼库尔特公司生产的生化分析仪，它由MC、CC两部分组成，具有操作简便、测试速度快、准确度及精密度高、定标急诊自动优先等优点。
我们于2006年购置了该仪器，并在仪器使用过程中对出现的日常故障进行了处理和维护，现将常见故障表述如下。
1 Calibration fail（定标失败）1.1 所有项目定标失败1.1.1 可能原因样品针堵塞、样品针位置不对、水气路部分未出水、定标液不对或样品杯不洁。
1.1.2 处理检查样品针、水气路、样品杯以及定标液，查明故障原因后分别处理，使样品针通畅、样品针位置正确、水气路通畅出水、定标液正确或样品杯清洁。
基本可排除该故障。
1.2 MC部分1.2.1 全部定标失败可能原因：一般是反复使用样品杯不洁或定标液加错。
常见处理方法：先检查定标液是否正确、如定标液正确，更换新的或干净的样品杯基本可排除该故障。
1.2.2 单通道失败可能原因：硬件、样品、试剂出现问题。
一般出现Back to Back失败通常代表硬件问题；出现Span失败通常代表样品或试剂输送问题, 通常是试剂；出现Range失败通常代表硬件或试剂问题。
CX4贝克曼全自动生化分析仪常见故障处理1故障一：5PSI压力表超限，显示气压太低1.1原因主要为压力调节阀经常使用，压力调节阀内部磨损所致。
1.2处理检查相关管路和瓶盖是否漏气，相关管路和瓶盖如果正常，尝试旋转调节阀纠正，否则，更换压力调节阀，重新调节设置压力至规定范围。
2故障二：反应杯水空白测试错误2.1原因由于水质不良或反应杯使用时间太长，没有及时清洗导致反应杯透光度下降；反应杯磨损或冲洗站堵塞。
仪器提示：反应杯水空白测试错误。
2.2处理检查冲洗站是否堵塞，胶擦是否磨损，反应杯内外部是否污脏，是否破损，如有以上现象，进行如下处理：重新进行水质处理，使用贝克曼原装清洗剂浸泡反应杯后用细棉签轻轻擦洗反应杯；用洁净水反复冲洗冲洗站，如果反应杯磨损必须更换反应杯。
3故障三：自动加载器向上运动错误3.1原因加载器有异物或管路漏气。
3.2处理按“HOME”是否返回“STANDY”，如不能返回，检查自动加载器是否有异物，去除加载器上的异物；管路漏气可更换管路。
4故障四：真空缓冲罐错误4.1原因真空罐积存一些液体、连接真空罐的管路漏气、单向阀故障。
4.2处理解下真空罐，清理积存液体，用干净布擦干真空罐，重新安装；检查连接真空罐的各管路是否破损或接头松动，更换管路或按牢接头。
如单向阀故障应更换单向阀，冲洗排液系统，观察废液泵工作情况，经过以上处理，仪器基本能恢复正常运行。
5故障五：试剂液面检测错误5.1原因装载试剂时有气泡或液面感应线是否导通。
5.2处理检查试剂瓶相应ABC孔是否有气泡，处理：吹去气泡；试剂量是否正常，处理：添加或更换新试剂；检查试剂架是否装载正确，处理：重新装载试剂；检查液面感应线是否导通，处理：擦拭液面感应装置，用注射器抽取试剂架和试剂针管路的气泡；调整样品针液面感应线。
6故障六：真空压力低6.1原因真空管路、瓶盖破损或漏气；单向阀和过滤器堵塞或穿漏；压缩机老化。
6.2处理检查真空管路，瓶盖等是否破损或漏气，如破损更换瓶盖，拧紧瓶盖；清理单向阀和过滤器，如穿漏则更换。
贝克曼库尔特生化分析仪的保养及故障处理
贝克曼库尔特SYNCHRON LX20全自动生化分析仪使用界面简洁，操作流程简单，能双向通讯，且可实现与LIS系统连接，测量结果准确、快速、精密度好，测试项目多，是一种较理想的生化仪器。
该仪器模块化的设计在应用和维护方面极大地方便了日常工作。
现将该仪器使用中常用的维护保养以及故障处理方法总结如下。
1 维护与保养
（1）每日标本检测完成后，用酒精棉球将样品针、试剂针、搅拌针外表擦拭干净。
（2）Cl电极为金属银复合电极，每二至四周用棉签清洁一次，定标不通过时才用打磨纸打磨，可大大延长电极寿命。
（3）Na、Cl、Ca定标不通过时。
可用湿棉签轻轻清洁电极头部，Na电极装载回去前应把电极内参比液的气泡弹到后部，如发现K、Ca电极头由灰色变为灰白，Na电极内气泡直径大于3mm，且定标不通过，应考虑更换电极。
（4）杯化学部分，TP、ALB、CRE、BUN、P、GLU，每两周用温度50℃、浓度20％浓缩冲洗液作为试剂冲洗，每个反应杯均冲洗50次，并做光路校正。
（5）糖电极内参比液消耗过多会影响测量结果，我们试着把蒸馏水加人电极内，取得了良好效果，大大延长了电极的寿命，一般加液两次后，应更换电极。
（6）定期对+36V，+24V电源除尘。
（7）定期对半导体制冷片（Peliter module）除尘，以免影响试剂冰箱的温度。
（8）经常检查冲洗站的出水、吸水是否正常。
（9）搅拌针的洗杯，三个呈1200的出水小孔易堵塞，要经常检查。
（10）定期检查去气泡装置（de—gasser），如有堵塞，及时更换。
de—gasser堵塞会造成针冲洗不干净、加样不准确等一系列问题。
2故障维修
2．1 CRE试剂水平低
首先用10％的浓缩洗液。
接入试剂端冲洗CRE模块，并检查反应杯组件及各接头是否漏液，然后做定标，仍然报警。
试剂水平低。
将试剂泵的活塞组件拆开清洗，对电机加润滑油润滑。
试机，故障依旧。
仔细分析该模块组件的液体分配图，试剂注入阀、试剂阀、排废阀引起故障的可能性较大。
任一阀动作不良均会引起上述故障。
从别的模块拆下一个同样的阀，采用替换法，很快判断出是排废阀关闭不严造成试剂轻微泄露。
更换该电磁阀，故障排除。
2．2 CC样品针及试剂针在冲洗时洗环下侧有洗液溅出
经观察发现，仪器冲洗时有很细小的液滴从针的洗环下溅出到反应盘盖凹槽和试剂盘上的托盘中，考虑到样品针、试剂针的冲洗时间、洗液用量是固定的，可能为真空压力不够所致。
此时仪器冲洗时的声音没有平常大，但观察真空压力符合要求．所以能断定真空通道有堵塞。
后经排查发现从废液罐B到真空罐这一通道中经过的两个罐盖上面的接头和盖内的弯道粘附了很多废液残渣，妨碍了真空系统的流通。
导致冲洗真空压力降低。
由于系统的真
空压力检测的是真空罐中的压力变化，下游管道的堵塞只能使真空罐中的压力更稳定，故系统不会报警。
由此，在仪器每月的保养程序中应注意各废液罐及真空罐尤其是罐盖的接头及弯管部分的保养。
2．3 MC真空压力不稳
LX20的MC真空压力经常出现不稳定的现象，虽不至于影响仪器运行，但频繁报警会影响工作人员的工作。
MC部分的真空压(MC vacuum，8—12 inHg)是通过一个真空压力调节阀从主真空压(main vacuum，大于18 inHg)分配出来的。
该真空调节阀的丁作原理是通过在通往MC的真空管道中释放一些空气，并控制释放的空气量来调节MC的真空压力。
由于仪器工作时，该调节阀七面的小孔持续吸入空气，空气中的灰尘会附着在调节阀内的弹簧和钢珠上面。
造成调节不规则，压力不稳。
通过定期(2—4周)拆洗该压力调节阀内的钢珠和弹簧，该故障能够完全避免。
从调节阀上面dqL中定期喷入一些电子清洁剂，也能起到调节阀的清洁作用，达到稳定MC真空压力的目的。
2．4试剂针运动错误
更换了一批试剂（包括部分自定义试剂）后，试剂液面检测通过。
做样品时出现试剂针运动错误，经观察发现试剂针没有伸人到试剂孔，而是撞到试剂盒上。
打开试剂舱门挨个检查试剂盒的安装，发现个别自定义试剂盒尺寸比正常尺寸小3—5 mm，在试剂舱架上能够来回移动，导致试剂针出错。
笔者在此提醒各位同行注意并建议使用包装规范的试剂。
2．5 BUNm（MC部分的尿素氮项目)定标失败
原因分析：如果其他MC项目定标没有问题，可将故障缩小到BUNm反应杯。
首先，依据仪器原理，LX20运用酶学电导速率法测尿素氮速度，该BUNm电极由两块镀金的金属触头构成，不易受外界干扰。
为永久电极。
但如果电极过脏，如血清中的分离胶等杂质被MC样晶针带到BUNm电极金属触头上，会显著影响电极的导电性；其次，如果搅拌磁珠转动不好，会影响试剂与样品的充分反应，也会导致测量偏差。
处理方法：首先保养BUNm的反应杯，从保养程序选择BUNm的保养，排空反应杯内的液体；将电极卸下并用棉签蘸去离子水清洁电极头表面；取出并清洁搅拌磁珠，然后将磁珠、电极安装到反应杯上；使用试剂、去离子水冲洗BUNm110反应杯10次以上。
同时观察搅拌磁珠的旋转并与GLUm的对比，若明显慢于GLUm的磁珠旋转（这种情况较少出现），则需润滑保养反应杯下面的搅拌马达，若保养无效则通知厂家工程师予以更换。
做完以上工作故障即能排除。
定标失败的问题也要考虑试剂、定标液等可能原因，尤其注意在更换试剂时，新的BUNm试剂配好后需充分混匀。
3总结
大型自动化生化仪器的运行，涉及到水、电、气、光路、自动控制、模拟、数字信号处理等多学科运用，而其高度自动化工作的同时，也对我们理解、掌握、控制仪器的性能提出了更高的要求。
LX20人性化的设计理念方便了我们的使用和维护。
在平时操作中切实、严格地做好仪器日常维护和保养，将会极大减少仪器故障发生率，提高工作效率和检测结果的准确度。
