空间后交—前交程序设计(实验报告)姓名：班级：学号：时间:空间后交-前交程序设计一、实验目的用 C 、VB或MATLAB语言编写空间后方交会-空间前方交会程序⑴提交实习报告：程序框图、程序源代码、计算结果、体会⑵计算结果：像点坐标、地面坐标、单位权中误差、外方位元素及其精度二、实验数据f=150。
000mm，x0=0，y0=0三、实验思路1。
利用空间后方交会求左右像片的外方位元素(1）.获取m（于像片中选取两点，于地面摄影测量坐标系中选取同点,分别计算距离，距离比值即为m)，x，y，f,X，Y,Z（2).确定未知数初始值Xs,Ys，Zs,q，w,k（3）.计算旋转矩阵R(4）.逐点计算像点坐标的近似值(x），（y）(5）。
组成误差方程式(6)。
组成法方程式（7).解求外方位元素（8）。
检查是否收敛，即将求得的外方位元素的改正数与规定限差比较，小于限差即终止；否则用新的近似值重复步骤(3）-（7）2。

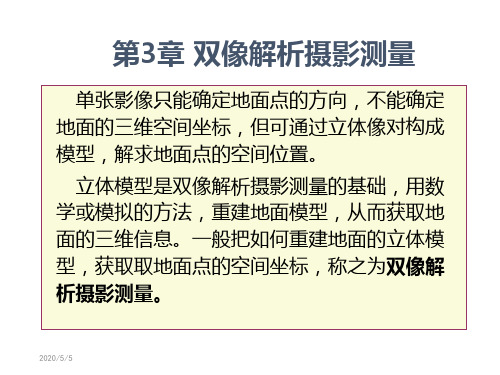

利用求出的外方位元素进行空间前交，求出待定点地面坐标(1）.用各自像片的角元素计算出左、右像片的方向余弦值，组成旋转矩阵R1，R2(2）。
根据左、右像片的外方位元素，计算摄影基线分量Bx，By，Bz(3)。
计算像点的像空间辅助坐标（X1,Y1，Z1）和（X2，Y2,Z2）（4）.计算点投影系数N1和N2(5）。
计算未知点的地面摄影测量坐标四、实验过程⑴程序框图函数AandL%求间接平差时需要的系数％%％已知％a=像点坐标x，b=像点坐标y,f内方位元素主距%φ=q，ψ=w，κ=k%像空间坐标系X,Y，Z%地面摄影测量坐标系Xs,Ys,Zsfunction ［A1，L1，A2，L2］=AandL（a，b，f,q,w,k,X，Y，Z,Xs,Ys,Zs) %％％％％%％％%%％选择矩阵元素a1=cos（q)＊cos(k)—sin(q）＊sin(w）*sin(k）;a2=-cos(q)＊sin(k)—sin(q）＊sin(w）＊cos（k)；a3=-sin(q）*cos(w);b1=cos(w）*sin(k)；b2=cos（w）*cos（k)；b3=—sin(w);c1=sin（q)*cos(k)+cos（q)＊sin(w）*sin（k)；c2=—sin（q）＊sin(k)+cos（q)*sin(w）*cos（k)；c3=cos(q)＊cos(w);％%％%％％％共线方程的分子分母X_=a1*(X—Xs）+b1*（Y-Ys)+c1＊（Z-Zs);Y_=a2*(X-Xs)+b2＊（Y—Ys)+c2＊（Z-Zs);Z_=a3＊(X—Xs)+b3＊（Y—Ys）+c3*(Z-Zs）;％％％％%％%近似值x=-f＊X_/Z_；y=-f＊Y_/Z_;％％％％%％％A组成L组成a11=1/Z_＊（a1＊f+a3＊x)；a12=1/Z_＊(b1＊f+b3＊x）；a13=1/Z_*(c1*f+c3＊x);a21=1/Z_*(a2＊f+a3＊y）;a22=1/Z_*（b2＊f+b3*y);a23=1/Z_＊(c2＊f+c3＊y）;a14=y*sin（w)-（x/f＊(x*cos(k)—y*sin（k））+f＊cos（k）)*cos(w）;a15=-f*sin(k)—x/f＊（x*sin（k）+y*cos(k));a16=y；a24=—x*sin(w）-（y/f＊（x*cos(k)-y*sin(k)）—f＊sin(k））*cos（w）；a25=-f*cos（k）-y/f*(x*sin（k）+y*cos(k));a26=-x;lx=a—x；ly=b-y;％%%%%%％％%组成一个矩阵，并返回A1=[a11,a12，a13,a14,a15，a16];A2=［a21,a22,a23，a24,a25，a26];L1=lx;L2=ly;函数deg2dms％%％%％%％％角度转度分秒function y=deg2dms(x）a=floor(x)；b=floor(（x-a)＊60);c=(x-a—b/60）＊3600；y=a+（b/100）+(c/10000);函数dms2deg%%％％%度分秒转度function y=dms2deg（x）a=floor(x）；b=floor((x-a)＊100）；c=（x-a—b/100)*10000；y=a+b/60+c/3600;函数ok%％％％％%%％%%%％％％目的是为了保证各取的值的有效值%％xy为n*1，a为1＊nfunction result=ok(xy，a)format short gi=size（xy，1)；for n=1:io=xy（n)—floor(xy(n,1));o=round（o＊（10^a（n))）/(10^a(n）);xy(n，1)=floor(xy（n,1）)+o;endformat long gresult=xy;函数rad2dmsxy%%％%求度分秒表现形式的三个外方位元素，三个角度function xydms=rad2dmsxy(xy)［a,b,c，d，e,f]=testvar(xy）;d=deg2dms（rad2deg(d））；e=deg2dms（rad2deg(e))；f=deg2dms(rad2deg(f）);xydms=[a,b，c,d,e，f］';函数spacehoujiao％％%％%%%空间后交％%% f%％输入p（2*n,1）%％像点坐标x,y,X,Y，Z,均为（n,1）function ［xy,m，R］=spacehoujiao(p，x,y，f,X，Y,Z）format long；%%％%％权的矢量化,这是等精度时的，如果非,将函数参数改为PP=diag（p)；％％求nj=size（X，2）；%％初始化Xs=0；Ys=0;Zs=0;for n=1：jXs=Xs+X（n）；Ys=Ys+Y(n）;Zs=Zs+Z(n）;endSx=sqrt((x（2）-x(1）)^2+(y（2)—y(1)）^2);％%％%两像点之间距离Sd=sqrt(（X(2）-X（1))^2+(Y（2）-Y（1))^2);%％%％两地面控制点之间距离m=Sd/Sx; ％％％％图像比例系数Xs=Xs/j;Ys=Ys/j;Zs=m*f+Zs/j；m0=0;q=0;w=0;k=0;i=0;a=rand(2*j,6）；l=rand（2＊j，1);％％％％for n=1:j[a（2＊n—1,:)，l(2*n—1,1）,a(2＊n,：），l(2*n,1）］=AandL(x(n)，y（n),f,q，w，k，X(n)，Y（n），Z(n），Xs,Ys,Zs);enddet=inv（a’＊P*a）*transpose（a)*P*l;％%%%%%％％％循环体while 1％％％％％%%％%％％％％%％％[dXs,dYs,dZs，dq,dw,dk]=testvar(det）;detXs=abs（dXs）；detYs=abs（dYs)；detZs=abs(dZs)；detq=abs(dq)；detw=abs（dw)；detk=abs（dk)；%%％％%%％%%if （（detXs<0。
一、名词解释1摄影测量学 2航向重叠3单像空间后方交会 4相对航高5解析空中三角测量 6外方位元素7核面 8绝对定向元素二、问答题1.写出中心投影的共线方程式并说明式中各参数的含义。
2.指出采用“后方交会+前方交会”和“相对定向+绝对定向”两种方法计算地面点坐标的基本步骤。
3.简述利用光束法（一步定向法）求解物点坐标的基本思想。
4.简述解析绝对定向的基本过程。
5.简述相对定向的基本过程。
6.试述航带网法解析空中三角测量的基本步骤。
二、填空1摄影测量的基本问题，就是将_________转换为__________。
2人眼产生天然立体视觉的原因是由于_________的存在。
3相对定向完成的标志是__________。
三、简答题1两种常用的相对定向元素系统的特点及相对定向元素。
2倾斜位移的特性。
3单航带法相对定向后，为何要进行比例尺归化？怎样进行？4独立模型法区域网平差基本思想。
5何谓正形变换？有何特点？四、论述题1空间后方交会的计算步骤。
2有三条航线，每条航线六张像片组成一个区域，采用光束法区域网平差。
（1）写出整体平差的误差方程式的一般式。
（2）将像片进行合理编号，并计算带宽，内存容量。
（3）请画出改化法方程系数阵结构简图。
参考答案：一、1是对研究的对象进行摄影，根据所获得的构想信息，从几何方面和物理方面加以分析研究，从而对所摄影的对象本质提供各种资料的一门学科。
2供测图用的航测相片沿飞行方向上相邻像片的重叠。
3知道像片的内方位元素，以及三个地面点坐标和量测出的相应像点的坐标，就可以根据共线方程求出六个外方位元素的方法。
4摄影瞬间航摄飞机相对于某一索取基准面的高度。
5将中心投影转换成正射投影时，经过投影变换来消除相片倾斜所引起的像点位移，使它相当于水平相片的构象，并符合所规定的比例尺的变换过程。
6是将建立的投影光束，单元模型或航带模型以及区域模型的数字模型，根据少数地面控制点，按最小二乘法原理进行平差计算，并求加密点地面坐标的方法。
