遥感图像的几何校正

第4讲遥感图像几何校正遥感成像的时候，由于飞行器的姿态、高度、速度以及地球自转等因素的影响，造成图像相对于地面目标发生几何畸变，这种畸变表现为像元相对于地面目标的实际位置发生挤压、扭曲、拉伸和偏移等，针对几何畸变进行的误差校正就叫几何校正。

几何校正是利用地面控制点和几何校正数学模型来矫正非系统因素产生的误差，由于校正过程中会将坐标系统赋予图像数据，所以此过程包括了地理编码。

在开始介绍ENVI的几何校正操作之前，首先对ENVI的几何校正几个功能要点做一个说明。

1几何校正方法（1）利用卫星自带地理定位文件进行几何校正对于重返周期短、空间分辨率较低的卫星数据，如A VHRR、MODIS、SeaWiFS等，地面控制点的选择有相当的难度。

这时，可以利用卫星传感器自带的地理定位文件进行几何校正，校正精度主要受地理定位文件的影响。

（2） image to image几何校正通过从两幅图像上选择同名点（或控制点）来配准另外一幅栅格文件，使相同地物出现在校正后的图像相同位置（3）image to map几何校正通过地面控制点对遥感图像几何进行平面化的过程。

（4）image to image 自动图像配准根据像元灰度值或者地物特征自动寻找两幅图像上的同名点，根据同名点完成两幅图像的配置过程。

（5）image registration workflow流程化工具将具有不同坐标系、不同地理位置的图像配准到同一坐标系下，使图像中相同地理位置包含相同的地物。

2控制点选择方式ENVI提供以下选择方式：∙从栅格图像上选择如果拥有需要校正图像区域的经过校正的影像、地形图等栅格数据，可以从中选择控制点，对应的控制点选择模式为Image to Image。

∙从矢量数据中选择如果拥有需要校正图像区域的经过校正的矢量数据，可以从中选择控制点，对应的模式为Image to Map。

∙从文本文件中导入事先已经通过GPS测量、摄影测量或者其他途径获得了控制点坐标数据，保存为以[Map (x,y), Image (x,y)]格式提供的文本文件可以直接导入作为控制点，对应的控制点选择模式为Image to Image 和Image to Map。

遥感影像的几何校正方法与技巧遥感影像是通过遥感技术获取到的地球表面的图像信息。

在遥感应用中，几何校正是一项非常重要的工作，它可以提高遥感影像的地理准确度和精度。

几何校正是指将影像与地理坐标系统进行一致性匹配，消除由于卫星平台姿态、扫描仪器误差等因素引起的像素位置偏差，使得影像能够准确地反映地球表面的真实位置。

一、几何校正的方法1. 基于控制点的校正方法这是最常用的几何校正方法，它通过选取一些地面上具有已知地理位置的标志物作为控制点，然后通过对其在影像上的位置进行测量，计算出转换参数，从而实现影像校正。

常见的控制点包括标志物、道路、河流等。

2. 基于全局栅格校正方法全局栅格校正方法是一种较为简单但精度相对较低的方法，它通过对整个影像进行平移、旋转和缩放等操作，以使校正后的影像与地理坐标系统的一致性较好。

3. 基于形变模型的校正方法除了平移、旋转和缩放等刚性变换外，影像在校正过程中往往还需要进行非刚性的形变操作，以适应地貌复杂、存在高程变化的地区。

基于形变模型的校正方法可以通过建立影像的形变模型，对不同区域进行适应性校正，从而提高几何校正的精度。

二、几何校正技巧1. 标志物选取的注意事项在进行几何校正时，选择合适的标志物对于提高校正精度至关重要。

应选择具有明显几何形状、易于在影像上检测和测量的标志物，例如明显的道路交叉口、建筑物的棱角等。

此外，这些标志物应分布在整个影像区域内，避免出现局部区域校正误差过大的情况。

2. 利用地形高程信息进行校正地形高程信息对于影像的几何校正具有重要作用。

在进行几何校正时，如果有数字高程模型（DEM）数据可用，可以将地形高程信息与影像的几何信息相结合，从而进一步提高几何校正的精度。

3. 考虑大气影响大气对于遥感影像的几何校正同样具有一定的影响。

在进行几何校正前，应先进行大气校正，消除大气造成的影响，提高校正精度。

4. 多尺度校正在进行几何校正时，可以考虑多尺度校正，即根据不同的应用需求，对不同尺度的影像进行校正处理。

遥感图像处理—⼏何校正 本节将从原理和代码两个⽅⾯讲解遥感图像的⼏何校正。

原理 ⾸先介绍⼏何校正的概念：在遥感成像过程中，传感器⽣成的图像像元相对于地⾯⽬标物的实际位置发⽣了挤压、扭曲、拉伸和偏移等问题，这⼀现象叫做⼏何畸变。

⼏何畸变会给遥感图像的定量分析、变化检测、图像融合、地图测量或更新等处理带来的很⼤误差，所以需要针对图像的⼏何畸变进⾏校正，即⼏何校正。

⼏何校正分为⼏何粗校正和⼏何精校正。

粗校正是利⽤空间位置变化关系，采⽤计算公式和辅助参数进⾏的校正，叫做系统⼏何校正；精校正是在此基础上，使图像的⼏何位置符合某种地理坐标系统，与地图配准，调整亮度值，即利⽤地⾯控制点（GCP）做的⼏何精校正。

⼏何校正步骤：1.空间位置的变换（像元坐标）2.像元灰度值的重新计算，即重采样。

1. 坐标变换 坐标变换分为直接法和间接法。

1）直接法：从原始图像阵列出发，依次计算每个像元在输出图像中的坐标。

直接法输出的像元值⼤⼩不会发⽣变化，但输出图像中的像元分布不均匀。

2）间接法：从输出图像阵列出发，依次计算每个像元在原始图像中的位置，然后计算原始图像在该位置的像元值，再将计算的像元值赋予输出图像像元。

此⽅法保证校正后的图像的像元在空间上均匀分布，但需要进⾏灰度重采样。

该⽅法是最常⽤的⼏何校正⽅法。

由上图可见，直接法直接以原始图像的坐标为基准点，坐标偏移到校正后的图像，坐标的位置有很多出现在了像元的中间位置，所以直接输出像元值⼤⼩导致像元分布不均匀。

⽽对于间接法。

以输出图像的坐标为基准点，已经定义在了格点的位置上，此时反算出该点在原始图像上对应的图像坐标，坐标多数落在像元的中间位置。

这⾥采⽤最邻近法、双线性内插和三次卷积法来计算该点的灰度值，达成重采样的⽬的。

2. 重采样 图像数据经过坐标变换之后，像元中⼼的位置发⽣改变，其在原始图像的位置不⼀定是整数⾏\列，需要根据输出图像各像元在原始图像中对应的位置，对原始图像重采样，建⽴新的栅格矩阵。

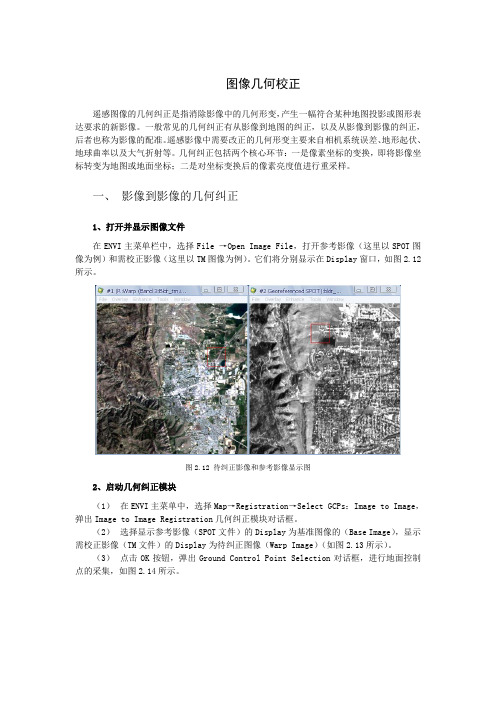

图像几何校正遥感图像的几何纠正是指消除影像中的几何形变，产生一幅符合某种地图投影或图形表达要求的新影像。

一般常见的几何纠正有从影像到地图的纠正，以及从影像到影像的纠正，后者也称为影像的配准。

遥感影像中需要改正的几何形变主要来自相机系统误差、地形起伏、地球曲率以及大气折射等。

几何纠正包括两个核心环节：一是像素坐标的变换，即将影像坐标转变为地图或地面坐标；二是对坐标变换后的像素亮度值进行重采样。

一、影像到影像的几何纠正1、打开并显示图像文件在ENVI主菜单栏中，选择File →Open Image F ile，打开参考影像（这里以SPOT图像为例）和需校正影像（这里以TM图像为例）。

它们将分别显示在Display窗口，如图2.12所示。

图2.12 待纠正影像和参考影像显示图2、启动几何纠正模块（1）在ENVI主菜单中，选择Map→Registration→Select GCPs：Image to Image，弹出Image to Image Registration几何纠正模块对话框。

（2）选择显示参考影像（SPOT文件）的Display为基准图像的（Base Image），显示需校正影像（TM文件）的Display为待纠正图像（Warp Image）（如图2.13所示）。

（3）点击OK按钮，弹出Ground Control Point Selection对话框，进行地面控制点的采集，如图2.14所示。

图2.14 地面控制点选择对话框图2.13 选择基准影像与待纠正影像3、采集地面控制点在图像几何纠正过程中，采集地面控制点是一项重要和繁重的工作，直接影响最后的纠正结果，在实际操作中要特别认真和具有耐心。

（1）在Ground Control Point Selection对话框中，选择Options→ Set Point Colors，设置或修改GCP在可用和不可用状态的颜色。

（2）在两个Display中移动方框位置，寻找明显的地物特征点作为输入GCP。

遥感图像的几何校正原理遥感图像的几何校正原理是指通过对遥感图像进行几何变换，将图像投影到地球表面上的正确位置，以确保图像的几何特征和空间位置的精确性。

遥感图像的几何校正原理是遥感技术中极为重要的一个环节，它涉及到传感器投影模型的建立以及图像的几何校正方法和参数计算等多个方面。

遥感图像的几何校正原理主要包括以下几个方面：1. 传感器的几何投影模型：遥感图像是通过传感器获取到的，而传感器的几何投影模型是校正的基础。

传感器的几何投影模型是描述传感器观测到的像元在地面坐标系中的位置的数学模型，通常包括摄影几何模型和几何投影模型。

摄影几何模型主要用于航片和卫星图像的几何定位，几何投影模型主要用于平面影像和正射影像的几何定位。

根据传感器的类型和几何特性，选择合适的几何投影模型进行校正。

2. 地面控制点的选择：地面控制点是指已知准确地理坐标的地物特征点，通过对图像与地面控制点的匹配，可以确定图像与地面坐标系之间的几何关系。

地面控制点的选择应具有代表性和充分的空间分布，以保证校正的几何精度。

常用的地面控制点包括地面标志物、地物边界等。

3. 图像配准和校正：图像配准是指将图像与地面控制点进行匹配，确定图像在地面坐标系中的位置。

图像校正是通过几何变换将图像投影到正确位置，保证图像的几何特征和空间位置的准确性。

常用的图像校正方法包括多项式变换、分段线性变换和二次变换等。

多项式变换是基于一阶、二阶或高阶多项式函数进行校正的方法，它可以实现图像的平移、旋转、缩放和错切等变换。

分段线性变换是将图像分成若干个区域，然后在每个区域内进行线性变换。

二次变换是将图像分成若干个二次曲面，然后在每个二次曲面内进行变换。

4. 校正参数的计算：校正参数是指用于实现图像校正的参数，一般包括平移、旋转、缩放和错切等参数。

校正参数的计算是校正过程中的关键一步，一般通过最小二乘法、迭代法和控制点测量法等方法来求解。

最小二乘法是一种常用的数学优化方法，通过最小化图像与控制点之间的误差，求解校正参数。

遥感图像的几何校正遥感成像的时候，由于飞行器的姿态、高度、速度以及地球自转等因素的影响，造成图像相对于地面目标发生几何畸变，这种畸变表现为像元相对于地面目标的实际位置发生挤压、扭曲、拉伸和偏移等，而我们通常得到的遥感影像通常都存在几何畸变，所以就需要我们针对几何畸变进行的误差校正，而这种校正就叫几何校正。

几何校正的校正原理建立图像坐标和地面坐标之间的数学关系，即输入图像和输出图像间的坐标转换关系，通过计算机对离散结构的数字图像中的每一个像元逐个进行校正处理。

今天我会使用ENVI4.2为大家演示两种几何校正，图象对地图的校正、图象对图象的校正。

1、图象对地图的校正：适用于地形示意图及野外GPS采点首先，打开ENVI长条菜单栏Map / Registration / image to map，选择投影方式和像元大小注：选点须准确，最好在四倍放大时参照周围地物尽量准确定位，然后将其放大至20倍甚至更多倍数，进一步确定。

步骤4：加完足够多的点后，达到要求精度，Option / Warp file（控制点较均匀分布于全图，18个点以上，RMS Error一般应达到一个像元以内的精度）步骤5：输入待校正的图象，可以选择子集，点击OK，输出保存即可保存控制点文件：控制点对话框File—Save GCPs to ASCII，见下图。

如需再次使用该点文件，则通过前面所说步骤，打开控制点对话框，点击Restore GCPs from ASCII即可。

2、图象对图象的校正：步骤1：同时展示两幅图象，选择主菜单栏Map / Registration / image to image，选择Base image和Warp image图象所在在窗口，Base image：有地理座标的图像。

Warp image：待校正图像步骤2：设置点的颜色步骤3：在base image中选择控制点，在warp image中选择同一控制点，精确定位，Add point步骤4：加完足够多的点后，达到要求精度，Option / Warp file其余步骤同前图象对地图的校正。

遥感图像的几何校正原理遥感图像的几何校正是指通过对图像进行空间几何变换，将其投影到地球表面，使得图像中的每一点对应到地球表面上的一个准确位置。

这样做的目的是为了消除图像中由于遥感器在获取图像时的姿态、高度、地球自转等因素造成的图像畸变，并且使得图像能够与地理信息系统中的地图数据进行精确叠加，从而实现对地理空间信息的准确提取和分析。

在遥感图像处理中，几何校正是非常重要的一环，对于后续的遥感信息提取、地图制图和空间分析等应用具有重要的意义。

遥感图像的几何校正原理主要包括以下几个方面：1. 姿态校正：遥感器在获取图像时往往会受到外部因素的影响，导致姿态不稳定，从而引起图像中的位置畸变。

因此，需要对图像进行姿态校正，使得图像中的每一个像素能够按照准确的空间位置进行定位。

姿态校正的主要方法包括使用姿态角信息进行校正、使用GPS/惯导等辅助信息进行姿态测量以及使用地面控制点进行姿态精确校正。

2. 像元定位：在遥感图像中，像元是指图像中的一个最小单元，通常对应于地面上的一个小区域。

在进行几何校正时，需要将图像中的像元与地球表面上的实际位置进行对应，这就需要确定每个像元的准确位置，即像元的定位。

像元定位的主要方法包括使用地面控制点进行像元定位、通过建立像元坐标系系统进行像元定位以及通过地形起伏对像元进行补偿。

3. 系统误差校正：在遥感图像获取过程中，会受到一些系统误差的影响，例如大气、地形或者地面表面的变化等因素会导致图像中的位置畸变。

因此，需要进行系统误差校正，以消除这些系统误差对图像的影响，从而提高图像的精度和准确度。

系统误差校正的主要方法包括对图像进行大气校正、进行地形效应校正以及通过地面控制点进行系统误差校正。

4. 投影变换：在进行几何校正时，需要对图像进行投影变换，将其投影到地球表面上的准确位置。

投影变换的最常用方法是采用地图投影方法，将图像投影到地图数据的坐标系上，从而实现图像与地图数据的叠加和精确对应。
