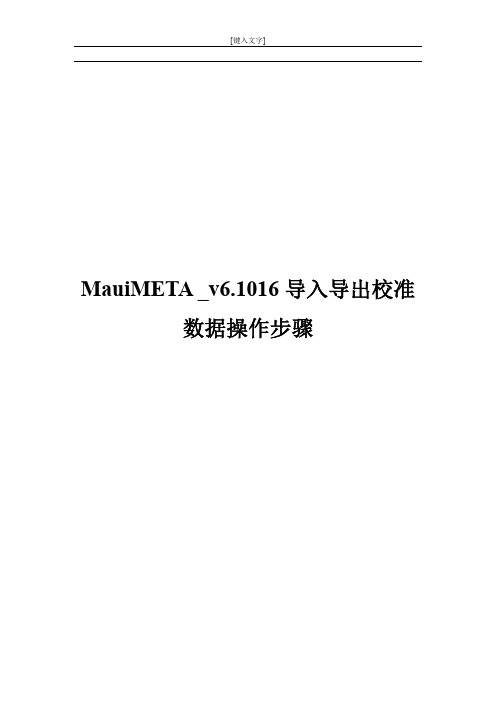

MauiMETA _v6.1016导入导出校准数据操作步骤一、概述该软件通过计算机串行（或USB）接口与手机连接，并采用串行（或USB）数据通讯的方式把手机Flash 中的校准数据导入和导出。
该软件由德晨电子公司提供。
该软件适用于我公司基于MTK方案项目的手机，未注明支持USB下载的项目无法使用USB传输方式，只能使用串口通讯方式。
二、驱动安装串口驱动安装：使用USB 转串口的数据线，需要先安装驱动程序（PL2303_Prolific_DriverInstaller_v1210）。
安装驱动时，数据线可不插入在电脑上。
USB驱动安装：使用USB传输方式，需要先安装驱动程式MTK USB Driver_v1.0948.0，然后点击“exit”退出, USB驱动安装完成。
三、软件安装及操作1.将“MauiMETA_exe_v6.1016.0”压缩包解压到电脑某个路径。
如 D盘根目录。
2.找到META executable或Service center executable文件夹点击打开，双击图标打开软件安装包，根据系统提示一路安装，安装完成后，在桌面找到图标，双击打开，如下图所示：3.META导入导出校准数据操作步骤说明。
3.1：第一步，联接META工具，当联接状态的图标显示红色时，表示手机未联结，此时选择相应的串口（使用串口通讯方式请选择正确的COM口，如COM5，使用USB通讯方式请选择USB COM），并点击Reconnect，如图：3.2：长按住手机右软键，插入手机下载线，开机，联结成功后，状态指示黄色，表示手机已联结在标识为2的下拉菜单栏，选择”Update parameter”，如图：3.3选择Update parameter之后，META会自动弹出Update parameter对话框，如图所示，去掉图中”Check Section Exist in INI File”与”Check IMEI checksum”两项，再点击“Change NVRAM DB”按钮，如下图所示：3.4加载nvram db文件，加载完成后，meta的配置基本完成，接下来把需要的校准数据导入或者导出。
SN STATION写号工具使用指南一、双击打开SN STATION。
二、配置SN STATION：1>、将ComPort设置成：USBVCOM2>、机型目标targetselect，设置成：SmartPhone3>、配置system config1.点击system config，弹出Operate config框.2.在Function select勾选要写的地址：IMEI/BT/WIFI MAC，如果是双卡手机，IMEI勾选后，在IMEI option里勾选Dual iMEI.3.配置MD_DB和AP_DB路径，打开MD_DB配置路径：点击打开MD_DB_1，然后找到ROM安装包（及线刷包），找到BPLGUInfoCustomAppSrcP_MT6592_S00_MOLY_WR8_W1248_MD_WG_MP_V19添加。
APDB_MT6592_S01_MAIN2.1_W10.24，添加。
4.配置完后，检查一下，没问题，点击OK。
三、开始写号。
1、配置好后，点击start，然后弹出Please can code页面，再输入对于IMEI号，BT地址、wifi地址。
输入完后点击OK。
【BT和wifi地址可以随便写，但注意wifi地址前2位必须是偶数，IMEI号在手机包装盒或手机电磁槽后面都贴有】2、然后手机关机，再接USB数据线。
就会看到SN STATION会自动写号，写完后，会看到中心那个圈圈变成绿色。
表示写号成功。
【圈圈变成红色表示写号失败，重新再写一次】四、验证写号写号是否成功。
重启手机，输入*#06#查看IMEI，或者进入设置—》关于手机—》查看手机信息。
查看地址是否写入。
说明：必须开启WIFI和BT后，wifi地址和BT地址才会显示出来，否则只会显示“不可用”。
IMEI工具使用手册内部文件：[V1.0]颁布时间：[2012-6-12]@ 2011 ShenZhen Yecon Industry Co.,Ltd.This document contains information that is proprietary to ShenZhen Yecon Industry Co.,Ltd.Unauthorized reproduction or disclosure of this document in whole or in part is strictly prohibited.文档撰写参与人信息吴忠兴(驱动工程师)目录IMEI工具使用手册 (1)文档撰写参与人信息 (2)文件版本说明 (1)名词定义和缩略语说明 (2)1 概述 (1)1.1 工具描述 (1)1.2 工具主界面 (1)1.3 工具版本 (2)2 软硬件环境 (3)2.1 环境需求 (3)2.2 软件安装 (3)2.3 驱动安装 (6)3 操作指南 (8)3.1 升级准备工作 (8)3.1.1 设置单卡模式 (8)3.1.2 设置双卡模式 (9)3.1.3 设置IMEI号区间 (10)3.2 IMEI写入 (11)3.2.1 加载DB文件 (11)3.2.2 启动烧录 (13)3.2.3 完成烧录 (15)3.2.4 查看烧录记录 (17)附录 (19)参考资料 (19)参考资料的目的 (20)常见问题解决方法 (21)随手涂鸦 (22)文档格式要求 (23)文件版本说明版本发布时间修订章节作者V1.0 2012-6-12 [创建文档] 吴忠兴名词定义和缩略语说明序号缩写说明121 概述1.1 工具描述IMEI_Tool工具是MTK公司提供给客户进行自动填写IEMI号的工具，支持单卡和双卡模式的烧录注意：在设定IMEI号区间后，烧录中途不要关闭IMEI烧录程序，若关闭后会造成关闭前烧录的最后一个号与重新打开烧录的第一个号出现重复。
深圳六虹科技有限公司展讯平台扫描作业说明书该IMEI工具启动后，在主界面上方从左至右有三个下拉框可供设置，左边的Port可以设置写IMEI时所使用的串口。
中间的是设置写IMEI的方式，一种为META模式，需要database文件，该文件必须与手机软件一一对应；另一种为AT模式，不需要database文件。
默认为AT模式，可以写所有MTK的手机。
右边为选择写双卡双待手机的IMEI号码，单卡和双卡单待请选择IMEI1，因为这些手机只有一个IMEI号码，选其他会出错。
双卡双待手机可选的有IMEI1；IMEI2；IMEI1&IMEI2；IMEI1=IMEI2。
不同的选择会有不同的效果：●IMEI1：写单待手机的IMEI或者只写双待手机的第一个IMEI号码。
●IMEI2：只写双待手机的第二个IMEI号码。
●IMEI1&IMEI2：写双待手机的两个IMEI号码，需要输入两个IMEI号码。
先输入第一个IMEI号码，然后再输入第二个IMEI号码，程序将两个IMEI写入手机。
●IMEI1=IMEI2：写双待手机的两个IMEI号码，但是只需要写输入一个IMEI号码，程序将两个IMEI号码设置为相同，然后写入手机。
注意：当双待手机写入的两个IMEI相同时，则在*#06#界面只会显示一个IMEI号码。
当两个IMEI不同时，才会显示两个不同的IMEI号码。
单待手机请在Dual IMEI选择IMEI1，双待手机如果需要显示两个不同的IMEI，选择“IMEI1&IMEI2”，并在写IMEI时输入两个不同的IMEI，这样手机会显示两个不同的IMEI。
双待手机如果只需要显示一个IMEI，请选择“IMEI1=IMEI2”，这样写IMEI时只需要输入一个IMEI并且手机只会显示一个IMEI。
1.工具启动后主界面如下：启动后默认为AT模式。
2.请选择串口。
3.选择模式，默认为AT模式，选择META模式后如图：4.选择database文件。
IMEI 烧写工具操作指导
1. 打开IMEI 工具安装与操作说明文件夹，打开SN_Write_tool_exe_v
2.1132.0文件夹，点击文件安装程序，安装成功后
在桌面生成两个文件，为IMEI 写码程序，为IMEI 配置文件。
2. 打开IMEI 写码程序，按下面说明配置程序选项。
1） 选BT&IMEI —》IMEI SVN/PDA （如图1），把Auto cal checksum 处钩去掉不钩，在点OK 。
（如下图2）
.
图1
图2
此处勾去
除
2） 继续配置选项，按下图显示操作。
3， 配置选项完成后，点工具的START ，弹出书写IMEI 的框框(如下图)，输入正确的IMEI 号后，点OK 后将手机装上电池（不需要开机），
插上USB 线手机自动开始写号（注意顺序）
，等待1分钟左右，写号完成。
,
选USB VCOM
4.烧写成功后将出现烧写成功提示符，如下图所示；
6，初次写号电脑会提示驱动安装，请选IMEI工具与操作指导文件包里的驱动文件夹程序即可。
7，电脑系统配置，必须是windows XP SP3版本或以上。
MTK多串口下载工具
一．将CheckSum_Generate_exe_v3.W1348.00.00里面的CheckSum_Gen拷贝img 目录下，双击生成Checksum文件
二．双击打开工具
三．选DA文件和scatter文件
DA文件在下载工具目录下Scatter文件在要下载的img目录下
四．选择firmware update
此处只能选Firmware update，不然会插除手机校准参数。
五．为了不要误操作，这一步也很重要，就是锁定所有已经设置好的参数。
选择Identify->Engineer mode->Switch to Operator
如果想再改回Engineer mode,就选择Identify->Operator mode->Switch to Engineer,默认密码“000”
六．如果电脑已经装过MTK驱动，此处会显示“COM x + COM x”，如果没有装驱动，会显示“N/A + N/A”,此时需要先安装驱动Driver_Auto_Installer_v1.352.00，驱动装好后选择“Scan”，手机关机状态下，按住上音量键，插入usb线，会
看到有COM口了。
七．开始下载
SN写号工具操作说明一．双击打开程序后，先设置system Config
二．写IMEI号，就勾上IMEI相关选项
三．然后database两项选好
四．保存后，点击start，输入IMEI_1和IMEI_2
五．OK后，就将手机关机状态下插上usb线即可，写成功会有提示。
1. 目的介绍“WriteIMEI_MTK”的使用。
2. 适用范围适用于所有MTK平台的手机。
3. 定义IMEI: 全称International Mobile Station Equipment Identity。
每一台手机都有一个唯一的IMEI 号码。
IMEI号码总共15位。
其组成为TAC (6位) + FAC (2位) + SN (6位) + C (1位)，最后1位校验码C根据GSM规范02.16推荐的算法得出。
4. 工作流程• 4.1安装程序直接打开“WriteIMEI_MTK V1.61.exe”可执行程序，就会显示如图1所示的主界面。
• 4.2程序各部分功能介绍程序主要有下面12个子项，分别为IMEI类型，HeaderCheck，CheckSum，Save ODBC，COM，Save Config，Primary IMEI，Second IMEI，START、信息显示框，进度条显示，和结果显示。
图2 IMEI类型:如图2所示，写IMEI的类型总共有4种，即Primary IMEI、Second IMEI、Pri and Sec IMEI、和Same Pri-Sec IMEI。
Primary IMEI:即给手机写入IMEI的类型为主IMEI、如果只给手机写入一个IMEI，则必须选择这个选项，如图1所示，相应的IMEI号必须输入到Primary IMEI下面的IMEI编辑框。
一般情况下选择此项。
Second IMEI: 即给手机写入IMEI的类型为从IMEI、如果要给手机单独写入一个从（副）IMEI，须输入到Primary IMEI下面的IMEI编辑框，从IMEI必须输入到Second IMEI下面的IMEI编辑框。
Same Pri-Sec IMEI:即同时给手机写入两个相同的IMEI时，必须选择这个选项。
相同的主IMEI 和从IMEI输入到Primary IMEI下面的IMEI编辑框即可。
万物青科技有限公司生产测试流程及工具使用说明文件名称 生产测试流程及工具使用说明 版本 A1.0 编制 金星 日期 2010年8月18日 审核 日期一．生产测试流程图：按照图示生产流程依次进行。
各测试站测试不良品需送维修站经维修人员分析维修后再返回下载测试站重新测试。
二．生产流程详解2.1 SMTSMT工艺流程依次为：来料检测—贴片（胶板）---极性确认--TOP面丝印焊膏---贴片—回流焊—翻板--Bottom面丝印焊膏---贴片—回流焊—外观检验。
2.2 下载通过下载工具将电子书软件下载到电子书的flash芯片中。
2.3 写S/N电子书在写S/N号之前还需要打印序列号标签并粘贴在手机主板上，每只手机板在板测之前必须写入一个序列号。
序列号一般包括主板型号，生产日期，流水号等信息，同时在后面的测试过程中还用来作为保存测试数据的文件名。
2.4 校准（Calibration）校准手机主板的射频指标以及电性能测试。
MTK_ATEDEMO.EXE 工具校准项分为射频和基带两个部分，射频部分包括AFC 、APC 、Path Loss， 基带部分包括ADC• AFC 自动频率控制• APC 自动功率控制• Path Loss 接受增益控制• ADC 电池电量校准2.5 综测主板综测、测试项目包括GSM、DCS、PCS 的功率、相差、均方根相差、频率误差、开关谱、调制谱、接收机灵敏度。
各项目的标准参照GSM 相关标准。
2.6 功能测试功能测试是进入自动测试工程模式，进行充电,SIM卡读取，LED测试，软件版本，LCD显示，按键，MIC，Speaker，耳机，音乐，sd 卡，蓝牙，FM,WIFI功能测试。
三．测试工具使用说明3.1 下载工具使用说明3.1.1 概述该软件通过计算机USB口与电子书连接，并采用串口数据通讯的方式把电子书软件下载到电子书的flash中，该软件由万物青科技提供。
3.1.2 硬件安装使用USB转串口的下载数据线，其下载速率最大可达到921600bit/s,生产厂商建议使用一拖四的USB Hub加USB数据线；使用USB下载数据线,需要先安装USB驱动程序。
