静压箱的5大作用与11种选型方法

风管静压箱的作用及选型方法风管静压选择的确定方法一基础知识压力的
风管静压箱是通风 system中的重要组件，主要用于稳定和调节气流，降低风速并减少动压损失。

以下是其具体作用及选型方法：
风管静压箱的作用：
稳定气流：静压箱能够平稳地输送气流，减少因气流速度变化引起的压力波动，保证通风 system的正常运行。

调节风量：通过改变静压箱内的阻尼装置，如调节风口大小、改变通道截面等，实现对风量的精确控制。

降低噪音：静压箱内的多级扩散和消音结构能有效降低气流的噪音，减少噪音污染。

保护设备和人员：静压箱能够保护通风 system的内部设备和人员免受高速气流的冲击和伤害。

风管静压箱的选型方法：
确定风量需求：根据通风 system的设计要求和实际使用需求，确定所需的风量。

选择合适的静压箱型号：根据所需的风量和风压，选择能够满足需求的静压箱型号。

注意选择箱体材质、尺寸和开口形式合适的产品。

检查性能参数：在选定了静压箱型号后，要仔细核对其性能参数，确保其能够满足通风system的运行要求。

考虑安装和维护的便利性：在满足性能要求的前提下，尽量选择结构简单、易于安装和维护的静压箱。

参考样本和资料：可以查阅相关的产品样本和资料，了解不同厂家的产品特点和性能，以便进行合理的选择。

咨询专业人士：如有需要，可以咨询专业的工程师或技术人员，获取更详细的建议和指导。

总之，选择合适的风管静压箱对于保障通风 system的正常运行至关重要。

在选型过程中，需要综合考虑多方面的因素，确保所选的静压箱既满足使用要求又便于安装和维护。

消声器、静压箱的选择一、概念（一）消声器1。

阻式消声器：是通过吸声材料来吸收声能降低噪音，一般的微穿孔板消声器就属于这个类型，一般是用来消除高、中频噪声。

但是由于结构的原因，在高温、高湿、高速的情况下不适用。

2。

抗式消声器：是通过改变截面来消声的。

我们常用的消声静压箱都是这个原理。

一般降低中、低频噪音。

对风系统没有具体的要求。

3。

阻抗复合式：当然是结合二者的结构原理。

可以消除低中高频噪音。

但是对风系统的要求同阻式消声器4、对于一般的民用空调通风系统，我个人认为选用阻抗复合消声器为好。

阻性消声器具有良好的中高频消声性能。

按气流通道几何形状不同，可分为直管式、片式、折板式、迷宫式、蜂窝式、声流式、障板式、弯头式等。

抗性消声器适用于消除中低频噪声或窄带噪声。

按其作用原理不同，可分为扩张式、共振腔式和干涉式等多种型式。

阻抗复合式消声器，有共振腔、扩张室、穿孔屏等声学滤波器件，综合了阻性消声器良好的中高频消声特性和阻抗性消声器较好的低频消声特性，因此其消声频带宽，它是最常用的标准消声器系列之一。

适宜风速为6～8米/秒，最高可达到8～12米，可单独使用，也可串联使用。

消声效果：低频10～15dB/m，中频15～25dB/m，高频25～30dB/m，平均阻力系数为0.4。

根据《空气调节》，消声弯头，消声静压箱均属于消声器的一种。

（二）消声器的作用消声器是一种既能允许气流通过，又能有效地阻止或减弱声能向外传播的装置。

（三）静压箱静压箱是送风系统减少动压、增加静压、稳定气流和减少气流振动的一种必要的配件，它可使送风效果更加理想。

（四）静压箱的作用1、可以把部分动压变为静压使风吹得更远；2、可以降低噪音3、风量均匀分配4、静压箱可用来减少噪声，又可获得均匀的静压出风，减少动压损失。

而且还有万能接头的作用。

把静压箱很好地应用到通风系统中，可提高通风系统的综合性能。

二、计算方法什么NR曲线，声学计算撇开不谈了，P601也不说了。

静压箱的作用1、可以把部分动压变为静压使风吹得更远；2、可以降低噪音3、风量均匀分配4、静压箱可用来减少噪声,又可获得均匀的静压出风,减少动压损失。

而且还有万能接头的作用。

把静压箱很好地应用到通风系统中,可提高通风系统的综合性能。

二、计算方法什么NR曲线,声学计算撇开不谈了,空气调节设计手册P601也不说了。

收录网友言论仅供参考！1、在设计静压箱时,如果按着规定的风速成进行设计,箱体将会很大；一般的静压箱长边要宽出风管边400mm,高度要宽出风管高度400mm。

(据说数值是从约克设计手册上搞来的,是估算。

)2、静压箱一般老工程师的经验是5~10db(a)/m,阻抗复合型(似乎空调通风系统一般都用这个)消声器10~15db(a)/m3、控制风速在2.5以内若体积太大可适当得提高一下风速关于长度一般大于1米没有其他得强制要求4、高度×深度=静压箱截面面积,静压箱截面面积×2.5m/s=风机风量,至于高度和深度怎么配,自己把握吧5、用你机组的风量L÷3米/秒,可得到你静压箱一个面的面积,然后你根据你房子的高度,假如是4米,可你的机组是2米高,在减去软接头大概0.5米,上面留高0.5米,那你的静压箱只有1米高,那你就可以确定宽度了,有了两个数,第三个数也就容易确定了,这里最主要的是要看自己的空调机房够不够位置,如果够位置就尽量的大点！！长度的计算方法也是一样的,你知道了宽度,那么你的宽度乘以长度不也是有个面积吗？这个面积也要等于L/3,不过在设计院里的面风速是取用2m/s的,如果够空间,就做大点吧。

6、静压箱厚度最好大于600mm,断面风速小于2m/s,另外注意接出位置与接入位置间有点气流缓冲区,以前在上海和华东院的师兄草根时,师兄告诉我华东院老总强烈不建议用静压箱,造价高阻力大,有条件尽量用裤衩三通加消声弯头或管道消声器。

7、华东院的老总高见呀,我看到过有很多这样的设计了,起初我不明白他们为什么不用静压箱,其实现在说的静压箱只是铁皮箱,并不是贴有消音棉的静压箱,造价上可能不太紧要,如果真的是贴消音棉的静压箱,那就要好好考虑一下成本了,另外的消声器要注意流速的控制,大部分的都是控制在8m/s以内,只要能达到这个数值,消音效果也就不错了。

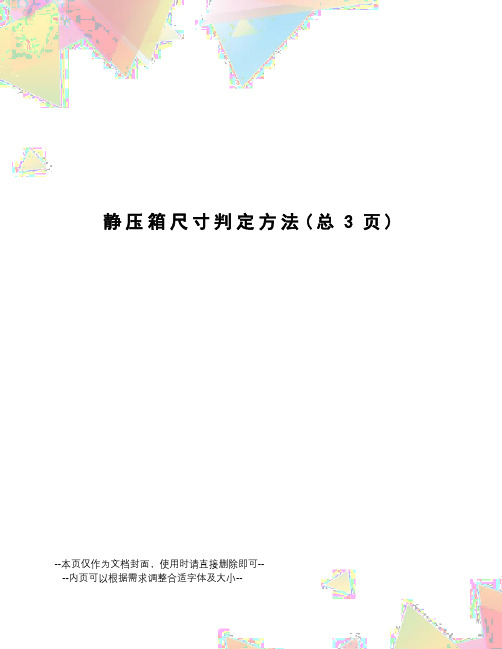

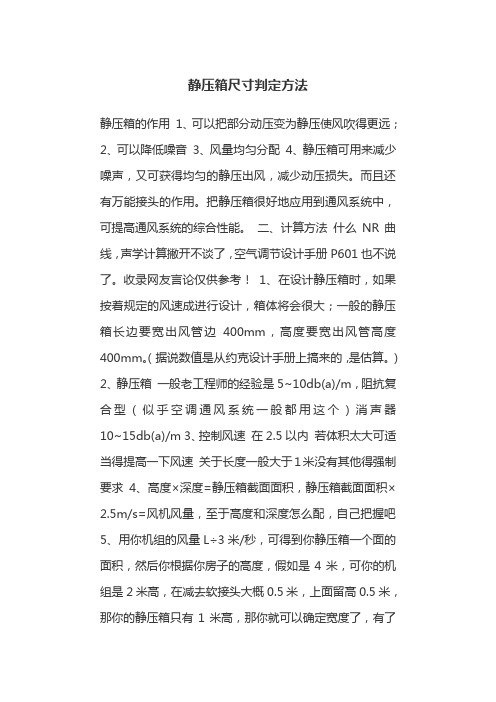

静压箱尺寸判定方法(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--静压箱尺寸判定方法静压箱的作用 1、可以把部分动压变为静压使风吹得更远； 2、可以降低噪音 3、风量均匀分配 4、静压箱可用来减少噪声，又可获得均匀的静压出风，减少动压损失。

而且还有万能接头的作用。

把静压箱很好地应用到通风系统中，可提高通风系统的综合性能。

二、计算方法什么NR曲线，声学计算撇开不谈了，空气调节设计手册P601也不说了。

收录网友言论仅供参考！ 1、在设计静压箱时，如果按着规定的风速成进行设计，箱体将会很大；一般的静压箱长边要宽出风管边400mm，高度要宽出风管高度400mm。

（据说数值是从约克设计手册上搞来的，是估算。

） 2、静压箱一般老工程师的经验是5~10db(a)/m，阻抗复合型（似乎空调通风系统一般都用这个）消声器10~15db(a)/m 3、控制风速在以内若体积太大可适当得提高一下风速关于长度一般大于1米没有其他得强制要求 4、高度×深度=静压箱截面面积，静压箱截面面积×s=风机风量，至于高度和深度怎么配，自己把握吧 5、用你机组的风量L÷3米/秒，可得到你静压箱一个面的面积，然后你根据你房子的高度，假如是4米，可你的机组是2米高，在减去软接头大概米，上面留高米，那你的静压箱只有1米高，那你就可以确定宽度了，有了两个数，第三个数也就容易确定了，这里最主要的是要看自己的空调机房够不够位置，如果够位置就尽量的大点！！长度的计算方法也是一样的，你知道了宽度，那么你的宽度乘以长度不也是有个面积吗这个面积也要等于L/3，不过在设计院里的面风速是取用2m/s的，如果够空间，就做大点吧。

6、静压箱厚度最好大于600mm，断面风速小于2m/s，另外注意接出位置与接入位置间有点气流缓冲区，以前在上海和华东院的师兄草根时，师兄告诉我华东院老总强烈不建议用静压箱，造价高阻力大，有条件尽量用裤衩三通加消声弯头或管道消声器。

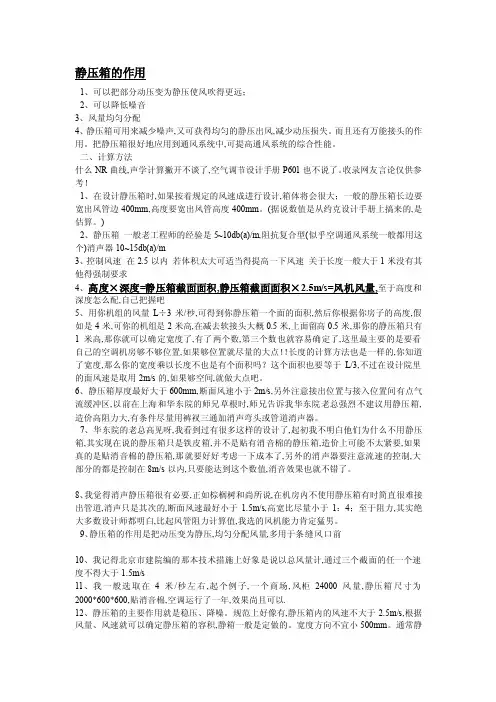

静压箱尺寸判定方法静压箱的作用1、可以把部分动压变为静压使风吹得更远；2、可以降低噪音3、风量均匀分配4、静压箱可用来减少噪声，又可获得均匀的静压出风，减少动压损失。

而且还有万能接头的作用。

把静压箱很好地应用到通风系统中，可提高通风系统的综合性能。

二、计算方法什么NR曲线，声学计算撇开不谈了，空气调节设计手册P601也不说了。

收录网友言论仅供参考！1、在设计静压箱时，如果按着规定的风速成进行设计，箱体将会很大；一般的静压箱长边要宽出风管边400mm，高度要宽出风管高度400mm。

（据说数值是从约克设计手册上搞来的，是估算。

）2、静压箱一般老工程师的经验是5~10db(a)/m，阻抗复合型（似乎空调通风系统一般都用这个）消声器10~15db(a)/m 3、控制风速在2.5以内若体积太大可适当得提高一下风速关于长度一般大于1米没有其他得强制要求4、高度×深度=静压箱截面面积，静压箱截面面积×2.5m/s=风机风量，至于高度和深度怎么配，自己把握吧5、用你机组的风量L÷3米/秒，可得到你静压箱一个面的面积，然后你根据你房子的高度，假如是4米，可你的机组是2米高，在减去软接头大概0.5米，上面留高0.5米，那你的静压箱只有1米高，那你就可以确定宽度了，有了两个数，第三个数也就容易确定了，这里最主要的是要看自己的空调机房够不够位置，如果够位置就尽量的大点！！长度的计算方法也是一样的，你知道了宽度，那么你的宽度乘以长度不也是有个面积吗？这个面积也要等于L/3，不过在设计院里的面风速是取用2m/s的，如果够空间，就做大点吧。

6、静压箱厚度最好大于600mm，断面风速小于2m/s，另外注意接出位置与接入位置间有点气流缓冲区，以前在上海和华东院的师兄草根时，师兄告诉我华东院老总强烈不建议用静压箱，造价高阻力大，有条件尽量用裤衩三通加消声弯头或管道消声器。

7、华东院的老总高见呀，我看到过有很多这样的设计了，起初我不明白他们为什么不用静压箱，其实现在说的静压箱只是铁皮箱，并不是贴有消音棉的静压箱，造价上可能不太紧要，如果真的是贴消音棉的静压箱，那就要好好考虑一下成本了，另外的消声器要注意流速的控制，大部分的都是控制在8m/s以内，只要能达到这个数值，消音效果也就不错了。

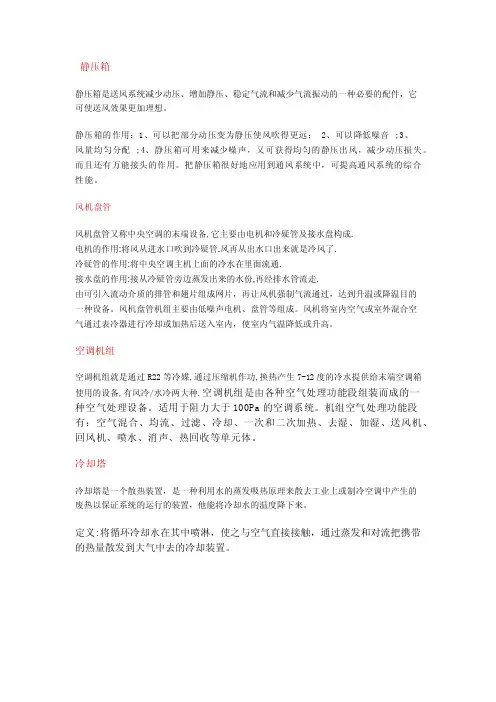

静压箱静压箱是送风系统减少动压、增加静压、稳定气流和减少气流振动的一种必要的配件，它可使送风效果更加理想。

静压箱的作用：1、可以把部分动压变为静压使风吹得更远； 2、可以降低噪音 ;3、风量均匀分配 ;4、静压箱可用来减少噪声，又可获得均匀的静压出风，减少动压损失。

而且还有万能接头的作用。

把静压箱很好地应用到通风系统中，可提高通风系统的综合性能。

风机盘管风机盘管又称中央空调的末端设备,它主要由电机和冷疑管及接水盘构成.电机的作用:将风从进水口吹到冷疑管.风再从出水口出来就是冷风了.冷疑管的作用:将中央空调主机上面的冷水在里面流通.接水盘的作用:接从冷疑管旁边蒸发出来的水份,再经排水管流走.由可引入流动介质的排管和翅片组成网片，再让风机强制气流通过，达到升温或降温目的一种设备。

风机盘管机组主要由低噪声电机、盘管等组成。

风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高。

空调机组空调机组就是通过R22等冷媒,通过压缩机作功,换热产生7-12度的冷水提供给末端空调箱使用的设备,有风冷/水冷两大种.空调机组是由各种空气处理功能段组装而成的一种空气处理设备。

适用于阻力大于100Pa的空调系统。

机组空气处理功能段有：空气混合、均流、过滤、冷却、一次和二次加热、去湿、加湿、送风机、回风机、喷水、消声、热回收等单元体。

冷却塔冷却塔是一个散热装置，是一种利用水的蒸发吸热原理来散去工业上或制冷空调中产生的废热以保证系统的运行的装置，他能将冷却水的温度降下来。

定义:将循环冷却水在其中喷淋，使之与空气直接接触，通过蒸发和对流把携带的热量散发到大气中去的冷却装置。

膨胀水箱在空调系统中的作用：1.补充水量；2稳压.定压；3冷水温度上升.水膨胀时起缓冲作用1.熟悉图纸，仔细审阅彩钢板平面布置，节点要求，彩钢板与建筑的关联，彩钢板本身的色泽、填充物、基本尺寸要求，在彩钢板隔断中的门、窗尺寸及布置，辅助材料的型式及其它不详内容。

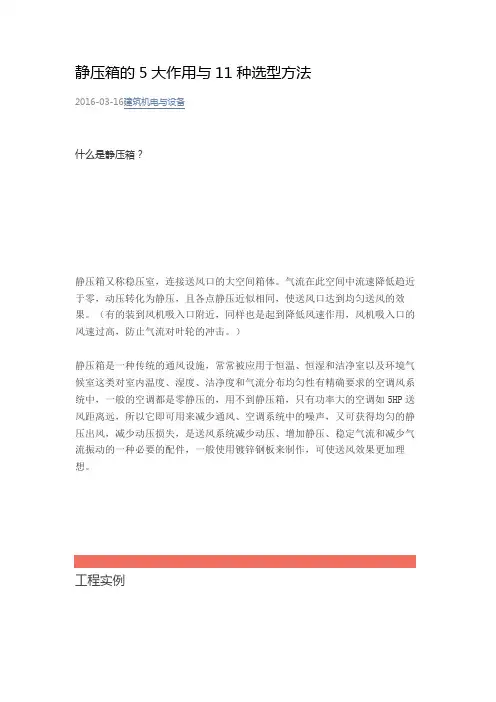

静压箱的5大作用与11种选型方法2016-03-16建筑机电与设备什么是静压箱？静压箱又称稳压室，连接送风口的大空间箱体。

气流在此空间中流速降低趋近于零，动压转化为静压，且各点静压近似相同，使送风口达到均匀送风的效果。

（有的装到风机吸入口附近，同样也是起到降低风速作用，风机吸入口的风速过高，防止气流对叶轮的冲击。

）静压箱是一种传统的通风设施，常常被应用于恒温、恒湿和洁净室以及环境气候室这类对室内温度、湿度、洁净度和气流分布均匀性有精确要求的空调风系统中，一般的空调都是零静压的，用不到静压箱，只有功率大的空调如5HP送风距离远，所以它即可用来减少通风、空调系统中的噪声，又可获得均匀的静压出风，减少动压损失，是送风系统减少动压、增加静压、稳定气流和减少气流振动的一种必要的配件，一般使用镀锌钢板来制作，可使送风效果更加理想。

工程实例本草堂阴凉库为轻钢结构，屋顶无法承重，采用传统的通风系统无法安装，医药院设计师在方案设计时选用静压箱连接纤维织物空气分布器送风。

静压箱缓冲气流、减少动压，增加静压，使纤维织物空气分布器送风精准均匀的效果充分展现。

本草堂阴凉库顺利通过GMP专家组评审。

静压箱作用1、可以把部分动压变为静压使风吹得更远；2、内衬消声材料，可以降低噪音（消声量10-20dB(A)；3、风量均匀分配；4、在实际的通风系统和空调风系统中，常常会遇到通风管道方变圆、圆变方、变径、直角拐弯、多管交汇等情形，都需要有特定的管件来连接，这些特定管件的制作，即费时又消耗材料，安装也不便利。

这时采用静压箱作为管件来连接它们，就能大大的简化系统，从而使静压箱起到一种万能接头的作用。

5、静压箱可用来减少噪音，又可获得均匀的静压出风，减少动压损失，把静压箱很好地应用到通风系统中，可提高通风系统的综合性能。

静压箱设计原则静压箱的作用是为各分支管路提供均匀的压力，从理论上说静压箱内部静压处处相等，也就是说静压箱内部流速处处为零，要满足这点的条件是静压箱体积无穷大。

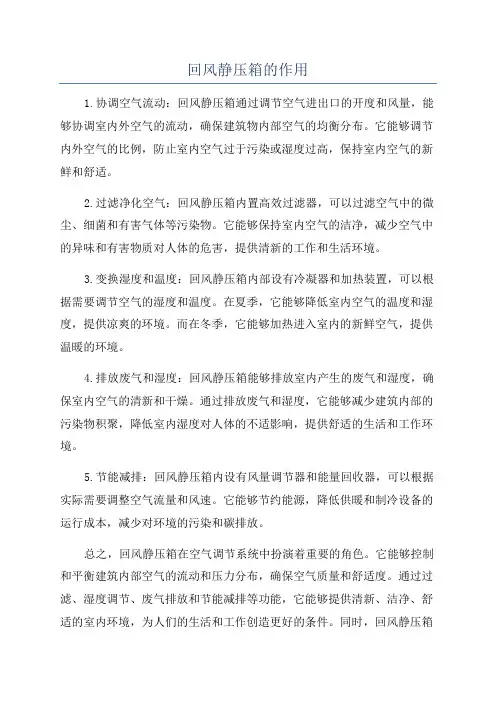

回风静压箱的作用
1.协调空气流动：回风静压箱通过调节空气进出口的开度和风量，能够协调室内外空气的流动，确保建筑物内部空气的均衡分布。

它能够调节内外空气的比例，防止室内空气过于污染或湿度过高，保持室内空气的新鲜和舒适。

2.过滤净化空气：回风静压箱内置高效过滤器，可以过滤空气中的微尘、细菌和有害气体等污染物。

它能够保持室内空气的洁净，减少空气中的异味和有害物质对人体的危害，提供清新的工作和生活环境。

3.变换湿度和温度：回风静压箱内部设有冷凝器和加热装置，可以根据需要调节空气的湿度和温度。

在夏季，它能够降低室内空气的温度和湿度，提供凉爽的环境。

而在冬季，它能够加热进入室内的新鲜空气，提供温暖的环境。

4.排放废气和湿度：回风静压箱能够排放室内产生的废气和湿度，确保室内空气的清新和干燥。

通过排放废气和湿度，它能够减少建筑内部的污染物积聚，降低室内湿度对人体的不适影响，提供舒适的生活和工作环境。

5.节能减排：回风静压箱内设有风量调节器和能量回收器，可以根据实际需要调整空气流量和风速。

它能够节约能源，降低供暖和制冷设备的运行成本，减少对环境的污染和碳排放。

总之，回风静压箱在空气调节系统中扮演着重要的角色。

它能够控制和平衡建筑内部空气的流动和压力分布，确保空气质量和舒适度。

通过过滤、湿度调节、废气排放和节能减排等功能，它能够提供清新、洁净、舒适的室内环境，为人们的生活和工作创造更好的条件。

同时，回风静压箱
还具备灵活性和可调节性，能够根据不同场合和需要进行调整，满足不同用户的需求。

因此，回风静压箱是现代空调系统中不可或缺的一部分。

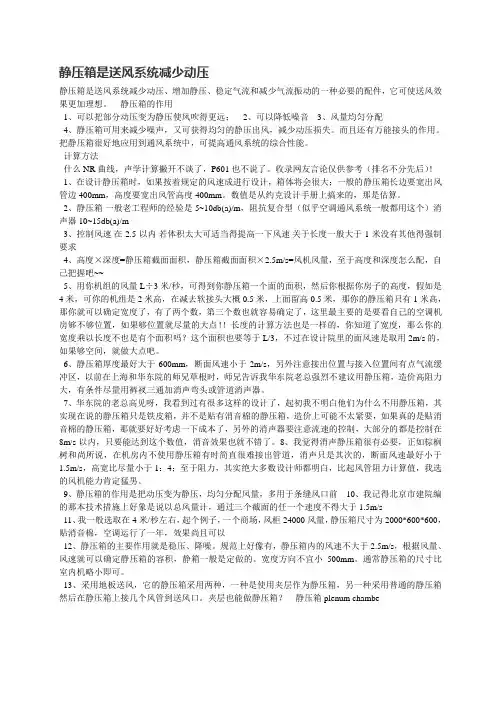

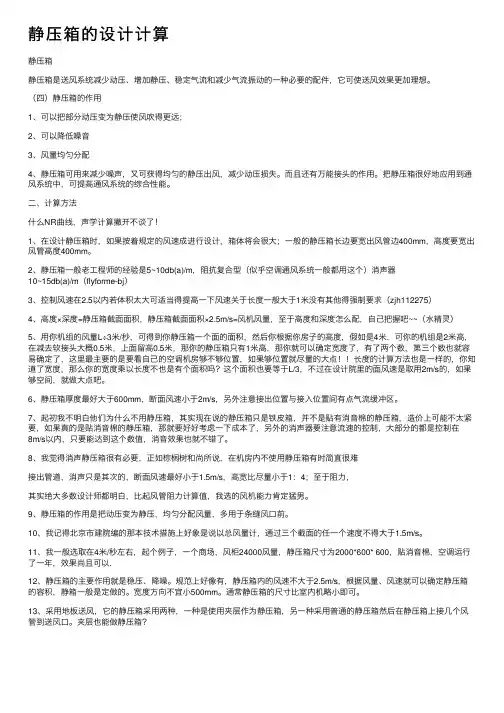

静压箱是送风系统减少动压静压箱是送风系统减少动压、增加静压、稳定气流和减少气流振动的一种必要的配件，它可使送风效果更加理想。

静压箱的作用1、可以把部分动压变为静压使风吹得更远；2、可以降低噪音3、风量均匀分配4、静压箱可用来减少噪声，又可获得均匀的静压出风，减少动压损失。

而且还有万能接头的作用。

把静压箱很好地应用到通风系统中，可提高通风系统的综合性能。

计算方法什么NR曲线，声学计算撇开不谈了，P601也不说了。

收录网友言论仅供参考（排名不分先后）！1、在设计静压箱时，如果按着规定的风速成进行设计，箱体将会很大；一般的静压箱长边要宽出风管边400mm，高度要宽出风管高度400mm。

数值是从约克设计手册上搞来的，那是估算。

2、静压箱一般老工程师的经验是5~10db(a)/m，阻抗复合型（似乎空调通风系统一般都用这个）消声器10~15db(a)/m3、控制风速在2.5以内若体积太大可适当得提高一下风速关于长度一般大于1米没有其他得强制要求4、高度×深度=静压箱截面面积，静压箱截面面积×2.5m/s=风机风量，至于高度和深度怎么配，自己把握吧~~5、用你机组的风量L÷3米/秒，可得到你静压箱一个面的面积，然后你根据你房子的高度，假如是4米，可你的机组是2米高，在减去软接头大概0.5米，上面留高0.5米，那你的静压箱只有1米高，那你就可以确定宽度了，有了两个数，第三个数也就容易确定了，这里最主要的是要看自己的空调机房够不够位置，如果够位置就尽量的大点！！长度的计算方法也是一样的，你知道了宽度，那么你的宽度乘以长度不也是有个面积吗？这个面积也要等于L/3，不过在设计院里的面风速是取用2m/s的，如果够空间，就做大点吧。

6、静压箱厚度最好大于600mm，断面风速小于2m/s，另外注意接出位置与接入位置间有点气流缓冲区，以前在上海和华东院的师兄草根时，师兄告诉我华东院老总强烈不建议用静压箱，造价高阻力大，有条件尽量用裤衩三通加消声弯头或管道消声器。

消声器、静压箱总结一、概念（一）消声器1。

阻式消声器：是通过吸声材料来吸收声能降低噪音，一般的微穿孔板消声器就属于这个类型，一般是用来消除高、中频噪声。

但是由于结构的原因，在高温、高湿、高速的情况下不适用。

2。

抗式消声器：是通过改变截面来消声的。

我们常用的消声静压箱都是这个原理。

一般降低中、低频噪音。

对风系统没有具体的要求。

3。

阻抗复合式：当然是结合二者的结构原理。

可以消除低中高频噪音。

但是对风系统的要求同阻式消声器4、对于一般的民用空调通风系统，我个人认为选用阻抗复合消声器为好。

阻性消声器具有良好的中高频消声性能。

按气流通道几何形状不同，可分为直管式、片式、折板式、迷宫式、蜂窝式、声流式、障板式、弯头式等。

抗性消声器适用于消除中低频噪声或窄带噪声。

按其作用原理不同，可分为扩张式、共振腔式和干涉式等多种型式。

阻抗复合式消声器，有共振腔、扩张室、穿孔屏等声学滤波器件，综合了阻性消声器良好的中高频消声特性和阻抗性消声器较好的低频消声特性，因此其消声频带宽，它是最常用的标准消声器系列之一。

适宜风速为6～8米/秒，最高可达到8～12米，可单独使用，也可串联使用。

消声效果：低频10～15dB/m，中频15～25dB/m，高频25～30dB/m，平均阻力系数为0.4。

根据《空气调节》，消声弯头，消声静压箱均属于消声器的一种。

（二）消声器的作用消声器是一种既能允许气流通过，又能有效地阻止或减弱声能向外传播的装置。

（三）静压箱静压箱是送风系统减少动压、增加静压、稳定气流和减少气流振动的一种必要的配件，它可使送风效果更加理想。

（四）静压箱的作用1、可以把部分动压变为静压使风吹得更远；2、可以降低噪音3、风量均匀分配4、静压箱可用来减少噪声，又可获得均匀的静压出风，减少动压损失。

而且还有万能接头的作用。

把静压箱很好地应用到通风系统中，可提高通风系统的综合性能。

二、计算方法什么NR曲线，声学计算撇开不谈了，P601也不说了。
