井身结构及完井方法1井身结构所谓井身结构,就是在已钻成的裸眼井内下入直径不同、长度不等的几层套管,然后注入水泥浆封固环形空间间隙,最终形成由轴心线重合的一组套管和水泥环的组合。
如图1所示。
图1井身结构示意图1—导管;2—表层套管;3—技术套管;4—油层套管;5—水泥环1.1导管井身结构中靠近裸眼井壁的第一层套管称为导管。
导管的作用是:钻井开始时保护井口附近的地表层不被冲垮,建立起泥浆循环,引导钻具的钻进,保证井眼钻凿的垂直等,对于不同的油田或地层,导管的下入要求也不同。
钻井时是否需要下入导管,要依据地表层的坚硬程度与结构状况来确定。
下入导管的深度一般取决于地表层的深度。
通常导管下入的深度为2~40m。
下导管的方法较简单,是把导管对准井位的中心铅垂直方向下入,导管与井壁中间填满石子,然后用水泥浆封固牢。
1.2表层套管井身结构中的第二层套管叫做表层套管。
表层套管的下入深度一般为300~400m,其管外用水泥浆封固牢,水泥上返至地面。
表层套管的作用是加固上部疏松岩层的井壁,供井口安装封井器用。
1.3技术套管在表层套管里面下入的一层套管(即表层套管和油层套管之间)叫做技术套管。
下入技术套管的目的主要是为了处理钻进过程中遇到的复杂情况,如隔绝上部高压油(气、水)层、漏失层或坍塌层,以保证钻进的顺利进行。
下入技术套管的层次应依据钻遇地层的复杂程度以及钻井队的技术水平来决定。
一般为了加速钻进和节省费用,钻进过程中可以通过采取调整泥浆性能的办法控制复杂层的喷、坍塌和卡钻等,尽可能不下或少下技术套管。
下入技术套管的层次、深度以及水泥上返高度,以能够封住复杂地层为基本原则。
技术套管的技术规范应根据油层套管的规范来确定。
1.4油层套管油井内最后下入的一层套管称为油层套管,也称为完井套管,简称套管,油层套管的作用是封隔住油、气、水层,建立一条封固严密的永久性通道,保证石油井能够进行长时期的生产。
油层套管下入深度必须满足封固住所有油、气、水层。
第二章 井身结构设计井身结构设计是钻井工程的基础设计。
它的主要任务是确定套管的下入层次、下入深度、水泥浆返深、水泥环厚度、生产套管尺寸及钻头尺寸。
基础设计的质量是关系到油气井能否安全、优质、高速和经济钻达目的层及保护储层防止损害的重要措施。
由于地区及钻探目的层的不同,钻井工艺技术水平的高低,国内外各油田井身结构设计变化较大。
选择井身结构的客观依据是地层岩性特征、地层压力、地层破裂压力。
主观条件是钻头、钻井工艺技术水平等。
井身结构设计应满足以下主要原则:1.能有效地保护储集层;2.避免产生井漏、井塌、卡钻等井下复杂情况和事故。
为安全、优质、高速和经济钻井创造条件; 3.当实际地层压力超过预测值发生溢流时,在一定范围内,具有处理溢流的能力。
本章着重阐明地下各种压力概念及评价方法,井身结构设计原理、方法、步骤及应用。
第一节 地层压力理论及预测方法地层压力理论和评价技术对天然气及石油勘探开发有着重要意义。
钻井工程设计、施工中,地层压力、破裂压力、井眼坍塌压力是合理钻井密度设计;井身结构设计;平衡压力钻井;欠平衡压力钻井及油气井压力控制的基础。
一、几个基本概念 1.静液柱压力静液柱压力是由液柱自身重量产生的压力,其大小等于液体的密度乘以重力加速度与液柱垂直深度的乘积,即0.00981h P H r = (2-1)式中:P h ——静液柱压力,MPa ; ——液柱密度,g/cm 3; H ——液柱垂直高度,m 。
静液柱压力的大小取决于液柱垂直高度H 和液体密度,钻井工程中,井愈深,静液柱压力越大。
2.压力梯度指用单位高度(或深度)的液柱压力来表示液柱压力随高度(或深度)的变化。
ρ00981.0==HP G hh (2-2) 式中:G h ——液柱压力梯度,MPa/m ; P h ——液柱压力,MPa ; H ——液柱垂直高度,m 。
石油工程中压力梯度也常采用当量密度来表示,即HP h00981.0=ρ (2-3)式中:——当量密度梯度,g/cm 3; 3.有效密度钻井流体在流动或被激励过程中有效地作用在井内的总压力为有效液柱压力,其等效(或当量)密度定义为有效密度。
使用《试油井下作业信息管理平台》绘制井身结构图操作要点一、前言根据用户录入数据进行井身结构图自动绘制是《试油井下作业信息管理平台》软件一大特点,但也是最复杂的一个功能,导致用户在井身结构图绘制过程因为不熟悉数据录入方法造成图形绘制不正确或者根本绘制不出来的现象,为了更好的帮助用户正确绘制井身结构图,我们编写本操作手册,希望对您使用本软件有所帮助。
二、操作要点下面我们将按照软件的数据录入功能逐条说明在绘制井身结构图时需要掌握的一些技巧和操作难点绘制井身结构需要录入的数据录入数据时按照井的实际情况,如下顺序录入,数据录入完成需要点击按钮1、“井身结构数据”录入下面以井下作业井史为例介绍井身结构图的绘制方法。
在井下作业井史中井身结构分为‘作业前井身结构图’、‘作业后井身结构图’,作业前后井身结构图都由录入人员录入井史中的唯一井身结构数据表生成(只需要在报告的‘井身结构数据’表中录入井身结构数据),保存后点选 ‘作业前(后)井身结构图’可将表格化的井身结构数据信息,自动绘制成井身结构示意图。
注:在用户对表格数据进行录入和修改后,可点选 ‘保存’按钮对数据进行保存。
如下图所示:在填写井身结构数据的过程中,由于数据项比较多,所以录入数据时需要注意以下几点:(1)、单井筒:直井,斜井,水平井,双台阶水平井1)根据不同井型录入井筒数据,每个井型的必填项如下图,斜井或水平井必须录入造斜点,此外,水平井还需录入A,B或A,B,C,D点的数据,此数据为该点对应斜深;数据必填项如下图,针对双井筒,数据必须录入到分支井筒中,例如双台阶水平井图直井斜井水平井双台阶水平井2)井筒结构数据必填数据项:完钻日期、开钻序号、井眼尺寸、井眼深度、套管名称、套管尺寸、下入深度、水泥返高、分级箍数据。
若是悬挂套管,则在对应的‘是’‘否’悬挂选项处打√。
(2)、双井筒软件在默认状态下为单井筒,用户绘制双井筒井身结构图时,需在井筒名处点鼠标右键新增井筒输入新井筒名称,在新增井筒界面的父井筒名处选择先前的井筒名;一般双井筒的第一个井筒为直井,第二个井筒为侧钻的斜井或侧钻水平井,其它录入数据与单井筒大雷同。
使用《试油井下作业信息管理平台》
绘制井身结构图操作要点
一、前言
根据用户录入数据进行井身结构图自动绘制是《试油井下作业信息管理平台》软件一大特点,但也是最复杂的一个功能,导致用户在井身结构图绘制过程因为不熟悉数据录入方法造成图形绘制不正确或者根本绘制不出来的现象,为了更好的帮助用户正确绘制井身结构图,我们编写本操作手册,希望对您使用本软件有所帮助。
二、操作要点
下面我们将按照软件的数据录入功能逐条说明在绘制井身结构图时需要掌握的一些技巧和操作难点
绘制井身结构需
要录入的数据
录入数据时按照井的实际情况,如下顺序录入,数据录入完成需要点击
按钮
1、“井身结构数据”录入
下面以井下作业井史为例介绍井身结构图的绘制方法。
在井下作业井史中井身结构分为‘作业前井身结构图’、‘作业后井身结构图’,作业前后井身结构图都由录入人员录入井史中的唯一井身结构数据表生成(只需要在报告的‘井身结构数据’表中录入井身结构数据),保存后点选 ‘作业前(后)井身结构图’可将表格化的井身结构数据信息,自动绘制成井身结构示意图。
注:在用户对表格数据进行录入和修改后,可点选 ‘保存’按钮对数据进行保存。
如下图所示:
在填写井身结构数据的过程中,由于数据项比较多,所以录入数据时需要注意以下几点:
(1)、单井筒:直井,斜井,水平井,双台阶水平井
1)根据不同井型录入井筒数据,每个井型的必填项如下图,斜井或水平井必须录入造斜点,此外,水平井还需录入A,B或A,B,C,D点的数据,此数据为该点对应斜深;数据必填项如下图,针对双井筒,数据必须录入到分支井筒中,例如双台阶水平井图
直井
斜井
水平井
双台阶水平井
2)井筒结构数据必填数据项:完钻日期、开钻序号、井眼尺寸、井眼深度、套管名称、套管尺寸、下入深度、水泥返高、分级箍数据。
若是悬挂套管,则在对应的‘是’‘否’悬挂选项处打√。
(2)、双井筒
软件在默认状态下为单井筒,用户绘制双井筒井身结构图时,需在井筒名处
点鼠标右键新增井筒输入新井筒名称
,在新增井筒界面的父井筒名处选择先
前的井筒名;一般双井筒的第一个井筒为直井,第二个井筒为侧钻的斜井或侧钻水平井,其它录入数据与单井筒大雷同。
特别提示:
1)井筒的完钻日期必须填写;
2)套管尺寸一定要小于井眼尺寸,下入深度不能大于井眼深度;
3)针对分接箍下深也不能超过套管深度;
4)如果是双井筒,造斜点一定要填写到子井筒中;
5)录入的井身结构数据不能有重复;
6)查看井身结构图前一定要在井身结构数据中点击[保存]按钮;
7)双台阶水平井显示B点,其他的B点就是最后一点,不显示,D点由于是双
台阶水平井最后一点,因此也不显示;
2、“试油层段”数据录入
试油层段数据表中的内容是为了以图示化的方式直观展示井下作业结论。
其中必填数据项:顶深,底深,状态,性质。
用户根据井下作业测试结论选择如:油层、气层、水层、干层、油水同层、
气水同层等储层性质,输入井下作业结论的顶深和底深及目录所处状态:正试层、已试层、待试层,软件将根据数据和结论选择,在井身结构图中加入井下作业成果的图示化显示,通过对不同结论的选择,将绘制出以不同的颜色或色块区域为标志的井下作业结论。
注意事项:
1)填写了试油层段数据,一定要选择【性质】否则也不能正常出图;
3、“人工井底数据”录入
人工井底数据表主要是为了更加形象地以图示化的形式,说明井内一些人工井底或灰塞、桥塞、及封隔器的位置,能够为用户了解井筒内的状况提供帮助。
目前只提供了封隔器、灰塞、桥塞等常用工具图示,用户可根据井筒内工具具体参数如:工具的名称、类型、顶深、底深等信息数据项后,保存即可将新添加的井工具在井身结构图中显。
其中必填数据项为名称,类型,顶深,底深。
(双井筒时,必须在各自对应的井筒名下录入)。
注意事项:
1)顶深数据必须填写,否则系统默认为0,在绘图时标注的数据也是顶深数据;
2)人工井底的类型一定要选择,否则绘图时不能确定相应的图片;
3)人工井底的顶深和底深数据不能一致,并且人工井底顶深不能大于或者等于
井眼深度;
4、“射孔数据”录入
射孔数据表主要是为了以图示化的形式说明井内射孔情况。
表中的参数包括:日期、顶深、底深、上标注、下标注等信息数据项,每一层射孔数据填写一条记录。
填写完成保存即可将新添加的射孔数据添加到井身结构图中。
其中必填数据项为:顶深,底深,上标注(只需点选‘上标注’下对应的单元格,标注数据就自动完成填写)。
双井筒时,必须在各自对应的井筒名下录入。
注意事项:
1)射孔深度一定要在选择井筒的深度内;
2)勾选【组合绘制】,在图形上多段射孔只绘制一段,标注显示上标注内容;
3)如果勾选【组合绘制】,并且上标注中没有信息,那么在图形上仍然绘制一
段,标注为第一段的顶深和最后一段的底深;
4)如果其中一段的底深是另一端的顶深,系统会自动将这2段合并成一段显示;
5、“完井管柱”数据录入
完井管柱数据表主要记录完井井下作业井下管串情况,在用户对‘井内管柱’和‘井内管柱元件’数据表进行录入后,保存即可以图示化的形式将完井管柱状况在井身结构中显示。
管柱数据数据填写方法如下:在表中单击鼠标右键会弹出,此时可以选择‘选择管件’或‘选择模板’,如果选择‘选择管件’则弹出窗口
窗口中
选择相应的管件、工具(这里的管件、工具数据可以修改),根据需要多行多次
选择即可完成管柱图的绘制;如果选择‘选择模板’则弹出“管柱模板”选择框
可以将保存的模板调
出。
(软件本身为方便用户做了部分模板供用户选用、修改,用户也可以把做好的管柱图‘保存为模板’以方便下次调用)。
若是电机则需选择绳索。
注意:可以修改已给出的管柱数据,双井筒时,必须在各自对应的井筒名下录入,若施工结束后井内无管柱,则可以不必录入此界面的数据。
抽油杆数据表的操作参照完井管柱数据表即可。
选择管件
工具类型
注意事项:
1)管件的名称不宜过长,最好控制在5个汉字或者11个字符内,否则在绘图
时,管柱会偏离;
6、“作业前(后)井身结构图”数据录入

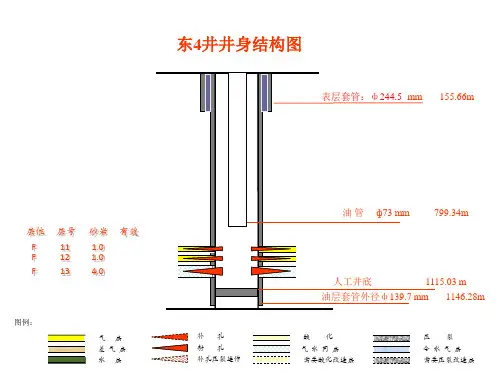

以上几处数据表的填写完成后保存数据,选择‘作业前(后)井身结构图’即可绘制出相对于以上数据的井身结构图。
在进行井身结构图的绘制时除了必填数据项外,其他数据可以根据实际情况填写。
注意事项:
1)录入数据时一定要注意选择正确的井筒,例如管柱数据一定要录入到子井筒
中;
2)生产层段的类型是否是自行添加的,如果是,那么一定要对应图片,否则图
片不能正常显示;
3)射孔数据中的射孔井段也要注意井筒深度;
4)关于客户端中井身结构图里的重绘功能,必须是有图形后才可以重绘;
5)查看井身结构图时,点击【刷新】按钮,查看是否可以正常绘制图片,如果
数据录入有错误,那么图片是不能绘制出来的;
三、技术支持
通过本资料希望对您正确绘制井身结构图有所帮助,如果在绘制过程中遇到问题希望您联系我们,我们将为您提供全面技术支持。
联系电话:(0996)2176694
联系人:薛茹、苏昊
廊坊嘉业石油技术服务有限公司系统运维项目组
2011-5-18。
