ICP刻蚀工艺要点讲解ICP（Inductively Coupled Plasma）刻蚀是一种常见的刻蚀技术，广泛应用于微电子器件制造中。

以下是对ICP刻蚀工艺要点的详细讲解，供参考。

1.ICP刻蚀原理：ICP刻蚀是利用高频激励电源产生电磁场，在反应室中形成等离子体，将基片表面产生化学反应的活性物质以离子的形式输送到基片表面，从而实现对基片表面进行刻蚀的过程。

ICP刻蚀的等离子体源通常采用偏压感应耦合状的圆锥状电极结构，通过加载高频电场，在反应室中形成高密度等离子体。

2.ICP刻蚀设备：ICP刻蚀设备由等离子体源、反应室和抽气系统等组成。

等离子体源通常采用二次加热结构，通过绕组在等离子体源周围产生交变磁场，从而使等离子体得以加热。

反应室主要是一个真空室，用于容纳等离子体和基片。

抽气系统则用于维持反应室的真空度。

3.ICP刻蚀气体选择：ICP刻蚀的气体选择是关键的一步。

常见的气体有氧气（O2）、氟化物（SF6、CF4等）和氯化物（Cl2等）。

不同气体具有不同的化学反应性质，可以实现对不同材料的刻蚀。

例如，氧气常用于氧化层的刻蚀，氟化物常用于硅基材料的刻蚀，而氯化物则常用于金属层的刻蚀。

4.ICP刻蚀参数调节：ICP刻蚀参数的调节对刻蚀结果具有重要影响。

主要参数包括功率、气体流量、工作压力和刻蚀时间等。

功率的大小决定了等离子体的密度，气体流量决定了刻蚀速率，工作压力则决定了气体的密度。

刻蚀时间取决于所需的刻蚀深度。

5.ICP刻蚀模板设计：6.ICP刻蚀优点：ICP刻蚀具有许多优点。

首先，ICP刻蚀具有较高的刻蚀速率，可用于制备较深的结构。

其次，ICP刻蚀能够实现较高的刻蚀选择比，能够实现高精度的刻蚀。

再次，ICP刻蚀对基片的损伤较小，能够保持较好的表面质量。

此外，ICP刻蚀工艺在刻蚀金属、绝缘体和半导体等材料时均具有良好的适应性。

7.ICP刻蚀应用：总结：ICP刻蚀是一种常见的微纳米加工技术，具有高刻蚀速率、高刻蚀选择比、低基片损伤等优点。

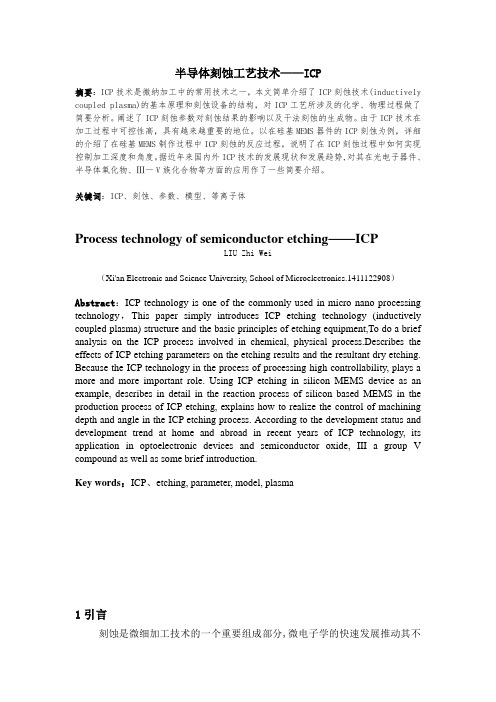

半导体刻蚀工艺技术——ICP摘要：ICP技术是微纳加工中的常用技术之一，本文简单介绍了ICP刻蚀技术(inductively coupled plasma)的基本原理和刻蚀设备的结构，对ICP工艺所涉及的化学、物理过程做了简要分析。

阐述了ICP刻蚀参数对刻蚀结果的影响以及干法刻蚀的生成物。

由于ICP技术在加工过程中可控性高，具有越来越重要的地位。

以在硅基MEMS器件的ICP刻蚀为例，详细的介绍了在硅基MEMS制作过程中ICP刻蚀的反应过程，说明了在ICP刻蚀过程中如何实现控制加工深度和角度。

据近年来国内外ICP技术的发展现状和发展趋势,对其在光电子器件、半导体氧化物、Ⅲ一V族化合物等方面的应用作了一些简要介绍。

关键词：ICP、刻蚀、参数、模型、等离子体Process technology of semiconductor etching——ICPLIU Zhi Wei（Xi'an Electronic and Science University, School of Microelectronics.1411122908）Abstract：ICP technology is one of the commonly used in micro nano processing technology，This paper simply introduces ICP etching technology (inductively coupled plasma) structure and the basic principles of etching equipment,To do a brief analysis on the ICP process involved in chemical, physical process.Describes the effects of ICP etching parameters on the etching results and the resultant dry etching. Because the ICP technology in the process of processing high controllability, plays a more and more important role. Using ICP etching in silicon MEMS device as an example, describes in detail in the reaction process of silicon based MEMS in the production process of ICP etching, explains how to realize the control of machining depth and angle in the ICP etching process. According to the development status and development trend at home and abroad in recent years of ICP technology, its application in optoelectronic devices and semiconductor oxide, III a group V compound as well as some brief introduction.Key words：ICP、etching, parameter, model, plasma1引言刻蚀是微细加工技术的一个重要组成部分,微电子学的快速发展推动其不断向前。

icp刻蚀工艺ICP刻蚀工艺是一种常用于半导体制造中的重要工艺，用于在硅片表面精确刻蚀出所需的结构和图案。

本文将介绍ICP刻蚀工艺的原理、特点以及应用。

一、ICP刻蚀工艺的原理ICP（Inductively Coupled Plasma）刻蚀工艺是利用高频电场和磁场耦合的等离子体来进行刻蚀的一种方法。

其原理是通过在真空室中建立等离子体，使得气体分子被激发成等离子体，然后利用等离子体中的离子和中性粒子对硅片表面进行刻蚀。

ICP刻蚀工艺主要包括四个步骤：气体注入、等离子体激发、离子轰击和副产物排除。

首先，将所需的刻蚀气体注入真空室中，通常使用的刻蚀气体有氟化物和氯化物等；接着，通过高频电场和磁场的耦合作用，激发气体分子成为等离子体；然后，利用等离子体中的离子对硅片表面进行轰击，使其发生化学反应并刻蚀；最后，通过真空泵将副产物排除，保持真空室的清洁。

二、ICP刻蚀工艺的特点1. 高刻蚀速率：ICP刻蚀工艺由于利用了高能离子轰击硅片表面，因此具有较高的刻蚀速率，可在短时间内完成较深的刻蚀。

2. 高刻蚀选择性：ICP刻蚀工艺可根据所使用的刻蚀气体的不同，实现对不同材料的选择性刻蚀。

这对于多层结构的刻蚀非常重要。

3. 高刻蚀均匀性：ICP刻蚀工艺利用等离子体对硅片表面进行刻蚀，其刻蚀均匀性较好，可以得到较为平坦的表面。

4. 低表面粗糙度：由于ICP刻蚀工艺对硅片表面的刻蚀是通过离子轰击实现的，因此其表面粗糙度较低。

5. 环境友好：ICP刻蚀工艺不需要使用有机溶剂等对环境有害的化学物质，对环境的影响较小。

三、ICP刻蚀工艺的应用ICP刻蚀工艺广泛应用于半导体制造中的多个领域，如集成电路、光学器件、微机电系统等。

在集成电路制造中，ICP刻蚀工艺可用于刻蚀金属线、多晶硅、氮化硅等材料，用于制作电路的导线、晶体管等结构。

在光学器件制造中，ICP刻蚀工艺可用于刻蚀光波导、光栅等结构，用于制作光通信器件、光传感器等。

在微机电系统制造中，ICP刻蚀工艺可用于刻蚀微结构、微通道等，用于制作微流体芯片、压力传感器等。

ICP刻蚀工艺要点以下是ICP刻蚀工艺中的一些关键要点：1.等离子体产生：通过在真空环境中加入惰性气体（例如氩气）并使用高频电场产生RF-ICP等离子体。

这个等离子体包含了被激发的气体分子以及各种气体离子。

2.电容电感结构：在ICP刻蚀系统中，电容电感结构（LC结构）用于产生高频电场。

这样的结构包括电感线圈和电容补偿装置，可以产生强大的电磁场以产生等离子体。

3.气体分压和流量：在ICP刻蚀工艺中，需要调整气体的分压和流量以获得所需的刻蚀速率和选择性。

刻蚀速率与气体浓度和功率有关，而选择性则与气体比例有关。

4.溅射抑制：在ICP刻蚀中，溅射是一个常见的问题，可以通过将样品表面与惰性气体保持垂直以及使用较低功率来减少溅射。

5.温度控制：在ICP刻蚀中，温度对于实现所需的刻蚀速率和选择性也非常重要。

通常，通过控制气体流量和样品加热来控制温度。

6.蚀坑形貌控制：ICP刻蚀可以产生不同形貌的蚀坑，例如平坦、斜坡或峪。

这可以通过调整刻蚀参数（例如功率、气体比例和流量）以及在刻蚀过程中使用掩膜来实现。

7.选择性控制：在ICP刻蚀中，选择性是指在刻蚀材料时同时限制刻蚀相邻层的能力。

通过调整刻蚀条件和选择合适的气体比例，可以实现所需的选择性。

8.清洗和后处理：在ICP刻蚀后，样品表面可能残留有刻蚀产物或杂质，需要进行清洗和后处理。

常用的方法包括使用化学清洗剂或高温处理。

总结起来，ICP刻蚀工艺是一种高效、精确控制的刻蚀方法。

通过调整刻蚀参数和选择合适的气体比例，可以实现所需的刻蚀速率和选择性，并进行蚀坑形貌控制。

这些要点对于成功实施ICP刻蚀工艺非常重要，能够满足不同样品材料的刻蚀需求。

icp刻蚀工艺技术ICP（Inductively Coupled Plasma）刻蚀工艺是一种利用感应耦合等离子体进行化学气相刻蚀的技术。

该技术能够实现高精度、高均匀度的刻蚀，已广泛应用于半导体、光电子、纳米材料等领域。

下面将介绍ICP刻蚀工艺的基本原理及其应用。

ICP刻蚀工艺是利用高频电场感应在低压气体中产生的高温等离子体对材料进行刻蚀。

工艺流程一般包括预处理、腐蚀、刻蚀等几个步骤。

首先，在预处理阶段，将待刻蚀的样品进行清洗，去除表面的污染物和氧化层，以保证刻蚀的质量和精度。

然后，在腐蚀阶段，将样品放置在腐蚀室中，通过辅助电源提供电场，使得样品表面均匀地被腐蚀，形成蚀刻层。

最后，在刻蚀阶段，通过改变气体组分、功率密度等参数，控制蚀刻速率和刻蚀深度，实现对样品的精确刻蚀。

ICP刻蚀工艺具有许多优点。

首先，由于高能量等离子体的使用，ICP刻蚀能够实现更深和更均匀的蚀刻深度，刻蚀速率高。

其次，在刻蚀过程中，等离子体对样品的表面进行蚀刻，从而形成良好的刻蚀质量和表面平整度。

此外，ICP刻蚀操作简单，可以进行批量生产，提高生产效率。

ICP刻蚀工艺在各个领域都有广泛的应用。

首先，在集成电路制造中，ICP刻蚀工艺可以用于制备光刻掩膜、图案转移、开窗等工艺步骤，实现半导体器件的精细加工。

其次，在光电子器件制造中，ICP刻蚀工艺可以用于制备光栅、波导等光学元件，提高器件的性能和稳定性。

此外，ICP刻蚀工艺还被广泛应用于纳米材料的制备和研究中，可以实现对纳米结构的精细刻蚀。

然而，ICP刻蚀工艺也存在一些问题。

首先，等离子体的高温和高能量可能会导致材料的损伤和变形，降低器件性能。

其次，刻蚀过程中产生的副产物和气体可能会对设备和环境造成污染和损害。

综上所述，ICP刻蚀工艺是一种高精度、高均匀度的刻蚀技术，广泛应用于半导体、光电子、纳米材料等领域。

随着对器件制备和研究要求的不断提高，ICP刻蚀工艺将会得到更广泛的应用和发展。

详述蚀刻原理及类型不要单一的理解plasma的激发方式。

一般来讲，常见的有：RIE：Reactive Ion EtchingICP：Inductively coupled plasmaTCP：transformer coupled plasmaCCP：Capacitively Coupled Plasma话说80年代，半导体处于6寸-8寸时代。

大部分厂家使用RIE，这个就是比较通用chamber。

上部电极接地，下部接power。

基本上就满足了当时plasma的蚀刻要求。

要我说，这个就是武林中的九阴真经。

RIEInteraction between ions & neutral reactive species(radicals) in a reactive gasTop = groundedBot = RF 13.56MHzBot = negatively biased (self_bias voltage Vdc)as if DC voltage were appliedVdc several hundreds of VPositive ions accelerated by this voltage > anisotropyDamage: due to energy of ion bombardment (ion sputtering)到了90年代，三国鼎立，出现AMAT ICP，Lam TCP ，TEL CCP的强势武功。

本来大家都是从九阴真经的RIE发展而来。

所以骨子里面还是有相同的地方。

大师兄：AMAT我嫡传RIE，然后在RIE基础上加了一个类似锅盖的线圈，通电加上power以后，多了一个控制plasma 的有利武器。

可以精确的控制plasma的激励浓度和电子密度。

称霸一时。

Inductively-- 感应式，就是靠通电线圈激发的。

二师兄：LAM。

大师兄既然搞了一个Inductively，我不能抄袭，干脆把桶形的线圈变成盘形，一个是结构更见简单，另外，和wafer 合成平行板型。

一种icp刻蚀装置及其使用方法【原创版3篇】《一种icp刻蚀装置及其使用方法》篇1ICP（Inductively Coupled Plasma）刻蚀是一种常用的半导体工艺技术，用于制造集成电路器件和其他微电子器件。

ICP 刻蚀使用等离子体（Plasma）来去除硅片表面的材料，其主要优点是在刻蚀过程中具有高均匀性、高刻蚀率和良好的刻蚀轮廓。

一种ICP 刻蚀装置包括一个真空室、一个ICP 电源、一个射频电源、一个气相化学反应室、一个控制器等组件。

在ICP 刻蚀过程中，首先要将硅片放置在真空室内，并将其与ICP 电源相连。

然后，通过射频电源激发等离子体，使其产生高密度的等离子体团。

等离子体团通过气相化学反应室，将其中的化学物质反应生成刻蚀气体，然后刻蚀气体被输送到硅片表面，与硅片表面的材料发生化学反应，从而使其被去除。

在刻蚀过程中，控制器用于监控和控制刻蚀过程，以确保刻蚀均匀性和刻蚀率。

使用方法方面，需要将硅片放置在真空室内，并将其与ICP 电源相连。

然后，通过射频电源激发等离子体，使其产生高密度的等离子体团。

等离子体团通过气相化学反应室，将其中的化学物质反应生成刻蚀气体，然后刻蚀气体被输送到硅片表面，与硅片表面的材料发生化学反应，从而使其被去除。

在刻蚀过程中，控制器用于监控和控制刻蚀过程，以确保刻蚀均匀性和刻蚀率。

刻蚀完成后，需要将硅片取出，并用去离子水冲洗干净。

《一种icp刻蚀装置及其使用方法》篇2ICP（Inductively Coupled Plasma）刻蚀是一种常用的半导体工艺技术，用于制造集成电路和其他微电子器件。

ICP 刻蚀使用等离子体（Plasma）来去除硅片表面的材料，其主要优点是刻蚀速率快、刻蚀深度均匀、侧向刻蚀小等。

一种ICP 刻蚀装置包括一个真空室、一个ICP 电源、一个射频电源、一个气相化学反应室、一个控制系统和一支ICP 刻蚀头。

真空室用于保持低压，以避免气体分子的碰撞和电离。

6H SiC体材料ICP刻蚀技术丁瑞雪,杨银堂,韩 茹(西安电子科技大学宽禁带半导体材料与器件教育部重点实验室,西安 710071)摘要:采用SF6+O2作为刻蚀气体,对单晶6H SiC材料的感应耦合等离子体(ICP)刻蚀工艺进行了研究。

分析了光刻水平、ICP功率、偏置电压等工艺参数对刻蚀速率和刻蚀质量的影响。

结果表明,2 m以上的各种图形都比较清晰,刻蚀深度与开口大小成正比,开口越窄,深度越浅。

刻蚀速率随着ICP功率及偏置电压的增大而提高,XPS结果显示刻蚀表面残余的F元素只存在于表面10nm深度的部分。

关键词:碳化硅;感应耦合等离子体;刻蚀速率;XPS中图分类号:O484;T N305.7 文献标识码:A 文章编号:1003-353X(2008)增刊-0280-04 Inductively Coupled Plasma Etching of Single Crystal6H SiCDing Ruix ue,Yang Yintang,H an Ru(K ey L abor ator y of M inistr y of Education f or Wide Band Gap Semicond uctor M ater ials and D ev ices,X idian Univer sity,X i an710071,China)Abstract:Inductiv ely coupled plasma(ICP)etching of sing le cr ystal6H silicon carbide(SiC) w as investigated using ox ygen added sulfur hexafluo ride(SF6)plasmas.T he observed relatio ns betw een the etching rate and ICP co il pow er,differ ent bias vo ltag es w ere discussed.The inf luence o f above mentioned process conditio ns and photoresist patterning o n etching quality w ere also investig ated.Exper im ental results show that the results of photor esist patterning can signi ficantly affect the SiC etching shape.T he patter n g raph w hose etch width is m ore than2 m is clear.T he SiC etched depth is proportioned to the etching w idth,the narrow er the etching w idth,the deeper the etching depth.T he etching rate trends to increase w ith the increase of ICP coil pow er and bias voltage.T he XPS results indicate that the residue o f F ions after etching w ill rarely appear below etched surface10nm or deeper.Key words:SiC;etch rate;inductiv ely coupled plasma;XPSEEACC:2520M0 引 言SiC材料具有禁带宽度大、击穿场强高、介电常数小等优点,在制备高温、高频、大功率、抗辐射的半导体器件及紫外光电探测器等方面具有极其广泛的应用,被誉为前景十分广阔的第三代半导体材料[1]。
