设计一个选频网络

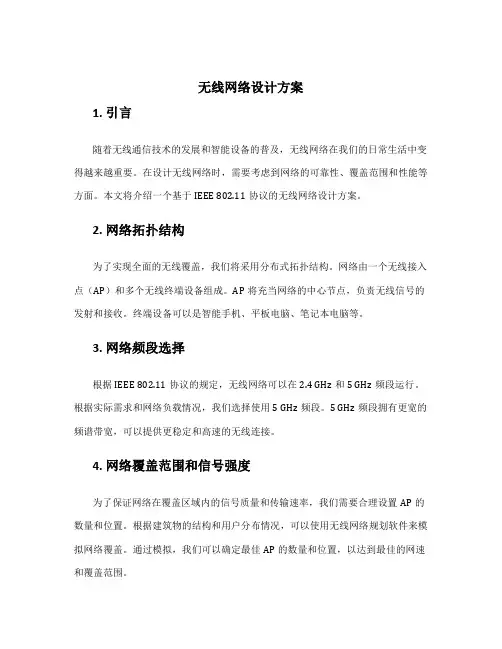

无线网络设计方案1. 引言随着无线通信技术的发展和智能设备的普及，无线网络在我们的日常生活中变得越来越重要。

在设计无线网络时，需要考虑到网络的可靠性、覆盖范围和性能等方面。

本文将介绍一个基于IEEE 802.11协议的无线网络设计方案。

2. 网络拓扑结构为了实现全面的无线覆盖，我们将采用分布式拓扑结构。

网络由一个无线接入点（AP）和多个无线终端设备组成。

AP将充当网络的中心节点，负责无线信号的发射和接收。

终端设备可以是智能手机、平板电脑、笔记本电脑等。

3. 网络频段选择根据IEEE 802.11协议的规定，无线网络可以在2.4 GHz和5 GHz频段运行。

根据实际需求和网络负载情况，我们选择使用5 GHz频段。

5 GHz频段拥有更宽的频谱带宽，可以提供更稳定和高速的无线连接。

4. 网络覆盖范围和信号强度为了保证网络在覆盖区域内的信号质量和传输速率，我们需要合理设置AP的数量和位置。

根据建筑物的结构和用户分布情况，可以使用无线网络规划软件来模拟网络覆盖。

通过模拟，我们可以确定最佳AP的数量和位置，以达到最佳的网速和覆盖范围。

在设计AP的位置时，需要考虑以下几个因素： - AP之间的最佳距离，以避免频率干扰和信号衰减； - AP离障碍物的距离，以避免信号被阻挡和衰减； - AP与用户设备的距离，以保证用户获得足够的信号强度；5. 网络安全性无线网络的安全性是非常重要的。

为了保护网络免受未经授权的访问和数据泄露，我们将采取以下安全措施： - 使用WPA2-PSK加密协议来保护无线信号的隐私和安全； - 设置强密码以防止未经授权的用户接入网络； - 限制网络访问权限，只允许授权用户连接并使用网络。

此外，我们还将定期更新AP的固件和软件，以修复潜在的漏洞和安全问题。

6. 网络性能优化为了提高网络的性能和吞吐量，我们将采取以下优化措施： - 使用高性能的无线路由器和网卡设备，以提供更快的数据传输速率； - 选择合适的信道和带宽，以减少信号干扰和提高网络稳定性； - 配置QoS（Quality of Service），以优先处理对延迟敏感的应用程序和流量； - 避免网络拥塞，通过限制设备的连接数量和带宽使用； - 定期监测网络性能，以及时发现和解决潜在问题。

高频电路设计题目一：（N为学号后两位）设计一个选频网络，其参数要求如下：中心频率f0=200KHZ+N*20KHZ;//我的学号：f0=380KHZ带宽BW0.7=10KHZ选频网络设计1.1设计方案方案一：采用LC非线性无源器件组建LC串联或并联谐振电路，利用其选频特性实现选频功能。

方案二：采用放大器等器件组建滤带通滤波器。

方案选择：虽然方案二可行且性能较好，但是与方案一的实现相比，成本高，原理复杂，器件多。

故选择方案一作为本设计方案。

1.2原理分析原理图为：回路总的阻抗：11)1(21211）（RWLWCZ+-= (1)谐振频率： 1110C L W =或者11021f C L ∏=....................................................(2) 电路的品质因数：7.00f W Q =.......................................................................................(3) 1.3参数计算首先，负载电阻R1我们先确定为50Ω，学号后两位为09，则f 0=380KHZ 由式（3）可得:Q=38H BW R L u 7962*10*10502*31=∏=∏= 谐振时：WL WC =1,由此可得到：LW C 21=。

代入数据W=2∏f 0，L=796uH,计算得：C=220PF 。

1.4 Multisim 仿真结果与结论分析。

1.示波器显示的波形：参数设置如图2。

对magnitude （强度）以及phase （相位）进行分析，发现中心频率f 0=380.334KHZ ，可计算得到其带宽BW=10.1KHZ 。

仿真结果 频率特性曲线仿真结果相位特性曲线仿真结果和理论十分吻合。

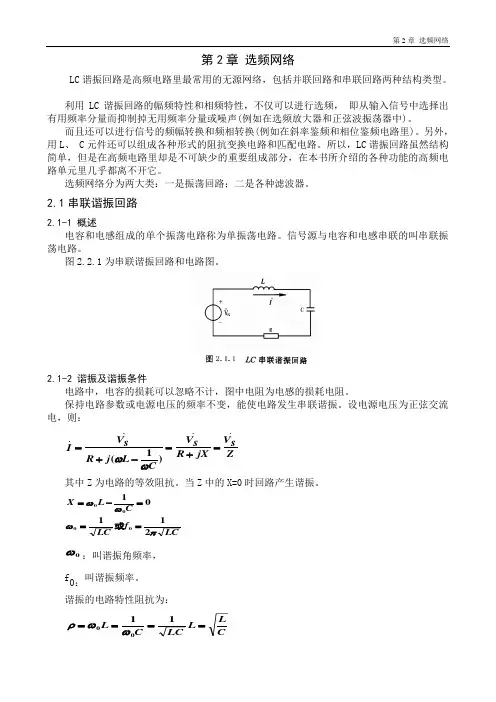

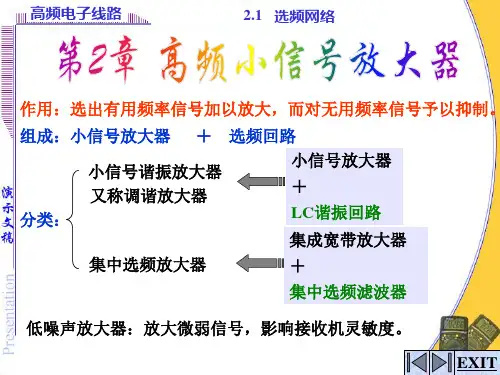

第2章 选频网络LC 谐振回路是高频电路里最常用的无源网络，包括并联回路和串联回路两种结构类型。

利用LC 谐振回路的幅频特性和相频特性，不仅可以进行选频， 即从输入信号中选择出有用频率分量而抑制掉无用频率分量或噪声(例如在选频放大器和正弦波振荡器中)。

而且还可以进行信号的频幅转换和频相转换(例如在斜率鉴频和相位鉴频电路里)。

另外，用L 、 C 元件还可以组成各种形式的阻抗变换电路和匹配电路。

所以，LC 谐振回路虽然结构简单，但是在高频电路里却是不可缺少的重要组成部分，在本书所介绍的各种功能的高频电路单元里几乎都离不开它。

选频网络分为两大类：一是振荡回路；二是各种滤波器。

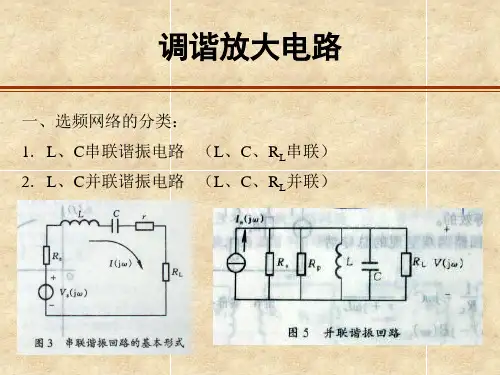

2.1串联谐振回路2.1-1 概述电容和电感组成的单个振荡电路称为单振荡电路。

信号源与电容和电感串联的叫串联振荡电路。

图2.2.1为串联谐振回路和电路图。

2.1-2 谐振及谐振条件电路中，电容的损耗可以忽略不计，图中电阻为电感的损耗电阻。

保持电路参数或电源电压的频率不变，能使电路发生串联谐振。

设电源电压为正弦交流电，则：ZVjX R V CL j R V I ss s ....)(=+=-+=ωω其中Z 为电路的等效阻抗。

当Z 中的X=0时回路产生谐振。

LCf LC CL X πωωω211010000===-=或0ω：叫谐振角频率， f 0：叫谐振频率。

谐振的电路特性阻抗为：C L L LCCL ====1100ωωρ2.1-3 谐振特性串联谐振回路的特性： 1、串联谐振时，回路电抗X=0，阻抗Z=R 为最小值且为纯电阻。

外加电压的频率ω>ω0时，CL ωω1>，电路呈现感性，否则呈现容性。

2）谐振时电路电流最大，,.0.R V I S=且电流 0.I 与外加电压同相。

3）电感与电容两端电压模值相等，且等于外加电压的Q 倍。

SS L V R L j L j R V L j I V .00.0.00.ωωω===谐振时回路的感抗值（或容抗值）与回路电阻R 的比值称为回路的品质因数Q ： CLRCR RLQ 1100===ω则电感和电容两端的电压可以表示为：S L V jQ V .0.= S C V jQ V .0.-=一般Q 值在几十到几百之间，所以电感和电容两端的电压是外加电压的许多倍，所以串联谐振又叫做电压谐振。

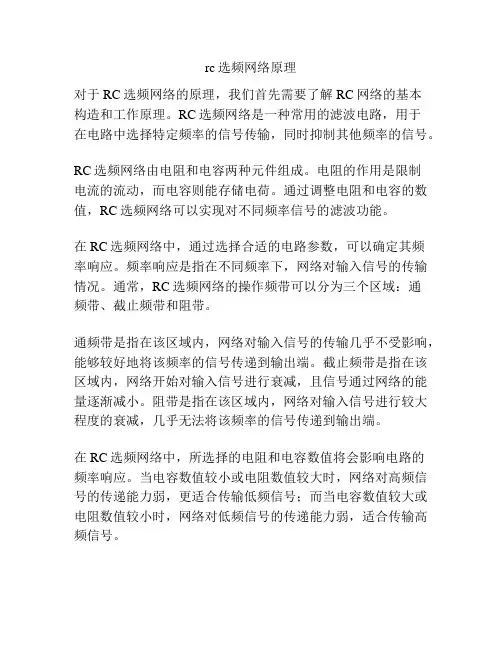

rc选频网络原理
对于RC选频网络的原理，我们首先需要了解RC网络的基本
构造和工作原理。

RC选频网络是一种常用的滤波电路，用于
在电路中选择特定频率的信号传输，同时抑制其他频率的信号。

RC选频网络由电阻和电容两种元件组成。

电阻的作用是限制
电流的流动，而电容则能存储电荷。

通过调整电阻和电容的数值，RC选频网络可以实现对不同频率信号的滤波功能。

在RC选频网络中，通过选择合适的电路参数，可以确定其频
率响应。

频率响应是指在不同频率下，网络对输入信号的传输情况。

通常，RC选频网络的操作频带可以分为三个区域：通
频带、截止频带和阻带。

通频带是指在该区域内，网络对输入信号的传输几乎不受影响，能够较好地将该频率的信号传递到输出端。

截止频带是指在该区域内，网络开始对输入信号进行衰减，且信号通过网络的能量逐渐减小。

阻带是指在该区域内，网络对输入信号进行较大程度的衰减，几乎无法将该频率的信号传递到输出端。

在RC选频网络中，所选择的电阻和电容数值将会影响电路的
频率响应。

当电容数值较小或电阻数值较大时，网络对高频信号的传递能力弱，更适合传输低频信号；而当电容数值较大或电阻数值较小时，网络对低频信号的传递能力弱，适合传输高频信号。

总之，RC选频网络通过合理选择电阻和电容数值，可以实现对不同频率信号的滤波操作，达到选择特定频率信号的目的。

无线网络设计方案第1篇无线网络设计方案一、项目背景随着信息技术的高速发展，无线网络已成为现代社会生活、工作的重要基础设施。

为满足日益增长的网络需求，提高网络质量，本项目旨在为用户提供一套科学、合理、高效的无线网络设计方案。

二、项目目标1. 确保无线网络覆盖范围广泛，信号稳定，满足用户需求。

2. 优化网络结构，提高网络性能，降低网络故障率。

3. 合法合规，确保网络信息安全。

4. 提高用户体验，满足日益增长的网络应用需求。

三、设计方案1. 网络规划（1）覆盖范围根据用户需求，对覆盖区域进行详细划分，确保无线信号覆盖全面，无死角。

（2）频段选择综合考虑覆盖区域的特点，选择合适的频段，如2.4GHz和5GHz。

其中，2.4GHz频段适用于覆盖范围较广的场景，5GHz频段适用于高速数据传输场景。

（3）接入点部署根据覆盖范围和用户需求，合理部署无线接入点（AP），确保接入点数量充足，分布均匀。

2. 网络设备选型（1）无线接入设备选用高性能、稳定可靠的无线接入设备，支持多用户接入，具备良好的抗干扰能力。

（2）核心网络设备核心网络设备应具备高处理能力、高容量、高可靠性，以满足大量数据传输和用户接入需求。

（3）安全设备部署防火墙、入侵检测系统等安全设备，确保网络信息安全。

3. 网络优化（1）无线信号优化（2）网络性能优化合理配置网络设备，优化路由策略，提高网络性能。

（3）网络安全优化加强网络安全防护，定期更新安全策略，提高网络安全水平。

4. 网络管理（1）网络监控建立完善的网络监控系统，实时监测网络运行状态，发现并解决问题。

（2）设备管理对网络设备进行统一管理，定期维护，确保设备稳定运行。

（3）用户管理合理规划用户权限，加强用户行为管理，保障网络安全。

四、合法合规1. 遵守我国相关法律法规，确保网络建设合法合规。

2. 严格执行国家关于网络安全的规定，保护用户隐私和信息安全。

3. 依法办理相关手续，获取无线网络建设许可。

通信电路课程设计报告课题名称选频网络设计院系电气信息工程学院专业通信工程班级通信1班学号学生姓名联系方式2012年 12 月目录摘要 (3)1 课程设计目的 (4)2设计内容及要求 (4)2.1内容 (4)2.2要求 (4)2.3软件简介 (4)3 选频网络理论基础 (5)3.1 LC并联谐振回路 (5)3.2串联谐振回路 (7)4设计过程 (8)4.1设计方案 (8)4.2电路图 (9)5 结论 (11)6 心得体会 (11)参考文献 (13)摘要选频网络也即滤波器是一种对信号有处理作用的器件或电路，设计选频网络主要运用Multisim集成环境下的仿真平台设计进行仿真。

在课程设计中先根据选频网络的参数构建选频网络回路，从工具箱中找所各元件，合理设置好参数并运行，其中可以通过不断的修改优化得到需要信号。

最后通过对输出波形和输入波形的对比验证仿真是否成功。

关键字：选频网络；Multisim1 课程设计目的(1)培养较为扎实的电子电路的理论知识及较强的实践能力；(2)加深对电路器件的选型及电路形式的选择的了解；(3)提高高频电子电路基本设计能力及基本调试能力；(4)强化使用实验仪器进行电路的调试检测能力；2设计内容及要求2.1内容设计一个选频网络2.2要求设计一个选频网络（谐振频率01f MHZ =，通频带0.7239.5BW f KHZ =∆=，矩形系数小于10）2.3软件简介Multisim 是美国国家仪器（NI ）有限公司推出的以Windows 为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。

它包含了电路原理图的图形输入、电路硬件描述语言输 入方式，具有丰富的仿真分析能力。

NI Multisim 软件结合了直观的捕捉和功能强大的仿真，能够快速、轻松、高效地对电路进行设计和验证。

凭借NI Multisim ，您可以立即创建具有完整组件库的电路图，并利用工业标准SPICE 模拟器模仿电路行为。

1、设计一个选频网络，参数要求：0200*20f KHz N KHz =+ 0.72*10BW f KHz =∆=2、设计一个幅度调制和解调电路，参数如下：13(2*(10))S COS N V π=+ 26(2*10*(10))S COS N V π=+设计要求：a 、 明确设计任务要求，合理选择设计方案，分析原理依据并进行参数计算和Mutisim 仿真。

b 、 N 为学号末两位。

实验一 选频滤波器一、 实验目的：设计一个选频滤波网络，N 为学号末两位二、 实验仪器：电阻、电容、无感无源器件、示波器（成本低，且易实现）三、 实验原理：串联回路在谐振时，回路的总阻抗最小，因此通过电流Io 最大。

并联回路在谐振时，回路总电阻最大，因此，端电压Uo 最大。

在实际选频应用时，串联回路适合与信号源和负载串联接入电路，使有用信号通过回路有效的传给负载；并联回路适合与信号源和负载并联接入回路，是有用信号在负载上的电压振幅最大。

在本实验中，选用串联谐振回路。

四、 实验参数：N=41;fo=200KHz+41*20KHz=1020KHz ； BW=10KHz ；由BW=fo/Qo 得：Qo=fo/BW=102;由o f =、O Q =及20R =Ω三式联立得：R=20 Ω，L=318uH ，C=76.6 pF五、 实验仿真：设计电路图如下：R120ΩC176.6pFL1318uHXFG1XSC1A BExt Trig++__+_2103波形图如下：六、 实验结果：测量结果如下：由图知，该选频滤波器的中心频率为1.0102MHz，与设计要求的1020KHz，即1.02MHz基本相等，BW亦接近10KHz，故设计符合要求。

实验二 幅度调制解调电路一、 实验目的：设计一个采用普通调幅方式，利用乘法器进行调幅，检波器进行解调的幅度调制解调电路。

二、 实验器件：信号源、乘法器、电阻、示波器三、 实验原理：振幅调制可分为普通调幅（AM ）、双边带调幅（DSB-AM ）、单边带调幅（SSB-AM ）、残留便带调幅（VSB-AM ）和正交调幅（QAM ）等几种不同的方式。
