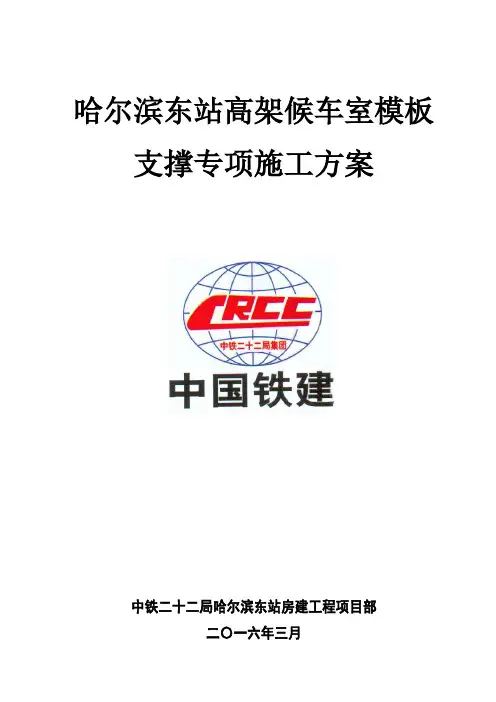

哈尔滨东站高架候车室模板支撑专项施工方案中铁二十二局哈尔滨东站房建工程项目部二〇一六年三月目录哈尔滨东站高架候车室模板 (1)支撑专项施工方案 (1)一、工程概况： 0二、编制依据： 0三、施工准备： (1)（一）材料的选用 (1)1、钢材的选用 (1)2、方木的选用 (2)（1）方木应符合现行国家标准《木结构工程施工质量验收规范》GB50208的规定。
(2)（2）选用的木方表面不允许出现腐朽；木节、斜纹、裂缝、髓心、虫眼等应符合《木结构工程施工质量验收规范》的要求。
(2)（3）选用50mm×80mm的方木，要求规格统一，尺寸规矩。
(2)3、木模板的选用 (2)（1）木模板应符合现行国家标准《木结构工程施工质量验收规范》GB50208的规定。
(2)（2）选用15厚覆面木胶合板，模板应选用质地坚硬、表面平整光洁、色泽均匀、厚薄一致的优质胶合板。
(3)（二）施工条件 (3)四、施工工艺： (3)（一）组合钢模板施工工艺 (3)1、准备工作 (3)2、施工工艺流程 (4)3、模板支设 (4)4、普通模板拆除 (4)5、钢模板质量要求 (6)（二）木模板施工工艺 (6)1、施工准备 (6)模板施工前要进行配板设计和计算，既保证模板的周转利用，又保证模板尺寸匹配，模板安装时，位置要保证正确。
..62、施工工艺流程 (6)搭设满堂脚手架→安装梁底模→安装梁侧模→安装龙骨→安装楼板板模→校正标高→验收合格→浇筑混凝土→拆模 (6)3、模板的拆除 (7)1）顶板、梁模板拆除：先拆除梁侧模，再拆除楼板模板，最后拆梁底模。
拆除时先拆除水平拉杆，然后拆除支柱，保留跨中支柱以承受上部荷载。
拆去支撑之前，在次龙骨处增加临时支撑，以确保主龙骨拆完时不致全面脱落。
拆模时，操作人员站在已拆除的空隙中，拆去近旁的支柱，使其余龙骨自由坠落，由近及远，用钩子将模板钩下。
(8)4、模板维护及修理 (8)5、模板工程质量控制措施 (9)五、模板计算书： (10)（一）柱模板（设置对拉螺栓）计算书 (10)（二）板模板（碗扣式）计算书 (14)（三）梁模板（碗扣式）计算书 (22)一、工程概况：本工程为框架结构，高架层层高8.4m，建筑面积4000平方米。
本工程模板信息如下：站台层高架候车厅框架柱：柱模板的计算高度为8m,柱尺寸为1200mm×1200m。
模板采用组合钢模板，模板尺寸为：面模900mm×1200mm，阳角模150mm×150mm×1200mm。
采用对拉螺栓加固，型号为M18。
柱箍采用10号槽钢，柱箍合并根数为2根。
高架层高架候车厅板：板计算厚度为150mm，模板采用覆面竹胶合板，厚度为15mm，模板支架计算高度为9m。
支撑采用碗扣式脚手架支撑。
模板按简支梁验算。
高架层高架候车厅梁：梁计算截面尺寸为800mm×1800mm，跨度为24.2m，梁侧楼板厚度为150mm。
模板采用覆面竹胶合板，厚度为15mm。
支撑采用碗扣式脚手架支撑。
二、编制依据：《木结构设计规范》GB 50005-2003《建筑结构荷载规范》GB50009-2012《混凝土结构设计规范》GB50010-2010《混凝土结构工程施工质量验收规范》GB 50204-2002《钢结构工程施工质量验收规范》GB 50205-2001《建筑工程施工质量验收统一标准》GB 50300-2001《施工现场临时用电安全技术规范》JGJ 46-2005《建筑施工模板安全技术规范》JGJ 162-2008《建筑施工安全检查标准》JGJ59-2011《建筑施工高处作业安全技术规范》JGJ80-91危险性较大的分部分项工程安全管理办法[建质[2009]87号文]建设工程高大模板支撑系统施工安全监督管理导则（建质[2009]254号文）本工程施工图纸本工程施工组织设计三、施工准备：（一）材料的选用1、钢材的选用（1）钢材符合现行国家标准《碳素结构钢》GB/T 700和《低合金高强度结构钢》GB/T 1591的规定。
