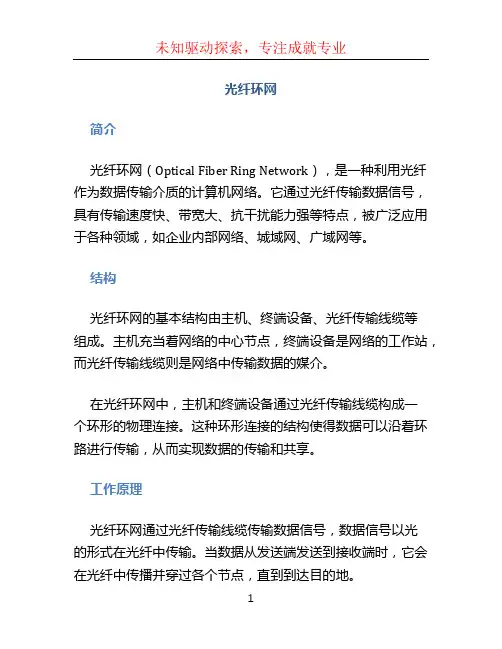

光纤环网简介光纤环网（Optical Fiber Ring Network），是一种利用光纤作为数据传输介质的计算机网络。
它通过光纤传输数据信号，具有传输速度快、带宽大、抗干扰能力强等特点，被广泛应用于各种领域，如企业内部网络、城域网、广域网等。
结构光纤环网的基本结构由主机、终端设备、光纤传输线缆等组成。
主机充当着网络的中心节点，终端设备是网络的工作站，而光纤传输线缆则是网络中传输数据的媒介。
在光纤环网中，主机和终端设备通过光纤传输线缆构成一个环形的物理连接。
这种环形连接的结构使得数据可以沿着环路进行传输，从而实现数据的传输和共享。
工作原理光纤环网通过光纤传输线缆传输数据信号，数据信号以光的形式在光纤中传输。
当数据从发送端发送到接收端时，它会在光纤中传播并穿过各个节点，直到到达目的地。
在光纤环网中，数据的传输是通过发送和接收信号来实现的。
发送端将数据通过发送信号的方式转换成光脉冲，然后将光脉冲通过光纤传输线缆发送出去。
接收端接收光脉冲，然后将光脉冲转换成电信号，最终将数据传送到终端设备。
为了实现数据的传输和共享，光纤环网中还需使用一种特殊的协议，如Token Ring协议。
Token Ring协议通过令牌来实现数据的传输和共享。
在数据传输过程中，每个终端设备都要等待令牌的到来，然后才能发送和接收数据。
优势传输速度快光纤环网采用光纤作为传输介质，光的传播速度非常快，因此数据的传输速度也非常快。
相比于传统的铜缆网络，光纤环网的传输速度可以达到几十乃至上百Gbps，大大提高了数据的传输效率。
带宽大光纤具有较大的带宽，可以同时传输多条数据通道。
在光纤环网中，可以利用光的多重复用性质，将不同的信道分配给不同的终端设备，实现并行传输，提高了网络的带宽利用率。
抗干扰能力强光纤环网采用光脉冲传输数据，光脉冲在传输过程中不受电磁干扰的影响，因此具有很强的抗干扰能力。
相比于传统的铜缆网络，光纤环网可以在复杂的电磁环境下稳定地工作。
煤矿监测监控光纤环网的应用及故障处理精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-煤矿监测监控光纤环网的应用及常见故障分析为了保障煤矿安全生产，作业人员人身安全，我国大部分煤矿安装了煤矿安全监测监控系统。
随着计算机技术、通信技术、控制技术和电子技术的迅速发展，越来越多的信号传输方式在监测监控系统中被使用，以便把井下信息迅、准确、可靠地传输到地面指挥中心，以保证矿井生产指挥、安全管理、抢险救灾等安全生产的需要。
本文对KJ335监测监控系统在信息传输方面的功能、特点进行了探讨，初步分析了监控环网常见问题及处理方法。
徐州矿务集团各矿井按照国家对煤矿企业安全生产要求和企业自身发展的需要，在2007年均安装了KJ335煤矿安全监控系统。
该系统是集环境安全、生产监控、信息管理和多种子系统为一体的分布式全网络化新型煤矿综合监控系统，实现了对井下瓦斯、一氧化碳、风速、风压、温度、风机开停、风门开关的自动、连续、集中监测和瓦斯超限报警断电、风电闭锁等功能，大大提高了矿井安全生产水平和安全生产管理效率。
系统采用光纤以太环网+CAN 总线传输方式。
光纤以太环网作为井下主干网络，传输介质采用矿用阻燃光缆，负责监测监控系统、人员定位系统和煤矿地压监测预报系统的信息传输。
光纤环网通过本安型传输接口进行连接，传输接口的交换板具有光信号的收发、光电信号互相转换、接口转换、信号处理等功能，板上以太网光纤综合复用设备将多种设备接口输出信号转换复用到两条冗余光纤链路中，四个电口可用来整合监测监控系统、人员定位系统等，徐矿集团各矿井图一 传输接口的交换板示意交换板以太网光纤 综合复用接口电口1电口2电口3电口4环网光口1-1 环网光口1-2 环网光口2-1 环网光口2-22009年安装的人员定位系统就是用同一个光纤环网进行数据传输的，交换板示意图如图一所示。
CAN 总线用来连接传输接口与监控分站，监控分站之间、监控分站与传感器之间也采用CAN 总线方式进行数据传输。

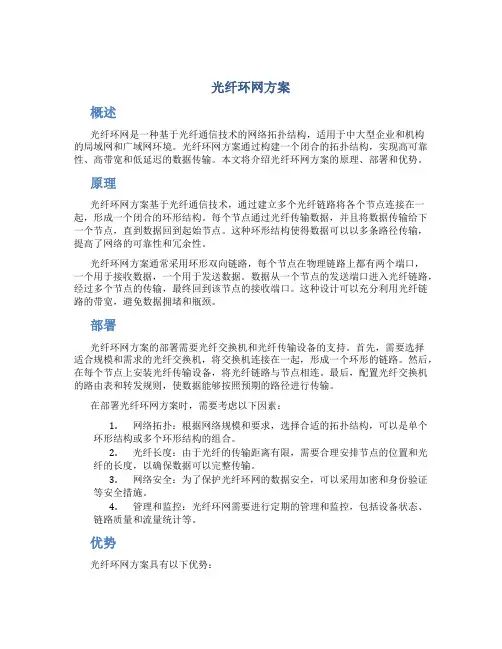

光纤环网方案概述光纤环网是一种基于光纤通信技术的网络拓扑结构，适用于中大型企业和机构的局域网和广域网环境。
光纤环网方案通过构建一个闭合的拓扑结构，实现高可靠性、高带宽和低延迟的数据传输。
本文将介绍光纤环网方案的原理、部署和优势。
原理光纤环网方案基于光纤通信技术，通过建立多个光纤链路将各个节点连接在一起，形成一个闭合的环形结构。
每个节点通过光纤传输数据，并且将数据传输给下一个节点，直到数据回到起始节点。
这种环形结构使得数据可以以多条路径传输，提高了网络的可靠性和冗余性。
光纤环网方案通常采用环形双向链路，每个节点在物理链路上都有两个端口，一个用于接收数据，一个用于发送数据。
数据从一个节点的发送端口进入光纤链路，经过多个节点的传输，最终回到该节点的接收端口。
这种设计可以充分利用光纤链路的带宽，避免数据拥堵和瓶颈。
部署光纤环网方案的部署需要光纤交换机和光纤传输设备的支持。
首先，需要选择适合规模和需求的光纤交换机，将交换机连接在一起，形成一个环形的链路。
然后，在每个节点上安装光纤传输设备，将光纤链路与节点相连。
最后，配置光纤交换机的路由表和转发规则，使数据能够按照预期的路径进行传输。
在部署光纤环网方案时，需要考虑以下因素：1.网络拓扑：根据网络规模和要求，选择合适的拓扑结构，可以是单个环形结构或多个环形结构的组合。
2.光纤长度：由于光纤的传输距离有限，需要合理安排节点的位置和光纤的长度，以确保数据可以完整传输。
3.网络安全：为了保护光纤环网的数据安全，可以采用加密和身份验证等安全措施。
4.管理和监控：光纤环网需要进行定期的管理和监控，包括设备状态、链路质量和流量统计等。
优势光纤环网方案具有以下优势：1.高可靠性：光纤环网采用闭合的环形结构，即使某一条光纤出现故障，数据依然可以通过其他路径传输，保证网络的持续运行。
2.高带宽：光纤传输具有高带宽和低延迟的特点，可以满足大规模数据传输和实时应用的需求。
3.灵活性：光纤环网可以根据需要进行扩展和调整，添加新的节点或改变链路布局，方便适应不同的网络环境和需求。

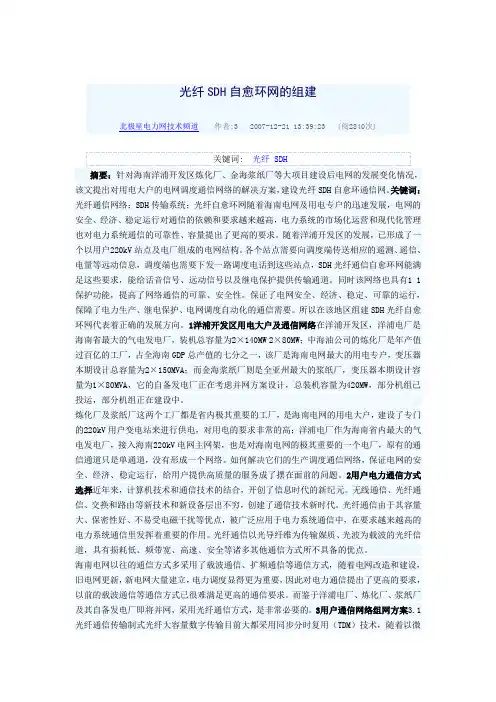

光纤SDH自愈环网的组建北极星电力网技术频道作者:3 2007-12-21 13:39:23 (阅2840次)关键词: 光纤SDH摘要：针对海南洋浦开发区炼化厂、金海浆纸厂等大项目建设后电网的发展变化情况，该文提出对用电大户的电网调度通信网络的解决方案，建设光纤SDH自愈环通信网。
关键词：光纤通信网络；SDH传输系统；光纤自愈环网随着海南电网及用电专户的迅速发展，电网的安全、经济、稳定运行对通信的依赖和要求越来越高，电力系统的市场化运营和现代化管理也对电力系统通信的可靠性、容量提出了更高的要求。
随着洋浦开发区的发展，已形成了一个以用户220kV站点及电厂组成的电网结构。
各个站点需要向调度端传送相应的遥测、遥信、电量等远动信息，调度端也需要下发一路调度电话到这些站点，SDH光纤通信自愈环网能满足这些要求，能给话音信号、远动信号以及继电保护提供传输通道。
同时该网络也具有1 1保护功能，提高了网络通信的可靠、安全性。
保证了电网安全、经济、稳定、可靠的运行，保障了电力生产、继电保护、电网调度自动化的通信需要。
所以在该地区组建SDH光纤自愈环网代表着正确的发展方向。
1洋浦开发区用电大户及通信网络在洋浦开发区，洋浦电厂是海南省最大的气电发电厂，装机总容量为2×140MW 2×80MW；中海油公司的炼化厂是年产值过百亿的工厂，占全海南GDP总产值的七分之一，该厂是海南电网最大的用电专户，变压器本期设计总容量为2×150MVA；而金海浆纸厂则是全亚州最大的浆纸厂，变压器本期设计容量为1×80MVA，它的自备发电厂正在考虑并网方案设计，总装机容量为420MW，部分机组已投运，部分机组正在建设中。
炼化厂及浆纸厂这两个工厂都是省内极其重要的工厂，是海南电网的用电大户，建设了专门的220kV用户变电站来进行供电，对用电的要求非常的高；洋浦电厂作为海南省内最大的气电发电厂，接入海南220kV电网主网架，也是对海南电网的极其重要的一个电厂，原有的通信通道只是单通道，没有形成一个网络。

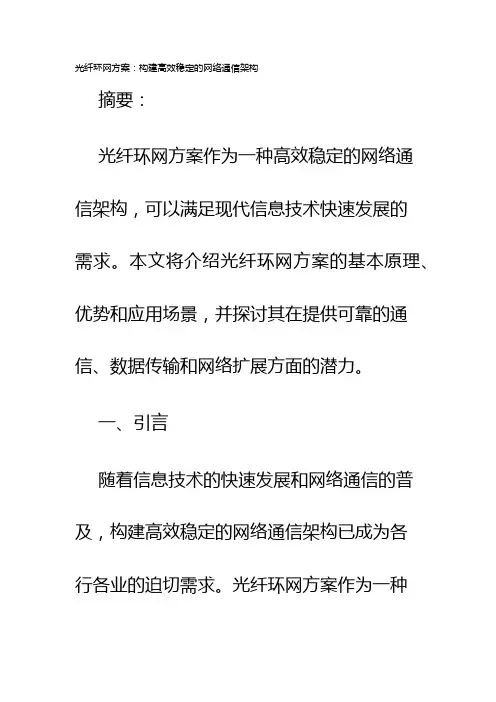

光纤环网方案：构建高效稳定的网络通信架构摘要：光纤环网方案作为一种高效稳定的网络通信架构，可以满足现代信息技术快速发展的需求。
本文将介绍光纤环网方案的基本原理、优势和应用场景，并探讨其在提供可靠的通信、数据传输和网络扩展方面的潜力。
一、引言随着信息技术的快速发展和网络通信的普及，构建高效稳定的网络通信架构已成为各行各业的迫切需求。
光纤环网方案作为一种先进的通信架构，具有传输速度快、带宽大、抗干扰能力强等优点，被越来越多的企业采用。
本文将分析光纤环网方案的核心原理和具体应用，全面介绍光纤环网方案的发展潜力以及应对未来网络通信挑战的能力。
二、光纤环网方案的基本原理光纤环网方案是一种基于光纤通信技术的分布式拓扑结构，包括主干光缆、接入设备、交换设备等组成。
其基本原理是通过主干光缆将多个光纤节点连接起来，实现高速、稳定的数据传输。
在光纤环网方案中，每个节点都可以直接与其他节点进行通信，形成一个闭合的环状结构。
这种结构不仅能够提供高效的数据传输速度，还能够实现容错性能和弹性扩展能力。
三、光纤环网方案的优势1. 高速传输：光纤环网方案采用光纤通信技术，具有高速传输的特点。
相比传统的铜缆通信，光纤传输速度更快，可以满足大数据传输和高带宽需求。
2. 大带宽：光纤环网方案可以提供更大的带宽，能够支持多用户同时进行数据传输。
这对于需要大量数据传输的企业和机构非常重要。
3. 抗干扰能力强：光纤通信具有抗干扰能力强的特点，可以更好地保障通信质量。
与传统的铜缆通信相比，光纤环网方案在长距离传输和电磁干扰方面表现更加优越。
4. 弹性扩展能力：光纤环网方案能够支持网络的弹性扩展。
当网络中新增节点时，可以方便地连接到现有的环状结构中，而不需要对整个网络进行重构。
四、光纤环网方案的应用场景光纤环网方案被广泛应用于各个行业，特别是对于对网络通信质量要求较高的企业和机构来说，其应用场景更为广泛。
下面将介绍几个主要的应用场景：1. 金融行业：由于金融行业对网络通信的要求非常高，需要实时处理和传输海量数据，因此光纤环网方案成为金融机构的首选。
环网光纤主干线配线表（一）网络公司—人武部—阿姆斯—广电新楼方向96D（兰橙绿管）人武部配线箱阿姆斯配线箱广电新楼配线箱WR101 96D兰管-兰RW 1 RA 1 64D兰管-兰AR 1 AG 1 96D兰管-兰GA 101 102 橙橙橙102103 绿绿绿103104 棕棕棕104105 灰灰灰105106 白白白106107 红红红107108 黑黑黑108109 黄黄黄109110 紫紫紫110111 粉红粉红粉红111112 浅兰浅兰浅兰112WR 201 96D橙管-兰RW 2 RA 2 64D橙管-兰AR2 AG2 96D橙管-兰GA 201 202 橙橙橙202203 绿绿绿203204 棕棕棕204205 灰灰灰205206 白白白206207 红红红207208 黑黑黑208209 黄黄黄209210 紫紫紫210211 粉红粉红粉红211212 浅兰浅兰浅兰212WR 301 96D绿管-兰RW 3 RA 3 64D绿管-兰AR 3 AG 3 96D绿管-兰GA 301 302 橙橙橙302303 绿绿绿303304 棕棕棕304305 灰灰灰305306 白白白306307 红红红307308 黑黑黑308309 黄黄黄309310 紫紫紫310311 粉红粉红粉红311312 浅兰浅兰浅兰312环网光纤主干线配线表（二）网络公司—人武部—阿姆斯—广电新楼方向96D（棕灰白管）人武部配线箱阿姆斯配线箱广电新楼配线箱WR 401 96D棕管-兰RW4 RA4 64D棕管-兰AR 401 AG401 96D棕管-兰GA 401 402 橙橙402 402 橙402403 绿绿403 403 绿403404 棕棕404 404 棕404405 灰灰405 405 灰405406 白白406 406 白406407 红红407 407 红407408 黑黑408 408 黑408409 黄黄409 409 黄409410 紫紫410 410 紫410411 粉红粉红411 411 粉红411412 浅兰浅兰412 412 浅兰412WR 501 96D灰管-兰RW501 RA501 64D灰管-兰AR5 AG5 96D灰管-兰GA501 502 橙502 502 橙橙502503 绿503 503 绿绿503504 棕504 504 棕棕504505 灰505 505 灰灰505506 白506 506 白白506507 红507 507 红红507508 黑508 508 黑黑508509 黄509 509 黄黄509510 紫510 510 紫紫510511 粉红511 511 粉红粉红511512 浅兰512 512 浅兰浅兰512WR 601 96D白管-兰RW6 RA6 64D白管-兰AR601 AG601 96D白管-兰GA 601 602 橙橙602 602 橙602603 绿绿603 603 绿603604 棕棕604 604 棕604605 灰RW 605 605 灰605606 白606 606 白606607 红607 607 红607608 黑608 608 黑608609 黄609 609 黄609610 紫610 610 紫610611 粉红611 611 粉红611612 浅兰612 612 浅兰612环网光纤主干线配线表（三）网络公司—人武部—阿姆斯—广电新楼方向96D（红黑管）人武配线箱阿姆斯配线箱广电新楼配线箱WR701 96D红管-兰RW701 AG 701 96D红管-兰GA701 702 橙702 702 橙7027 03 绿703 703 绿703704 棕704 704 棕704705 灰705 705 灰705706 白706 706 白706707 红707 707 红707708 黑708 708 黑708709 黄709 709 黄709710 紫710 710 紫710711 粉红711 711 粉红711712 浅兰712 712 浅兰712WR801 6D黑管-兰RW 801 AG 801 96D黑管-兰GA801 802 橙802 802 橙802803 绿803 803 绿803804 棕804 804 棕804805 灰805 805 灰805806 白806 806 白806807 红807 807 红807808 黑808 808 黑808809 黄809 809 黄809810 紫810 810 紫810811 粉红811 811 粉红811812 浅兰812 812 浅兰812环网光纤主干线配线表（四）网络公司—水泥厂—广电新楼方向96D（兰橙绿管）水泥厂配线箱广电新楼配线箱WS101 96D兰管-兰SW101 SG 101 96D兰管-兰GS101 102 橙102 102 橙102103 绿103 103 绿103104 棕104 104 棕104105 灰105 105 灰105106 白106 106 白106107 红107 107 红107108 黑108 108 黑108109 黄109 109 黄109110 紫110 110 紫110111 粉红111 111 粉红111112 浅兰112 112 浅兰112WS201 96D橙管-兰SW2 SG2 96D橙管-兰GS201 202 橙橙202203 绿绿203204 棕棕204205 灰灰205206 白白206207 红红207208 黑黑208209 黄黄209210 紫紫210211 粉红粉红211212 浅兰浅兰212WS301 96D绿管-兰SW3 SG3 96D绿管-兰GS301 302 橙橙302303 绿绿303304 棕棕304305 灰灰305306 白白306307 红红307308 黑黑308309 黄黄309310 紫紫310311 粉红粉红311312 浅兰浅兰312环网光纤主干线配线表（五）网络公司—水泥厂—广电新楼方向96D（棕灰白管）水泥厂配线箱广电新楼配线箱WS401 96D棕管-兰SW4 SG4 96D棕管-兰GS401 402 橙橙402403 绿绿403404 棕棕404405 灰灰405406 白白406407 红红407408 黑黑408409 黄黄409410 紫紫410411 粉红粉红411412 浅兰浅兰412WS501 96D灰管-兰SW5 SG5 96D灰管-兰GS501 502 橙橙502503 绿绿503504 棕棕504505 灰灰505506 白白506507 红红507508 黑黑508509 黄黄509510 紫紫510511 粉红粉红511512 浅兰浅兰512WS601 9 6D白管-兰SW6 SG6 96D白管-兰GS601 602 橙橙602603 绿绿603604 棕棕604605 灰灰605606 白白606607 红红607608 黑黑608609 黄黄609610 紫紫610611 粉红粉红611612 浅兰浅兰612环网光纤主干线配线表（六）网络公司—水泥厂—广电新楼方向96D（红黑管）水泥厂配线箱广电新楼配线箱WS701 96D红管-兰SW7 SG7 96D红管-兰GS701 702 橙橙702703 绿绿703704 棕棕704705 灰灰705706 白白706707 红红707708 黑黑708709 黄黄709710 紫紫710711 粉红粉红711712 浅兰浅兰712WS801 96D黑管-兰SW8 SG8 96D黑管-兰GS801 802 橙橙802803 绿绿803804 棕棕804805 灰灰805806 白白806807 红红807808 黑黑808809 黄黄809810 紫紫810811 粉红粉红811812 浅兰浅兰812。
