ArcGIS地图制图教程—超详细【值得推荐】参加⼯作，除了平时出差，⼤部分时间都在使⽤ArcGIS处理数据、制图，在此，先将⼀些制图的⼩⼼得撰写出来，希望能与各位共同交流。

1 数据准备：点、线、⾯等⽮量数据、栅格数据的准备等（下⼀更会详细介绍数据处理等⽅⾯的内容）；2 加载数据：打开ArcGIS软件，加载需要出图的数据，如下图1：加载了新疆北疆地区的栅格数据、⼀些县市、主要居民点位置⽮量数据（数据来源：国家基础地理信息库）；图13 数据渲染：数据加载完成之后，如果只是以这种形式去制图，很不美观，因此，在此之前需要对数据进⾏渲染。

双击左侧图层列表中红⾊框内的渲染图符号，如图2左；出现如图2右，在弹出的图符号设置的对话框内，可以选择图符号的样式、⼤⼩、颜⾊等信息；图2如果只对点、线、⾯数据进⾏统⼀图符号渲染，就可以基本按上述思路去设置，栅格数据渲染更加简单，单击现有渲染图符号，进⾏颜⾊条带选择就OK了。

但在此处提⼀下：（1）如果需要根据某些县市名称不同，⽽对点、线、⾯进⾏不同符号渲染，则应选中图层，右键属性“Properties”，点击“Symbology”选项卡，然⽽点击“Categories”，在右侧Value Field选择分类显⽰的字段，之后下⾯Add All Values，就会以不同颜⾊来渲染不同要素，见图3；图3（2）如果需要对每个要素进⾏标注，则在图3界⾯中点击Labels选项卡(图4)，左上⾓蓝⾊框内的单选框⼀定要打√，否则不显⽰标注；下⾯红⾊框内的Label Field为需要标注的字段，本⽂以标注名称为例；Text Symbol可以设置标注的字体样式、⼤⼩、颜⾊等；图4地图渲染⽅式众多，写的就是⼀些常⽤的，多⽤⼀⽤，多去尝试下，就知道咋回事了，要知道“软件是经得起折腾的！”，更多⼲货敬请关注：GIS前沿下⾯是渲染过后的地图显⽰，见图5。

图54 地图制图啰嗦了这么久，到主题了~~~单击菜单“View——Layout View”，或者点击图5中红⾊框内的快捷按钮，都可以切换到地图制图模块（图6）；图64.1 制图纸张的设置单击菜单“File——Page and Print Setup”，见图7，图7上⾯的红⾊框内是选择系统⾃带的纸张⼤⼩，下⾯的红⾊框内是⾃定义纸张⼤⼩，这些设置看个⼈制图需求；图74.2 添加地图图件信息地图图件信息包括：指北针、图例、⽐例尺、图名、经纬⽹格、制图⼈、制图单位、制图时间等，其中图名、指北针、图例、⽐例尺、经纬⽹格⼀般是必不可少的图件！4.2.1 添加指北针、⽐例尺单击菜单“Insert——North Arrow”，选择合适的指北针，点击OK就可以将指北针添加到制图区域；或者Insert——Scale bar，选择合适的⽐例尺，点击OK即可。

ArcGIS地图制作操作实例在当今数字化的时代，地图不再仅仅是纸质的导航工具，而是包含丰富信息和强大分析功能的重要数据载体。

ArcGIS 作为一款功能强大的地理信息系统软件，为我们提供了丰富的工具和方法来制作高质量的地图。

接下来，我将通过一个具体的实例，为您详细介绍 ArcGIS 地图的制作过程。

假设我们要制作一个某城市公园分布的地图，以便为城市规划和市民休闲提供参考。

首先，我们需要准备数据。

数据的来源可以是多种多样的，比如政府部门提供的地理数据、实地测量的数据或者从互联网上获取的开源数据。

对于这个例子，我们可能需要获取该城市的行政区划图、公园的位置和边界数据等。

在 ArcGIS 中，将收集到的数据导入到软件中。

导入数据的操作相对简单，通常可以通过“添加数据”按钮来实现。

导入后，我们可以在“内容列表”中看到这些数据层。

接下来，对数据进行预处理。

这可能包括检查数据的准确性和完整性，纠正可能存在的错误，比如坐标偏差或者属性信息不准确。

同时，根据需要对数据进行分类和编码，以便后续的制图操作。

然后，开始进行地图的符号化。

符号化是赋予地图数据以直观的视觉表现形式的过程。

对于公园数据，可以选择用绿色的多边形来表示公园的范围。

在 ArcGIS 中，可以通过双击数据层，在弹出的“图层属性”对话框中选择“符号系统”选项卡来进行符号化设置。

设置好符号后，我们需要添加地图的标注。

标注可以帮助读者更清楚地理解地图所表达的信息。

对于公园，可以标注其名称。

在“图层属性”的“标注”选项卡中，可以设置标注的字体、大小、颜色等属性。

地图的布局设计也非常重要。

选择合适的地图比例尺、地图方向，并添加地图标题、图例、指北针等地图元素。

这些元素的添加可以使地图更加完整和易于理解。

在 ArcGIS 的“布局视图”中，可以方便地进行这些操作。

在地图制作过程中，还可以根据需要添加一些分析功能。

比如，计算每个行政区内公园的数量和面积，以评估公园分布的均衡性。

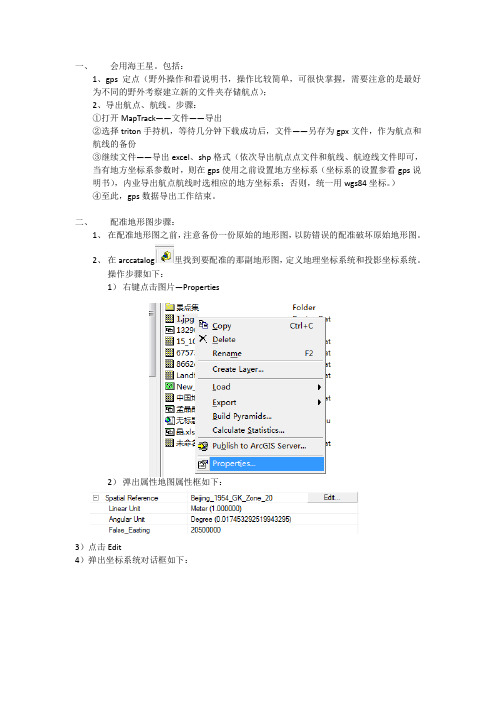

一、会用海王星。

包括：
1、gps定点（野外操作和看说明书，操作比较简单，可很快掌握，需要注意的是最好
为不同的野外考察建立新的文件夹存储航点）；
2、导出航点、航线。

步骤：
①打开MapTrack——文件——导出
②选择triton手持机，等待几分钟下载成功后，文件——另存为gpx文件，作为航点和
航线的备份
③继续文件——导出excel、shp格式（依次导出航点点文件和航线、航迹线文件即可，
当有地方坐标系参数时，则在gps使用之前设置地方坐标系（坐标系的设置参看gps说明书），内业导出航点航线时选相应的地方坐标系；否则，统一用wgs84坐标。

）
④至此，gps数据导出工作结束。

二、配准地形图步骤：
1、在配准地形图之前，注意备份一份原始的地形图，以防错误的配准破坏原始地形图。

2、在arccatalog里找到要配准的那副地形图，定义地理坐标系统和投影坐标系统。

操作步骤如下：
1）右键点击图片—Properties
2）弹出属性地图属性框如下：
3）点击Edit
4）弹出坐标系统对话框如下：
5）点select弹出对话框如下，按照地形图上的坐标系统选择地理坐标系统
Beijing54或者Xinan80
和投影坐标系统
注：关于坐标系统的原理，学习文章第七章，7.6有相应的实例讲解，可进行学习。

如何利用地理信息系统进行地图制作和发布地理信息系统（GIS）是一种强大的工具，可用于收集、管理、分析和展示地理数据。

利用GIS，我们可以制作出精美、准确的地图，并将其发布给其他人使用。

本文将探讨如何利用GIS进行地图制作和发布的步骤和技巧。

一、数据收集和准备在制作地图之前，我们需要收集和准备地理数据。

这些数据可以来自各种来源，包括卫星图像、测量数据、地图和现场勘测。

我们可以使用GIS软件加载、管理和处理这些数据。

在收集数据时，需要保证数据的准确性和完整性，以确保最终制作的地图具有高质量和可靠性。

二、地图制作1. 数据编辑和处理在GIS软件中，我们可以对收集到的地理数据进行编辑和处理，以满足地图制作的需求。

这包括对数据进行清理、筛选、合并、裁剪和转换等操作。

通过这些操作，我们可以选择和提取需要的数据，并消除不必要的冗余信息。

2. 地图符号化地图符号化是地图制作中的关键步骤之一。

通过GIS软件的符号化功能，我们可以给地理要素添加符号、颜色、标签，以将数据以最佳形式呈现在地图上。

符号化可以使地图更具可读性和吸引力，并帮助用户理解地图所呈现的信息。

3. 制图布局和设计制图布局和设计是地图制作的另一重要方面。

我们可以选择适当的地图比例尺、坐标系统和页面大小，以及添加边框、指北针、比例尺和图例等元素，使地图更加完整和可读。

在设计地图时，需要考虑用户的使用习惯和需求，以确保地图易于理解和使用。

4. 地图标注和注释地图标注和注释是地图制作的最后一步。

通过给地图添加标签、注释和描述，可以进一步增强地图的信息传达能力。

标注和注释需要准确、简洁、明了，以便用户能够快速理解地图所表达的含义。

三、地图发布和共享在地图制作完成后，我们可以使用GIS软件将地图发布和共享给他人。

以下是几种常见的地图发布方式。

1. 输出为图像文件我们可以将地图输出为常见的图像格式，如JPEG、PNG或TIFF，以便在各种平台和设备上使用。

输出图像文件可以直接在电脑、手机、平板等设备上查看和使用，方便用户随时获取需要的地理信息。

基于ArcGIS的航行路线制作方法作者：杨一曼陈晨来源：《科学与财富》2017年第24期摘要：本文介绍了利用地理信息系统软件ArcGIS，根据航行过程中获取点的GPS点，制作航行路线图的方法。

基于ArcGIS制作的航行路线图定位精确、可靠性高、软件操作简单，不需要掌握大量的软件操作。

关键词：ArcGIS；航行路线；GPS坐标1 引言从古至今，海上航行都是一个热门话题，从迪亚士、哥伦布到麦哲伦。

现在，各种海上航行路线也层出不穷，例如世界海运航线图等。

这些路线都是一些常用的规划路线。

但是随着舰艇等出海航行任务的出现，这些规划路线就存在着一定的局限性。

航任务一般都是走访友好国家，航行路线具有不确定性。

因此根据不同需求制作不同的航行路线图有十分重要的意义。

本文基于ArcGIS，利用航行过程中的GPS坐标点位，进行航行路线制作。

2 软件介绍ArcGIS是美国环境系统研究所ESRI（Environment System ResearchIinstitute）开发的GIS 软件，是世界范围内应用最广泛的软件，也是我国GIS领域常用的商业软件。

ArcGIS具有强大的空间数据处理功能，可以用来创建和使用地图、编辑地理数据、管理数据库中的地理信息、分析地理信息、共享和显示地理信息等。

本文主要利用ArcGIS的数据输入、编辑处理和制图输出功能。

3 航行路线图制作步骤基于ArcGIS的航行路线图制作方法主要为数据获取、数据输入、数据编辑与处理、地图整饰和地图输出。

基本流程如图1所示图1.航线路线制作步骤（1）数据收集制作航行图需要的数据主要为底图和GPS定位数据。

底图数据可以是矢量数据，也可以是栅格数据。

矢量数据可以选择各大洲的边界数据，数据量小，信息量也相对较小。

栅格数据可以是扫描数字化的全球底图，信息量相对丰富，但同时数据量也较大。

制图过程中应根据实际的成图需要选择合适的底图。

航海设备中具有GPS定位功能，航行过程中会进行实时定位。
