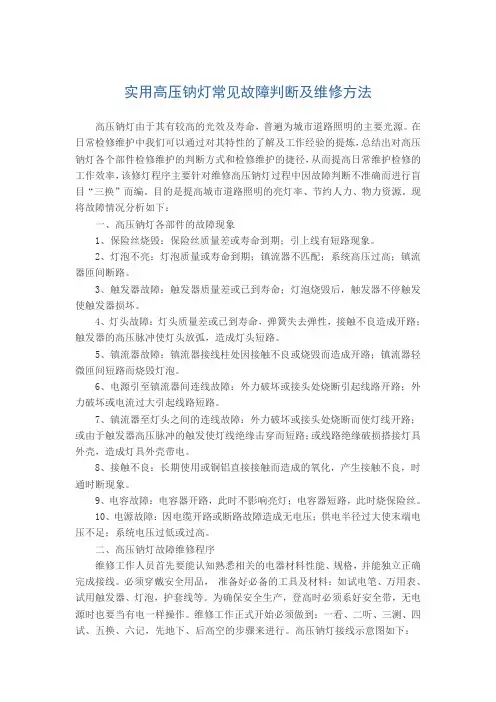

实用高压钠灯常见故障判断及维修方法高压钠灯由于其有较高的光效及寿命,普遍为城市道路照明的主要光源。
在日常检修维护中我们可以通过对其特性的了解及工作经验的提炼,总结出对高压钠灯各个部件检修维护的判断方式和检修维护的捷径,从而提高日常维护检修的工作效率,该修灯程序主要针对维修高压钠灯过程中因故障判断不准确而进行盲目“三换”而编。
目的是提高城市道路照明的亮灯率、节约人力、物力资源。
现将故障情况分析如下:一、高压钠灯各部件的故障现象1、保险丝烧毁:保险丝质量差或寿命到期;引上线有短路现象。
2、灯泡不亮:灯泡质量或寿命到期;镇流器不匹配;系统高压过高;镇流器匝间断路。
3、触发器故障:触发器质量差或已到寿命;灯泡烧毁后,触发器不停触发使触发器损坏。
4、灯头故障:灯头质量差或已到寿命,弹簧失去弹性,接触不良造成开路;触发器的高压脉冲使灯头放弧,造成灯头短路。
5、镇流器故障:镇流器接线柱处因接触不良或烧毁而造成开路;镇流器轻微匝间短路而烧毁灯泡。
6、电源引至镇流器间连线故障:外力破坏或接头处烧断引起线路开路;外力破坏或电流过大引起线路短路。
7、镇流器至灯头之间的连线故障:外力破坏或接头处烧断而使灯线开路;或由于触发器高压脉冲的触发使灯线绝缘击穿而短路;或线路绝缘破损搭接灯具外壳,造成灯具外壳带电。
8、接触不良:长期使用或铜铝直接接触而造成的氧化,产生接触不良,时通时断现象。
9、电容故障:电容器开路,此时不影响亮灯;电容器短路,此时烧保险丝。
10、电源故障:因电缆开路或断路故障造成无电压;供电半径过大使末端电压不足;系统电压过低或过高。
二、高压钠灯故障维修程序维修工作人员首先要能认知熟悉相关的电器材料性能、规格,并能独立正确完成接线。
必须穿戴安全用品,准备好必备的工具及材料:如试电笔、万用表、试用触发器、灯泡,护套线等。
为确保安全生产,登高时必须系好安全带,无电源时也要当有电一样操作。
维修工作正式开始必须做到:一看、二听、三测、四试、五换、六记,先地下、后高空的步骤来进行。

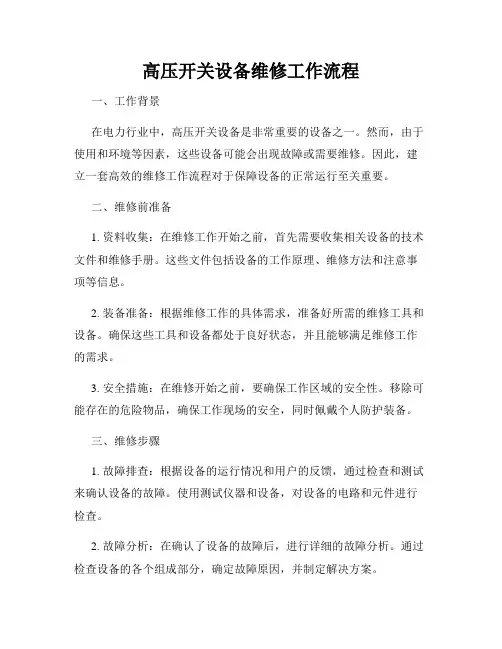

高压开关设备维修工作流程一、工作背景在电力行业中,高压开关设备是非常重要的设备之一。
然而,由于使用和环境等因素,这些设备可能会出现故障或需要维修。
因此,建立一套高效的维修工作流程对于保障设备的正常运行至关重要。
二、维修前准备1. 资料收集:在维修工作开始之前,首先需要收集相关设备的技术文件和维修手册。
这些文件包括设备的工作原理、维修方法和注意事项等信息。
2. 装备准备:根据维修工作的具体需求,准备好所需的维修工具和设备。
确保这些工具和设备都处于良好状态,并且能够满足维修工作的需求。
3. 安全措施:在维修开始之前,要确保工作区域的安全性。
移除可能存在的危险物品,确保工作现场的安全,同时佩戴个人防护装备。
三、维修步骤1. 故障排查:根据设备的运行情况和用户的反馈,通过检查和测试来确认设备的故障。
使用测试仪器和设备,对设备的电路和元件进行检查。
2. 故障分析:在确认了设备的故障后,进行详细的故障分析。
通过检查设备的各个组成部分,确定故障原因,并制定解决方案。
3. 维修方案制定:根据故障分析的结果,制定合适的维修方案。
包括所需的材料、人力和时间等方面的考虑。
4. 维修操作:根据维修方案,进行设备的修复和更换。
确保操作过程安全可靠,并按照先后次序进行操作。
在更换部件时,要注意使用合适的工具和方法。
5. 功能测试:在完成设备的修复后,进行功能测试以验证修复效果。
确保设备正常工作,并符合规定的技术指标。
6. 文件记录:在维修工作完成后,要对整个维修过程进行记录。
包括故障描述、维修步骤、使用的材料和工具等信息。
这些记录有助于今后的设备维护和改进。
四、工作后处理1. 清理工作区域:在维修工作结束后,要及时清理工作现场。
清除残留的工具和材料,确保工作区域的整洁和安全。
2. 设备交接:如果维修工作由多人团队完成,需要进行设备的交接工作。
确保相关的文件和信息的顺利交接,以便下一步的工作进行。
3. 故障分析和改进:根据维修过程中的故障和经验,进行故障分析和改进。

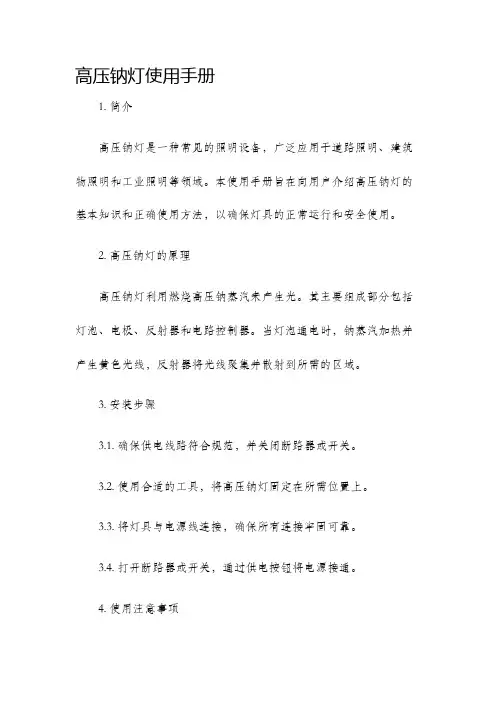

高压钠灯使用手册1. 简介高压钠灯是一种常见的照明设备,广泛应用于道路照明、建筑物照明和工业照明等领域。
本使用手册旨在向用户介绍高压钠灯的基本知识和正确使用方法,以确保灯具的正常运行和安全使用。
2. 高压钠灯的原理高压钠灯利用燃烧高压钠蒸汽来产生光。
其主要组成部分包括灯泡、电极、反射器和电路控制器。
当灯泡通电时,钠蒸汽加热并产生黄色光线,反射器将光线聚集并散射到所需的区域。
3. 安装步骤3.1. 确保供电线路符合规范,并关闭断路器或开关。
3.2. 使用合适的工具,将高压钠灯固定在所需位置上。
3.3. 将灯具与电源线连接,确保所有连接牢固可靠。
3.4. 打开断路器或开关,通过供电按钮将电源接通。
4. 使用注意事项4.1. 不要将高压钠灯安装在易燃物体附近或高温环境中。
4.2. 在更换灯泡时,确保断开断路器或开关,以避免电击风险。
4.3. 避免将高压钠灯暴露在湿气中,以防止灯具损坏。
4.4. 定期对灯具进行清洁和检查,确保灯泡表面清洁以获得最佳的照明效果。
4.5. 在灭灯后,等待灯泡冷却后再进行维护和更换。
5. 故障排除5.1. 如果高压钠灯无法启动,请检查电源是否正常连接。
5.2. 如果灯泡闪烁或发出噪音,可能是电源电压不稳定或灯泡老化,建议更换灯泡或调整电源电压。
5.3. 如果灯具发生漏电或不正常发热,请立即关闭电源并寻求专业的维修服务。
6. 注意事项6.1. 请勿尝试自行维修或改装高压钠灯,以免造成人身伤害或设备损坏。
6.2. 在严苛的工作环境下使用高压钠灯时,请保证灯具的防尘和防水性能。
6.3. 在灯泡寿命结束后,建议将其送至指定的环保回收站进行处理。
7. 保养与维护7.1. 定期检查灯具的电源线和电路控制器是否正常。
7.2. 清洁灯具外壳和反射器,以确保灯具的散热效果。
7.3. 根据灯泡的寿命和使用情况,及时更换老化的灯泡。
7.4. 在进行任何维修或保养工作之前,请确保灯具已经断开电源。
总结高压钠灯是一种高效且可靠的照明设备,正确使用和维护可以确保其长时间稳定运行。

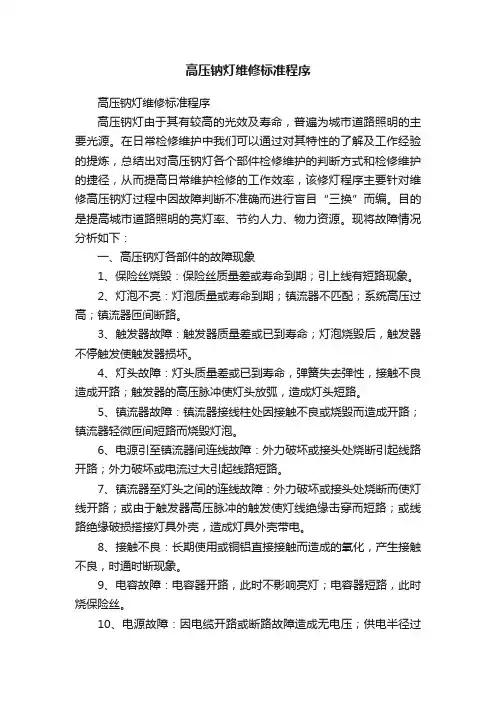

高压钠灯维修标准程序高压钠灯维修标准程序高压钠灯由于其有较高的光效及寿命,普遍为城市道路照明的主要光源。
在日常检修维护中我们可以通过对其特性的了解及工作经验的提炼,总结出对高压钠灯各个部件检修维护的判断方式和检修维护的捷径,从而提高日常维护检修的工作效率,该修灯程序主要针对维修高压钠灯过程中因故障判断不准确而进行盲目“三换”而编。
目的是提高城市道路照明的亮灯率、节约人力、物力资源。
现将故障情况分析如下:一、高压钠灯各部件的故障现象1、保险丝烧毁:保险丝质量差或寿命到期;引上线有短路现象。
2、灯泡不亮:灯泡质量或寿命到期;镇流器不匹配;系统高压过高;镇流器匝间断路。
3、触发器故障:触发器质量差或已到寿命;灯泡烧毁后,触发器不停触发使触发器损坏。
4、灯头故障:灯头质量差或已到寿命,弹簧失去弹性,接触不良造成开路;触发器的高压脉冲使灯头放弧,造成灯头短路。
5、镇流器故障:镇流器接线柱处因接触不良或烧毁而造成开路;镇流器轻微匝间短路而烧毁灯泡。
6、电源引至镇流器间连线故障:外力破坏或接头处烧断引起线路开路;外力破坏或电流过大引起线路短路。
7、镇流器至灯头之间的连线故障:外力破坏或接头处烧断而使灯线开路;或由于触发器高压脉冲的触发使灯线绝缘击穿而短路;或线路绝缘破损搭接灯具外壳,造成灯具外壳带电。
8、接触不良:长期使用或铜铝直接接触而造成的氧化,产生接触不良,时通时断现象。
9、电容故障:电容器开路,此时不影响亮灯;电容器短路,此时烧保险丝。
10、电源故障:因电缆开路或断路故障造成无电压;供电半径过大使末端电压不足;系统电压过低或过高。
二、高压钠灯故障维修程序维修工作人员首先要能认知熟悉相关的电器材料性能、规格,并能独立正确完成接线。
必须穿戴安全用品,准备好必备的工具及材料:如试电笔、万用表、试用触发器、灯泡,护套线等。
为确保安全生产,登高时必须系好安全带,无电源时也要当有电一样操作。
维修工作正式开始必须做到:一看、二听、三测、四试、五换、六记,先地下、后高空的步骤来进行。

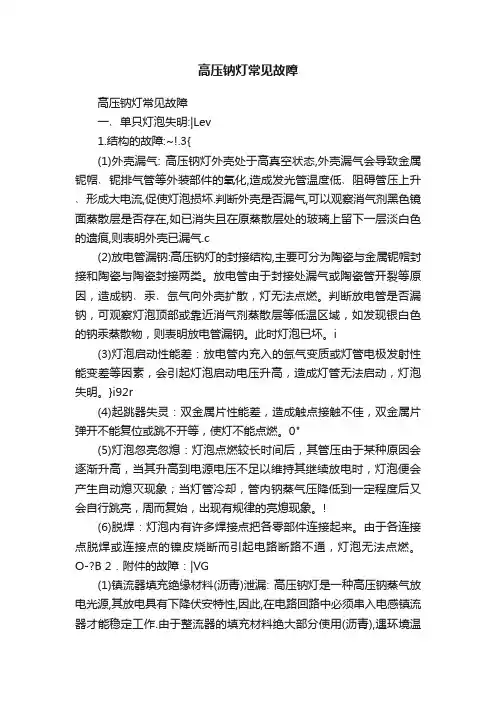

高压钠灯常见故障高压钠灯常见故障一﹑单只灯泡失明:|Lev1.结构的故障:~!.3{(1)外壳漏气: 高压钠灯外壳处于高真空状态,外壳漏气会导致金属铌帽﹑铌排气管等外装部件的氧化,造成发光管温度低﹑阻碍管压上升﹑形成大电流,促使灯泡损坏.判断外壳是否漏气,可以观察消气剂黑色镜面蒸散层是否存在,如已消失且在原蒸散层处的玻璃上留下一层淡白色的遗痕,则表明外壳已漏气.c(2)放电管漏钠:高压钠灯的封接结构,主要可分为陶瓷与金属铌帽封接和陶瓷与陶瓷封接两类。
放电管由于封接处漏气或陶瓷管开裂等原因,造成钠﹑汞﹑氙气向外壳扩散,灯无法点燃。
判断放电管是否漏钠,可观察灯泡顶部或靠近消气剂蒸散层等低温区域,如发现银白色的钠汞蒸散物,则表明放电管漏钠。
此时灯泡已坏。
i(3)灯泡启动性能差:放电管内充入的氙气变质或灯管电极发射性能变差等因素,会引起灯泡启动电压升高,造成灯管无法启动,灯泡失明。
}i92r(4)起跳器失灵:双金属片性能差,造成触点接触不佳,双金属片弹开不能复位或跳不开等,使灯不能点燃。
0"(5)灯泡忽亮忽熄:灯泡点燃较长时间后,其管压由于某种原因会逐渐升高,当其升高到电源电压不足以维持其继续放电时,灯泡便会产生自动熄灭现象;当灯管冷却,管内钠蒸气压降低到一定程度后又会自行跳亮,周而复始,出现有规律的亮熄现象。
!(6)脱焊:灯泡内有许多焊接点把各零部件连接起来。
由于各连接点脱焊或连接点的镍皮烧断而引起电路断路不通,灯泡无法点燃。
O-?B 2.附件的故障:|VG(1)镇流器填充绝缘材料(沥青)泄漏: 高压钠灯是一种高压钠蒸气放电光源,其放电具有下降伏安特性,因此,在电路回路中必须串入电感镇流器才能稳定工作.由于整流器的填充材料绝大部分使用(沥青),遇环境温度较高(超过35℃)时沥青会软化而泄漏,造成镇流器损坏,灯泡失明.9](2)必须根据灯管的光电参数配套使用相应规格的镇流器,否则会缩短灯的使用寿命或启动困难.@U(3)使用外触发器(电子触发器)安装,应尽量靠近灯体,从触发极至灯极的导线不宜过长,最好控制在20米之内.导线太长,会造成严重的高频损失,使灯触发困难而无法点燃.dW(4)熔断器(RL型):因过载或短路故障等原因导致熔丝熔断时,灯泡失明.熔丝截面应能通过1.5倍的灯管工作电流;选的过细,启动时易熔断.C5>(5)灯座:由于受风力或车辆行使时的干扰和震动,造成灯座与灯头间触点松动,接触不良灯泡失明.灯座漏电间隙小(约6毫米),启动时,在镇流器两端产生的脉冲高压较高(约3000伏),会造成灯座间闪络(窜火),导致灯座内弹簧触片受热消失弹性而使弹簧触片与灯头接触不良,灯泡失明.#32.路灯引下线故障:,c"}(1)引下线与灯头线接线处的铜铝接头氧化或接线松动,造成接触不良,灯泡失明.rn"(2)路灯引下线或灯头线有断路或短路.UL_I*二﹑大批灯泡失明:201.控制设备:w;H\E&(1)路灯接触器损坏.>0h(2)路灯接触器进出线桩头前熔丝熔断.:(3)路灯专用线有断路或短路.f(4)路灯钟点开关或光控开关失灵.Ng<2.电源电压:6(5S,?当波动幅度大于±5%时,不仅灯泡容易产生自熄现象,而且还将缩短灯泡的使用寿命.`。

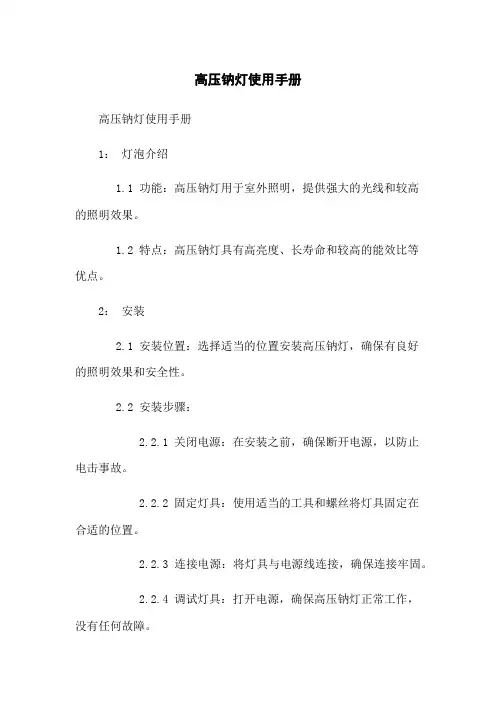

高压钠灯使用手册高压钠灯使用手册1:灯泡介绍1.1 功能:高压钠灯用于室外照明,提供强大的光线和较高的照明效果。
1.2 特点:高压钠灯具有高亮度、长寿命和较高的能效比等优点。
2:安装2.1 安装位置:选择适当的位置安装高压钠灯,确保有良好的照明效果和安全性。
2.2 安装步骤:2.2.1 关闭电源:在安装之前,确保断开电源,以防止电击事故。
2.2.2 固定灯具:使用适当的工具和螺丝将灯具固定在合适的位置。
2.2.3 连接电源:将灯具与电源线连接,确保连接牢固。
2.2.4 调试灯具:打开电源,确保高压钠灯正常工作,没有任何故障。
3:使用3.1 打开/关闭灯具:通过开关控制高压钠灯的开关状态,确保安全使用。
3.2 调节亮度:根据需要,使用亮度调节器来调节高压钠灯的亮度。
3.3 维护灯具:定期清洁灯具表面,确保照明效果和使用寿命稳定。
4:注意事项4.1 避免触摸:在使用高压钠灯时,避免触摸灯泡或灯具表面,以免烫伤。
4.2 防止水浸:高压钠灯是室外照明设备,要避免雨水或其他液体浸泡,以防电击事故。
4.3 温度控制:在使用过程中,确保高压钠灯周围没有过热的物体,以免引起火灾。
5:故障排除5.1 无法打开:检查电源是否正常连接,开关是否打开,确保电流传输畅通。
5.2 亮度不足:检查灯泡是否需要更换,亮度调节器是否正常工作。
6:检修与更换6.1 断电:在检修和更换灯泡之前,务必断开电源,确保安全操作。
6.2 更换灯泡:根据灯具的使用寿命,定期更换灯泡。
6.3 维修:如果遇到严重故障,建议寻求专业帮助或联系厂家进行维修。
7:附件本文档涉及的附件如下:- 高压钠灯规格表- 高压钠灯安装示意图- 高压钠灯维修记录表8:法律名词及注释8.1 高压钠灯:一种采用高压钠灯泡的室外照明设备。
8.2 亮度调节器:用于调节高压钠灯亮度的装置。
8.3 使用寿命:高压钠灯正常运行的时间。
当超过使用寿命时,需要更换灯泡。

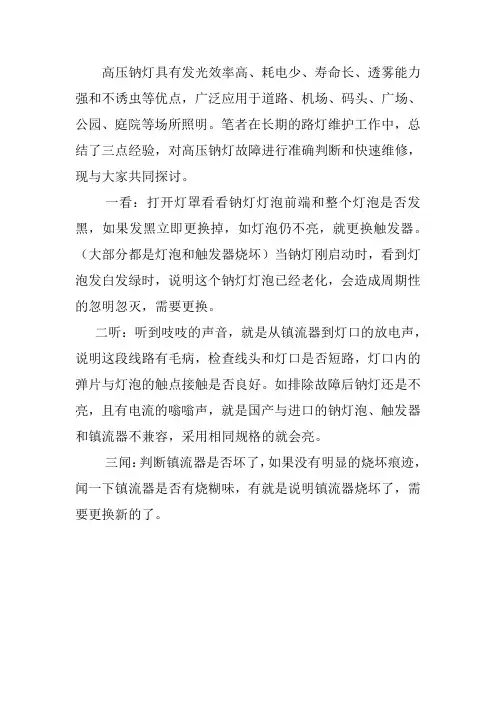

高压钠灯具有发光效率高、耗电少、寿命长、透雾能力强和不诱虫等优点,广泛应用于道路、机场、码头、广场、公园、庭院等场所照明。
笔者在长期的路灯维护工作中,总结了三点经验,对高压钠灯故障进行准确判断和快速维修,现与大家共同探讨。
一看:打开灯罩看看钠灯灯泡前端和整个灯泡是否发黑,如果发黑立即更换掉,如灯泡仍不亮,就更换触发器。
(大部分都是灯泡和触发器烧坏)当钠灯刚启动时,看到灯泡发白发绿时,说明这个钠灯灯泡已经老化,会造成周期性的忽明忽灭,需要更换。
二听:听到吱吱的声音,就是从镇流器到灯口的放电声,说明这段线路有毛病,检查线头和灯口是否短路,灯口内的弹片与灯泡的触点接触是否良好。
如排除故障后钠灯还是不亮,且有电流的嗡嗡声,就是国产与进口的钠灯泡、触发器和镇流器不兼容,采用相同规格的就会亮。
三闻:判断镇流器是否坏了,如果没有明显的烧坏痕迹,闻一下镇流器是否有烧糊味,有就是说明镇流器烧坏了,需要更换新的了。
简述高压维修操作规程高压维修操作规程是指在高压设备的维修和检修过程中,为了保证工作人员的安全和设备的正常运行,所制定的一系列操作规范和流程。
本文将从以下几个方面进行详细介绍:一、高压设备的基本知识1. 高压设备的定义2. 高压设备的分类3. 高压设备的主要构成部分二、高压维修操作规程1. 维修前准备工作2. 维修过程中应注意事项3. 维修后处理工作三、高压设备的安全措施1. 安全防护措施2. 安全用电措施3. 火灾事故应急处理措施四、高压设备维护保养管理1. 日常检查与保养2. 定期检查与保养五、高压设备故障排除方法及技巧1. 故障排除方法概述2. 故障排除技巧六、高压设备维修案例分析一、高压设备的基本知识1. 高压设备的定义:指额定电气电位大于1000V(交流)或1500V (直流)的电气设备。
2. 高压设备的分类:按照用途可以分为发电厂用设备、输配电用设备、工业用设备等;按照结构和工作方式可以分为开关设备、变压器、电缆、绝缘子等。
3. 高压设备的主要构成部分:开关机构、绝缘部件、导电部件和操作机构等。
二、高压维修操作规程1. 维修前准备工作(1)查看维修任务书,了解需要维修的具体内容。
(2)检查维修所需工具和材料是否齐全。
(3)对维修区域进行安全检查,确保没有危险物品或障碍物。
(4)对高压设备进行停电处理,并采取相应的安全措施。
2. 维修过程中应注意事项(1)在进行任何操作之前,必须确认高压设备已经停电并采取相应的安全措施。
(2)在拆卸或更换任何零部件时,必须严格按照规定步骤进行,并使用相应的工具和装置。
(3)在清洗或涂漆时,必须使用符合要求的清洁剂和涂料,并遵守相应的操作规程。
(4)在安装新零部件时,必须进行严格的检查和测试,并确保零部件正确安装。
(5)在维修过程中,必须遵守各项安全操作规程,如穿戴防护用品、使用工具时保持稳定等。
3. 维修后处理工作(1)对维修过程中产生的废弃物和污染物进行分类处理,并妥善存放或处理。

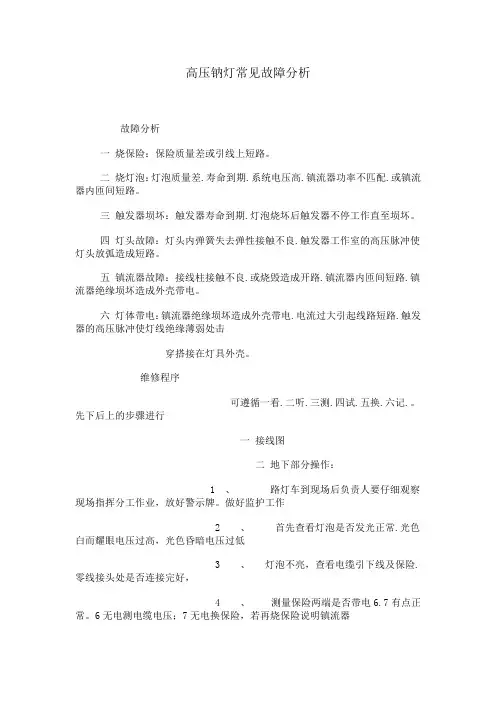

高压钠灯常见故障分析故障分析一烧保险:保险质量差或引线上短路。
二烧灯泡:灯泡质量差.寿命到期.系统电压高.镇流器功率不匹配.或镇流器内匝间短路。
三触发器埙坏:触发器寿命到期.灯泡烧坏后触发器不停工作直至埙坏。
四灯头故障:灯头内弹簧失去弹性接触不良.触发器工作室的高压脉冲使灯头放弧造成短路。
五镇流器故障:接线柱接触不良.或烧毁造成开路.镇流器内匝间短路.镇流器绝缘埙坏造成外壳带电。
六灯体带电:镇流器绝缘埙坏造成外壳带电.电流过大引起线路短路.触发器的高压脉冲使灯线绝缘薄弱处击穿搭接在灯具外壳。
维修程序可遵循一看.二听.三测.四试.五换.六记.。
先下后上的步骤进行一接线图二地下部分操作:1 、路灯车到现场后负责人要仔细观察现场指挥分工作业,放好警示牌。
做好监护工作2 、首先查看灯泡是否发光正常.光色白而耀眼电压过高,光色昏暗电压过低3 、灯泡不亮,查看电缆引下线及保险.零线接头处是否连接完好,4 、测量保险两端是否带电6.7有点正常。
6无电测电缆电压;7无电换保险,若再烧保险说明镇流器前端有短路现象5 、断开零线1.2接头测零线2是否带点,有点正常恢复接线;电压低或无电说明2.3间开路,三地上部分1 、首先观察玻壳镜面是否发白,或黑色沉淀,灯泡底部螺纹是否裂开,瓷灯头内弹簧是否因失去弹性接触不良,是否有放电现象,触发器是否裂开,镇流器是否有绝缘介质溢出,是否和灯泡功率匹配,点容是否开裂或烧焦。
2 、听镇流器声音是否正常,瓷灯头内是否有放电声,3 、测镇流器进线端8是否带电,有点正常,无电或电压低7.8间开路。
4 、测镇流器进线端9是否带电,有电灯不亮触发器坏或灯头开路;无电9.5间短路或接地,或8.9间开路5 、当9有点时并联试用触发器,灯亮则换新触发器,灯不亮换灯头线。
6、当9无电时断开5,测9是否带点,有点说明9.5短路,或9.10间有外壳断路,此时换灯头线;无电说明8.9间开路换镇流器。
迅速判断故障方法1、先看明显故障点,排除后在以电源侧顺查为原则。

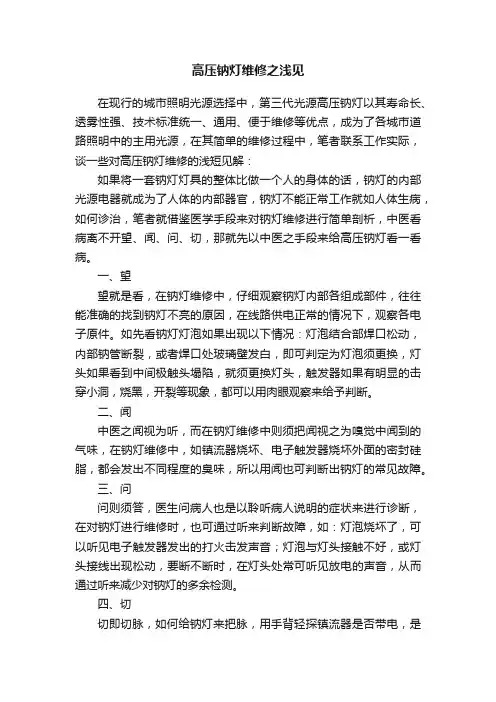

高压钠灯维修之浅见在现行的城市照明光源选择中,第三代光源高压钠灯以其寿命长、透雾性强、技术标准统一、通用、便于维修等优点,成为了各城市道路照明中的主用光源,在其简单的维修过程中,笔者联系工作实际,谈一些对高压钠灯维修的浅短见解:如果将一套钠灯灯具的整体比做一个人的身体的话,钠灯的内部光源电器就成为了人体的内部器官,钠灯不能正常工作就如人体生病,如何诊治,笔者就借鉴医学手段来对钠灯维修进行简单剖析,中医看病离不开望、闻、问、切,那就先以中医之手段来给高压钠灯看一看病。
一、望望就是看,在钠灯维修中,仔细观察钠灯内部各组成部件,往往能准确的找到钠灯不亮的原因,在线路供电正常的情况下,观察各电子原件。
如先看钠灯灯泡如果出现以下情况:灯泡结合部焊口松动,内部钠管断裂,或者焊口处玻璃壁发白,即可判定为灯泡须更换,灯头如果看到中间极触头塌陷,就须更换灯头,触发器如果有明显的击穿小洞,烧黑,开裂等现象,都可以用肉眼观察来给予判断。
二、闻中医之闻视为听,而在钠灯维修中则须把闻视之为嗅觉中闻到的气味,在钠灯维修中,如镇流器烧坏、电子触发器烧坏外面的密封硅脂,都会发出不同程度的臭味,所以用闻也可判断出钠灯的常见故障。
三、问问则须答,医生问病人也是以聆听病人说明的症状来进行诊断,在对钠灯进行维修时,也可通过听来判断故障,如:灯泡烧坏了,可以听见电子触发器发出的打火击发声音;灯泡与灯头接触不好,或灯头接线出现松动,要断不断时,在灯头处常可听见放电的声音,从而通过听来减少对钠灯的多余检测。
四、切切即切脉,如何给钠灯来把脉,用手背轻探镇流器是否带电,是否有镇动,或者特别发热,就可切出镇流器是否断路,或者被击穿的故障。
以上所述为中医断诊的四字真言,而西医则往往借助于仪器设备,钠灯维修中常用的工具设备是电笔和万用表,通过多年的实际工作,笔者给以推荐一种用电子触发器给钠灯断诊的方法。
根据经验在一盏钠灯不亮的情况下,打开灯具盖,直接用电子触发器进行检测,将触发器零线接通,火线处点击灯头火线,如有火花或灯泡亮,即可判定为触发器损坏,且电源正常,如果在产生火花的同时,灯泡更换后不亮,即可视为镇流器须更换。
高压钠灯维修标准程序
高压钠灯由于其有较高的光效及寿命,普遍为城市道路照明的主要光源。
在日常检修维护中我们可以通过对其特性的了解及工作经验的提炼,总结出对高压钠灯各个部件检修维护的判断方式和检修维护的捷径,从而提高日常维护检修的工作效率,该修灯程序主要针对维修高压钠灯过程中因故障判断不准确而进行盲目“三换”而编。
目的是提高城市道路照明的亮灯率、节约人力、物力资源。
现将故障情况分析如下:
一、高压钠灯各部件的故障现象
1、保险丝烧毁:保险丝质量差或寿命到期;引上线有短路现象。
2、灯泡不亮:灯泡质量或寿命到期;镇流器不匹配;系统高压过高;镇流器匝间断路。
3、触发器故障:触发器质量差或已到寿命;灯泡烧毁后,触发器不停触发使触发器损坏。
4、灯头故障:灯头质量差或已到寿命,弹簧失去弹性,接触不良造成开路;触发器的高压脉冲使灯头放弧,造成灯头短路。
5、镇流器故障:镇流器接线柱处因接触不良或烧毁而造成开路;镇流器轻微匝间短路而烧毁灯泡。
6、电源引至镇流器间连线故障:外力破坏或接头处烧断引起线路开路;外力破坏或电流过大引起线路短路。
7、镇流器至灯头之间的连线故障:外力破坏或接头处烧断而使灯线开路;或由于触发器高压脉冲的触发使灯线绝缘击穿而短路;或线路绝缘破损搭接灯具外壳,造成灯具外壳带电。
8、接触不良:长期使用或铜铝直接接触而造成的氧化,产生接触不良,时通时断现象。
9、电容故障:电容器开路,此时不影响亮灯;电容器短路,此时烧保险丝。
10、电源故障:因电缆开路或断路故障造成无电压;供电半径过大使末端电压不足;系统电压过低或过高。
二、高压钠灯故障维修程序
维修工作人员首先要能认知熟悉相关的电器材料性能、规格,并能独立正确完成接线。
必须穿戴安全用品,准备好必备的工具及材料:如试电笔、万用表、试用触发器、灯泡,护套线等。
为确保安全生产,登高时必须系好安全带,无电源时也要当有电一样操作。
维修工作正式开始必须做到:一看、二听、三测、四试、五换、六记,先地下、后高空的步骤来进行。
高压钠灯接线示意图如下:
捡修操作顺序如下:
1、看灯泡发光是否正常。
发耀眼白光,可能电压过高;发光昏暗,可能电压过低。
此时应用万用表测量电缆电压是否正常。
2、看电缆引下线及保险、零线接头处是否接线完好,是否有放电、烧焦痕迹轻轻晃动所有接头处接线,看是否有放电现象。
3、用试电笔测熔断器⑥、⑦两端是否带电,⑥无电,测电缆电压;⑦无电换保险熔丝,若烧熔丝,说明镇流器及之后有短路现象,可换引上灯线。
4、观察灯泡玻壳表面是否有黑色沉淀,灯泡底部螺纹是否开裂。
看灯头内弹簧是否因失去弹性而接触不良,是否有放电现象。
5、看触发器是否开裂。
看镇流器是否有绝缘介质溢出,是否与所用灯泡功率不匹配。
看电容是否开裂或烧焦。
6、听镇流器的运行声音是否正常;听灯头内是否有放电声。
7、测整流器进线端⑧处是否有电。
有电正常;无电说明⑦、
⑧间开路,即线路有间题。
8、测镇流器出线端⑨处是否有电。
有电而灯不亮,说明触发器损坏,或灯头线开路;无电说明⑨⑤之间或灯头里有短路,或镇流器线匝已开路。
9、当⑨处有电时,灯仍不亮应换上新触发器,或换新灯头;灯仍不亮应更换灯头线。
10、修完灯后一定要做好修灯记录,便于今后的归纳总结,找出其中的规律,提高修灯速度和质量。
三、为迅速判断故障,以下是修灯方法和易混淆的现象的几点说明。
1、先看明显故障点,排除后灯仍不亮,以从电源侧顺查为原则。
2、以镇流器为分界点,分前后故障查找。
3、在镇流器是好的情况下,烧保险只能是镇流器之前短路。
镇流器之后(灯头、灯线)的短路会造成镇流器出线端低电压的现象。
4、镇流器、电源正常时,断开灯头零线,灯头零线应不带电(或显示感应电);断开触发器零线接头,触发器零线带电。
5、镇流器出线端电压很低,很有可能是灯头线或灯头短路,主要原因是因灯泡不亮而使触发器不停的触发,引发灯线、灯头薄弱处短路。
6、触发器易坏的原因一方面是由于其本身质量不良,另一方面是灯泡不亮后没有及时维修造成触发器不停工作使其寿命下降。
7、如灯泡在电源正常情况下经常烧毁,在排除灯泡质量的前提下,很有可能是镇流器质量或线圈匝间有短路现象。
8、为加强修灯质量,提高修灯效率,避免出现盲目三换现象,总结以上修灯经验可用六句话来归纳:
工具材料准备好,两穿一戴很重要。
灯泡昏暗或耀眼,可能电压低或高。
镇流器后有短路,灯线保险不会烧。
最易损坏是灯泡,看灯看线看触发。
灯头灯线易短路,断开零线好方法。
掌握规律有诀窍,修灯质量会提高。
