支架计算书

  • 格式：docx
  • 大小：217.08 KB
  • 文档页数：23

1 方案简述本现浇梁采用满堂支架施工，支架搭设高度按照最高处11m控制（硬化地面至箱梁底板高度）。

箱梁腹板下支架横桥向采用30cm间距布置，顶底板下横桥向采用60cm 布置，翼缘板下横桥向采用90cm布置（顺桥向钢管间距始终为30cm和90cm不等），具体布置见满堂支架搭设平面图及箱梁截面图。

本桥纵断面位于R=2000m的竖曲线上，平面位于R=350m（起点AK0+148.96，终点AK0+277.724）。

桥型布置图满堂支架搭设横断面图底模系统纵桥向采用10cm×10cm方木（腹板下纵向采用14cm高工字钢）直接立于钢管架顶托上，横向采用10cm×10cm方木作为分配梁，中心距30cm、净间距20cm，顶面铺设1.4cm厚竹胶板底模，侧模、内膜采用竹胶板拼装。

满堂支撑支架搭设时，沿墩身横向中线搭设第一排，然后间距按照30cm设置4排，横桥向间距参考上图，保证墩顶实心段部分承重支架为30cm顺桥向布置，其它部分按照顺桥向间距90cm布置；由于桥梁为曲线布置，因此支架采用采用折线形式搭设，中间断开部分采用短钢管和扣件连接。

2 受力计算由于支架顺桥向布置为30cm、90cm两种间距形式，因此分两种工况计算钢管架受力，第一种为墩顶实心段部分，钢管支架30cm顺桥向布置；第二种为梁体变截面及标准截面段，钢管支架按照顺桥向90cm布置。

S1=24.15m2S2=0.75m2S3=0.75m22.1 工况一下中间部分受力计算（S1部分）第一工况下计算实心段部分支架及模板系统受力，具体支架布置形式参照方案图。

由于工况一下，箱梁截面为实心截面，因此只需计算中间部分支架横向布置为60cm 和翼缘板下受力即可。

2.1.1 中间部分S1受力计算⑴荷载取值S1部分钢筋混凝土：24.15 m2×1m×26KN/m3÷（10.5m×1m）=59.8KN/ m2；底模系统：取值3KN/ m2；施工荷载：取值1KN/ m2；浇筑混凝土冲击荷载：4KN/ m2；考虑1.3倍安全系数后，荷载组合取值为：Q=1.3×（59.8+3+1+4）=88.14KN/m2=0.08814N/mm2⑵竹胶板受力计算竹胶板规格采用2.44m×1.22m×0.014m，考虑竹胶板处于湿状，由《桥路工程常用数据资料与计算手册》查得竹胶板力学性能指标取[σ]=35MPa、E=5×103。

取单位1mm宽竹胶板为单元体，则W=bh2/6=（1×142）/6=32.67mm3I=bh3/12=228.67 mm4横向方木间距采用300mm，方木净距为200mm，为了安全考虑，竹胶板的计算按简支梁计算，则M=ql2/8=（0.08814N/mm2×1mm×3002）÷8=991.6N·mmσ=M/W=991.6/32.67=30.352MPa≤[σ]=35MPa 满足要求f max=5ql4/384EI=（5×0.08814×2004）÷（384×5×103×228.67）=1.6mm⑶横向方木分配梁计算方木材质选用红松，规格采用10cm×10cm。

根据《路桥施工计算手册》，A3级木材弹性模量E=9×103MPa，抗弯强度为[σ]=12MPa；考虑木材湿状下弹性模量及抗弯强度的折减系数为0.9，折减后的弹性模量为E=8×103MPa，抗弯强度为[σ]=10.8MPa。

W=bh2/6=1.67×105mm3I=bh3/12=8.33×106 mm4纵梁方木横桥向间距60cm（此处计算按60cm），小方木顺桥向间距为30cm，因此方木跨度为600mm，方木按照简支梁计算，则每根分配梁承受横向长度30cm的竹胶板传来的荷载，纵向承受60cm长度的竹胶板传来的荷载，60cm跨度上分配梁承受的荷载为：0.08814×300=26.442N/mm由此得M=ql2/8=1189890 N·mmσ=M/W=1189890/1.67×105=7.13MPa≤[σ]= 10.8MPa 满足要求f max=5ql4/384EI=（5×26.442×6004）÷（384×8×103×8.33×106）=0.67mm ≤l/400=600/400=1.5mm 满足要求⑷纵梁受力计算分配梁在纵梁上每个支点产生的力为：R=26.442×600=15865.2N因此横梁承受荷载转换为线荷载为：q=15865.2/300=52.884N/mm纵梁材料选用10cm×10cm方木，计算得I=8.33×106mm4,W=1.67×105mm3, A=10000mm2，E=8×103MPa;按照简支梁计算则有：M=ql2/8=(52.884×3002)/8=594945 N·mmσ=M/W=594945 /1.67×105=3.563MPa≤[σ]=10.8MPa 满足要求f max=5ql4/384EI=0.084mm≤L/400=2.25mm满足要求纵梁的支座反力：R=ql=15865.2N支架上部结构受力体系计算结果如下表：结论：支架上部整体受力满足要求。

2.1.2翼缘板下受力计算⑴荷载取值S2、S3部分钢筋混凝土：0.75 m2×1m×26KN/m3÷（2.5m×1m）=7.8KN/ m2；底模系统：取值3KN/ m2；施工荷载：取值1KN/ m2；浇筑混凝土冲击荷载：4KN/ m2；考虑1.3倍安全系数后，荷载组合取值为：Q=1.3×（7.8+3+1+4）=15.8KN/m2=0.0158N/mm2⑵竹胶板受力计算竹胶板规格采用2.44m×1.22m×0.014m，考虑竹胶板处于湿状，由《桥路工程常用数据资料与计算手册》查得竹胶板力学性能指标取[σ]=35MPa、E=5×103。

取单位1宽竹胶板为单元体，则W=bh2/6=（1×142）/6=32.67mm3I=bh3/12=228.67 mm4横向方木间距采用300mm，方木净距为200mm，为了安全考虑，竹胶板的计算按简支梁计算，则M=ql2/8=（0.0158N/mm2×1mm×3002）÷8=177.75N·mmσ=M/W=177.75/32.67=5.441MPa≤[σ]=35MPa 满足要求f max=5ql4/384EI=（5×0.0158×2004）÷（384×5×103×228.67）=0.288mm⑶横向方木分配梁计算方木材质选用红松，规格采用10cm×10cm。

根据路桥施工计算手册，A3级木材弹性模量E=9×103MPa，抗弯强度为[σ]=12MPa；考虑木材湿状下弹性模量及抗弯强度的折减系数为0.9，折减后的弹性模量为E=8×103MPa，抗弯强度为[σ]=10.8MPa。

W=bh2/6=1.67×105mm3I=bh3/12=8.33×106 mm4纵梁方木横桥向间距90cm，小方木顺桥向间距为30cm，因此方木跨度为900mm，方木按照简支梁计算，则每根分配梁承受横向长度30cm的竹胶板传来的荷载，纵向承受90cm长度的竹胶板传来的荷载，90cm跨度上分配梁承受的线荷载为：q=0.0158×300=4.74N/mm由此得M=ql2/8=479925 N·mmσ=M/W=479925/1.67×105=2.87MPa≤[σ]= 10.8MPa 满足要求f max=5ql4/384EI=（5×4.74×9004）÷（384×8×103×8.33×106）=0.61 mm ≤l/400=600/400=1.5mm 满足要求⑷纵梁受力计算分配梁在纵梁上每个支点产生的力为：R=4.74×900=4266N因此纵梁承受荷载转换为线荷载为：q=4266/300=14.22N/mm纵梁跨度30cm，10cm×10cm方木，计算得I=8.33×106 mm4,W=1.67×105mm3, A=10000mm2，E=8×103MPa;按照简支梁计算则有：M=ql2/8=(14.22×3002)/8=159975N·mmσ=M/W=159975/1.67×105=0.958MPa≤[σ]=10.8MPa 满足要求支座反力R=14.22×300=4266Nf max=5ql4/384EI=0.023mm≤L/400=2.25mm满足要求支架上部结构受力体系计算结果如下表：结论：支架上部整体受力满足要求。

2.1.3腹板下计算由于腹板下纵梁采用10cm工字钢，间距等同于腹板下支架，顶部横向30cm间距铺设10cm×10cm方木分配梁，上铺竹胶板模板，纵梁材料及截面属性变化，因此重新计算腹板下受力。

由于实心段处截面高度未发生变法，因此荷载组合仍采用Q=1.3×（59.8+3+1+4）=88.14KN/m2=0.08814N/mm2⑴竹胶板受力计算竹胶板规格采用2.44m×1.22m×0.014m，考虑竹胶板处于湿状，由《桥路工程常用数据资料与计算手册》查得竹胶板力学性能指标取[σ]=35MPa、E=5×103。

取单位1宽竹胶板为单元体，则W=bh2/6=（1×142）/6=32.67mm3I=bh3/12=228.67 mm4横向方木间距采用300mm，方木净距为200mm，为了安全考虑，竹胶板的计算按简支梁计算，则M=ql2/8=（0.08814N/mm2×1mm×3002）÷8=991.575N·mmσ=M/W=991.575/32.67=30.351MPa≤[σ]=35MPa 满足要求f max=5ql4/384EI=（5×0.08814×2004）÷（384×5×103×228.67）=1.6mm⑵横向方木分配梁计算方木材质选用红松，规格采用10cm×10cm。

合集下载

现浇箱梁满堂支架计算书

现浇箱梁满堂支架计算书

现浇箱梁满堂支架计算书我标段K81+380，K84+947.9，K85+779.49天桥为20m+30m×2+20m后张法现浇连续箱梁桥，梁高1.15m，桥面宽8.5m，箱梁采用C40混凝土，均采用满堂碗扣式支架施工。

满堂支架的基础用山皮石处理，上铺10cm混凝土垫层，采用C20混凝土，然后上部铺设10cm×10cm木方承托支架。

支架最高6m，采用Φ48mm，壁厚3.5mm钢管搭设，使用与立杆配套的横杆及立杆可调底座、立杆可调顶托，现浇箱梁腹板及底板中心位置纵距、横距采用60cm×90cm的布置形式，现浇箱梁跨中位置支架步距采用120cm的布置形式，现浇板梁墩顶位置支架步距采用60cm的布置形式，立杆顶设二层12cm×12cm 方木，间距为90cm。

门洞临时墩采用Φ48×3.5(Q235)碗扣式脚手架搭设立杆，纵向间距45cm、横向间距均为45cm，横杆步距按照60cm进行布置。

门洞横梁采用12根I40a工字钢，其中墩柱两侧采用双排工字钢，其余按间距70cm平均布置。

验算结果1荷载计算根据本桥现浇箱梁的结构特点，在施工过程中将涉及到以下荷载形式：⑴ q1——箱梁自重荷载，新浇混凝土密度取2600kg/m3。

根据现浇箱梁结构特点，我们取Ⅰ-Ⅰ截面、Ⅱ－Ⅱ截面两个代表截面进行箱梁自重计算，并对两个代表截面下的支架体系进行检算，首先分别进行自重计算。

①Ⅰ-Ⅰ截面处q1计算根据横断面图，则：q 1 ＝BW=BAc⨯γ＝()()[]kPa＝82.351.432.025.85.483.025.41.426⨯÷++⨯÷+⨯注：B—箱梁底宽，取4.1m，将箱梁全部重量平均到底宽范围内计算偏于安全。

②Ⅱ－Ⅱ截面处q1计算根据横断面图，则：q 1 ＝BW=BAc⨯γ＝()()()[]kPa＝16.191.473.024.38.332.025.85.483.025.41.426⨯÷+-⨯÷++⨯÷+⨯注：B—箱梁底宽，取4.1m，将箱梁全部重量平均到底宽范围内计算偏于安全。

支架计算书

支架计算书

附件四：0#段、1#段现浇支架计算书1 计算依据1、《悬灌梁0#段、1#段支架设计图》2、《公路桥涵钢结构及木结构设计规范》（JTJ025-86）3、《钢结构－原理与设计》（清华版）4、《路桥施工计算手册》（人交版）5、《结构力学》、《材料力学》（高教版）6、《结构设计原理》（人交版）2 工程概况3支架设计3.1 设计方案0#段、1#块支撑模板体系利用Φ630*8mm钢管作为支撑结构，牛腿上设置2I40b的工字钢作为横梁，分配梁采用I25b，其间距30-60cm，在腹板位置进行加强。

为保证安全，外悬横梁增加斜撑进行加固，斜撑采用I36b#工字钢。

3.2 0#块、1#块情况图1 支架侧面图 图2 支架正面图3.2 主要设计参数1、0#段、1#块砼自重：混凝土容重按26.5KN/m 3计算；2、《荷载规范》，恒载系数为1.2；3、型钢自重：按标准容重78.5KN/m 3计；4、活动载荷：人员荷载、施工设备荷载，系数为1.4；5、混凝土冲击荷载：2KN/m 3，系数为1.4；6、外侧模自重：按照1.61KN/m 考虑，系数为1.2；7、底模自重：按照0.98KN/ m 2考虑，系数为1.2；4 材料主要参数及截面特性1、 A3钢弹性模量E=2.1×1011Pa ，剪切模量G=0.81×105 MPa ，密度ρ=7850 kg/m3；2、A3钢抗拉、抗压和抗弯应力[σ]=215MPa ，抗剪应力[]τσ=125MPa 。

3、 容许挠度[f]=L/400；4、I25b 工字钢截面面积A=53.5cm 2，250cm W X =423cm 3 ；2500cm I x =5280cm 4。

5、I36b 工字钢截面面积A=83.5cm 2，250cm W X =919cm 3 ；2500cm I x =16530cm 4。

6、I40b 工字钢截面面积A=94.1cm 2，250cm W X =1140cm 3 ；2500cm I x =22780cm 4。

支架现浇计算书

支架现浇计算书

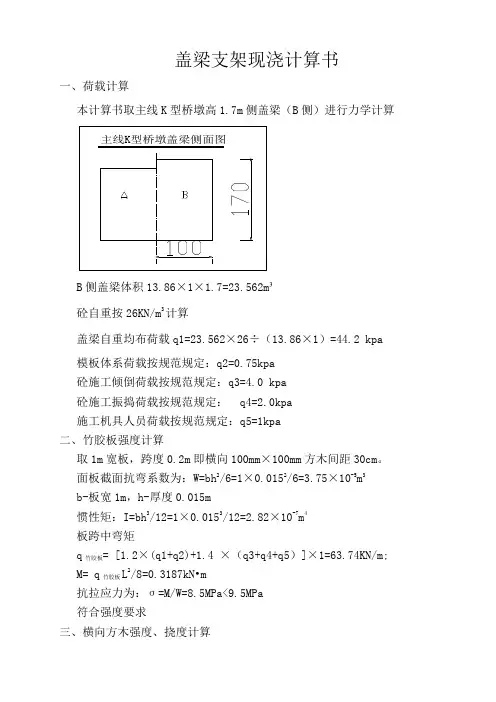

盖梁支架现浇计算书一、荷载计算本计算书取主线K型桥墩高1.7m侧盖梁（B侧）进行力学计算B侧盖梁体积13.86×1×1.7=23.562m³砼自重按26KN/m3计算盖梁自重均布荷载q1=23.562×26÷（13.86×1）=44.2kpa 模板体系荷载按规范规定：q2=0.75kpa砼施工倾倒荷载按规范规定：q3=4.0 kpa砼施工振捣荷载按规范规定： q4=2.0kpa施工机具人员荷载按规范规定：q5=1kpa二、竹胶板强度计算取1m宽板，跨度0.2m即横向100mm×100mm方木间距30cm。

面板截面抗弯系数为：W=bh2/6=1×0.0152/6=3.75×10-5m3b-板宽1m，h-厚度0.015m惯性矩：I=bh3/12=1×0.0153/12=2.82×10-7m4板跨中弯矩q竹胶板= [1.2×(q1+q2)+1.4 ×（q3+q4+q5）]×1=63.74KN/m;M=q竹胶板L2/8=0.3187k N•m抗拉应力为：σ=M/W=8.5MPa<9.5MPa符合强度要求三、横向方木强度、挠度计算1、横向方木强度计算横向方木采用100mm×100mm，间距0.3m，跨度L为0.6m截面抗弯系数为：W=bh2/6=1.67×10-4m3b-截面宽取100mm，h-截面高度100mm跨中弯矩q横向方木= [1.2×(q1+q2)+1.4 ×（q3+q4+q5）]×0.3=19.122KN/m;M= q横向方木L2/8=0.86049k N•m弯曲应力为：σ=M/W=0.86049kN*m /1.67×10-4m3=5.15MPa<9.5MPa 故符合强度要求。

2、横向方木挠度计算方木弹性模量：E=9500MPa，I= bh3/12=8.3×10-6m4f max=5q横向方木L4/（384EI）=0.41mm<l/400＝1.5 mm故符合挠度要求。

连续梁支架计算书

连续梁支架计算书

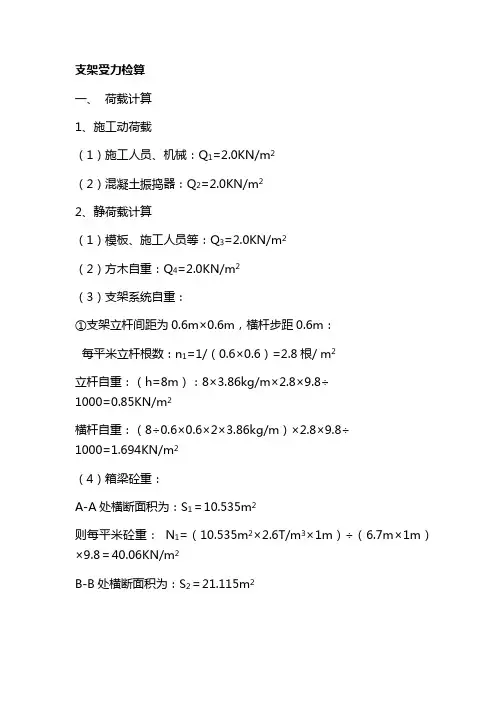

支架受力检算一、荷载计算1、施工动荷载（1）施工人员、机械：Q1=2.0KN/m2（2）混凝土振捣器：Q2=2.0KN/m22、静荷载计算（1）模板、施工人员等：Q3=2.0KN/m2（2）方木自重：Q4=2.0KN/m2（3）支架系统自重：①支架立杆间距为0.6m×0.6m，横杆步距0.6m：每平米立杆根数：n1=1/（0.6×0.6）=2.8根/ m2立杆自重：（h=8m）：8×3.86kg/m×2.8×9.8÷1000=0.85KN/m2横杆自重：（8÷0.6×0.6×2×3.86kg/m）×2.8×9.8÷1000=1.694KN/m2（4）箱梁砼重：A-A处横断面积为：S1＝10.535m2则每平米砼重： N1=（10.535m2×2.6T/m3×1m）÷（6.7m×1m）×9.8＝40.06KN/m2B-B处横断面积为：S2＝21.115m2则每平米砼重： N2=（21.115m2×2.6T/m3×1m）÷（6.7m×1m）×9.8＝80.3KN/m2连续梁箱梁截面图：A-A截面B-B截面二、底层纵向方木（14×12cm）验算：顶托上面横向分布14cm×12cm 方木，布置间距35cm，计算模型为简支梁。
