第一章 通风及空调设备及部件制作安装-说明计算规则

2012北京预算定额通风空调工程各章节说明北京市建设工程计价依据——预算定额通用安装工程预算定额第七册通风空调安装工程第七册:通风空调安装工程册说明一、第七册《通风空调工程》（以下简称本定额）适用于工业与民用建筑项目中的通风、空调工程。

二、刷油、防腐蚀、绝热工程，执行第十二册《刷油、防腐蚀、绝热工程》相应项目。

三、本定额中未包括过跨风管落地支架的制作安装，若设计要求，执行第一章设备支架制作安装相应子目。

四、通风空调工程系统调试费，按系统工程人工费的14%计算，其中人工费占25%。

五、本定额设备安装未包括基础浇注及二次灌浆，基础浇注执行第一部分《房屋建筑与装饰工程预算定额》相应项目；二次灌浆执行第三册《静置设备与工艺金属结构制作安装工程》相应项目。

六、本定额均不包括施工、试验、空载、试车用水和用电，已含在第一部分《房屋建筑与装饰工程预算定额》相应项目。

带负荷试运转、系统联合试运转及试运转所需油（油脂）、气等费用，由发承包双方另行计算。

七、建筑物檐高：建筑物檐高以室外设计地坪标高作为计算起点。

1.平屋顶带挑檐者，算至挑檐板下皮标高；2.平屋顶带女儿墙者，算至屋顶结构板上皮标高；3.坡屋面或其他曲面屋顶均算至墙的中心线与屋面板交点的高度；4.阶梯式建筑物按高层的建筑物计算檐高；5.突出屋面的水箱间、电梯间、亭台楼阁等均不计算檐高。

八、通用安装工程费用标准详见附录（二）。

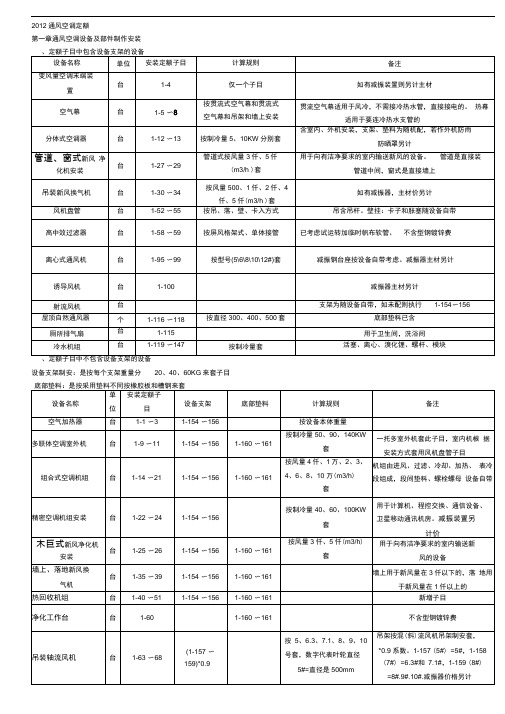

第一章通风空调设备及部件制作安装说明一、本章包括空气加热器（冷却器）、空调器及空调机组、风机盘管、密闭门、过滤器、净化工作台、风淋室、风机及其他通风设备、冷却塔、冷水机组安装，设备支架及底部垫料制作安装等共十一节161个子目。

二、本章设备安装定额中，包括随设备配备的设备支架或底部垫料安装，不得另计。

三、多联体空调室外机安装按制冷量执行相应子目，室内机按安装方式执行风机盘管安装相应子目。

四、高中效过滤器安装定额中已包括试装，不论设计是否要求，定额均不调整。

册说明一、第七册《通风空调工程》（以下简称本册定额）适用于通风空调设备及部件制作安装，通风管道制作安装，通风管道部件制作安装工程。

二、本册定额编制的主要技术依据有：1．《通风与空调工程施工质量验收规范》GB50243-2002；2．《钢结构设计规范》GB50017-2003；3．《采暖通风与空气调节设计规范》GB50019-2003；4．《通风管道技术规程》JGJ141-2004；5．《建设工程工程量清单计价规范》GB50500-2013；6．《通用安装工程工程量计算规范》GB50856-2013；7．《通用安装工程消耗量定额》TY02-31-2015；8．《建设工程施工机械台班费用编制规则》2015；9．《建设工程施工仪器仪表台班费用编制规则》2015；10．《暖通空调设计选用手册》（1999年中国建筑标准设计研究所出版）；11．《风机盘管安装》01（03)K403；12．《风阀选用与安装》07K120；13．《金属、非金属风管支吊架》08K132。

三、本册定额不包括下列内容：1．通风设备、除尘设备为专供通风工程配套的各种风机及除尘设备。

其他工业用风机（如热力设备用风机）及除尘设备安装执行第一册《机械设备安装工程》、第二册《热力设备安装工程》相应项目。

2．空调系统中管道配管执行第十册《给排水、采暖、燃气工程》相应项目，制冷机机房、锅炉房管道配管执行第八册《工业管道工程》相应项目。

3．管道及支架的除锈、油漆，管道的防腐蚀、绝热等内容，执行第十二册《刷油、防腐蚀、绝热工程》相应项目。

(1)薄钢板风管刷油按其工程量执行相应项目，仅外（或内）面刷油定额乘以系数1.20，内外均刷油定额乘以系数1.10（其法兰加固框、吊托支架已包括在此系数内）。

(2)薄钢板部件刷油按其工程量执行金属结构刷油项目，定额乘以系数1.15。

(3)未包括在风管工程量内而单独列项的各种支架（不锈钢吊托支架除外）的刷油按其工程量执行相应项目。

册说明一、第七册《通风空调工程》（以下简称本册定额）适用于通风空调设备及部件制作安装，通风管道制作安装，通风管道部件制作安装工程。

二、本册定额编制的主要技术依据有：1．《工业建筑供暖通风与空气调节设计规范》GB50019-2015；2．《通风与空调工程施工质量验收规范》GB50243-2002；3．《通用安装工程工程量计算规范》GB50856-2013；4．《通风管道技术规程》JGJ141-2004；5．《风机盘管安装》01(03)K403；6．《风阀选用与安装》07K120；7．《金属、非金属风管支吊架》08K132；8．《防空地下室通风设计》FK01～02。

9．《暖通空调设计选用手册》（1999年中国建筑标准设计研究所出版）；10．《建设工程劳动定额安装工程》LD/T74.1～4-2008；11．《通用安装工程消耗量定额》TY02-31-2015；12．《山东省安装工程消耗量定额》DXD37-209-2002；三、本册定额通风设备、除尘设备为专供通风工程配套的各种风机及除尘设备。

其他工业用风机（如热力设备用风机）及除尘设备安装执行本定额第一册《机械设备安装工程》、第二册《热力设备安装工程》相应项目。

四、空调水系统管道安装执行本定额第十册《给排水、采暖、燃气工程》相应项目，制冷机房、锅炉房管道执行本定额第八册《工业管道工程》相应项目。

五、通风空调工程所用型钢及普通钢板的除锈、刷漆，除各章节另有说明外，定额中均已包括。

型钢及部件用普通钢板按红丹防锈漆及调和漆各两遍、普通钢板风管按内外红丹防锈漆两遍考虑，如设计要求刷其他漆种时可进行换算。

六、本册定额中未包括的刷油和绝热、防腐蚀项目，执行本定额第十二册《刷油、防腐蚀、绝热工程》相应项目。

七、除各章节另有说明外，风管、部件及通风空调设备定额项目中没有包括的型钢支架，执行第十册《给排水、采暖、燃气工程》相应项目。

支架中所用的减振吊钩、弹簧减振器、橡胶减振垫等材料按实计入材料费。

第一章薄钢板通风管道及附件说明及工程量计算规则一、说明（一）本章包括：薄钢板通风管道、静压箱、薄钢板通风管道附件的制作与安装、通风管道检测及运输和软管接头制作与安装等7节共144个子目。

（二）风管咬口制作，定额中综合考虑了各种咬口形式，不分单、双咬口及按扣式咬口等，均执行相应定额子目。

对于弧形风管制作、安装，执行相应风管子目，其人工工日和材料用量乘以系数1.12。

（三）整个通风系统设计采用渐缩管均匀送风时，按平均直径（或大边长）执行相应定额子目，其人工工日乘以系数2.5。

（四）风管安装子目中所列的法兰垫料，是按橡胶板编制的，若与设计要求不同时可以换算，其他不变。

使用泡沫塑料时，每千克橡胶板换算为泡沫塑料0.125kg；使用闭孔乳胶海绵时，每千克橡胶板换算为闭孔乳胶海绵0.5kg；使用8501密封胶条时，每千克橡胶板换算为8501密封胶条5.13m。

（五）弯头导流叶片制作安装，定额是按单叶片编辑的，如采用香蕉形双叶片，其人工工日和材料用量乘以系数2.5。

（六）普通钢板风管安装（焊接），定额中不包括探伤费用。

（七）净化风管项目中，不包括型钢镀锌费时，如设计要求镀锌时，其费用另计。

（八）静压箱若使用在净化通风系统中，其人工工日乘以系数1.10，材料费乘以系数1.2。

二、工程量计算规则（一）通风管道分直径（或大边长），按展开面积以平方米计算。

检查孔、测定孔、送回风口等所占的开孔面积不扣除。

（二）风管长度一律以图示管的中心线长度为准，不扣除弯头、三通、变径管等异性管件的长度，但应扣除阀门及部件所占长度。

中心线的起止点均以管的中心线交点为准。

（三）检查孔分规格以个计算。

（四）测定孔分类型以个计算。

（五）弯头导流叶片按周长以组计算。

（六）软管接头按其展开面积以平方米计算；柔性连接管分规格以节计算。

（七）静压箱分大边长，按其展开面积以平方米计算，所接风管的开口面积不扣除。

（八）风管运输，按薄钢板通风管道、静压箱、罩类及泛水的展开面积以平方米计算。

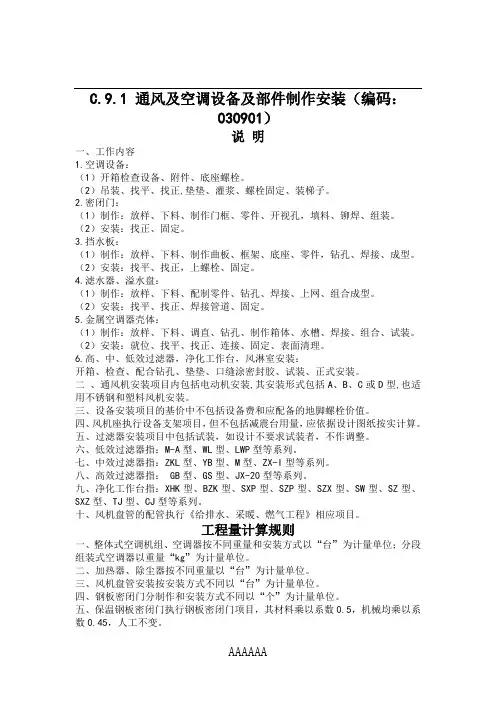

C.9.1 通风及空调设备及部件制作安装（编码：030901）说明一、工作内容1.空调设备：（1）开箱检查设备、附件、底座螺栓。

（2）吊装、找平、找正,垫垫、灌浆、螺栓固定、装梯子。

2.密闭门：（1）制作：放样、下料、制作门框、零件、开视孔，填料、铆焊、组装。

（2）安装：找正、固定。

3.挡水板：（1）制作：放样、下料、制作曲板、框架、底座、零件，钻孔、焊接、成型。

（2）安装：找平、找正，上螺栓、固定。

4.滤水器、溢水盘：（1）制作：放样、下料、配制零件、钻孔、焊接、上网、组合成型。

（2）安装：找平、找正、焊接管道、固定。

5.金属空调器壳体：（1）制作：放样、下料、调直、钻孔、制作箱体、水槽、焊接、组合、试装。

（2）安装：就位、找平、找正、连接、固定、表面清理。

6.高、中、低效过滤器，净化工作台，风淋室安装：开箱、检查、配合钻孔、垫垫、口缝涂密封胶、试装、正式安装。

二、通风机安装项目内包括电动机安装,其安装形式包括A、B、C或D型,也适用不锈钢和塑料风机安装。

三、设备安装项目的基价中不包括设备费和应配备的地脚螺栓价值。

四、风机座执行设备支架项目，但不包括减震台用量，应依据设计图纸按实计算。

五、过滤器安装项目中包括试装，如设计不要求试装者，不作调整。

六、低效过滤器指：M-A型、WL型、LWP型等系列。

七、中效过滤器指：ZKL型、YB型、M型、ZX-I型等系列。

八、高效过滤器指： GB型、GS型、JX-20型等系列。

九、净化工作台指：XHK型、BZK型、SXP型、SZP型、SZX型、SW型、SZ型、SXZ型、TJ型、CJ型等系列。

十、风机盘管的配管执行《给排水、采暖、燃气工程》相应项目。

工程量计算规则一、整体式空调机组、空调器按不同重量和安装方式以“台”为计量单位；分段组装式空调器以重量“kg”为计量单位。

二、加热器、除尘器按不同重量以“台”为计量单位。

三、风机盘管安装按安装方式不同以“台”为计量单位。

通风空调工程工程量清单项目及工程量计算规则一、通风设备安装及部件制作安装（项目编码：030901）1、空气加热器、冷却器、除尘设备（项目编码：030901001、003）工程内容包括：安装；减震台座制作安装；设备支架制作、安装；支架台座除锈、刷油。

应根据项目特征（规格、质量；支架材质、规格；除锈、刷油设计要求）以“台”为计量单位，工程量按设计图示数量计算。

2、通风机（项目编码：030901002）工程内容包括：安装；设备支架制作、安装；支架除锈、刷油。

应根据项目特征（规格、质量；支架材质、规格；除锈、刷油设计要求）以“台”为计量单位，工程量按设计图示数量计算。

3、空调器（项目编码：030901004）工程内容包括：安装；软管接口制作、安装。

应根据项目特征（形式、质量、安装位置）以“台”为计量单位，工程量按设计图示数量计算。

分段组装式以“kg”为计量单位，按设计图示质量计算。

4、风机盘管（项目编码：030901005）工程内容包括：安装；软管接口制作、安装。

设备支架制作、安装；支架除锈、刷油。

应根据项目特征（形式、安装位置；支架材质、规格；除锈、刷油设计要求）以“台”为计量单位，工程量按设计图示数量计算。

5、密闭门制作安装（项目编码：030901006）工程内容包括：制作、安装；除锈、刷油。

应根据项目特征（材质；除锈、刷油设计要求）以“㎡”为计量单位，工程量按设计图示数量计算。

6、挡水板制作安装（项目编码：030901007）工程内容包括：制作、安装；除锈、刷油。

应根据项目特征（材质；除锈、刷油设计要求）以“㎡”为计量单位，工程量按设计图示数量计算。

7、滤水器、溢水盘制作安装；金属壳体制作安装（项目编码：030901008~009）工程内容包括：制作、安装；除锈、刷油。

应根据项目特征（特征；用途；除锈、刷油设计要求）以“kg”为计量单位，工程量按设计图示质量计算。

8、过滤器（项目编码：030901010）工程内容包括：安装；支架制作、安装；除锈、刷油。

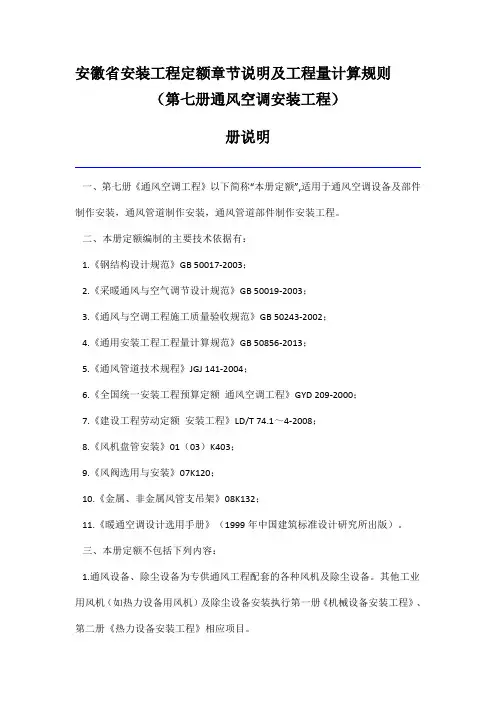

安徽省安装工程定额章节说明及工程量计算规则（第七册通风空调安装工程）册说明一、第七册《通风空调工程》以下简称“本册定额”,适用于通风空调设备及部件制作安装，通风管道制作安装，通风管道部件制作安装工程。

二、本册定额编制的主要技术依据有：1.《钢结构设计规范》GB 50017-2003；2.《采暖通风与空气调节设计规范》GB 50019-2003；3.《通风与空调工程施工质量验收规范》GB 50243-2002；4.《通用安装工程工程量计算规范》GB 50856-2013；5.《通风管道技术规程》JGJ 141-2004；6.《全国统一安装工程预算定额通风空调工程》GYD 209-2000；7.《建设工程劳动定额安装工程》LD/T 74.1～4-2008；8.《风机盘管安装》01（03）K403；9.《风阀选用与安装》07K120；10.《金属、非金属风管支吊架》08K132；11.《暖通空调设计选用手册》（1999年中国建筑标准设计研究所出版）。

三、本册定额不包括下列内容：1.通风设备、除尘设备为专供通风工程配套的各种风机及除尘设备。

其他工业用风机（如热力设备用风机）及除尘设备安装执行第一册《机械设备安装工程》、第二册《热力设备安装工程》相应项目。

2.空调系统中管道配管执行第十册《给排水、采暖、燃气工程》相应项目，制冷机机房、锅炉房管道配管执行第八册《工业管道工程》相应项目。

3.管道及支架的除锈、油漆，管道的防腐蚀、绝热等内容，执行第十二册《刷油、防腐蚀、绝热工程》相应项目。

（1）薄钢板风管刷油按其工程量执行相应项目，仅外（或内）面刷油定额乘以系数1.20，内外均刷油定额乘以系数1.10（其法兰加固框、吊托支架已包括在此系数内）。

（2）薄钢板部件刷油按其工程量执行金属结构刷油项目，定额乘以系数1.15。

（3）未包括在风管工程量内而单独列项的各种支架（不锈钢吊托支架除外）的刷油按其工程量执行相应项目。

通风及空调设备-工程量计算规则2007年04月01日星期日 21:38工程量计算规则一、工程量清单项目的工程量计算规则1.通风及空调设备及部件制作安装(1)空气加热器(冷却器)除尘设备安装依据不同的规格、重量，按设计图示数量计算，以台为计量单位。

(2)通风机安装依据不同的形式、规格，按设计图示数量计算，以台为计量单位。

(3)空调器安装依据不同形式、重量、安装位置，按设计图示数量计算，以台为计量单位；其中分段组装式空调器按设计图示所示重量以千克为计量单位。

(4)风机盘管安装依据不同形式、安装位置，按设计图示数量计算，以台为计量单位。

(5)密闭门制作安装依据不同型号、特征(带视孔或不带视孔)，按设计图示数量计算，以个为计量单位。

(6)挡水板制作安装依据不同材质，按设计图示按空调器断面面积计算，以平方米为计量单位。

(7)金属空调器壳体、滤水器、溢水盘制作安装依据不同特征、用途，按设计图示数量计算，以千克为计量单位。

(8)过滤器安装依据不同型号、过滤功效，按设计图示数量计算，以台为计量单位。

(9)净化工作台安装依据不同类型，按设计图示数量计算，以台为计量单位。

(10)风淋室、洁净室安装依据不同重量，按设计图示数量计算，以台为计量单位。

(11)设备支架依据图示尺寸按重量计算，以千克为计量单位。

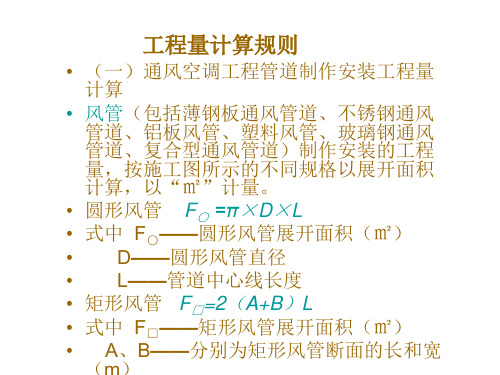

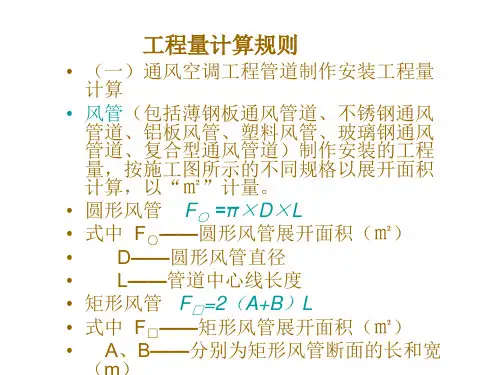

2.通风管道制作安装(1)各种通风管道制作安装依据材质、形状、周长或直径、板材厚度、接口形式，按设计图示以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积；风管长度一律以设计图示中心线长度为准(主管与支管以其中心线交点划分)。

包括弯头、三通、变径管、天圆地方等管件的长度。

风管展开面积不包括风管、管口重叠部分面积。

直径和周长按图注尺寸为准展开。

整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径、矩形风管按平均周长计算，以平方米为计量单位。

(2)柔性软风管安装依据材质、规格和有无保温套管按设计图示中心线长度计算。
