LED驱动电源介绍

LED驱动电源恒流电路方案详解LED驱动电源是一种将交流电转换成直流电，并能稳定地提供给LED 供电的设备。

恒流电路是其中一种常见的驱动方案，其主要功能是通过控制电流大小来保证LED的工作电流始终保持在一定范围内，从而实现LED 的稳定工作。

一、恒流电路的原理恒流电路的原理是通过电流控制器（current controller）来控制供电电流。

当LED的电流变化时，电流控制器会尽量保持输出电流不变，从而保证LED的光亮度稳定。

通常情况下，电流控制器的工作原理可以分为两种方式：线性驱动和开关驱动。

线性驱动方式：电流控制器通过调节电源电压和输出电阻来控制电流大小。

当LED电压波动时，电流控制器会自动调节电源电压，使得输出电流恒定。

这种方式的优点是简单可靠，成本较低，但效率较低，产生的功耗较大。

开关驱动方式：电流控制器通过开关元件（如晶体管、MOS管等）控制电流。

当LED电压波动时，电流控制器通过调节开关元件的导通时间来控制电流大小。

这种方式的优点是效率高，灵活可控，但需要较复杂的控制电路和开关元件。

二、恒流电路的主要组成部分1.整流桥：负责将交流电转换为直流电，并提供给后续的电路进行处理。

2.滤波电容：用于减小输出直流电的波动，使得输出电流更加稳定。

3.电流控制器：根据LED的工作电流要求，通过调节电源电压或开关元件导通时间来控制输出电流及保持其稳定。

4.电阻调节器：通过调节电阻的大小来调整电流控制器的工作点，实现输出电流的精确调节。

三、恒流电路的设计要点1.选择合适的电流控制器：根据LED的工作电流要求和驱动电压范围选择合适的电流控制器。

常用的电流控制器有线性调节型和开关型两种，可以根据具体需求进行选择。

2.设计适当的电阻调节器：电阻调节器的设计应符合LED的工作电流要求，同时要注意电阻的耗散功率不能过大，以免影响电路的稳定性和寿命。

3.选择合适的整流桥和滤波电容：整流桥和滤波电容的选择应根据驱动电流和电压波动范围来确定，以确保输出电流的稳定性和纹波的较小。

LED驱动电源方案全攻略LED（Light Emitting Diode）驱动电源是用来为LED灯提供电能的电源装置。

LED灯是一种半导体光电器件，需要稳定的电流和电压来驱动。

有多种LED驱动电源方案可供选择，每种方案都有不同的特点和适用场景。

以下是关于LED驱动电源方案的全攻略：1.直接驱动电源方案：直接将LED连接到电源供电，通过电阻限流来保证电流稳定。

这种方案成本较低，但效率较低，不适用于大功率LED灯。

2.恒流驱动电源方案：通过恒流驱动电路来保持LED工作电流恒定，以提高LED的亮度和寿命。

这种方案适用于需要稳定亮度的应用，如室内照明和显示屏。

3.PWM调光驱动电源方案：采用脉冲宽度调制（PWM）技术来控制电流，通过改变脉冲信号的占空比来调节LED的亮度。

这种方案适用于需要可调光的应用，如舞台照明和电视背光。

4.开关电源驱动电源方案：采用开关电源技术，将输入电压经过变压和整流等处理，输出稳定的电流来驱动LED。

这种方案具有高效率和稳定性，适用于大功率和长距离驱动的应用，如户外照明和景观照明。

5.驱动电流调节方案：通过调节驱动电流的大小来控制LED的亮度。

可以使用恒流源、可调电阻、PWM调光等方法来实现驱动电流的调节。

6.功率因数校正方案：LED驱动电源需要具备良好的功率因数，以减少谐波对电网的污染。

可以采用PFC预矫正电路、LC滤波网络等方法来校正功率因数。

7.绝缘驱动电源方案：为了提高安全性能，LED驱动电源通常需要具备绝缘功能，以隔离输入和输出电路。

可以采用变压器隔离、光耦隔离等技术来实现绝缘功能。

当选择LED驱动电源方案时，需要综合考虑LED的特性、应用场景、成本和效率等因素。

根据具体需求，可以选择恒流驱动电源、PWM调光电源或者开关电源等方案。

此外，还要注意选择合适的功率因数校正和绝缘功能，以确保LED驱动电源的安全性和稳定性。

一，LED驱动电源的分类LED是低压发光器件，具有长寿命、高光效、安全环保、方便使用等优点。

对于市电交流输入电源驱动，隔离输出是基于安全规范的要求。

LED驱动电源的效率越高，则越能发挥LED高光效，节能的优势。

同时高开关工作频率，高效率使得整个LED驱动电源容易安装在设计紧凑的LED灯具中。

高恒流精度保证了大批量使用LED照明时的亮度和光色一致性。

随着LED技术的发展，LED的应用已经从传统的小功率便携产品背光拓展至中大功率的室内照明、室外照明及手电筒等应用。

根据驱动电源的不同，LED照明通常可以划分为交流-直流(AC-DC) LED照明、直流-直流(DC-DC) LED照明电源以及电池供电的LED手电筒等不同类型，LED灯具及其功率也各不相同。

市场上典型的LED驱动器包括两类，即线性驱动器和开关驱动器；⑴电阻型驱动器和线性稳压器的区别图1 电阻型与线性驱动器对比在低电流LED应用中，电阻型驱动器尽管成本较低且结构简单，但这种驱动器在低电压条件下，正向电流较低，会导致LED亮度不足，且在负载突降等瞬态条件下，LED可能受损；并且电阻是耗能元件，整个方案的能效较低，见上图示例。

与电阻型驱动器相比，线性驱动器可以提供稳定电流，在宽电压范围下提供恒定亮度，在高输入电压时保护LED，使其免于过驱动，在低输入电压时提供更高的亮度。

线性稳压器的适合手电，手持应急灯，走廊夜灯等小电流应用。

常用IC如L7805,LM317电路等。

⑵采用电容镇流技术利用电容器限制电流可以在很多小功率电路中见到，如电动剃须刀的充电电路、LED玉米灯等。

在市电供电条件下，LED驱动器的最简单实现方法是采用电容器镇流方式，电路如图2所示。

其具有非常低的成本。

图2使用电容镇流的LED驱动器上图左边为阻容降压的典型应用，C1为降压电容，R1为断开电源时C1的泄放电阻，D1为半波整流二极管，D2在市电的负半周为C1提供放电回路，否则电容C1充满电就不工作了，Z1为稳压二极管，C2为滤波电容。

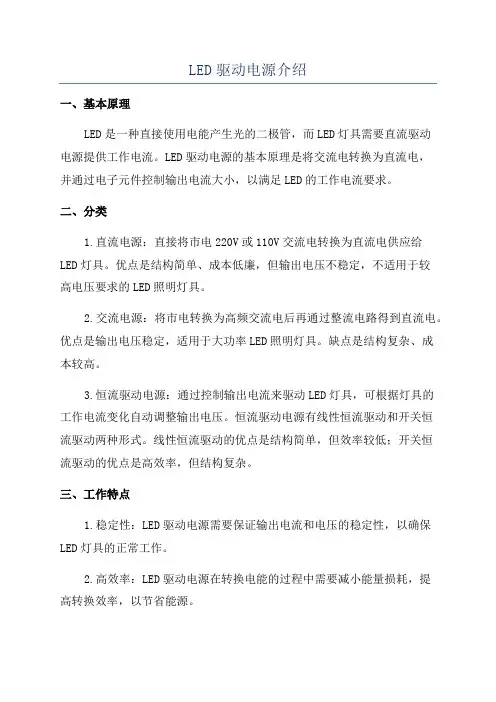

LED驱动电源介绍一、基本原理LED是一种直接使用电能产生光的二极管，而LED灯具需要直流驱动电源提供工作电流。

LED驱动电源的基本原理是将交流电转换为直流电，并通过电子元件控制输出电流大小，以满足LED的工作电流要求。

二、分类1.直流电源：直接将市电220V或110V交流电转换为直流电供应给LED灯具。

优点是结构简单、成本低廉，但输出电压不稳定，不适用于较高电压要求的LED照明灯具。

2.交流电源：将市电转换为高频交流电后再通过整流电路得到直流电。

优点是输出电压稳定，适用于大功率LED照明灯具。

缺点是结构复杂、成本较高。

3.恒流驱动电源：通过控制输出电流来驱动LED灯具，可根据灯具的工作电流变化自动调整输出电压。

恒流驱动电源有线性恒流驱动和开关恒流驱动两种形式。

线性恒流驱动的优点是结构简单，但效率较低；开关恒流驱动的优点是高效率，但结构复杂。

三、工作特点1.稳定性：LED驱动电源需要保证输出电流和电压的稳定性，以确保LED灯具的正常工作。

2.高效率：LED驱动电源在转换电能的过程中需要减小能量损耗，提高转换效率，以节省能源。

3.调光性：有些LED照明灯具需要实现调光功能，即可调节亮度。

调光性是LED驱动电源的一项重要特点。

4.防护性：LED驱动电源需要具备过流保护、过压保护和过温保护等功能，以确保安全可靠的工作。

四、应用五、发展趋势随着照明市场的快速发展和节能环保意识的增强，LED驱动电源的需求量持续增加，其发展趋势主要包括以下几个方面：1.高效率与节能：未来LED驱动电源将追求更高的转换效率，以实现节能减排的目标。

2.可调光性：越来越多的LED灯具需要具备可调光性，因此对LED驱动电源的调光性能有更高要求。

3.智能化：随着智能家居的普及，未来LED驱动电源将实现远程无线控制、智能调光、语音控制等功能。

4.小型化：随着LED驱动电源组件的集成化和小型化，未来的LED驱动电源将更加紧凑，提高装配灵活性。

全面讲解LED驱动电源方案LED驱动电源是一种用于将交流电转换为直流电并为LED灯提供稳定电流的装置。

它在LED照明领域被广泛应用，具有高效、环保、节能等优点。

下面将全面讲解LED驱动电源的方案，从工作原理、分类、特点等方面详细介绍。

一、工作原理LED驱动电源的工作原理是通过把交流电转变为直流电，并通过恒流电路驱动LED灯。

通常情况下，交流电经过变压器降压后，进入整流电路变为直流电。

然后通过电容滤波电路进行滤波，将电压平稳输出。

最后通过恒流电路将电流稳定地输出到LED灯上。

二、分类1.常规驱动电源：常规驱动电源一般采用线性稳压电源，具有结构简单、成本低廉的特点。

但由于线性稳压电源存在功耗大、效率低等问题，因此在大功率LED照明方案中很少应用。

2.开关型驱动电源：开关型驱动电源采用开关电源技术，具有高效、节能的特点。

它能够通过开关管的开关动作实现高频开关，降低功率损耗。

开关型驱动电源包括单端开关型和双端开关型两种结构。

3.恒流驱动电源：恒流驱动电源是一种特殊的LED驱动电源，其输出电流恒定不变。

它能够根据LED灯的亮度和电压变化自动调节输出电流，确保LED灯的稳定亮度和寿命。

恒流驱动电源能够有效保护LED灯，延长其使用寿命。

三、特点1.高效节能：LED驱动电源具有高效节能的特点。

开关型驱动电源的效率一般在85%以上，而恒流驱动电源的效率更高，可达到90%以上。

相较于传统的线性稳压电源，LED驱动电源能够大大提高能源利用效率。

2.电压稳定性好：LED驱动电源具有较好的电压稳定性。

通过滤波电路和稳压电路的设计，能够确保输出电压的稳定性，避免因电压波动导致LED灯亮度不稳定的情况发生。

3.可调性强：LED驱动电源通常具有可变输出电流或电压的功能。

通过调节电流或电压，可以实现对LED灯亮度的调节，满足不同场景的需求。

4.安全可靠：LED驱动电源具备过压保护、过流保护、短路保护等安全功能。

一旦发生异常情况，驱动电源会自动停止工作，确保LED灯和使用者的安全。

led驱动电源原理讲解
LED驱动电源是将交流电源转换为直流电源，以供给LED灯具所需的电能。

下面是对LED驱动电源原理的基本讲解：
1. 整流：首先，交流电源经过整流电路将交流电转换为直流电。

整流电路通常采用整流桥或者整流二极管来实现。

2. 滤波：经过整流的直流电仍然存在脉动（纹波），需要通过滤波电路消除脉动。

典型的滤波元件是电容器，它会平滑输出电压。

3. 电压调整：进一步对输出电压进行调整。

这通常通过开关电源的控制器或稳压电路来实现。

控制器使用反馈机制来监测输出电压，并根据需要调整工作状态。

4. 电流控制：为了确保LED灯具的稳定工作，需要对电流进行控制。

这主要是通过电流源或稳流电路来实现。

电流控制保证LED驱动器输出的电流恒定，不受输入电压变化和LED电压降影响。

5. 保护功能：LED驱动电源通常会包括保护功能，以确保其安全和可
靠运行。

例如，过电流保护、过热保护、过载保护、短路保护等。

6. 输出接口：最后，将驱动电源的输出连接到LED灯具。

LED驱动电源的输出电压和电流应与LED灯具的要求相匹配，以确保其正常工作。

需要注意的是，不同类型的LED驱动电源（如恒压型、恒流型、恒流恒压型）会有不同的电路拓扑和控制方式。

此外，一些高级驱动器可能还包括调光功能，以实现LED灯具的亮度调节。

综上所述，LED驱动电源的原理是将交流电源转换为直流电源，并通过电压和电流的控制，确保稳定供电给LED灯具。

同时，它还应具备保护功能，以确保驱动器的安全和可靠运行。

大部分灯具能够正常使用，并不是说只需要链接线路，打开控制开关即可。

LED灯具能够保持稳定的运营，其实离不开LED驱动电源在背后的支撑。

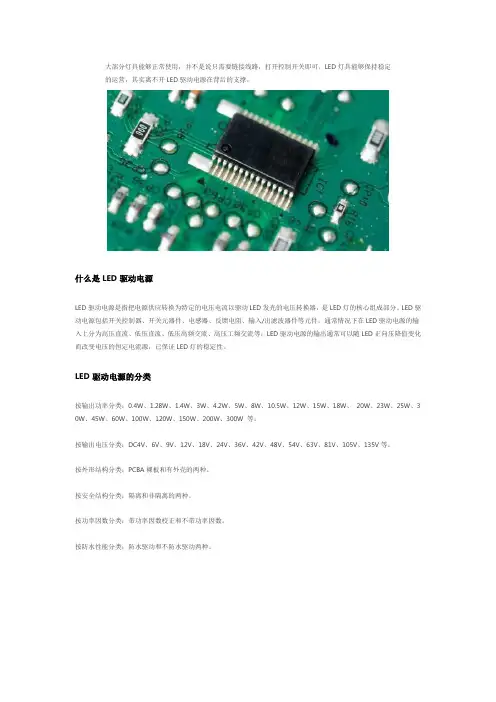

什么是LED驱动电源LED驱动电源是指把电源供应转换为特定的电压电流以驱动LED发光的电压转换器，是LED灯的核心组成部分。

LED驱动电源包括开关控制器、开关元器件、电感器、反馈电阻、输入/出滤波器件等元件。

通常情况下在LED驱动电源的输入上分为高压直流、低压直流、低压高频交流、高压工频交流等；LED驱动电源的输出通常可以随LED正向压降值变化而改变电压的恒定电流源，已保证LED灯的稳定性。

LED驱动电源的分类按输出功率分类：0.4W、1.28W、1.4W、3W、4.2W、5W、8W、10.5W、12W、15W、18W、20W、23W、25W、3 0W、45W、60W、100W、120W、150W、200W、300W 等。

按输出电压分类：DC4V、6V、9V、12V、18V、24V、36V、42V、48V、54V、63V、81V、105V、135V等。

按外形结构分类：PCBA裸板和有外壳的两种。

按安全结构分类：隔离和非隔离的两种。

按功率因数分类：带功率因数校正和不带功率因数。

按防水性能分类：防水驱动和不防水驱动两种。

按激励方式分类：自激式和它激式。

按电路拓扑分类：RCC、LLC、Flyback、Forward、Half-Bridge、Full-Bridge、Push-PLL等。

按转换方式分类：AC-DC与DC-DC两种。

按输出性能分类：恒流、恒压与既恒流又恒压三种。

LED驱动电源的应用由于LED正向伏安特性非常陡，想要给LED灯正常供电不能像普通白炽灯一样，直接用电压源供电，否则电压不稳定产生波动，增大的电流就可能将LED烧毁。

LED驱动电源的镇流功能则可以稳定LED的工作电流，以保证LED稳定的工作。

因此LED电源应用也非常的广泛，可适用于射灯、橱柜灯、LED天花灯、洗墙灯、投光灯、路灯、招牌灯箱、串灯、筒灯、高杆灯、应急灯、台灯、交通灯、节能灯、汽车尾灯、格栅灯、遂道灯等各种场景各类灯具。

LED驱动电源介绍_常用的LED驱动电源电路图LED驱动电源是把电源供应转换为特定的电压电流以驱动LED发光的电压转换器，通常情况下：LED驱动电源的输入包括高压工频交流（即市电）、低压直流、高压直流、低压高频交流（如电子变压器的输出）等。

而LED驱动电源的输出则大多数为可随LED正向压降值变化而改变电压的恒定电流源。

本文为大家介绍常用的LED驱动电源电路图。

LED驱动电源电路图一----电容降压式电源C1为降压电容器（采用金属化聚丙烯电容），R1为C1提供放电回路。

电容C1为整个电路提供恒定的工作电流。

电容C2为电解电容，其耐压值取决于所串联的LED的个数（约为其总电压的1．5倍以上），它的主要作用是抑制通电瞬间引起的电压突变，从而降低电压冲击对LED寿命的影响。

R4为电容C2的泄流电阻，其阻值应随着LED个数的增加适当增加。

需要注意的是，该电路必须根据负载的电流大小选取适当的电容，而不是依据负载的电压和功率，通常降压电容C1的容量C与负载电流IO的关系可近似认为：C=14.5IO，其中C 的容量单位是uF，Io的单位是A。

限流电容必须采用无极性电容，而且电容的耐压值须在630V以上。

LED驱动电源电路图二----传统的低效率电路下图是传统的低效率电路，电网电源通过降压变压器降压；桥式整流滤波后，通过电阻限流来使3个LED稳定工作，这种电路的致命缺点是：电阻R的存在是必须的，R上的有功损耗直接影响了系统的效率，当R分压较小时，R的压降占总输出电压的40％，输出电路在R上的有功损耗已经占40％，再加上变压器损耗，系统效率小于50％。

当电源电压在10％的范围内变动时，流过LED的电流变化将25％，LED上的功率变化将达到30％。

当R分压较大时，在电源电压在10％的范围内变动时，虽说能使输出到LED的功率变化减少，但系统效率将更低。

下图电路是直接采用电容作为限流元件，在此电路中，由于电容上的分压几乎达到了全部电源电压，所以具有良好的限流特性，当电源电压在10％波动时，输出电流也在10％内波动，只要在设计中把LED的额定值留有一定的裕量，就能保证在电源电压波动时LED。

led驱动电源工作原理
LED驱动电源工作原理是指LED灯具中的电源如何为LED提供所需的电压和电流。

其基本原理包括功率转换、电压调节和电流调节。

一般而言，LED驱动电源采用开关电源的工作方式。

具体的工作流程如下：
1. 输入电压变压器：将输入的交流电压通过变压器降压、整流和滤波处理，得到直流电压。

2. 整流和滤波：使用整流电路将交流电转换为直流电，并通过滤波电路对电源进行滤波处理，以消除交流电中的纹波。

3. 功率转换：采用开关电源的方式，将直流电转换为高频交流电，再经过变换器将高频交流电转换为所需的直流电压。

4. 电压调节：通过电压调节电路对输出电压进行稳定控制，确保LED正常工作所需的电压。

5. 电流调节：通过电流调节电路对输出电流进行稳定控制，确保LED正常工作所需的电流。

6. 输出电源：最终输出稳定的直流电压和电流，供LED灯具使用。

LED驱动电源的工作原理可以根据具体的电路设计和控制方法有所不同，但以上的基本原理是通用的。

通过合理的设计和控制，LED驱动电源可以提供稳定的电压和电流，确保LED 的正常工作和寿命。

Light up your lifeLED驱动电源的知识目前LED均采用直流驱动,因此在市电与LED之间需要加一个电源适配器即LED驱动电源.它的功能是把交流市电转换成合适LED的直流电.根据电网的用电规则和LED的驱动特性要求,在选择和设计LED驱动电源时要考虑到以下几点:1．高可靠性特别像LED路灯的驱动电源,装在高空,维修不方便,维修的花费也大.2．高效率 LED是节能产品,驱动电源的效率要高.对于电源安装在灯具内的结构,尤为重要.因为LED的发光效率随着LED温度的升高而下降,所以LED的散热非常重要.电源的效率高,它的耗损功率小,在灯具内发热量就小,也就降低了灯具的溫升.对延缓LED的光衰有利.3．高功率因素功率因素是电网对负载的要求.一般70瓦以下的用电器,没有强制性指标.虽然功率不大的单个用电器功率因素低一点对电网的影响不大,但晚上大家点灯,同类负载太集中,会对电网产生较严重的污染.对于30瓦~40瓦的LED驱动电源,据说不久的将来,也许会对功率因素方面有一定的指标要求.4．驱动方式现在通行的有两种:其一是一个恒压源供多个恒流源,每个恒流源单独给每路LED 供电.这种方式,组合灵活,一路LED故障,不影响其他LED的工作,但成本会略高一点.另一种是直接恒流供电,LED串联或并联运行.它的优点是成本低一点,但灵活性差,还要解决某个LED故障,不影响其他LED运行的问题.这两种形式,在一段时间内并存.多路恒流输出供电方式,在成本和性能方面会较好.也许是以后的主流方向.5．浪涌保护 LED抗浪涌的能力是比较差的,特别是抗反向电压能力.加强这方面的保护也很重要.有些LED灯装在户外,如LED路灯.由于电网负载的启甩和雷击的感应,从电网系统会侵入各种浪涌,有些浪涌会导致LED的损坏.因此LED驱动电源要有抑制浪涌的侵入,保护LED不被损坏的能力. 6．保护功能电源除了常规的保护功能外,最好在恒流输出中增加LED温度负反馈,防止LED温度过高.7．防护方面灯具外安装型,电源结构要防水、防潮,外壳要耐晒.8．驱动电源的寿命要与LED的寿命相适配.9．要符合安规和电磁兼容的要求.随着LED的应用日益广泛,LED驱动电源的性能将越来越适合LED的要求.深圳市南北源光电科技有限公司 |Light up your lifeLED由于环保、寿命长、光电效率高等众多优点,近年来在各行业应用得以快速发展,LED的驱动电源成了关注热点,理论上,LED的使用寿命在10万小时以上,但在实际应用过程中,由于驱动电源的设计及驱动方式选择不当,使LED极易损坏.我们设计LED驱动电源时,有必要知道LED电流、电压特性,由于LED的生产厂家及LED规格不同,电流、电压特性均有差异.现以白光LED典型规格为例,按照LED的电流、电压变化规律,一般应用正向电压为3.0-3.6V左右,典型值电压为3.3V,电流为20mA,当加于LED两端的正向电压超过3.6V 后,正向电压很小的增加,LED的正向电流都有可能会成倍增涨,使LED发光体温升过快,从而加速LED光衰减,使LED的寿命缩短,严重时甚至烧坏LED.根据LED的电压、电流变化特性,对驱动电源的设计提出严格要求.当前很多厂家生产的LED灯类产品(比如护栏、灯杯、投射灯),采用阻、容降压,然后加上一个稳压二极管稳压,向LED供电,这样驱动LED的方式存在极大缺陷,首先是效率低,在降压电阻上消耗大量电能,甚至有可能超过LED所消耗的电能,且无法提供大电流驱动,因为电流越大,消耗在降压电阻上的电能就越大,所以很多产品的LED不敢采用并联方式,均采用串联方式降低电流.其次是稳定电压的能力极差,无法保证通过LED电流不超过其正常工作要求,设计产品时都会采用降低LED两端电压来供电驱动,这样是以降低LED亮度为代价的.采用阻、容降压方式驱动LED,LED的亮度不能稳定,当供电电源电压低时,LED的亮度变暗,供电电源电压高时,LED的亮度变亮些.阻、容降压方式驱动LED的最大优势是成本低.根据LED电流、电压变化特点,采用恒压驱动LED是可行的,虽然常用的稳压电路,存在稳压精度不够和稳流能力较差的缺点,但在某些产品的应用上可能过精确设计,其优势仍然是其它驱动方式无法取代的.采用恒流驱动方式,是比较理想的LED驱动方式,它能避免LED正向电压的改变而引起电流变动,同时恒定的电流使LED的亮度稳定.因此众多厂家选用恒流方式驱动LED.还有一种LED驱动方式是可行的,它即不恒压,也不恒流,但通过电路的设计,当LED正向电压升高时,使驱动电流减小,保证了LED产品的安全.当然正向电压的升高只能在LED承受范围,过高也会损坏LED.理想的LED驱动方式是采用恒压、恒流.但驱动器的成本增加.其实每种驱动方式均有优、缺点,根据LED产品的要求、应用场合,合理选用LED驱动方式,精确设计驱动电源成为关键.LED虽然在节能方面比普通光源的效率高,但是LED光源却不能像一般的光源一样可以直接使用公用电网电压,它必须配有专用电压转换设备,提供能够满足LED额定的电压和电流,才能使LED正常工作,也就所谓深圳市南北源光电科技有限公司 |Light up your life谓的LED专用电源.但由于各种规格不同的LED电源的性能和转换效率各不相同,所以选择合适、高效的LED专用电源,才能真正展露出LED光源高效能的特性.因为低效率的LED电源本身就需要消耗大量电能,所以在给LED供电的过程中就无法凸显LED的节能特点.总之,LED电源在LED工作中的稳定性、节能性、寿命长短,具备重要的作用.LED的电源有哪些分类呢一、LED电源按驱动方式可以分为两大类:A. 恒流式:1、恒流驱动电路驱动LED是很理想的,缺点就是价格较高.2、恒流电路虽然不怕负载短路,但是严禁负载完全开路.3、恒流驱动电路输出的电流是恒定的,而输出的直流电压却随着负载阻值的大小不同在一定范围内变化.4、要限制LED的使用数量,因为它有最大承受电流及电压值.B.稳压式:1、稳压电路确定各项参数后,输出的是固定电压,输出的电流却随着负载的增减而变化.2、稳压电路虽然不怕负载开路,但是严禁负载完全短路.3、整流后的电压变化会影响LED的亮度.4、要使每串以稳压电路驱动LED显示亮度均匀,需要加上合适的电阻才可以.二、LED电源按电路结构可以分为六类:1、常规变压器降压:这种电源的优点是体积小,不足之处是重量偏重、电源效率也很低,一般在45%~60%,因为可靠性不高,所以一般很少用.2、电子变压器降压:这种电源结构不足之处是转换效率低,电压范围窄,一般180~240V,波纹干扰大.3、电容降压:这种方式的LED电源容易受电网电压波动的影响,电源效率低,不宜LED在闪动时使用,因为电路通过电容降压,在闪动使用时,由于充放电的作用,通过LED的瞬间电流极大,容易损坏芯片.4、电阻降压:深圳市南北源光电科技有限公司 |Light up your life这种供电方式电源效率很低,而且系统的可靠也较低.因为电路通过电阻降压,受电网电压变化的干扰较大,不容易做成稳压电源,并且降压电阻本身还要消耗很大部分的能量.5、RCC降压式开关电源:这种方式的LED电源优点是稳压范围比较宽、电源效率比较高,一般可在70%~80%,应用较广.缺点主要是开关频率不易控制,负载电压波纹系数较大,异常情况负载适应性差.6、PWM控制式开关电源:目前来说,PWM控制方式设计的LED电源是比较理想的,因为这种开关电源的输出电压或电流都很稳定.电源转换效率极高,一般都可以高达80%~90%,并且输出电压、电流十分稳定.这种方式的LED 电源主要由四部分组成它们分别是:输入整流滤波部分、输出整流滤波部分、PWM稳压控制部分、开关能量转换部分.而且这种电路都有完善的保护措施,属于高可靠性电源.深圳市南北源光电科技有限公司 |。

全面讲解LED驱动电源方案一、什么是LED？LED（Light Emi tting Diode），又称发光二极管，它们利用固体半导体芯片作为发光材料，当两端加上正向电压，半导体中的载流子发生复合，放出过剩的能量而引起光子发射产生可见光。

二、LED有哪些优点？★高效节能一千小时仅耗几度电（普通60W白炽灯十七小时耗1度电，普通10W节能灯一百小时耗1度电）★超长寿命半导体芯片发光，无灯丝，无玻璃泡，不怕震动，不易破碎，使用寿命可达五万小时（普通白炽灯使用寿命仅有一千小时，普通节能灯使用寿命也只有八千小时）★光线健康光线中不含紫外线和红外线，不产生辐射（普通灯光线中含有紫外线和红外线）★绿色环保不含汞和氙等有害元素，利于回收和利用，而且不会产生电磁干扰（普通灯管中含有汞和铅等元素，节能灯中的电子镇流器会产生电磁干扰）★保护视力直流驱动，无频闪（普通灯都是交流驱动，就必然产生频闪）★光效率高，发热小：90%的电能转化为可见光（普通白炽灯80%的电能转化为热能，仅有20%电能转化为光能）★安全系数高所需电压、电流较小，发热较小，不产生安全隐患，可用于矿场等危险场所★市场潜力大低压、直流供电，电池、太阳能供电即可，可用于边远山区及野外照明等缺电、少电场所。

三、权威预测半导体照明将在未来5-10年内取代现有传统光源。

“未来白光LED将更加便宜，市场总体容量将快速增长。

”许志鹏乐观地指出，据美国能源部预测，2010年前后，美国将有55%的白炽灯和荧光灯被LED替代，可能形成一个500亿美元的大产业。

而日本提出，LED将在今年大规模替代传统白炽灯。

日、美、欧、韩等国均已正式启动LED照明战略计划。

美国能源部预测，到2010年前后，美国将有55%的白炽灯和荧光灯将被嵌在芯片上的发光体---半导体灯替代。

日本计划到2008年用这种半导体灯替代50%的传统照明灯具。

科学家测量发现，在同样亮度下，LED的电能消耗仅为白炽灯的1／10，寿命则是白炽灯的100倍。

LED电源也是一个配套产品，目前市场上的电源品质参差不齐，下面就为初入该行的业者提供一些LED驱动电源的相关知识。

1、什么是LED驱动电源LED驱动电源把电源供应转换为特定的电压电流以驱动LED发光的电压转换器，通常情况下：LED驱动电源的输入包括高压工频交流（即市电）、低压直流、高压直流、低压高频交流（如电子变压器的输出）等。

而LED驱动电源的输出则大多数为可随LED正向压降值变化而改变电压的恒定电流源。

LED电源核心元件包括开关控制器、电感器、开关元器件（MOSfet）、反馈电阻、输入滤波器件、输出滤波器件等等。

根据不同场合要求、还要有输入过压保护电路、输入欠压保护电路，LED开路保护、过流保护等电路。

2、LED驱动电源的特点（1）高可靠性特别像LED路灯的驱动电源，装在高空，维修不方便，维修的花费也大。

（2）高效率LED是节能产品，驱动电源的效率要高。

对于电源安装在灯具内的结散热非常重要。

电源的效率高，它的耗损功率小，在灯具内发热量就小，也就降低了灯具的温升。

对延缓LED 的光衰有利。

（3）高功率因素功率因素是电网对负载的要求。

一般70瓦以下的用电器，没有强制性指标。

虽然功率不大的单个用电器功率因素低一点对电网的影响不大，但晚上使用照明量大，同类负载太集中，会对电网产生较严重的污染。

对于30瓦~40瓦的LED驱动电源，据说不久的将来，也许会对功率因素方面有一定的指标要求。

（4）驱动方式现在通行的有两种：其一是一个恒压源供多个恒流源，每个恒流源单独给每路LED供电。

这种方式，组合灵活，一路LED故障，不影响其他LED的工作，但成本会略高一点。

另一种是直接恒流供电也就是“中科慧宝“改采用的驱动方式，LED串联或并联运行。

它的优点是成本低一点，但灵活性差，还要解决某个LED故障，不影响其他LED运行的问题。

这两种形式，在一段时间内并存。

多路恒流输出供电方式，在成本和性能方面会较好。

也许是以后的主流方向。

LED驱动电源原理LED驱动电源原理是指将电源电压转换为适合LED工作的电流和电压的过程。

它是保证LED正常工作和保护LED的重要组成部分。

一般来说，LED驱动电源通常包含输入变压器、输入整流电路、滤波电路、PWM控制电路、输出恒流电路、控制保护电路等模块。

首先，输入变压器将普通交流电压变换为适合电源工作的交流电压。

输入整流电路将输入的交流电流转换为脉冲直流电流，通过滤波电路将脉冲直流电流转换为稳定的直流电压。

接下来，PWM控制电路通过控制开关管的开关，将稳定的直流电压转为PWM波，实现对电流的精确控制。

输出恒流电路是LED驱动电源的核心部分，它能够根据输入信号和电流调节电阻的变化，保持驱动电流在恒定的范围内。

通过精确控制电流的大小，保证LED的亮度和颜色的稳定性。

控制保护电路用于对LED驱动电源进行监控和保护。

它包括过压保护、过流保护、短路保护等功能。

当有异常情况发生时，控制保护电路能够及时断开电源，以保护LED的安全和稳定工作。

调压是指根据输入电压的不同，输出电流的大小也会有所变化。

变焊是指通过PWM控制电路，使输入电压可以转换为恒定电流输出。

过电流保护的作用是在LED驱动过程中，一旦驱动电流超过了LED的额定电流，则会自动断开电源，以保护LED的安全。

过热保护则是在驱动过程中，如果温度过高，则会自动停止工作，防止LED灯的损坏。

恒流控制是LED驱动电源能够根据输入的电流大小来调节输出的电流，以保持恒定的亮度。

过载保护是在输入过大的情况下，能够及时断开电源，以保护电路的正常工作。

总之，LED驱动电源原理是将电源电压转换为适合LED工作的电流和电压的过程，通过调压、变焊、过电流保护、过热保护、恒流控制和过载保护等措施，保证LED灯的安全、稳定和高效工作。

同时，控制保护电路的设计能够监控和保护驱动电源的正常工作，确保LED系统能够长时间稳定运行。

LED驱动电源介绍LED驱动电源是指为LED灯具提供稳定电流或电压的电源装置，其主要功能是将交流电转换为直流电，并对LED灯具进行恒流或恒压控制，以确保LED灯具的正常运行。

下面将从LED驱动电源的分类、工作原理、特点及应用领域等方面进行介绍。

一、分类根据输出电流或电压的稳定性，LED驱动电源可以分为恒流型和恒压型。

1.恒流型：恒流型LED驱动电源是指在输出端保持恒定电流，无论LED串联数量的变化，输出电流保持不变。

这种驱动电源适用于需要恒定电流驱动的LED灯具，如LED灯条、投光灯等。

2.恒压型：恒压型LED驱动电源是指在输出端保持恒定电压，无论LED串联数量的变化，输出电压保持不变。

这种驱动电源适用于需要恒定电压驱动的LED灯具，如LED灯泡、LED模块等。

二、工作原理1.输入电源滤波：LED驱动电源通常采用交流电源输入，首先需要进行电源滤波，以消除输入电源中的干扰和噪声。

2.整流：经过电源滤波后，交流电源被整流电路转换为直流电源，保证后续电路工作的稳定性。

3.能量存储与转换：在LED驱动电源中，通常会采用开关电源的设计，通过开关管与电感器件实现能量的存储与转换。

在开关管导通时，电感器件储存电能；在开关管断开时，储存的电能转移到输出端，为LED灯具提供工作电流或电压。

4.输出电流/电压的控制：为了确保LED灯具的正常工作，驱动电源需要对输出电流或电压进行控制。

恒流型LED驱动电源通常通过反馈电路控制输出端的电流，保持恒定，而恒压型LED驱动电源则通过反馈电路控制输出端的电压，保持恒定。

三、特点1.高效率：LED驱动电源通常采用开关电源的设计，工作效率较高，能够将电能转换为LED灯具所需的电流或电压，减少能量的浪费。

2.安全可靠：LED驱动电源采用多重保护设计，如过载保护、短路保护、过温保护等，能够保障LED灯具的正常工作，提高使用寿命。

3.调光性能好：LED驱动电源通常支持调光功能，可以根据需要调整LED灯具的亮度，满足不同场景和需求。

LED驱动电源恒流方案大全LED（Light Emitting Diode，发光二极管）是半导体发光元件，由于其高效、长寿命、环保等优点，在照明、显示、指示等领域得到广泛应用。

但是，LED的工作必须在恒流的驱动下才能达到最佳效果，因此需要恒流驱动电源。

本文将介绍LED驱动电源的几种常见的恒流驱动方案。

1.电流源驱动方案电流源驱动方案是最基本、最简单的LED恒流驱动方法。

该方案通过使用电流源（如稳压二极管、晶体管、电流表等）将恒定的电流传送到LED中，从而实现LED的恒流驱动。

这种方案成本低、简单易懂，但是稳定性不高，容易受到环境温度、供电电压等因素的影响。

2.直接驱动方案直接驱动方案是将LED直接连接到恒定电流的电源上，从而实现恒流驱动。

这种方案不需要额外的驱动电路，成本低，但是灵活性差，无法调节电流。

3.变阻驱动方案变阻驱动方案通过改变电阻来调节LED的工作电流，从而实现恒流驱动。

该方案简单易懂，成本较低，但是调节范围有限。

4.PWM调光驱动方案PWM调光驱动方案通过通过调节PWM脉宽来控制LED的亮度，从而实现恒流驱动和调光功能。

该方案具有亮度可调节性高、节能等优点，广泛应用于LED显示屏、背光等领域。

但是，该方案需要专门的PWM调光电路，成本较高。

5.恒流驱动芯片方案总结：LED恒流驱动是保证LED正常工作的重要因素，不同的应用场景需要选择不同的恒流驱动方案。

本文介绍了电流源驱动方案、直接驱动方案、变阻驱动方案、PWM调光驱动方案和恒流驱动芯片方案等几种常见的LED恒流驱动方案。

在选择具体方案时，需要考虑成本、灵活性、调光范围和稳定性等因素。

led灯驱动电源原理
LED灯驱动电源原理简介
LED灯驱动电源是一种专门用于给LED灯提供稳定电流或电
压的电源装置。

LED灯的工作特点是需要稳定的直流电流或
直流电压来驱动，因此LED灯的电源必须能够将交流电源转
换为所需的直流电源。

LED灯驱动电源一般由三个主要部分组成：输入端电路、稳
压电路和输出端电路。

输入端电路主要起到对交流电源进行整流和滤波的作用。

一般采用整流桥和电容滤波电路，将交流电源转换为直流电源。

稳压电路主要是为了保证输出的电流或电压能够稳定不变。

常用的稳压电路有线性稳压器和开关稳压器两种。

线性稳压器通过调整管路的阻抗来实现稳压，但效率较低。

开关稳压器通过不断地开关、关断，使得输出电流或电压保持稳定。

输出端电路将稳压电路得到的稳定电流或电压输出给LED灯。

根据LED灯的工作需求，输出端电路一般包括恒流源和恒压
源两种。

恒流源是将输出电源的电流限制在一个设定值，保证LED灯的稳定工作。

恒压源则是将输出电源的电压限制在一
个设定值，使得LED灯可以在稳定的电压下工作。

综上所述，LED灯驱动电源通过整流和滤波、稳压和输出控
制等环节，将交流电源转换为稳定的直流电源，为LED灯的正常工作提供可靠的电源支持。
