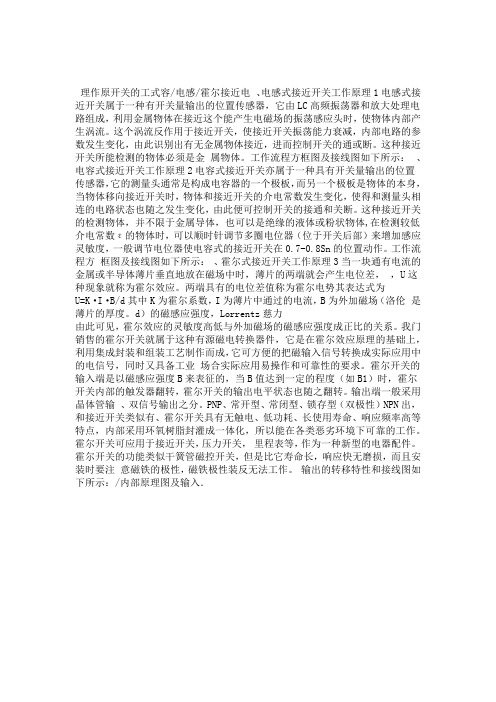

理作原开关的工式容/电感/霍尔接近电、电感式接近开关工作原理1电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。
这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。
这种接近开关所能检测的物体必须是金属物体。
工作流程方框图及接线图如下所示：、电容式接近开关工作原理2电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。
这种接近开关的检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体,在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在0.7-0.8Sn的位置动作。
工作流程方框图及接线图如下所示：、霍尔式接近开关工作原理3当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，，U这种现象就称为霍尔效应。
两端具有的电位差值称为霍尔电势其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦是薄片的厚度。
d）的磁感应强度，Lorrentz慈力由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。
我门销售的霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。
霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度（如B1）时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。
电容/电感/霍尔式接近开关的工作原理1、电感式接近开关工作原理电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。
这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。
这种接近开关所能检测的物体必须是金属物体。

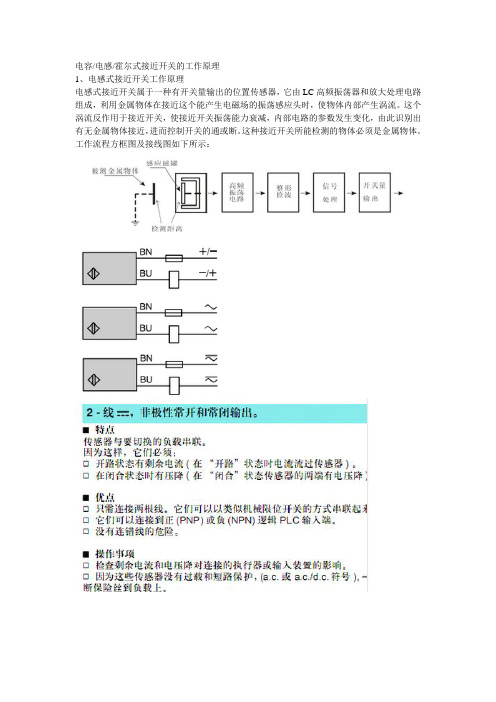

工作流程方框图及接线图如下所示：2、电容式接近开关工作原理电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。
这种接近开关的检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体,在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在0.7-0.8Sn的位置动作。
工作流程方框图及接线图如下所示：3、霍尔式接近开关工作原理当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。
两端具有的电位差值称为霍尔电势U，其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦慈力Lorrentz）的磁感应强度，d是薄片的厚度。
由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。
我门销售的霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。
霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度（如B1）时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。
电容/电感/霍尔式接近开关的工作原理1、电感式接近开关工作原理电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。
这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。
这种接近开关所能检测的物体必须是金属物体。
工作流程方框图及接线图如下所示：2、电容式接近开关工作原理电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。
这种接近开关的检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体,在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在0.7-0.8Sn的位置动作。
工作流程方框图及接线图如下所示：3、霍尔式接近开关工作原理当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。
两端具有的电位差值称为霍尔电势U，其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦慈力Lorrentz）的磁感应强度，d是薄片的厚度。
由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。
我门销售的霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。
霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度（如B1）时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。

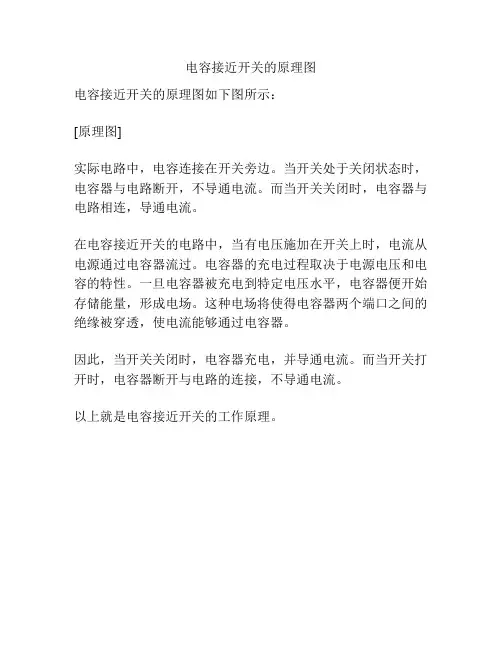

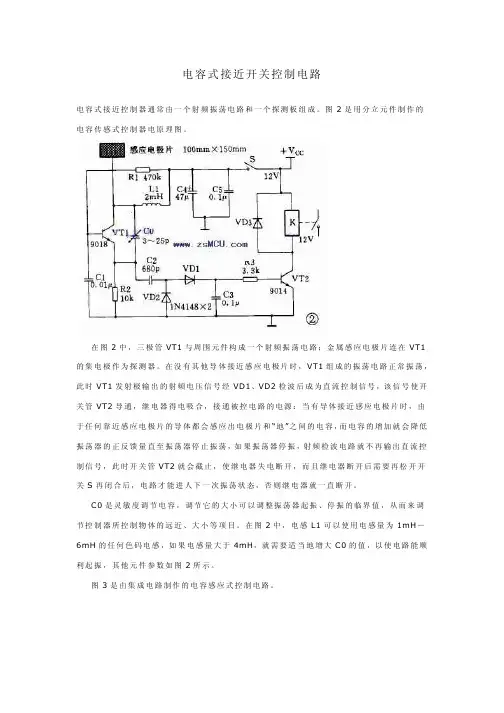

电容接近开关的原理图
电容接近开关的原理图如下图所示：
[原理图]
实际电路中，电容连接在开关旁边。
当开关处于关闭状态时，电容器与电路断开，不导通电流。
而当开关关闭时，电容器与电路相连，导通电流。
在电容接近开关的电路中，当有电压施加在开关上时，电流从电源通过电容器流过。
电容器的充电过程取决于电源电压和电容的特性。
一旦电容器被充电到特定电压水平，电容器便开始存储能量，形成电场。
这种电场将使得电容器两个端口之间的绝缘被穿透，使电流能够通过电容器。
因此，当开关关闭时，电容器充电，并导通电流。
而当开关打开时，电容器断开与电路的连接，不导通电流。
以上就是电容接近开关的工作原理。

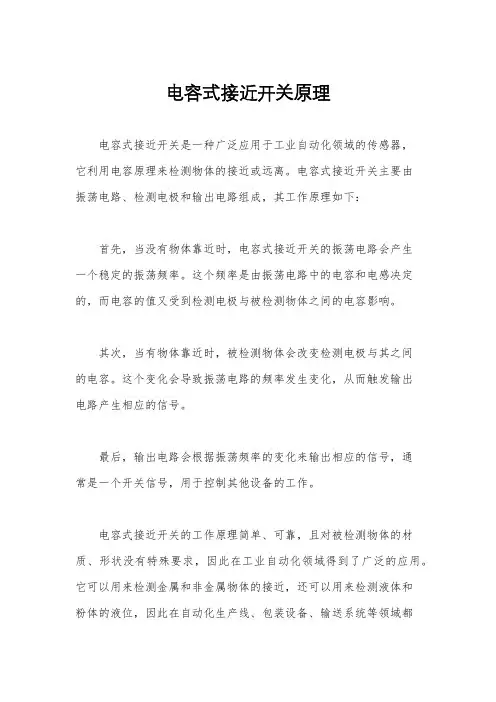

电容式接近开关原理电容式接近开关是一种常用的非接触式探测器件，可以用于检测金属和非金属物体的接近和远离，并将其转换成电信号输出，具有灵敏、可靠、精确等特点。
本文将详细介绍电容式接近开关的原理、构造、应用、特点等相关知识。
电容式接近开关的原理是利用物体与传感器之间的电容变化来检测接近与远离。
传感器由两个金属电极组成，当感应物体接近时，物体和电极之间就会形成一个电容，并在传感器内部形成一个电容回路。
当物体远离时，电容回路就会断开。
由于电容值与物体与电极之间的距离成反比关系，因此通过测量电容值的变化，就可以确定物体与电极之间的距离，从而实现接近开关的控制。
电容式接近开关的探测范围是非常有限的，通常不超过10mm，这就要求被探测物体必须非常接近传感器才能被检测到。
感应物体的电性能对电容式接近开关的探测距离也有影响。
具有高电导率的物体和导电性的表面会增强电容，从而增加感应距离。
电容式接近开关主要由传感器、振荡器和输出电路三部分组成。
1.传感器传感器是电容式接近开关的核心部件，由两片平行放置的金属电极组成，通常为铜片或铝片，电极之间留有微小的间隙，形成电容回路。
当感应物体接近电极时，物体和电极之间的距离减小，从而使电容值增加，进而使接近开关的输出信号发生变化。
2.振荡器振荡器是电容式接近开关的另一个重要组成部分。
振荡器中包含了一些元件，如晶体管、电容器和电阻器等，用来产生一定频率的交流信号。
振荡电路对感应物体的距离变化非常敏感，只要感应物体的距离发生微小变化，振荡频率就会发生变化，从而输出信号的状态也会发生变化。
3.输出电路输出电路是电容式接近开关的第三部分，用于将传感器接收到的信号转换成可靠的数字信号输出。
通常采用开关管或三极管等电子元件实现信号的放大和处理。
电容式接近开关广泛应用于各种自动控制系统中，例如工业生产自动化、流水线生产、机床加工、电器自动化等领域。
其主要应用包括：1.位置检测：电容式接近开关可以用于检测物体的位置，例如在流水线上用来检测物体是否到达指定位置。

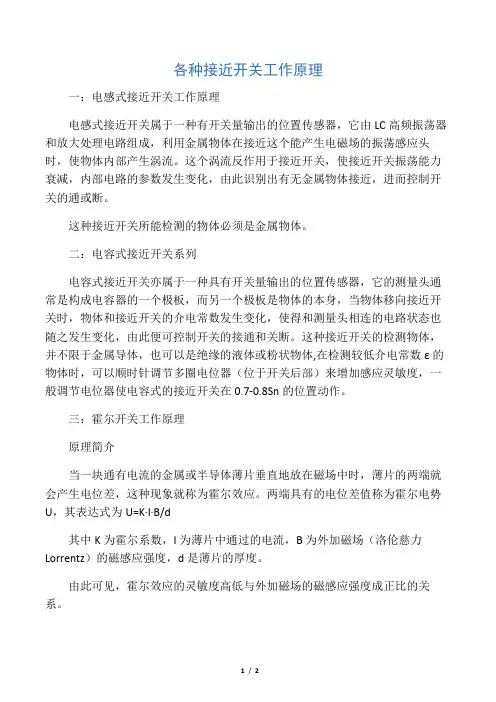

各种接近开关工作原理一：电感式接近开关工作原理电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。
这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。
这种接近开关所能检测的物体必须是金属物体。
二：电容式接近开关系列电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。
这种接近开关的检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体,在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在0.7-0.8Sn的位置动作。
三：霍尔开关工作原理原理简介当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。
两端具有的电位差值称为霍尔电势U，其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦慈力Lorrentz）的磁感应强度，d是薄片的厚度。
由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。
霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。
霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度（如B1）时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。
输出端一般采用晶体管输出，和接近开关类似有NPN、PNP、常开型、常闭型、锁存型（双极性）、双信号输出之分。
