工业通风第四版答案

第二章控制工业有害物的通风方法1、某车间体积V=1000m3，由于突然发生事故，某种有害物大量散入车间，散发量为350mg/s，事故发生后10min被发现，立即开动事故风机，事故排风量为L=3.6m3/s。

试问：风机启动后要经过多长时间室内有害物浓度才能降低100mg/ m3以下（风机启动后有（2）自由悬挂，有法兰边（3）在工作台上，无法兰边2、有一镀银槽槽面尺寸A×B＝800×600mm，槽内溶液温度为室温，采用低截面条缝式槽边排风罩。

槽靠墙或不靠墙布置时，计算其排风量、条缝口尺寸以及阻力。

（P40~41）3、有一金属熔化炉，平面尺寸为600×600mm，炉内温度t＝600℃。

在炉口上部400mm 处设接受罩，周围横向风速0.3m/s。

确定排风罩口尺寸及排风量。

(P35~36)4、某车间大门尺寸为3×3m，当地室外计算温度t w＝－12℃，室内空气温度t n＝15℃，室外风速v w＝2.5m/s。

因大门经常开启，设置侧送式空气幕。

空气幕效率η＝100％，要求混合温度等于10℃，计算该空气幕吹风量及送风温度。

(P50)（喷射角45°，不考虑热压作用，风压的空气动力系数K＝1.0）第四章通风排气中粉尘的静化1、有一两级除尘系统，系统风量为2.22m3/s，工艺设备产尘量为22.2g/s，除尘器的除尘效率分别为80％和95％，计算该系统的总效率和排空浓度。

(P56~57公式及例题)2、金钢砂尘的真密度ρc＝3100kg/m3，在大气压力P＝1atm、温度t＝20℃的静止空气中自由沉降，计算粒径d c＝2、5、10、40μm时尘粒的沉降速度。

（P60-61公式及例题）求该除尘器的全效率。

(P56~57公式及例题)4、在现场对某除尘器进行测定，测得数据如下：y＝3200mg/m3除尘器进口含尘浓度1y＝480mg/m3除尘器出口含尘浓度2除尘器进口和出口管道内粉尘的粒径分布为计算该除尘器的全效率和分级效率。

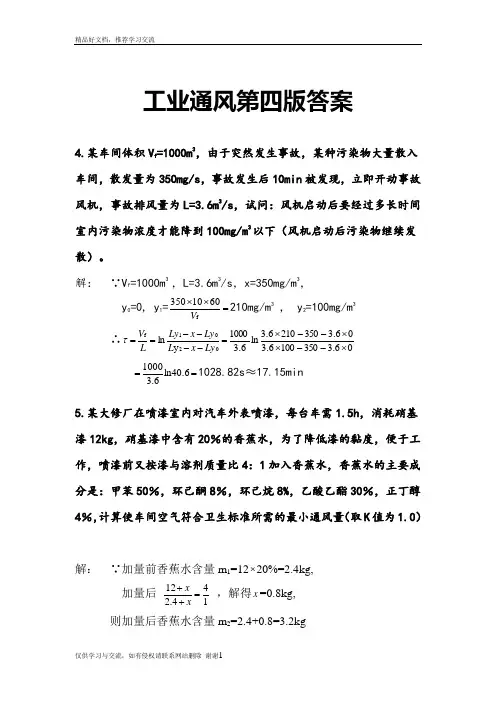

工业通风第四版答案4.某车间体积V f =1000m 3，由于突然发生事故，某种污染物大量散入车间，散发量为350mg/s ，事故发生后10min 被发现，立即开动事故风机，事故排风量为L=3.6m 3/s ，试问：风机启动后要经过多长时间室内污染物浓度才能降到100mg/m 3以下（风机启动后污染物继续发散）。

解： ∵V f =1000m 3 ，L=3.6m 3/s ，x=350mg/m 3， y 0=0, y 1==⨯⨯f6010350V 210mg/m 3 , y 2=100mg/m 3∴06.33501006.306.33502106.3ln 6.31000y ln 0201f ⨯--⨯⨯--⨯=----==Ly x L Ly x Ly L V τ ==ln40.66.310001028.82s ≈17.15min5.某大修厂在喷漆室内对汽车外表喷漆，每台车需1.5h ，消耗硝基漆12kg ，硝基漆中含有20％的香蕉水，为了降低漆的黏度，便于工作，喷漆前又按漆与溶剂质量比4：1加入香蕉水，香蕉水的主要成分是：甲苯50％，环己酮8％，环己烷8%，乙酸乙酯30％，正丁醇4％，计算使车间空气符合卫生标准所需的最小通风量（取K 值为1.0）解： ∵加量前香蕉水含量m 1=12⨯20%=2.4kg, 加量后144.212=++x x ，解得x =0.8kg, 则加量后香蕉水含量m 2=2.4+0.8=3.2kg∴甲苯散发量x 1=3.2⨯50%=1.6kg, x ’1=s /mg 3.29636005.1100010006.1=⨯⨯⨯;环己酮散发量x 2=3.2⨯8%=0.256kg, x ’2=mg/s 41.4736005.110001000256.0=⨯⨯⨯环己烷散发量x 3=3.2⨯8%=0.256kg, x ’3=mg/s 41.4736005.110001000256.0=⨯⨯⨯乙酸乙酯散发量x 4=3.2⨯30%=0.96kg,x ’4=mg/s 78.17736005.11000100096.0=⨯⨯⨯正丁醇散发量x 5=3.2⨯4%=0.128kg, x ’5=mg/s 7.2336005.110001000128.0=⨯⨯⨯根据卫生标准，车间空气中上述有机溶剂蒸气的允许浓度为： 甲苯y p1=50mg/m 3, 环己酮y p2=50mg/m 3, 环己烷y p3=250mg/m 3, 乙酸乙酯y p4=200mg/m 3, 正丁醇没有规定不计风量， 送风空气中上述溶剂的浓度为零，即y 0=0∴稀释到使车间空气符合卫生标准所需的最小通风量为L=y y Kxpx - 甲苯：L 1=m 926.5503.2961=⨯3/s, 环己酮：L 2=m 9482.05041.471=⨯3/s,环己烷：L 3=m 19.025041.471=⨯3/s,乙酸乙酯：L 4=m 8889.020078.1771=⨯3/s正丁醇：L 5=0∴数种有机溶剂混合存在时，全面通风量为各自所需风量之和，即 L=L 1+L 2+L 3+L 4+L 5=5.926+0.9482+0.19+0.8889=7.9531m 3/s 8.某车间布置如图所示，已知生产设备散热量且Q=350kW ，围护结构失热量Q b =450kW ，上部天窗排风量L zp =2.78m3/s ，局部排风量L jp =4.16m3/s ，室内工作区温度t n =20℃，室外空气温度t w =-12℃，机械进风温度t j =37℃，车间内温度梯度H t∆=0.3℃/m ，从地面到天窗中心线的距离为10m,求机械进风量L jj 和自然进风量L zj (m3/s)【解】：列风量平衡方程式：G zj +G jj =G zp +G jp ，∴L zj ρw +L jj ρj =L zp ρp +L jp ρn ....①上部天窗的排风温度：t p =t n +Ht∆(H-2)=20+0.3⨯8=22.4℃，查相关资料得：ρw =1.35kg/m 3,ρj =1.14kg/m 3,ρp =1.2kg/m 3,ρn =1.2kg/m 3,列热平衡方程式：Q+cL zj ρw t w +cL jj ρj t j =Q b +cL zp ρp t p +cL jp ρn t n .............②由①:L zj ⨯1.35+L jj ⨯1.14=2.78⨯1.2+4.16⨯1.2；由②:350+1.01⨯L zj ⨯1.35⨯(-12)+1.01⨯L jj ⨯1.14⨯37=450+1.01⨯2.78 ⨯1.2⨯22.4+1.01⨯4.16⨯1.2⨯20解得：机械进风量L jj =0.52m 3/s, 自然进风量L zj =6.69m 3/s9.车间通风系统布置如图所示，已知机械进风量 G jj =1.11kg/s ，局部排风量 G p =1.39kg/s ，机械进风温度 t j =20℃，车间的得热量 Q d =20kW ，车间的失热 量 Q s =4.5(t n -t w )kW ，室外空气温度 t w =5℃，开始时室内空气温度 t n =20℃，部分空气经侧墙上窗孔 A 自然流入或流出，试问车间达到风量平衡、热平衡状态时(1)窗孔 A 是进风还是排风，风量多大？(2)室内空气温度是多少？【解】：（1）列风量平衡方程式：G zj+G jj=G zp+G p，则G zj-G zp=G p-G jj=0.28kg/s,∴窗孔A是进风，风量为0.28kg/s（2）列热平衡方程式：Q d+cG jj t j+cG zj t w=Q s+cG p t n ,即20+1.01⨯1.11⨯20+1.01⨯0.28⨯5=4.5（t n-5）+1.01⨯1.39⨯t n, 解得 t n=11.24℃10.某车间生产设备散热量Q=11.6kJ/s，局部排风量 G jp = 0.84 ㎏/s, 机械进风量G jj =0.56㎏/s，室外空气温度t w =30℃，机械进风温度t jj=25℃，室内工作区温度t n=32℃，天窗排气温度t p =38℃，试问用自然通风排出余热时，所需的自然进风量和自然排风量是多少【解】：列风量平衡方程式：G zj+G jj=G zp+G jp .........①列热平衡方程式：Q+cG jj t jj+cG zj t w=cG zp t p+cG jp t n .............②由①式：G zj-G zp=G jp-G jj=0.28kg/s;由②式：11.6+1.01⨯0.56⨯25+1.01⨯G zj⨯30=1.01⨯G zp⨯38+1.01⨯0.84⨯32解得：自然进风量G z j =1.16kg/s ，自然排风量G zp =0.88kg/s11.某车间局部排风量 G jp =0.56㎏/s,冬季室内工作区温度t n =15℃,采暖室外计算温度t w =－25℃，围护结构耗热量 Q=5.8kJ/s,为使室内保持一定的负压,机械进风量为排风量的90％,试确定机械进风系统的风量和送风温度。

工业通风第四版答案4.某车间体积V f =1000m 3，由于突然发生事故，某种污染物大量散入车间，散发量为350mg/s ，事故发生后10min 被发现，立即开动事故风机，事故排风量为L=3.6m 3/s ，试问：风机启动后要经过多长时间室内污染物浓度才能降到100mg/m 3以下（风机启动后污染物继续发散）。

解： ∵V f =1000m 3 ，L=3.6m 3/s ，x=350mg/m 3， y 0=0, y 1==⨯⨯f6010350V 210mg/m 3 , y 2=100mg/m 3∴06.33501006.306.33502106.3ln 6.31000y ln 0201f ⨯--⨯⨯--⨯=----==Ly x L Ly x Ly L V τ ==ln40.66.310001028.82s ≈17.15min5.某大修厂在喷漆室内对汽车外表喷漆，每台车需1.5h ，消耗硝基漆12kg ，硝基漆中含有20％的香蕉水，为了降低漆的黏度，便于工作，喷漆前又按漆与溶剂质量比4：1加入香蕉水，香蕉水的主要成分是：甲苯50％，环己酮8％，环己烷8%，乙酸乙酯30％，正丁醇4％，计算使车间空气符合卫生标准所需的最小通风量（取K 值为1.0）解： ∵加量前香蕉水含量m 1=12⨯20%=2.4kg, 加量后144.212=++x x ，解得x =0.8kg, 则加量后香蕉水含量m 2=2.4+0.8=3.2kg∴甲苯散发量x 1=3.2⨯50%=1.6kg, x ’1=s /mg 3.29636005.1100010006.1=⨯⨯⨯;环己酮散发量x 2=3.2⨯8%=0.256kg, x ’2=mg/s 41.4736005.110001000256.0=⨯⨯⨯环己烷散发量x 3=3.2⨯8%=0.256kg, x ’3=mg/s 41.4736005.110001000256.0=⨯⨯⨯乙酸乙酯散发量x 4=3.2⨯30%=0.96kg,x ’4=mg/s 78.17736005.11000100096.0=⨯⨯⨯正丁醇散发量x 5=3.2⨯4%=0.128kg, x ’5=mg/s 7.2336005.110001000128.0=⨯⨯⨯根据卫生标准，车间空气中上述有机溶剂蒸气的允许浓度为： 甲苯y p1=50mg/m 3, 环己酮y p2=50mg/m 3, 环己烷y p3=250mg/m 3, 乙酸乙酯y p4=200mg/m 3, 正丁醇没有规定不计风量， 送风空气中上述溶剂的浓度为零，即y 0=0∴稀释到使车间空气符合卫生标准所需的最小通风量为L=y y Kxpx - 甲苯：L 1=m 926.5503.2961=⨯3/s, 环己酮：L 2=m 9482.05041.471=⨯3/s,环己烷：L 3=m 19.025041.471=⨯3/s, 乙酸乙酯：L 4=m 8889.020078.1771=⨯3/s 正丁醇：L 5=0∴数种有机溶剂混合存在时，全面通风量为各自所需风量之和，即 L=L 1+L 2+L 3+L 4+L 5=5.926+0.9482+0.19+0.8889=7.9531m 3/s8.某车间布置如图所示，已知生产设备散热量且Q=350kW ，围护结构失热量Q b =450kW ，上部天窗排风量L zp =2.78m3/s ，局部排风量L jp =4.16m3/s ，室内工作区温度t n =20℃，室外空气温度t w =-12℃，机械进风温度t j =37℃，车间内温度梯度H t∆=0.3℃/m ，从地面到天窗中心线的距离为10m,求机械进风量L jj 和自然进风量L zj (m3/s)【解】：列风量平衡方程式：G zj +G jj =G zp +G jp ，∴L zj ρw +L jj ρj =L zp ρp +L jp ρn ....①上部天窗的排风温度：t p =t n +Ht∆(H-2)=20+0.3⨯8=22.4℃，查相关资料得：ρw =1.35kg/m 3,ρj =1.14kg/m 3,ρp =1.2kg/m 3,ρn =1.2kg/m 3,列热平衡方程式：Q+cL zj ρw t w +cL jj ρj t j =Q b +cL zp ρp t p +cL jp ρn t n .............②由①:L zj ⨯1.35+L jj ⨯1.14=2.78⨯1.2+4.16⨯1.2；由②:350+1.01⨯L zj ⨯1.35⨯(-12)+1.01⨯L jj ⨯1.14⨯37=450+1.01⨯2.78 ⨯1.2⨯22.4+1.01⨯4.16⨯1.2⨯20解得：机械进风量L jj =0.52m 3/s, 自然进风量L zj =6.69m 3/s9.车间通风系统布置如图所示，已知机械进风量 G jj =1.11kg/s ，局部排风量 G p =1.39kg/s ，机械进风温度t j=20℃，车间的得热量Q d=20kW，车间的失热量Q s=4.5(t n-t w)kW，室外空气温度t w=5℃，开始时室内空气温度t n=20℃，部分空气经侧墙上窗孔 A 自然流入或流出，试问车间达到风量平衡、热平衡状态时(1)窗孔 A 是进风还是排风，风量多大？(2)室内空气温度是多少？【解】：（1）列风量平衡方程式：G zj+G jj=G zp+G p，则G zj-G zp=G p-G jj=0.28kg/s,∴窗孔A是进风，风量为0.28kg/s（2）列热平衡方程式：Q d+cG jj t j+cG zj t w=Q s+cG p t n ,即20+1.01⨯1.11⨯20+1.01⨯0.28⨯5=4.5（t n-5）+1.01⨯1.39⨯t n, 解得 t n=11.24℃10.某车间生产设备散热量Q=11.6kJ/s，局部排风量 G jp = 0.84 ㎏/s, 机械进风量G jj =0.56㎏/s，室外空气温度t w =30℃，机械进风温度t jj=25℃，室内工作区温度t n=32℃，天窗排气温度t p =38℃，试问用自然通风排出余热时，所需的自然进风量和自然排风量是多少【解】：列风量平衡方程式：G zj+G jj=G zp+G jp .........①列热平衡方程式：Q+cG jj t jj+cG zj t w=cG zp t p+cG jp t n .............②由①式：G zj-G zp=G jp-G jj=0.28kg/s;由②式：11.6+1.01⨯0.56⨯25+1.01⨯G zj⨯30=1.01⨯G zp⨯38+1.01⨯0.84⨯32 解得：自然进风量G z j=1.16kg/s，自然排风量G zp=0.88kg/s11.某车间局部排风量 G jp=0.56㎏/s,冬季室内工作区温度t n=15℃,采暖室外计算温度t w=－25℃，围护结构耗热量 Q=5.8kJ/s,为使室内保持一定的负压,机械进风量为排风量的90％,试确定机械进风系统的风量和送风温度。

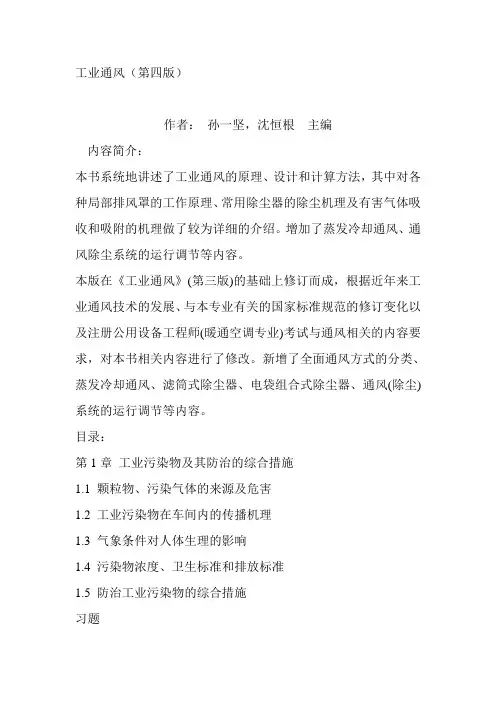

工业通风（第四版）作者：孙一坚，沈恒根主编内容简介：本书系统地讲述了工业通风的原理、设计和计算方法，其中对各种局部排风罩的工作原理、常用除尘器的除尘机理及有害气体吸收和吸附的机理做了较为详细的介绍。

增加了蒸发冷却通风、通风除尘系统的运行调节等内容。

本版在《工业通风》(第三版)的基础上修订而成，根据近年来工业通风技术的发展、与本专业有关的国家标准规范的修订变化以及注册公用设备工程师(暖通空调专业)考试与通风相关的内容要求，对本书相关内容进行了修改。

新增了全面通风方式的分类、蒸发冷却通风、滤筒式除尘器、电袋组合式除尘器、通风(除尘)系统的运行调节等内容。

目录：第1章工业污染物及其防治的综合措施1.1 颗粒物、污染气体的来源及危害1.2 工业污染物在车间内的传播机理1.3 气象条件对人体生理的影响1.4 污染物浓度、卫生标准和排放标准1.5 防治工业污染物的综合措施习题第2章控制工业污染物的通风方法2.1 局部通风2.2 全面通风2.3 蒸发冷却降温通风2.4 事故通风习题第3章局部排风罩3.1 密闭罩3.2 柜式排风罩3.3 外部吸气罩3.4 热源上部接受式排风罩3.5 槽边排风罩3.6 大门空气幕3.7 吹吸式排风罩习题第4章通风排气中颗粒物的净化4.1 颗粒物的特性4.2 除尘器效率和除尘机理4.3 重力沉降室和惯性除生器4.4 旋风除尘器4.5 袋式除尘器4.6 湿式除尘器4.7 电除尘器4.8 进气净化用空气过滤器4.9 除尘器的选择习题第5章通风排气中有害气体的净化5.1 概述5.2 吸收过程的理论基础5.3 吸收过程的机理5.4 吸收设备5.5 吸收过程的物料平衡及操作线方程式5.6 吸收设备的计算5.7 吸收装置设计5.8 吸附法5.9 有害气体的高空排放习题第6章通风管道的设计计算6.1 风管内空气流动的阻力6.2 风管内的压力分布6.3 通风管道的水力计算6.4 均匀送风管道设计计算6.5 通风管道设计中的有关问题6.6 通风(除尘)系统的运行调节6.7 气力输送系统的管道计算习题第7章自然通风与局部送风7.1 自然通风的作用原理7.2 自然通风的计算7.3 避风天窗及风帽7.4 自然通风与工艺、建筑设计的配合7.5 局部送风习题第8章通风系统的测试8.1 通风系统压力、风速、风量的测定8.2 局部排风罩风量的测定8.3 颗粒物性质的测定8.4 车间工作区空气含尘浓度的测定8.5 管道内空气含尘浓度的测定8.6 高温烟气含尘浓度的测定8.7 除尘器性能的测定习题附录1 单位名称、符号、工程单位和国际单位的换算附录2 环境空气中各项污染物的浓度限值(摘自GB 3095-1996) 附录 3 工作场所空气中有毒物质、粉尘容许浓度(摘自GB Z2-2002)附录4 现有污染源大气污染物排放限值(摘自GB 16297-1996) 附录 5 锅炉烟尘最高允许排放浓度和烟气黑度限值(摘自GB 13271-2001)附录 6 锅炉二氧化硫和氮氧化物最高允许排放浓度(摘自GB 13271-2001)附录7 燃煤锅炉烟尘初始排放浓度和烟气黑度限值(摘自GB 13271-2001)附录8 镀槽边缘控制点的吸人速度νx(m/s)附录9 通风管道单位长度摩擦阻力线算图附录10 局部阻力系数附录11 通风管工业通风(第四版)复习题一、概念解释气溶胶烟尘化一次气流二次气流颗粒浓度局部排风全面通风无组织通风外部排风罩控制风速吹吸式通风高悬罩低悬罩烟气调质除尘器的全效率、分级效率、穿透率沉降速度旋风除尘器的返混悬浮速度切割粒径尘粒的驱进速度电晕反电晕电晕闭塞吸附剂的静活性和动活性流速当量直径流量当量直径爆炸浓度极限空气动力阴影区余压密闭防烟防火分区防烟分区防烟垂壁二、简答题1.影响人体热舒适性的基本参数有哪些？2.人体控制体温的机理（途径）有哪两个？3.工业有害物危害人体的途径有哪三方面？4.工业有害物对人体的危害程度取决于哪些因素？5.防治工业有害物的综合措施有哪些？6.进行车间通风系统设计时，可采取哪些节能措施？7.局部排风系统的可分为哪几部分？8.如何计算消除余热、余湿、及多种有害气体所需的全面通风量？9.通风房间的气流组织应遵循哪些原则？10.事故通风的排风量怎样确定？11.简述自然通风产生的必要条件和中和面的特征？12.上吸式吸气罩的排风量有哪两种计算方法？13.根据安装高度的不同，接受罩可分为哪两种？它们是如何划分的？14.与除尘技术相关的粉尘特性有哪些？15.目前除尘器的除尘机理有哪些？16.为什么同一粒径的尘粒，在不同除尘器中的分级效率有可能不同？17.旋风除尘器的内外涡旋的运动特点有何不同？18.袋式除尘器的阻力由哪几部分组成？过滤风速怎样影响袋式除尘器的阻力？19.为什么袋式除尘器安装新滤袋后的除尘效率反而不高？20.袋式除尘器的除尘方法有哪些？21.湿式除尘器的机理有哪几方面？22.电除尘器的优点有哪些？23.克服高比电阻的方法有哪些？24.选择除尘器时应考虑哪些因素？25.按照与工艺设备的配置关系，密闭罩可分为哪些形式？26.设计外部吸气罩时应当注意哪些问题？27.目前常用净化气态污染物的方法有哪几种？28.什么是吸附剂的静活性和动活性？29.流体在管道内的流动按流态怎样区分？通风和空调管道系统中空气的流动属于哪一种流态？30.风管内空气流动的阻力有几种？阻力是怎样形成的？31.防排烟设施有什么的作用？机械排烟系统由哪些设施组成？32.设置机械防烟加压送风系统的目的何在？其送风量应包括哪三部分？33.排烟防火阀和防烟防火阀的性能特点及应用有何不同？34. 发生火灾时，为什么建筑的顶层比火灾层的上层更危险？35. 喷雾风扇的降温机理和应用条件分别是什么？36. 系统式局部送风应符合哪些要求？37. 隧道内自然风形成的原因有哪些？38. 隧道内常见的通风方式有哪些？什么是横向—半横向通风？三、 计算题1. 在Pa p 510=、C t ︒=30的环境下，SO 2的体积浓度为ppm C 5.0=，请问此环境下SO 2的质量浓度是多少？2. 某厨房内产生的余热和余湿分别为kW Q 6=、s g W /80=。

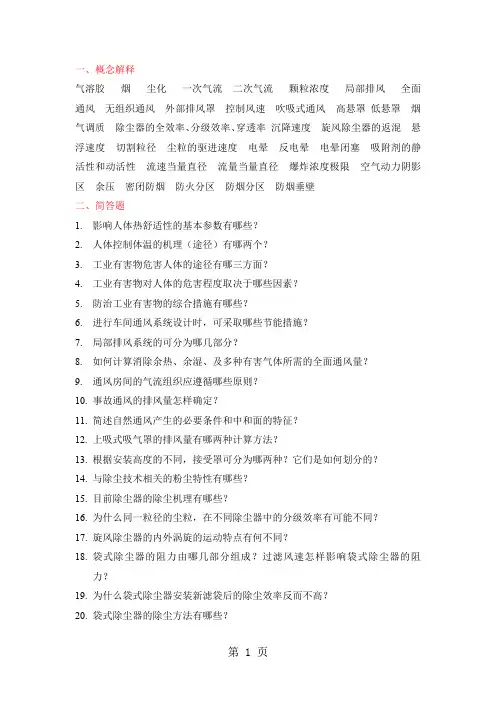

一、概念解释气溶胶烟尘化一次气流二次气流颗粒浓度局部排风全面通风无组织通风外部排风罩控制风速吹吸式通风高悬罩低悬罩烟气调质除尘器的全效率、分级效率、穿透率沉降速度旋风除尘器的返混悬浮速度切割粒径尘粒的驱进速度电晕反电晕电晕闭塞吸附剂的静活性和动活性流速当量直径流量当量直径爆炸浓度极限空气动力阴影区余压密闭防烟防火分区防烟分区防烟垂壁二、简答题1.影响人体热舒适性的基本参数有哪些？2.人体控制体温的机理（途径）有哪两个？3.工业有害物危害人体的途径有哪三方面？4.工业有害物对人体的危害程度取决于哪些因素？5.防治工业有害物的综合措施有哪些？6.进行车间通风系统设计时，可采取哪些节能措施？7.局部排风系统的可分为哪几部分？8.如何计算消除余热、余湿、及多种有害气体所需的全面通风量？9.通风房间的气流组织应遵循哪些原则？10.事故通风的排风量怎样确定？11.简述自然通风产生的必要条件和中和面的特征？12.上吸式吸气罩的排风量有哪两种计算方法？13.根据安装高度的不同，接受罩可分为哪两种？它们是如何划分的？14.与除尘技术相关的粉尘特性有哪些？15.目前除尘器的除尘机理有哪些？16.为什么同一粒径的尘粒，在不同除尘器中的分级效率有可能不同？17.旋风除尘器的内外涡旋的运动特点有何不同？18.袋式除尘器的阻力由哪几部分组成？过滤风速怎样影响袋式除尘器的阻力？19.为什么袋式除尘器安装新滤袋后的除尘效率反而不高？20.袋式除尘器的除尘方法有哪些？21. 湿式除尘器的机理有哪几方面？ 22. 电除尘器的优点有哪些？ 23. 克服高比电阻的方法有哪些？ 24. 选择除尘器时应考虑哪些因素？25. 按照与工艺设备的配置关系，密闭罩可分为哪些形式？ 26. 设计外部吸气罩时应当注意哪些问题？ 27. 目前常用净化气态污染物的方法有哪几种？ 28. 什么是吸附剂的静活性和动活性？29. 流体在管道内的流动按流态怎样区分？通风和空调管道系统中空气的流动属于哪一种流态？30. 风管内空气流动的阻力有几种？阻力是怎样形成的？ 31. 防排烟设施有什么的作用？机械排烟系统由哪些设施组成？32. 设置机械防烟加压送风系统的目的何在？其送风量应包括哪三部分？ 33. 排烟防火阀和防烟防火阀的性能特点及应用有何不同？ 34. 发生火灾时，为什么建筑的顶层比火灾层的上层更危险？ 35. 喷雾风扇的降温机理和应用条件分别是什么？ 36. 系统式局部送风应符合哪些要求？ 37. 隧道内自然风形成的原因有哪些？38. 隧道内常见的通风方式有哪些？什么是横向—半横向通风？ 三、计算题1. 在Pa p 510=、C t ︒=30的环境下，SO 2的体积浓度为ppm C 5.0=，请问此环境下SO 2的质量浓度是多少？2. 某厨房内产生的余热和余湿分别为kW Q 6=、s g W /80=。

第二章控制工业有害物的通风方法1、某车间体积V=1000m3，由于突然发生事故，某种有害物大量散入车间，散发量为350mg/s，事故发生后10min被发现，立即开动事故风机，事故排风量为L=3.6m3/s。

试问：风机启动后要经过多长时间室内有害物浓度才能降低100mg/ m3以下（风机启动后有（2）自由悬挂，有法兰边（3）在工作台上，无法兰边2、有一镀银槽槽面尺寸A×B＝800×600mm，槽内溶液温度为室温，采用低截面条缝式槽边排风罩。

槽靠墙或不靠墙布置时，计算其排风量、条缝口尺寸以及阻力。

（P40~41）3、有一金属熔化炉，平面尺寸为600×600mm，炉内温度t＝600℃。

在炉口上部400mm 处设接受罩，周围横向风速0.3m/s。

确定排风罩口尺寸及排风量。

(P35~36)4、某车间大门尺寸为3×3m，当地室外计算温度t w＝－12℃，室内空气温度t n＝15℃，室外风速v w＝2.5m/s。

因大门经常开启，设置侧送式空气幕。

空气幕效率η＝100％，要求混合温度等于10℃，计算该空气幕吹风量及送风温度。

(P50)（喷射角45°，不考虑热压作用，风压的空气动力系数K＝1.0）第四章通风排气中粉尘的静化1、有一两级除尘系统，系统风量为2.22m3/s，工艺设备产尘量为22.2g/s，除尘器的除尘效率分别为80％和95％，计算该系统的总效率和排空浓度。

(P56~57公式及例题)2、金钢砂尘的真密度ρc＝3100kg/m3，在大气压力P＝1atm、温度t＝20℃的静止空气中自由沉降，计算粒径d c＝2、5、10、40μm时尘粒的沉降速度。

（P60-61公式及例题）求该除尘器的全效率。

(P56~57公式及例题)4、在现场对某除尘器进行测定，测得数据如下：y＝3200mg/m3除尘器进口含尘浓度1y＝480mg/m3除尘器出口含尘浓度2除尘器进口和出口管道内粉尘的粒径分布为计算该除尘器的全效率和分级效率。

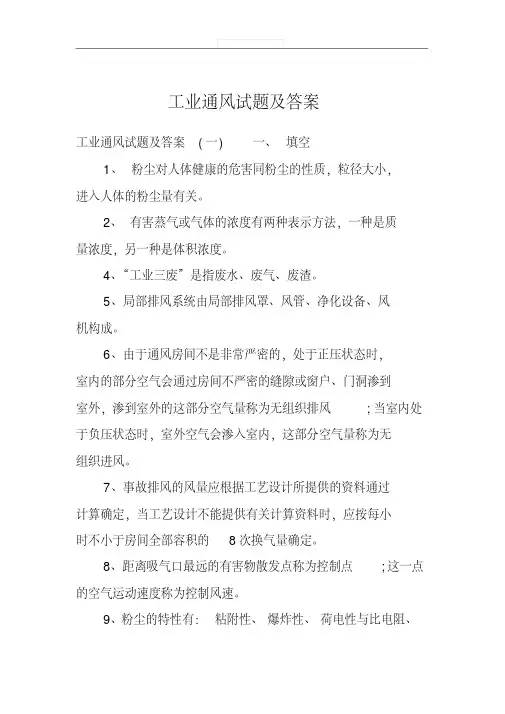

工业通风试题及答案工业通风试题及答案(一) 一、填空1、粉尘对人体健康的危害同粉尘的性质，粒径大小，进入人体的粉尘量有关。

2、有害蒸气或气体的浓度有两种表示方法，一种是质量浓度，另一种是体积浓度。

4、“工业三废”是指废水、废气、废渣。

5、局部排风系统由局部排风罩、风管、净化设备、风机构成。

6、由于通风房间不是非常严密的，处于正压状态时，室内的部分空气会通过房间不严密的缝隙或窗户、门洞渗到室外，渗到室外的这部分空气量称为无组织排风;当室内处于负压状态时，室外空气会渗入室内，这部分空气量称为无组织进风。

7、事故排风的风量应根据工艺设计所提供的资料通过计算确定，当工艺设计不能提供有关计算资料时，应按每小时不小于房间全部容积的8次换气量确定。

8、距离吸气口最远的有害物散发点称为控制点;这一点的空气运动速度称为控制风速。

9、粉尘的特性有：粘附性、爆炸性、荷电性与比电阻、润湿性。

10、粉尘的密度分为真密度和容积密度两种。

松散状态下单位体积粉尘的质量称为粉尘的容积密度;在密实状态下单位体积粉尘的质量称为真密度(或尘粒密度)。

11目前常用除尘器的除尘机理主要有重力、离心力、惯性碰撞、接触阻留、扩散、静电力、凝聚七个方面。

12、袋式除尘器的过滤作用主要是依靠初层及以后逐渐堆积起来的粉尘层进行的，滤料只是起着形成初层和支持它的骨架作用，因此，滤布的网孔不是越大越好。

13、袋式除尘器运行一段时间后要及时进行清灰，清灰时不能破坏初层，以免效率下降。

14、处理含尘浓度高的气体时，为减轻袋式除尘器的负担，最好采用两级除尘，用低阻除尘器进行预净化。

15、惯性碰撞数越大，除尘效率越高。

16、电除尘器的供电装置包括：升压变压器、整流器、控制装置。

17、有害气体的净化方法主要有四种：燃烧法、冷凝法、吸收法和吸附法。

18、物理吸收和化学吸收的区别：前者一般没有明显的化学反应，可以看作是单纯的物理溶解过程，是可逆的，解吸时不改变被吸收气体的性质;后者则伴有明显的化学反应，且效率比前者高，特别是处理低浓度气体时。

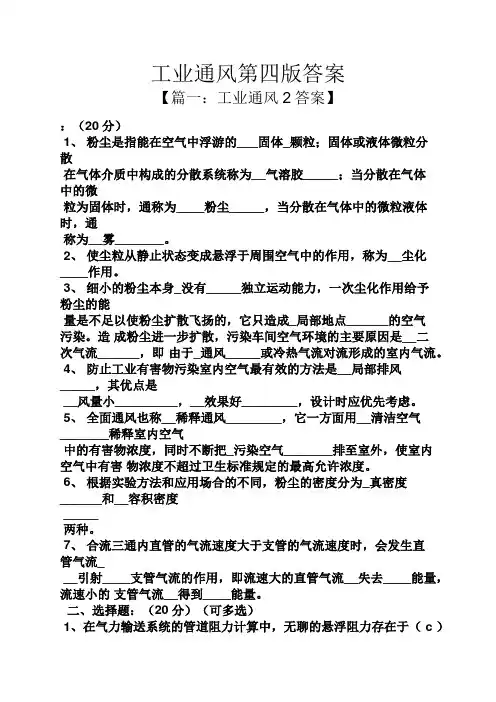

工业通风第四版答案【篇一：工业通风2答案】：（20分）1、粉尘是指能在空气中浮游的___固体_颗粒；固体或液体微粒分散在气体介质中构成的分散系统称为__气溶胶_____；当分散在气体中的微粒为固体时，通称为____粉尘_____，当分散在气体中的微粒液体时，通称为__雾_______。

2、使尘粒从静止状态变成悬浮于周围空气中的作用，称为__尘化____作用。

3、细小的粉尘本身_没有_____独立运动能力，一次尘化作用给予粉尘的能量是不足以使粉尘扩散飞扬的，它只造成_局部地点______的空气污染。

造成粉尘进一步扩散，污染车间空气环境的主要原因是__二次气流______，即由于_通风_____或冷热气流对流形成的室内气流。

4、防止工业有害物污染室内空气最有效的方法是__局部排风_____，其优点是__风量小_________，__效果好________，设计时应优先考虑。

5、全面通风也称__稀释通风________，它一方面用__清洁空气_______稀释室内空气中的有害物浓度，同时不断把_污染空气_______排至室外，使室内空气中有害物浓度不超过卫生标准规定的最高允许浓度。

6、根据实验方法和应用场合的不同，粉尘的密度分为_真密度______和__容积密度_____两种。

7、合流三通内直管的气流速度大于支管的气流速度时，会发生直管气流___引射____支管气流的作用，即流速大的直管气流__失去____能量，流速小的支管气流__得到____能量。

二、选择题：（20分）（可多选）1、在气力输送系统的管道阻力计算中，无聊的悬浮阻力存在于（ c ）a. 水平管和垂直管b. 垂直管和倾斜管c. 水平管和倾斜管2、产尘设备及传动装置留在罩外，便于观察和检修，适用于含尘气流速度，连续扬尘和瞬时增压不大的扬尘点。

这种密闭罩是（ c）a.大容积密闭罩b.整体密闭罩c.局部密闭罩3、当所需除尘的气体中含有油雾、凝结水和粘性粉尘时，益用下列那种除尘器：（ b ）a.袋式除尘器b.电除尘器c.湿式除尘器4、在吸收过程中，气体能否被液体所吸收，关键在于：（ a ）a. 气相中吸收质分压力和液体中吸收质浓度相对应的平衡分压力之间的相对大；b. 气相中吸收质分压力和液体中吸收质的溶解度的相对大小；c. 气相中吸收质分压力和液体吸收吸收质速度的相对大小。

工业通风第一章1。

粉尘对人体的危害：一般粉尘进入人体肺部后，可能引起各种尘肺病，若在肺泡内沉积会引起纤维性病变，使肺组织硬化而丧失呼吸功能。

粉尘表面可以吸附空气中的有害气体、液体以及细菌病毒等微生物，它是污染物质的媒介物，还会与空气中的二氧化硫联合作用，加剧对人体的危害。

此外，粉尘还能大量吸收太阳紫外线短波部分，严重影响儿童的生长发育。

有害蒸汽和气体对人体的危害：根据它们对人体危害的性质可概括为麻醉性的，窒息性的、刺激性的和腐蚀性的几类。

它们既能通过人的呼吸进入人体内部危害人体，又能通过人体外部器官的接触伤害人体，对人体健康有极大的危害和影响。

2。

粉尘粒径小，粒子在空气中不易沉降，也难于被捕集，造成长期空气污染，同时易于随空气吸入人的呼吸道深部。

粒径大于5m μ的粒子容易被呼吸道阻留，一部分留在口、鼻中，一部分留在气管和支气管中，支气管具有长着纤毛的上皮细胞，纤毛把粘附有粉尘的粘液送到咽喉，然后被人咳出或咽到胃里。

粒径为2—5m μ的微粒留在气管和支气管；粒径小于2m μ的微粒能进入肺泡，若在肺泡沉淀下来，由于肺泡壁薄、总表面积大，有含碳酸液体的湿润，再加上周围毛细血管多，使其成为吸收有害物的主要地点。

粒径小的尘粒较易溶解，肺泡吸收也较快。

因为尘粒通过肺泡的吸收速度快，而且被肺泡吸收后，不经肝脏解毒作用，直接被血液和淋巴液输送到全身，对人体有很大的危害性。

3。

4。

5。

与有害物种类、排放量、排放地点有关。

例如：车间空气中一氧化碳的最高容许浓度为303m mg ，而居住区大气中则为13m mg 。

7。

与有害物种类、排放有害物企业、排气筒高度、排放量、排放浓度有关。

8。

人的冷热感觉与空气的温度、相对湿度、流速和周围物体表面温度等因素有关。

人体散热主要通过皮肤与外界的对流、辐射和表面汗分蒸发三种形式进行，呼吸和排泄只能排出少部分热量。

对流换热取决于空气的温度和流速。

空气温度低于体温时，温差愈大人体对流散热愈多，空气流速增大对流散热也增大；空气温度等于体温时，对流换热完全停止；空气温度高于体温时，人体不仅不能散热，反而得热。

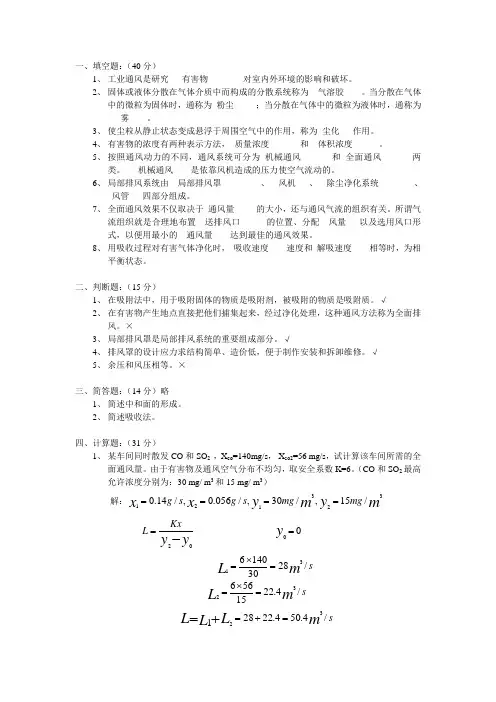

一、填空题：（40分）1、 工业通风是研究___有害物________对室内外环境的影响和破坏。

2、 固体或液体分散在气体介质中而构成的分散系统称为__气溶胶____。

当分散在气体中的微粒为固体时，通称为_粉尘_____；当分散在气体中的微粒为液体时，通称为___雾____。

3、 使尘粒从静止状态变成悬浮于周围空气中的作用，称为_尘化___作用。

4、 有害物的浓度有两种表示方法，_质量浓度_______和__体积浓度______。

5、 按照通风动力的不同，通风系统可分为_机械通风_______和_全面通风_______两类。

___机械通风____是依靠风机造成的压力使空气流动的。

6、 局部排风系统由__局部排风罩_________、__风机___、__除尘净化系统________、_风管___四部分组成。

7、 全面通风效果不仅取决于_通风量_____的大小，还与通风气流的组织有关。

所谓气流组织就是合理地布置__送排风口______的位置、分配__风量___以及选用风口形式，以便用最小的__通风量____达到最佳的通风效果。

8、 用吸收过程对有害气体净化时，_吸收速度____速度和_解吸速度____相等时，为相平衡状态。

二、判断题：（15分）1、 在吸附法中，用于吸附固体的物质是吸附剂，被吸附的物质是吸附质。

√2、 在有害物产生地点直接把他们捕集起来，经过净化处理，这种通风方法称为全面排风。

×3、 局部排风罩是局部排风系统的重要组成部分。

√4、 排风罩的设计应力求结构简单、造价低，便于制作安装和拆卸维修。

√5、 余压和风压相等。

×三、简答题：（14分）略1、 简述中和面的形成。

2、 简述吸收法。

四、计算题：（31分）1、 某车间同时散发CO 和SO 2 ，X co =140mg/s ， X so2=56 mg/s ，试计算该车间所需的全面通风量。

由于有害物及通风空气分布不均匀，取安全系数K=6。

工业通风第四版答案4.某车间体积V f =1000m 3，由于突然发生事故，某种污染物大量散入车间，散发量为350mg/s ，事故发生后10min 被发现，立即开动事故风机，事故排风量为L=3.6m 3/s ，试问：风机启动后要经过多长时间室内污染物浓度才能降到100mg/m 3以下（风机启动后污染物继续发散）。

解： ∵V f =1000m 3 ，L=3.6m 3/s ，x=350mg/m 3， y 0=0, y 1==⨯⨯f6010350V 210mg/m 3 , y 2=100mg/m 3∴06.33501006.306.33502106.3ln 6.31000y ln 0201f ⨯--⨯⨯--⨯=----==Ly x L Ly x Ly L V τ ==ln40.66.310001028.82s ≈17.15min5.某大修厂在喷漆室内对汽车外表喷漆，每台车需1.5h ，消耗硝基漆12kg ，硝基漆中含有20％的香蕉水，为了降低漆的黏度，便于工作，喷漆前又按漆与溶剂质量比4：1加入香蕉水，香蕉水的主要成分是：甲苯50％，环己酮8％，环己烷8%，乙酸乙酯30％，正丁醇4％，计算使车间空气符合卫生标准所需的最小通风量（取K 值为1.0）解： ∵加量前香蕉水含量m 1=12⨯20%=2.4kg, 加量后144.212=++x x ，解得x =0.8kg, 则加量后香蕉水含量m 2=2.4+0.8=3.2kg∴甲苯散发量x 1=3.2⨯50%=1.6kg, x ’1=s /mg 3.29636005.1100010006.1=⨯⨯⨯;环己酮散发量x 2=3.2⨯8%=0.256kg, x ’2=mg/s 41.4736005.110001000256.0=⨯⨯⨯环己烷散发量x 3=3.2⨯8%=0.256kg, x ’3=mg/s 41.4736005.110001000256.0=⨯⨯⨯乙酸乙酯散发量x 4=3.2⨯30%=0.96kg,x ’4=mg/s 78.17736005.11000100096.0=⨯⨯⨯正丁醇散发量x 5=3.2⨯4%=0.128kg, x ’5=mg/s 7.2336005.110001000128.0=⨯⨯⨯根据卫生标准，车间空气中上述有机溶剂蒸气的允许浓度为： 甲苯y p1=50mg/m 3, 环己酮y p2=50mg/m 3, 环己烷y p3=250mg/m 3, 乙酸乙酯y p4=200mg/m 3, 正丁醇没有规定不计风量， 送风空气中上述溶剂的浓度为零，即y 0=0∴稀释到使车间空气符合卫生标准所需的最小通风量为L=y y Kxpx - 甲苯：L 1=m 926.5503.2961=⨯3/s, 环己酮：L 2=m 9482.05041.471=⨯3/s,环己烷：L 3=m 19.025041.471=⨯3/s, 乙酸乙酯：L 4=m 8889.020078.1771=⨯3/s 正丁醇：L 5=0∴数种有机溶剂混合存在时，全面通风量为各自所需风量之和，即 L=L 1+L 2+L 3+L 4+L 5=5.926+0.9482+0.19+0.8889=7.9531m 3/s8.某车间布置如图所示，已知生产设备散热量且Q=350kW ，围护结构失热量Q b =450kW ，上部天窗排风量L zp =2.78m3/s ，局部排风量L jp =4.16m3/s ，室内工作区温度t n =20℃，室外空气温度t w =-12℃，机械进风温度t j =37℃，车间内温度梯度H t∆=0.3℃/m ，从地面到天窗中心线的距离为10m,求机械进风量L jj 和自然进风量L zj (m3/s)【解】：列风量平衡方程式：G zj +G jj =G zp +G jp ，∴L zj ρw +L jj ρj =L zp ρp +L jp ρn ....①上部天窗的排风温度：t p =t n +Ht∆(H-2)=20+0.3⨯8=22.4℃，查相关资料得：ρw =1.35kg/m 3,ρj =1.14kg/m 3,ρp =1.2kg/m 3,ρn =1.2kg/m 3,列热平衡方程式：Q+cL zj ρw t w +cL jj ρj t j =Q b +cL zp ρp t p +cL jp ρn t n .............②由①:L zj ⨯1.35+L jj ⨯1.14=2.78⨯1.2+4.16⨯1.2；由②:350+1.01⨯L zj ⨯1.35⨯(-12)+1.01⨯L jj ⨯1.14⨯37=450+1.01⨯2.78 ⨯1.2⨯22.4+1.01⨯4.16⨯1.2⨯20解得：机械进风量L jj =0.52m 3/s, 自然进风量L zj =6.69m 3/s9.车间通风系统布置如图所示，已知机械进风量 G jj =1.11kg/s ，局部排风量 G p =1.39kg/s ，机械进风温度t j=20℃，车间的得热量Q d=20kW，车间的失热量Q s=4.5(t n-t w)kW，室外空气温度t w=5℃，开始时室内空气温度t n=20℃，部分空气经侧墙上窗孔 A 自然流入或流出，试问车间达到风量平衡、热平衡状态时(1)窗孔 A 是进风还是排风，风量多大？(2)室内空气温度是多少？【解】：（1）列风量平衡方程式：G zj+G jj=G zp+G p，则G zj-G zp=G p-G jj=0.28kg/s,∴窗孔A是进风，风量为0.28kg/s（2）列热平衡方程式：Q d+cG jj t j+cG zj t w=Q s+cG p t n ,即20+1.01⨯1.11⨯20+1.01⨯0.28⨯5=4.5（t n-5）+1.01⨯1.39⨯t n, 解得 t n=11.24℃10.某车间生产设备散热量Q=11.6kJ/s，局部排风量 G jp = 0.84 ㎏/s, 机械进风量G jj =0.56㎏/s，室外空气温度t w =30℃，机械进风温度t jj=25℃，室内工作区温度t n=32℃，天窗排气温度t p =38℃，试问用自然通风排出余热时，所需的自然进风量和自然排风量是多少【解】：列风量平衡方程式：G zj+G jj=G zp+G jp .........①列热平衡方程式：Q+cG jj t jj+cG zj t w=cG zp t p+cG jp t n .............②由①式：G zj-G zp=G jp-G jj=0.28kg/s;由②式：11.6+1.01⨯0.56⨯25+1.01⨯G zj⨯30=1.01⨯G zp⨯38+1.01⨯0.84⨯32 解得：自然进风量G z j=1.16kg/s，自然排风量G zp=0.88kg/s11.某车间局部排风量 G jp=0.56㎏/s,冬季室内工作区温度t n=15℃,采暖室外计算温度t w=－25℃，围护结构耗热量 Q=5.8kJ/s,为使室内保持一定的负压,机械进风量为排风量的90％,试确定机械进风系统的风量和送风温度。

工业通风第四版答案4.某车间体积V f =1000m 3，由于突然发生事故，某种污染物大量散入车间，散发量为350mg/s ，事故发生后10min 被发现，立即开动事故风机，事故排风量为L=3.6m 3/s ，试问：风机启动后要经过多长时间室内污染物浓度才能降到100mg/m 3以下（风机启动后污染物继续发散）。

解： ∵V f =1000m 3 ，L=3.6m 3/s ，x=350mg/m 3， y 0=0, y 1==⨯⨯f6010350V 210mg/m 3 , y 2=100mg/m 3∴06.33501006.306.33502106.3ln 6.31000y ln 0201f ⨯--⨯⨯--⨯=----==Ly x L Ly x Ly L V τ ==ln40.66.310001028.82s ≈17.15min5.某大修厂在喷漆室内对汽车外表喷漆，每台车需1.5h ，消耗硝基漆12kg ，硝基漆中含有20％的香蕉水，为了降低漆的黏度，便于工作，喷漆前又按漆与溶剂质量比4：1加入香蕉水，香蕉水的主要成分是：甲苯50％，环己酮8％，环己烷8%，乙酸乙酯30％，正丁醇4％，计算使车间空气符合卫生标准所需的最小通风量（取K 值为1.0）解： ∵加量前香蕉水含量m 1=12⨯20%=2.4kg, 加量后144.212=++x x ，解得x =0.8kg, 则加量后香蕉水含量m 2=2.4+0.8=3.2kg∴甲苯散发量x 1=3.2⨯50%=1.6kg, x ’1=s /mg 3.29636005.1100010006.1=⨯⨯⨯;环己酮散发量x 2=3.2⨯8%=0.256kg, x ’2=mg/s 41.4736005.110001000256.0=⨯⨯⨯环己烷散发量x 3=3.2⨯8%=0.256kg, x ’3=mg/s 41.4736005.110001000256.0=⨯⨯⨯乙酸乙酯散发量x 4=3.2⨯30%=0.96kg,x ’4=mg/s 78.17736005.11000100096.0=⨯⨯⨯正丁醇散发量x 5=3.2⨯4%=0.128kg, x ’5=mg/s 7.2336005.110001000128.0=⨯⨯⨯根据卫生标准，车间空气中上述有机溶剂蒸气的允许浓度为： 甲苯y p1=50mg/m 3, 环己酮y p2=50mg/m 3, 环己烷y p3=250mg/m 3, 乙酸乙酯y p4=200mg/m 3, 正丁醇没有规定不计风量， 送风空气中上述溶剂的浓度为零，即y 0=0∴稀释到使车间空气符合卫生标准所需的最小通风量为L=y y Kxpx - 甲苯：L 1=m 926.5503.2961=⨯3/s, 环己酮：L 2=m 9482.05041.471=⨯3/s,环己烷：L 3=m 19.025041.471=⨯3/s, 乙酸乙酯：L 4=m 8889.020078.1771=⨯3/s 正丁醇：L 5=0∴数种有机溶剂混合存在时，全面通风量为各自所需风量之和，即 L=L 1+L 2+L 3+L 4+L 5=5.926+0.9482+0.19+0.8889=7.9531m 3/s8.某车间布置如图所示，已知生产设备散热量且Q=350kW ，围护结构失热量Q b =450kW ，上部天窗排风量L zp =2.78m3/s ，局部排风量L jp =4.16m3/s ，室内工作区温度t n =20℃，室外空气温度t w =-12℃，机械进风温度t j =37℃，车间内温度梯度H t∆=0.3℃/m ，从地面到天窗中心线的距离为10m,求机械进风量L jj 和自然进风量L zj (m3/s)【解】：列风量平衡方程式：G zj +G jj =G zp +G jp ，∴L zj ρw +L jj ρj =L zp ρp +L jp ρn ....①上部天窗的排风温度：t p =t n +Ht∆(H-2)=20+0.3⨯8=22.4℃，查相关资料得：ρw =1.35kg/m 3,ρj =1.14kg/m 3,ρp =1.2kg/m 3,ρn =1.2kg/m 3,列热平衡方程式：Q+cL zj ρw t w +cL jj ρj t j =Q b +cL zp ρp t p +cL jp ρn t n .............②由①:L zj ⨯1.35+L jj ⨯1.14=2.78⨯1.2+4.16⨯1.2；由②:350+1.01⨯L zj ⨯1.35⨯(-12)+1.01⨯L jj ⨯1.14⨯37=450+1.01⨯2.78 ⨯1.2⨯22.4+1.01⨯4.16⨯1.2⨯20解得：机械进风量L jj =0.52m 3/s, 自然进风量L zj =6.69m 3/s9.车间通风系统布置如图所示，已知机械进风量 G jj =1.11kg/s ，局部排风量 G p =1.39kg/s ，机械进风温度t j=20℃，车间的得热量Q d=20kW，车间的失热量Q s=4.5(t n-t w)kW，室外空气温度t w=5℃，开始时室内空气温度t n=20℃，部分空气经侧墙上窗孔 A 自然流入或流出，试问车间达到风量平衡、热平衡状态时(1)窗孔 A 是进风还是排风，风量多大？(2)室内空气温度是多少？【解】：（1）列风量平衡方程式：G zj+G jj=G zp+G p，则G zj-G zp=G p-G jj=0.28kg/s,∴窗孔A是进风，风量为0.28kg/s（2）列热平衡方程式：Q d+cG jj t j+cG zj t w=Q s+cG p t n ,即20+1.01⨯1.11⨯20+1.01⨯0.28⨯5=4.5（t n-5）+1.01⨯1.39⨯t n, 解得 t n=11.24℃10.某车间生产设备散热量Q=11.6kJ/s，局部排风量 G jp = 0.84 ㎏/s, 机械进风量G jj =0.56㎏/s，室外空气温度t w =30℃，机械进风温度t jj=25℃，室内工作区温度t n=32℃，天窗排气温度t p =38℃，试问用自然通风排出余热时，所需的自然进风量和自然排风量是多少【解】：列风量平衡方程式：G zj+G jj=G zp+G jp .........①列热平衡方程式：Q+cG jj t jj+cG zj t w=cG zp t p+cG jp t n .............②由①式：G zj-G zp=G jp-G jj=0.28kg/s;由②式：11.6+1.01⨯0.56⨯25+1.01⨯G zj⨯30=1.01⨯G zp⨯38+1.01⨯0.84⨯32 解得：自然进风量G z j=1.16kg/s，自然排风量G zp=0.88kg/s11.某车间局部排风量 G jp=0.56㎏/s,冬季室内工作区温度t n=15℃,采暖室外计算温度t w=－25℃，围护结构耗热量 Q=5.8kJ/s,为使室内保持一定的负压,机械进风量为排风量的90％,试确定机械进风系统的风量和送风温度。

精心整理工业通风第四版答案4.某车间体积V f =1000m 3，由于突然发生事故，某种污染物大量散入车间，散发量为350mg/s ，事故发生后10min 被发现，立即开动事故风机，事故排风量为L=3.6m 3/s ，解：5.4：1乙酯K 值为解： 加量后144.212=++x x ，解得x =0.8kg, 则加量后香蕉水含量m 2=2.4+0.8=3.2kg∴甲苯散发量x 1=3.2⨯50%=1.6kg, x ’1=s /mg 3.29636005.1100010006.1=⨯⨯⨯;环己酮散发量x 2=3.2⨯8%=0.256kg, x ’2=mg/s 41.4736005.110001000256.0=⨯⨯⨯ 环己烷散发量x 3=3.2⨯8%=0.256kg, x ’3=mg/s 41.4736005.110001000256.0=⨯⨯⨯乙酸乙酯散发量x 4=3.2⨯30%=0.96kg,x ’4=mg/s 78.17736005.11000100096.0=⨯⨯⨯正丁醇散发量x 5=3.2⨯4%=0.128kg, x ’5=mg/s 7.2336005.110001000128.0=⨯⨯⨯根据卫生标准，车间空气中上述有机溶剂蒸气的允许浓度为： 甲苯y p1=50mg/m 3, 环己酮y p2=50mg/m 3, 环己烷y p3=250mg/m 3, 乙酸乙酯y p4=200mg/m 3, 正丁醇没有规定不计风量， 送风空气中上述溶剂的浓度为零，即y 0=0∴稀释到使车间空气符合卫生标准所需的最小通风量为L=y y Kxpx - 甲苯：L 1=m 926.5503.2961=⨯3/s, 环己酮：L 2=m 9482.05041.471=⨯3/s,环己烷：L 3=m 19.025041.471=⨯3/s,乙酸乙酯：L 4=m 8889.020078.1771=⨯3/s正丁醇：L 5=0∴数种有机溶剂混合存在时，全面通风量为各自所需风量之和，即 L=L 1+L 2+L 3+L 4+L 5=5.926+0.9482+0.19+0.8889=7.9531m 3/s8.某车间布置如图所示，已知生产设备散热量且Q=350kW ，围护结构失热量Q b =450kW ，上部天窗排风量L zp =2.78m3/s ，局部排风量L jp =4.16m3/s ，室内工作区温度t n =20℃，室外空气温度t w =-12℃，机械进风温度t j =37℃，车间内温度梯度H t∆=0.3℃/m ，从地面到天窗中心线的距离为10m,求机械进风量L jj 和自然进风量L zj (m3/s)【解】：列风量平衡方程式：G zj +G jj =G zp +G jp ，∴L zj ρw +L jj ρj =L zp ρp +L jp ρn ....①上部天窗的排风温度：t p =t n +Ht∆(H-2)=20+0.3⨯8=22.4℃，查相关资料得：ρw =1.35kg/m 3,ρj =1.14kg/m 3,ρp =1.2kg/m 3,ρn =1.2kg/m 3,列热平衡方程式：Q+cL zj ρw t w +cL jj ρj t j =Q b +cL zp ρp t p +cL jp ρn t n .............②由①:L zj ⨯1.35+L jj ⨯1.14=2.78⨯1.2+4.16⨯1.2；由②:350+1.01⨯L zj ⨯1.35⨯(-12)+1.01⨯L jj ⨯1.14⨯37=450+1.01⨯2.78 ⨯1.2⨯22.4+1.01⨯4.16⨯1.2⨯20解得：机械进风量L jj =0.52m 3/s, 自然进风量L zj =6.69m 3/s9.车间通风系统布置如图所示，已知机械进风量 G jj =1.11kg/s ，局部排风量 G p =1.39kg/s ，机械进风温度 t j =20℃，车间的得热量 Q d =20kW ，车间的失热 量 Q s =4.5(t n -t w )kW ，室外空气温度 t w =5℃，开始时室内空气温度 t n =20℃，部分空气经侧墙上窗孔 A 自然流入或流出，试问车间达到风量平衡、热平衡状态时 (1)窗孔 A 是进风还是排风，风量多大？ (2)室内空气温度是多少？【解】：（1）列风量平衡方程式：G zj +G jj =G zp +G p ， 则G zj -G zp =G p -G jj =0.28kg/s, ∴窗孔A 是进风，风量为0.28kg/s （2）列热平衡方程式：Q d +cG jj t j +cG zj t w =Q s +cG p t n ,即20+1.01⨯1.11⨯20+1.01⨯0.28⨯5=4.5（t n -5）+1.01⨯1.39⨯t n , 解得 t n =11.24℃10.某车间生产设备散热量Q=11.6kJ/s，局部排风量 G jp = 0.84 ㎏/s, 机械进风量G jj =0.56㎏/s，室外空气温度t w =30℃，机械进风温度t jj=25℃，室内工作区温度t n=32℃，天窗排气温度t p =38℃，试问用自然通风排出余热时，所需的自然进风量和自然排风量是多少【解】：列风量平衡方程式：G zj+G jj=G zp+G jp .........①11.度t w1.01⨯0.504⨯t jj+1.01⨯0.056⨯(-25)=5.8+1.01⨯0.56⨯15,∴送风温度t jj=30.8℃12.某办公室的体积170m3,利用自然通风系统每小时换气2次，室内无人时,空气中CO2含量与室外相同为0.05％,工作人员每人呼出的CO 2量为19.8g/h,在下列情况下，求室内最多容纳的人数。

No.4 空气流动4.1 空气基本物理参数 一、温度 二、压力全压P q =静压P j +动压P v P j =ρgh P v =12ρv 2三、空气湿度：绝对湿度、相对湿度、含湿量 1、绝对湿度 ρv =m v V2、相对湿度 φ=ρv ρsρs ---饱和湿度3、含湿量 d s =0.622φpsp−φp s四、空气密度湿空气密度： ρ=ρd +ρv ρ=0.003484p 273+t(1−0.378φp sp)五、空气的粘性 F =μSdu dyv =μρ4.2 空气流动基本方程一、连续性方程 ρ1v 1S 1dτ=ρ2v 2S 2dτ 二、能量方程h R =(p 1−p 2)+(v 12ρ12−v 22ρ22)+gρm (Z 1−Z 2)+H t4.3 空气流动阻力风管内空气流动阻力：摩擦阻力、局部阻力 一、摩擦阻力 ∆P m =λ14R s∙v 2ρ2l ∆P m =λ1D ∙v 2ρ2l R m =λ1D ∙v 2ρ2∆P m =R m ∙l只要已知流量、管径、流速、比摩阻四个参数中的任意两个，即可利用下图求得其余两个参数。

1、密度和粘度的修正 R m =R m0(ρ/ρ0)0.01(v/v 0)0.12、空气温度和大气压力的修正温度修正系数 大气压力修正系数3、管壁粗糙度的修正管壁粗糙度K 不等于0.15mm 也需要进行修正 二、矩形风管的摩擦阻力当量直径:与矩形风管具有相同单位长度摩擦阻力的圆形风管直径。

有流速当量直径和流量当量直径。

1、流速当量直径D v条件：流速相等、单位长度的摩擦阻力相等 D v =2aba+b825.027320273⎪⎭⎫⎝⎛++=t K t ()9.03.101/B K B =4.1 空气基本物理参数4.2 空气流动基本方程4.3 空气流动阻力 4.4 风道内压力分布2、流量当量直径D L条件：流量相等、单位长度的摩擦阻力相等 D L =1.3(ab)0.625(a+b)0.25注意：● 实际计算中多采用流速当量直径● 注意在查询比摩阻时，流速当量直径对应流速进行查询，流量当量直径对应流量进行查询二、局部阻力 Z =ξ∙v 2ρ24.4 风道内压力分布通风管路内压力分布主要结论：1. 风机的风压等于风管的阻力和出口动压损失之和2. 风机吸入段的全压和静压都是负值, 风机入口处的负压最大; 风机压出段的全压和静压都是正值, 在出口处正压最大 3. 各分支管道的压力自动平衡No.5 通风动力 5.1 自然通风5.2 机械通风 5.1 自然通风• 自然通风：是利用自然风动力和存在温差的空气循环动力进行通风，不消耗机械动力，是一种经济的通风方式 • 热压作用、风压作用• 受室外气象条件的影响，风力作用不稳定，主要用于热车间排除余热的全面通风 • 一、 自然通风的作用原理L =Fv =μF√2∆PρG =L ∙ρ=μF √2∆Pρ1. 热压作用下的自然通风∆P b +(−∆P a )=∆P b +|∆P a |=gh(ρw −ρn )••余压、中和面P x′=∆P x=∆P a+gh′(ρw−ρn)=P xa+gh′(ρw−ρn)P xa=P x0+gh1(ρw−ρn)=−gh1(ρw−ρn)P xb=P x0+gh2(ρw−ρn)=gh2(ρw−ρn)2. 风压作用下的自然通风P f=K v w22ρw∆P a=P na−P fa=P xa−P fa 3.风压、热压同时作用下的自然通风∆P a=P xa−K a v w22ρw∆P b=P xb−K b v w22ρw=P xa+gh(ρw−ρn)−K b v w22ρw二、自然通风的计算（一）自然通风的设计计算步骤1、计算车间的全面换气量G=Qc(t p−t j)( ?可否用其他方法计算）2、确定窗孔的位置，分配各窗孔的进排风量3、计算各窗孔的内外压差和窗孔的面积（二）车间排风温度的计算•排风温度tp的三种计算方法：1、(t n-t w)≤5℃,(t p-t w)≤(10~12)℃2、t p=t n+a(ℎ−2)(? -2)3、按有效热量系数m计算Q:总散热量mQ：有效余热量m：有效热量系数根据整个车间的热平衡，消除车间余热所需全面进风量：L=Qc(t p−t w)ρwβ根据工作区的热平衡，消除工作区余热所需全面进风量：L‘=mQc(t n−t w)ρwβL=L′t p=t w+t n−t w mm=m1×m2×m3例题7-15.2 机械通风一、通风机械的类型、构造及工作原理二、通风机工作参数：风压、风量、轴功率、效率、转速三、风机的个体特性曲线四、通风机的附属装置及设施五、工况点及通风机合理工作范围No.6 局部排风罩◆作用：捕集有害物, 控制污染气流的运动, 防止有害物向室内空气扩散.◆效果：取决于排风罩的结构参数, 排风罩吸口的风流运动规律和排风量。

工业通风第四版答案4.某车间体积V f =1000m 3，由于突然发生事故，某种污染物大量散入车间，散发量为350mg/s ，事故发生后10min 被发现，立即开动事故风机，事故排风量为L=3.6m 3/s ，试问：风机启动后要经过多长时间室内污染物浓度才能降到100mg/m 3以下（风机启动后污染物继续发散）。

解： ∵V f =1000m 3 ，L=3.6m 3/s ，x=350mg/m 3， y 0=0, y 1==⨯⨯f6010350V 210mg/m 3 , y 2=100mg/m 3 ∴06.33501006.306.33502106.3ln 6.31000y ln 0201f ⨯--⨯⨯--⨯=----==Ly x L Ly x Ly L V τ ==ln40.66.310001028.82s ≈17.15min5.某大修厂在喷漆室内对汽车外表喷漆，每台车需1.5h ，消耗硝基漆12kg ，硝基漆中含有20％的香蕉水，为了降低漆的黏度，便于工作，喷漆前又按漆与溶剂质量比4：1加入香蕉水，香蕉水的主要成分是：甲苯50％，环己酮8％，环己烷8%，乙酸乙酯30％，正丁醇4％，计算使车间空气符合卫生标准所需的最小通风量（取K 值为1.0）解： ∵加量前香蕉水含量m 1=12⨯20%=2.4kg,加量后144.212=++x x ，解得x =0.8kg, 则加量后香蕉水含量m 2=2.4+0.8=3.2kg ∴甲苯散发量x 1=3.2⨯50%=1.6kg,x ’1=s /mg 3.29636005.1100010006.1=⨯⨯⨯;环己酮散发量x 2=3.2⨯8%=0.256kg,x ’2=mg/s 41.4736005.110001000256.0=⨯⨯⨯环己烷散发量x 3=3.2⨯8%=0.256kg,x ’3=mg/s 41.4736005.110001000256.0=⨯⨯⨯乙酸乙酯散发量x 4=3.2⨯30%=0.96kg,x ’4=mg/s 78.17736005.11000100096.0=⨯⨯⨯正丁醇散发量x 5=3.2⨯4%=0.128kg,x ’5=mg/s 7.2336005.110001000128.0=⨯⨯⨯根据卫生标准，车间空气中上述有机溶剂蒸气的允许浓度为： 甲苯y p1=50mg/m 3, 环己酮y p2=50mg/m 3, 环己烷y p3=250mg/m 3,乙酸乙酯y p4=200mg/m 3, 正丁醇没有规定不计风量， 送风空气中上述溶剂的浓度为零，即y 0=0∴稀释到使车间空气符合卫生标准所需的最小通风量为L=y y Kxpx - 甲苯：L 1=m 926.5503.2961=⨯3/s, 环己酮：L 2=m 9482.05041.471=⨯3/s,环己烷：L 3=m 19.025041.471=⨯3/s, 乙酸乙酯：L 4=m 8889.020078.1771=⨯3/s正丁醇：L 5=0∴数种有机溶剂混合存在时，全面通风量为各自所需风量之和，即L=L 1+L 2+L 3+L 4+L 5=5.926+0.9482+0.19+0.8889=7.9531m 3/s 8.某车间布置如图所示，已知生产设备散热量且Q=350kW ，围护结构失热量Q b =450kW ，上部天窗排风量L zp =2.78m3/s ，局部排风量L jp =4.16m3/s ，室内工作区温度t n =20℃，室外空气温度t w =-12℃，机械进风温度t j =37℃，车间内温度梯度H t∆=0.3℃/m ，从地面到天窗中心线的距离为10m,求机械进风量L jj 和自然进风量L zj (m3/s)【解】：列风量平衡方程式：G zj +G jj =G zp +G jp ，∴L zj ρw +L jj ρj =L zp ρp +L jp ρn ....①上部天窗的排风温度：t p =t n +Ht ∆(H-2)=20+0.3⨯8=22.4℃，查相关资料得：ρw =1.35kg/m3,ρj =1.14kg/m 3,ρp =1.2kg/m 3,ρn =1.2kg/m3,列热平衡方程式：Q+cL zjρw t w+cL jjρj t j=Q b+cL zpρp t p+cL jpρn t n.............②由①:L zj⨯1.35+L jj⨯1.14=2.78⨯1.2+4.16⨯1.2；由②:350+1.01⨯L zj⨯1.35⨯(-12)+1.01⨯L jj⨯1.14⨯37=450+1.01⨯2.7 8⨯1.2⨯22.4+1.01⨯4.16⨯1.2⨯20解得：机械进风量L jj=0.52m3/s, 自然进风量L zj=6.69m3/s9.车间通风系统布置如图所示，已知机械进风量G jj=1.11kg/s，局部排风量G p=1.39kg/s，机械进风温度t j=20℃，车间的得热量Q d=20kW，车间的失热量Q s=4.5(t n-t w)kW，室外空气温度t w=5℃，开始时室内空气温度t n=20℃，部分空气经侧墙上窗孔A 自然流入或流出，试问车间达到风量平衡、热平衡状态时(1)窗孔A 是进风还是排风，风量多大？(2)室内空气温度是多少？【解】：（1）列风量平衡方程式：G zj+G jj=G zp+G p，则G zj-G zp=G p-G jj=0.28kg/s,∴窗孔A是进风，风量为0.28kg/s（2）列热平衡方程式：Q d+cG jj t j+cG zj t w=Q s+cG p t n ,即20+1.01⨯1.11⨯20+1.01⨯0.28⨯5=4.5（t n-5）+1.01⨯1.39⨯t n,解得t n=11.24℃10.某车间生产设备散热量Q=11.6kJ/s，局部排风量G jp = 0.84 ㎏/s, 机械进风量G jj =0.56㎏/s，室外空气温度t w =30℃，机械进风温度t jj=25℃，室内工作区温度t n=32℃，天窗排气温度t p =38℃，试问用自然通风排出余热时，所需的自然进风量和自然排风量是多少【解】：列风量平衡方程式：G zj+G jj=G zp+G jp .........①列热平衡方程式：Q+cG jj t jj+cG zj t w=cG zp t p+cG jp t n .............②由①式：G zj-G zp=G jp-G jj=0.28kg/s;由②式：11.6+1.01⨯0.56⨯25+1.01⨯G zj⨯30=1.01⨯G zp⨯38+1.01⨯0.84⨯32解得：自然进风量G z j=1.16kg/s，自然排风量G zp=0.88kg/s11.某车间局部排风量 G jp =0.56㎏/s,冬季室内工作区温度t n =15℃,采暖室外计算温度t w =－25℃，围护结构耗热量 Q=5.8kJ/s,为使室内保持一定的负压,机械进风量为排风量的90％,试确定机械进风系统的风量和送风温度。
