奥运场馆建设2PPT课件

• 国家体育场坐落在奥林匹克公园中央区平缓的 坡地上，场馆设计如同一个的容器，高地起伏
变化的外观缓和了建筑的体量感，并赋予了戏
剧性和具有震撼力的形体，国家体育场的形象
完美纯净，外观即为建筑的结构，立面与结构
达到了完美的统一。结构的组件相互支撑，形
成了网络状的架，它就像树枝编织的鸟巢。
体育场的空间效果即具有前所未有的独创性， 却又简洁而典雅，它为2008年奥运会树立了一 座独特的历史性的标志性建筑。
• 所谓“东荷西柳”，即 位于奥体中心东侧的体育馆 选用了济南市花“荷花”的 造型，西侧的体育场则选用 了市树“柳叶”的造型。 “东荷西柳”的独特构思使 得整个奥体中心建筑之间能 够相互呼应，用地布局紧凑， 周围空间完整，实现了功能 性、景观性、经济性的统一。
•
• 体育场外壳采用可作为填充物的气垫膜，使屋顶 达到完全防水的要求，阳光可以穿过透明的屋顶
满足室内草坪的生长需要。比赛时，看台是可以
通过多种方式进行变化的，可以满足不同时期不 同观众量的要求，奥运期间的20，000个临时座席 分布在体育场的最上端，且能保证每个人都能清
楚的看到整个赛场。入口、出口及人群流动通过 流线区域的合理划分和设计得了完美得到的解决。
• 水立方”的外形看上去就像一个蓝色 的水盒子，而墙面就像一团无规则的 泡泡。而这种材料也很结实，据称， 人在上面跳跃也不会损伤它。同时由 于自身的绝水性，它可以利用自然雨 水完成自身清洁，是一种新兴的环保 材料。厚度仅如同一张纸的ETFE膜构 成的气枕，甚至可以承受一辆汽车的 重量。气枕根据摆放位置的不同，外 层膜上分布着密度不均的镀点，这镀 点将有效的屏蔽直射入馆内的日光， 起到遮光、降温的作用。
• 与主场馆“鸟巢”的设计相比，“水 立方”体现了更多的女性般的柔美。方 形的游泳中心与圆形的国家体育场一起 体现了“天圆地方”的理念，同时方形 在中国传统中具有很重要的地位，北京 就是方形网格的城市格局，所有的民宅、 故宫、四合院都是方形。所以“水立方” 被设计成方形也反映了中国传统建筑格 局。

零 层 平 面
国家体育场 | 鸟巢
一层平面
二层平面
三层平面
声学吊顶
国家体育场 | 鸟巢
结构分析
“鸟巢”钢结构分析计算
混凝土看台与基座结构分析计算
基础分析计算
主桁架
桁架柱
主结构
ห้องสมุดไป่ตู้
国家体育场 | 鸟巢
一张图了解鸟巢钢结构
立面次结构
次结构
顶面次结构
鸟巢主体 钢结构
立面大楼梯
扫描二维 码了解 ETFE膜
混凝土看台与基座结构
国家体育场的钢筋混凝土结构看台根据内 部功能分为上中下三层，形同碗状，支撑 在六层框架剪力墙结构上。整个看台结构 外部由巨型空间钢桁架“鸟巢”包裹覆盖 看台共有80000个固定观众席和11000个 临时观众席。看混凝土看台结构平面布置 呈圆形，柱网由一系列径向和环向周线交 织而成。混凝土结构看台布置从平面上看 为椭圆形。南北长300m，东西宽276m， 看台东西向高，南北向低，看台面积逐层 向上缩小。为实现建筑理念，沿外延分布 有不规则的凹凸缺口，在于钢结构相邻部 位形成多出混凝土结构环绕钢结构的结构 形式。
国家体育场 鸟巢
小组成员：潘旭阳 张鑫 盛书炜 张贵永 张宇
国家体育场 | 鸟巢
鸟巢简介
国家体育场（鸟巢）位于北京奥林匹克公园中心区南部，为2008年北京奥运会的主体育场。 建筑面积25.8万平方米，可容纳观众9.1万人。国家体育场工程为特级体育建筑特，主体结 构设计使用年限 100 年，主体建筑是由一系列钢桁架围绕碗状坐席区编制而成的椭圆鸟巢外形，南 北长333米、东西宽296米，最高处高69米。国家体育场2003年12月24日开工建设，2008年6月
01

上海交大体育馆（张拉膜结构）
• 该工程为张拉膜结构，整个 体育馆全长94m，宽77.4 m 。总承重
• 结构为钢筋混凝土结构，顶 部膜布棚盖组成，棚盖由桁 架拱梁绷白色
• 膜织物而构成，整个顶棚投 影面积为5720.2 m2，表面 积为8910m2。
上海交大体育馆
水立方（充气膜结构）
• 水立方的双层ETFE 膜结构由3 097个气枕组成, 覆盖面积达10. 5万平 方米, 展开面积达26万平方米, 是世界上规模最大的ETFE 膜结构工程; 同时水立方是世界上首次采用不规则多面体空间钢架结构, 该结构填 补了世界空白, 令世人惊叹。
结束语
谢谢大家聆听！！！
24

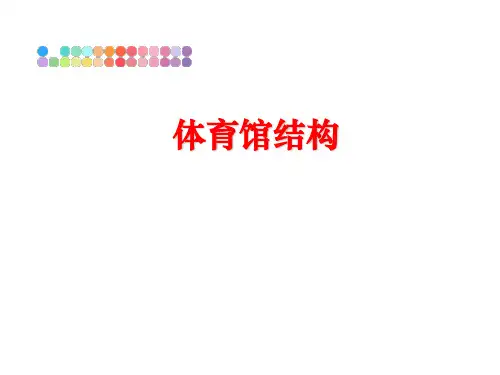

体育馆结构
结构形式大体分类
• 大跨空间结构的类型和形式十分丰富多彩，习惯 上分为如下类型：
• 刚性结构 • 柔性结构 • 混合结构
罗马小体育宫
北京首都体育馆（平板网架结构）
• 1968年建成，平面呈矩形。建筑物东西长122.2米，南北长107米， 建筑面积4万平方米。比赛大厅屋盖净跨112×99米，屋盖结构为平板 型双向空间钢网架。
水立方
气枕里面所充的是过 滤过的普通空气, 内部 压力控制在250Pa至 300Pa之间, 不仅抗压
性好而且有很好的弹
性。考虑到场馆的节 能标准, 膜结构具有较 强的隔热功能。
混合结构
• 江西省体育馆 • 体育馆屋盖采用拱—网架组合结构
钢筋矼大拱平地而起
北京朝阳体育馆（索-拱、索-网结构）
• 屋盖采用两片预应力 鞍形索网组合而成的 屋盖结构方案，每片 索网由两个互不对称 的平面抛物线拱围成 索网悬挂在中央索一 拱结构和外缘的周边 构件之间。
青岛颐中体育馆（网壳结构）

• （3）、雷击问题:鸟巢体育场的钢结构无高点，用钢量巨 大，周边又没有高大建筑物，如此巨大的钢铁堆积起来的 庞大建筑物，其对雷电会有着更加强烈的吸引力，甚至有 可能形成雷击景观。虽然，一般来说，这种落在鸟巢钢架 上的雷击对坐在体育场内观众席上的人不大会造成直接的 伤害，但是却会让观众产生心理紧张，而且也会干扰体育 转播的电视和无线电信号。
• （2）、决策体制 的问题：对于国内的许多城市规划建设 项目，都存在一个亡羊补牢的问题，亡羊补牢最终补得牢 不牢，还是需要决策过程有公开透明的程序以及问责制、 赔偿机制等等来保证的。
项目投资结构
• 国家体育场选择的是公司型合资结构 • 由中国中信集团、美国金州公司及北京城
建集团组成的联合体和北京市国有资产管 理有限公司共同组建了项目公司——国家体 育场有限责任公司，该公司注册为中外合 营企业，由中信集团作为项目公司的法人 代表。
• （5）、未通过抗震审查
• 二、经济性
• 40亿，38亿，31亿，作为2019年北京奥运会主会场的国 家体育场，在一年多时间里，先后的工程造价估算一变再 变，前后相差达25％。除去安全问题，资金预算已成为“ 鸟巢”停筑的另一个关键点。
• 三、其他原因
• （1）、奥运鸟巢设计缺陷，晴天无法使用：由于鸟巢的 设计缺陷，使用过于复杂的钢结构，而且高度太低。在晴 天的时候，钢结构的阴影覆盖在整个足球场上，使得座在 远处的观众跟本无法分辨球场上的复杂阴影和运动员。
• （4）、人员疏散问题：按照瑞士设计师的规划，国家体 育场总共分为三层，最高层离地面近50米，能容纳3万人 ，那么中方专家对于如果发生紧急状况，这3万人如何安 全疏散到地面‛问题提除了质疑。在原设计中，总共有12 条楼梯通向地面，但是每一条楼梯都是直上直下的形状， 这样如果发生骚乱，上面的观众一拥而下，很容易发生踩 踏事故，存在很大的安全隐患。经过中方专家组的提议， 设计师对楼梯进行了2个多月的修改，调整成了若干弯曲 状的分段，但是楼梯的实际宽度恐怕还是不能达到2.4米 的安全要求。

1.业务管理
常规的业务活动要编制 和执行详细完善的经营 活动计划，这是体育场 馆经营管理的核心
2.制度管理
体育场馆管理制度主要 包括岗位职责、工作标 准、办事程序、考核与 奖惩制度等
3.人力资源管理
主要包括人力资源规 划、招聘与配置、培训 与开发、绩效管理、薪 酬福利管理、劳动关系 管理等
04 组织架构与日常运行
底，我国体育场地已超过195.7万个，人均场地面积达到 1.66平方米。
我们还需要继续努力，以实现“2020年底人均体育场 地1.8平方米”和“2025年人均体育场地面积达到2平方米” 的发展目标。
2.0
1.8
1.66 1.57 1.46
2013
2015
2017
2020
2025
我国人均体育场地面积与增长目标（单位：平方米）
单位自筹, 34.39%
财政拨款, 56.93%
01 我国体育场馆建设与发展
2015至2018年全国教育系统共新建改扩建校园足球场地32432块，完成了《全国足球场地设施建设规划》 80%以上的 任务。到2020年还将再新建改扩建28545块，总数将超过6万块。
我国冰雪运动快速发展，特别是在2022年北京冬奥会的成功申办和“三亿人参与冰雪运动”等宏观背景推动下，先后 发布了《冰雪运动发展规划( 2016-2025 年) 》《全国冰雪场地设施建设规划( 2016-2022年) 》等文件，促进我我国冰 雪场地建设。
02 体育场馆经营管理的类型
一、体育场馆经营管理模式
（三）合作合资经营
有关机构与场馆通过合资或合作的方式 成立新的经营机构，参与场馆的运营
自主运营
1617974个
98.73%

系统等与人的活动息息相关的内容
研究，并邀请有关专家进行了广泛
进行了规划设计。
的研讨。
精选ppt
13
• 绿色规划是全园规划的主要基调。作为“通向自然的轴线”整体理念 的重要组成部分，作为北京市中轴线北向的终结，作为一处城市森林 公园，奥林匹克森林公园的设计理念以建设美轮美奂的自然生态系统 为终极目标，切实体现可持续发展战略，体现“绿色奥运”的宗旨。 因此，将生态与绿色的理念作为基本原则全面贯彻于森林公园规划设 计的方方面面，对包括竖向、水系、堤岸、种植、灌溉、道路断面、 声环境、照明、生态建筑、绿色能源、景观湿地、高效生态水处理系 统、绿色垃圾处理系统、厕所污水处理系统、市政工程系统等方方面 面与营造自然生态系统有关的内容进行了系统综合的规划设计，并为 保障五环南北两侧的生物系统联系、提供物种传播路径、维护生物多 样性而设计了中国第一座城市内上跨高速公路的大型生态廊道。
• 作为奥林匹克公园的重要组成部分、北京市最大的公共公 园，森林公园的景观规划与景观设计备受社会各方瞩目。
精选ppt
3
总体鸟瞰图
精选ppt
4
精选ppt
图夜 景 鸟 瞰
5
宣传片
精选ppt
6
二：设计方案
• 与历届奥运会奥林匹克公园选址不同的是，北京城市的 传统中轴线将贯穿整个奥林匹克公园。北京城被称为人类 历史上城市规划与建设的杰作。天坛、天安门广场、紫禁 城、景山，贯穿了北京城中轴线的始终，气势磅礴，形成 了城市建造史上最伟大的轴线。中国历史上的大规模城市 规划多采用规则式棋盘状布局，体现了对秩序的追求；而 城市的园林部分多采用自然式空间格局，体现人与自然的 和谐统一，表达了对自然的尊重。
10
• 以自然密林为主的北部公园将成为生态种源地，以生态保护和生态 恢复功能为主，尽量保留现状自然地貌、植被，形成微地形起伏及 小型溪涧景观。公园减少设施，限制游人数量，为动植物的生长、 繁育创造良好环境。

鸟巢
届奥林匹克运动会的主会场， 第29届奥林匹克运动会的主会场，位 届奥林匹克运动会的主会场 于北京奥林匹克公园内、 于北京奥林匹克公园内、北京城市中轴 线北端的东侧。建筑面积25.8万平米， 万平米， 线北端的东侧。建筑面积 万平米 用地面积20.4万平米。2008年奥运会期 万平米。 用地面积 万平米 年奥运会期 承担开幕式、闭幕式、田径比赛、 间，承担开幕式、闭幕式、田径比赛、 男子足球决赛等赛事活动， 男子足球决赛等赛事活动，能容纳观众 10万人，其中临时坐席 万座。奥运会后， 万人， 万座。 万人 其中临时坐席2万座 奥运会后， 可容纳观众8万人 万人， 可容纳观众 万人，可承担特殊重大体育 比赛、各类常规赛事以及非竞赛项目， 比赛、各类常规赛事以及非竞赛项目， 并将成为北京市提供市民广泛参与体育 活动及享受体育娱乐的大型专业场所， 活动及享受体育娱乐的大型专业场所， 成为全国具有标志性的体育娱乐建筑。 成为全国具有标志性的体育娱乐建筑。
水立方
即国家游泳中心，位于北京奥林匹克公 园内，2008年北京奥运会标志性建筑物之 一。其与国家体育场分列于北京城市中轴 线北端的两侧，共同形成相对完整的北京 历史文化是长安商 业中心开发区的焦点建筑， 业中心开发区的焦点建筑，它已经在奥 运期间举办了多场世界级的赛事，迎接 运期间举办了多场世界级的赛事， 了多名世界级的体育明星。 了多名世界级的体育明星。2008年被 年被 北京政府定为八个体育产业聚集地之一。 北京政府定为八个体育产业聚集地之一。 场馆座落在长安街和西四环路的交汇处， 场馆座落在长安街和西四环路的交汇处， 可容纳18,000人。得天独厚的条件将使 可容纳 人 它成为在北京享受顶级娱乐活动的场所。 它成为在北京享受顶级娱乐活动的场所。

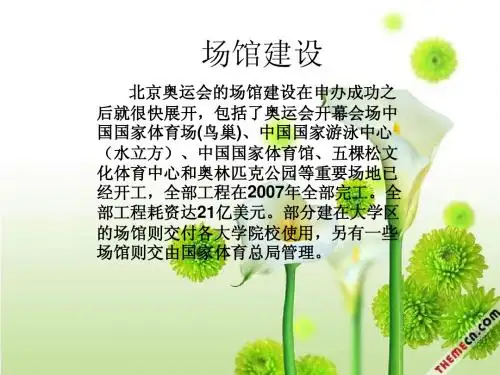

场馆建设

场馆科技
1.
2. 3.
4.
5.
实现无影照明 超强结构加固 旋转显示屏幕 装修节能减耗 增设无障碍设施
商业运营


北京体育之窗文化传播有限公 司是北京工人体育场的商业运营 伙伴。经过体育之窗10余年的商 业运作，如今的工人体育场已经 是北京首屈一指的集体育、时尚、 文化、商业于一体的首都地标。 从上世纪90年代起，工人体 育场以能容纳6万人的超大场地 成为国内外演艺界歌星们举办演 唱会的首选场地。每年10余场大 型演唱会，及大量新片发布会、 新碟上市发布会，让工体不仅成 为北京流行音乐的一个品牌地标， 而且带动了工体时尚流行文化的 市场。

北京工体室内游泳馆

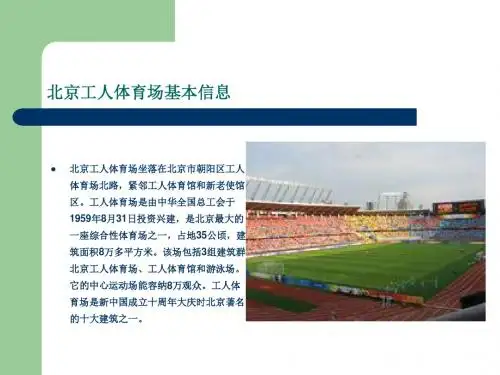

这座始建于1959年的“国家级体育场”， 曾是当时北京“十大建筑”之一，在京城 享有“无人不知无人不晓”的美誉。随着 第一届全国运动会等五届全运会，第11届 亚洲运动会开、闭幕式及比赛，第21届世 界大学生运动会，第9届亚洲杯足球赛等
大型体育赛事的举办，半个世纪来，这位
目睹了不计其数的体育比赛和各类大型活 动的“老人”，见证了新中国建立以来的 中国体育事业发展历程 。
3个相关建筑群

建筑名称：北京工人体育场 建筑面积：12万多平方米 座位数量： 64000 建设地点： 北京 赛时功能： 开/闭幕式 田径 足球



场馆名称：北京工人体育馆 地点：朝阳门外工体路 场地类型：改扩建比赛场馆 奥运会期间的用途：拳击 残奥会期间的用途：盲人柔 道 建筑面积：40200平方米 固定座位数：12000个 临时座位数：1000个 建设开工时间：2005年12月 23日
场馆美誉?这座始建于1959年的国家级体育场曾是当时北京十大建筑之一在京城享有无人不知无人不晓的美誉一在京城享有无人不知无人不晓等五届全运会第11届亚洲运动会开闭幕式及比赛第21届世界大学生运动会第9届亚洲杯足球赛等大型体育赛事的举办半个世纪来这位目睹了不计其数的体育比赛和各类大型活动的老人见证了新中国建立以来的中国体育事业发展历程

11 体育场馆设计
鸟 巢
形态如同孕育生命的鸟巢,更像一个摇篮,寄托人 类对未来的希望
奥 林 匹 克 水 上 公 园
奥运会过后，这里将形成一个以水上公园为核心、以潮白河为妆点 方圆15平方公里，具有国际品质、风光秀丽、集文化、娱乐、体育 休闲于一体的北京东北部最大的旅游休闲度假基地。
水 立 方
欣赏评析
2012伦敦奥运会主场馆
部分奥运会体育场馆
第22届奥运会主场馆：莫斯科奥林匹克体育场
第23届奥运会主场馆：洛杉矶纪念体育场
第24届奥运会主场馆：汉城奥林匹克运动场
第25届奥运会主场馆：巴塞罗那蒙锥克体育场
第26届奥运会主场馆：亚特兰大奥林匹克体育场
第27届奥运会主场馆：悉尼奥林匹克体育场
日本东京代代木综合体育馆
日本东京辰已比一比体育场馆和一般建筑区别 功能性：群众聚集，巨大赛场合看台，良好的光线， 通道宽敞。 标志性：地区标志性建筑，体现一个国家的建筑水 平和科技水平。 环境协调性：与周围环境绿化连成一体，完美配合。 造型：造型整体 优美，多用立体构成技法， 体的 组合，面的旋转 等，每个体育馆像个巨大雕塑。
这个看似简单的“方盒子”是中国传统文化和现代科技共同“搭建 而成的。在中国传统文化中，“天圆地方”的设计思想催生了“水 方”，它与圆形的“鸟巢” 相互呼应。
五 棵 松 体 育 馆
体育馆、棒球场、文化体育设施以及作为公共服务的配套商 业设施，通过采用再生或可再生材料，使用绿色环保建材及产 品等,最节能的奥运
第28届奥运会主场馆：雅典奥林匹克综合体育场
第28届奥运会主场馆：北京奥林匹克综合体育场
国 家 体 育 馆
国家体育馆以中国“折扇”为设计灵感，采取由南向北的波浪式造型 屋面轻盈而富于动感。这种波浪造型也巧妙地连接了与之南北相应 的平顶造型“水立方”和单曲面造型的国家会议中心，使得奥林匹克 公园内的城市景观达到协调统一
