水泵与水泵站课件

水泵与水泵站课件
QW型潜水排污泵
29
30
这种泵在城镇给水、工矿企业的循环用水、农田诽溜、 防洪排涝等方面应用十分广泛，是给水排水工程中最常 用的一种水泵。 目前，常见的流量为90-20000m3/h，扬 程为10—l00mH2O。
按泵轴的安装位置不同，有卧式和立式两种。
卧式
立式
25
n 2.14.3 D(DA)系列分段多级式离心泵
这类泵扬程在100-650mH2O高范围内，流量在5— 720m3/h范围内。
20
n 2.13.2 轴流泵的工作原理空气力学中机翼的升力理论P’
B
A
P
21
n 2.13.3 轴流泵的性能特点
(1)扬程随流量的减小而剧烈增大， Q—H曲线陡降，并有 转折点。
(2)Q—N曲线为陡降曲线，一般称为“开闸启动” 。 (3)Q— η 曲线呈驼峰形。也即高效率工作的范围很小。
轴流泵特性曲线
总气蚀余量。也即水泵进口处单位重量的 水，所具有超过汽化压力的余裕能量再加上 。其 大小通常换算到泵轴的基准面上； ha：吸水井表面的大气压力(mH20)； hva：该水温下的汽化压力(mH20)； Σhs ：吸水管道的水头损失之和(m)； Hss ：水泵吸水地形高度，即安装高度(m)。
12
2 、 ( NPSH) r和 ( NPSH) a (1)必要气蚀余量(NPSH) r
样本中所提供的蚀余量：由 Δh和避免气蚀的余裕量 (0.3mH20左右)两部分所组成。 (2)装置气蚀余量(NPSH) a 由气蚀余量公式计算出的是该水泵装置的实际的气蚀
余量。
在工程中(NPSH) a = (NPSH) r+(0.4~0.6mH20)
13
Hs
吸入式工作的水泵气蚀余量图

《泵与泵站》02(第2章-叶片式泵)PPT课件

《泵与泵站》02(第2章-叶片式泵)PPT课件

2021/7/22
5
§2. 2 离心泵的主要零件
2021/7/22
离心泵基本结构
6
§2.2 离心泵的主要零件
叶轮
是离心泵的主要零件，其设计根据水力计算决定
常用材质：铸铁、钢、青铜（材质的性能决定了水泵
的使用寿命，价格）
叶轮的种类
按吸水方式分：单吸式
双吸式，吸水量较大
按叶轮盖板情况分：封闭式，输送较洁净的液体
2021/7/22
10
§2.2 离心泵的主要零件
泵壳
泵外面的蜗壳形外壳 2个特点：
①蜗壳形（保持良好的水力条件，沿蜗壳断 面的水流速度为常数）
②锥形渐扩管（降低水流速度，速度水头转 化为压力水头）
2021/7/22
11
§2.2 离心泵的主要零件
泵座
作用：固定泵体，连接水泵与基础
3个孔：
①测压螺孔：吸水管法兰上，安装真空表；
2021/7/22
26
§2.3 叶片泵的基本性能参数
轴功率 定义：泵轴得自原动机所传递来的功率 表示符号：N 单位：kW
2021/7/22
27
§2.3 叶片泵的基本性能参数
补充内容
➢ 有效功率：单位时间内流过泵的液体从泵那里得
到的能量，用 Nu 表示
式中：
ρ— 液体密度，kg/m3
Nu gQH g — 重力加速度，m/s2
u 1R 1 ， u 2R 2
C 2 u C 2co 2 ， C s1 u C 1co 1 s
1 HT g(u2C2uu1C1u)
2021/7/22
离心泵的基本方程式
50
§2.4.3 基本方程式的讨论
（1） 为提高水泵扬程和改善吸水性能，一般

泵与泵站课件

泵与泵站课件

∑hd=1.1×0.0148×300= 4.88m因此，水泵扬程： 因此源自水泵扬程： H = HST+
∑hs+ ∑hd=32+ 0.361+ 4.88= 37.24m
思考算题
1，如图所示的水泵装置。水泵从一个密闭水箱 抽水，输入另一密闭水箱，水箱内的水面与泵轴 齐平，试问：
(1)该水泵装置的静扬程HsT＝? (m) (2)水泵的吸水地形高度Hss＝? (m) (3)水泵的压水地形高度Hsd＝? (m)
图
作业
P21-22 1 2 3 要求：星期五上课前必须完成，并在课堂 上抽查。

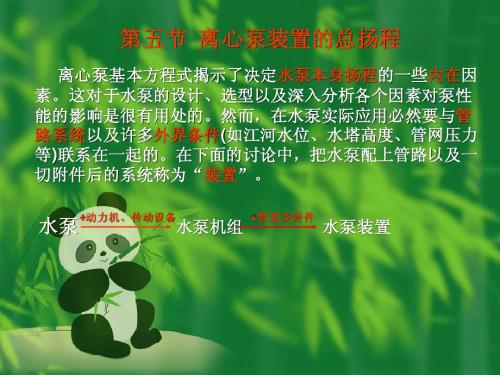

水泵
+动力机、传动设备 动力机、
水泵机组
+管道及附件
水泵装置
离 心 泵 装 置 总 扬 程 图
离心泵装置总扬程的确定
以吸水面0-0为基准面，列出进水断面 以吸水面 为基准面，列出进水断面1—1及出水 为基准面 及出水 断面2—2的能量方程式。则扬程为 的能量方程式。 断面 的能量方程式
2 2 2 1
图
混合池
h2 =
∑
v2 v2 ζ = (ζ网 + ζ90° ) 2g 2g
(1.25)2 (1.7)2 h m 故： 2 = (2 + 0.59) + 0.17 = 0.231 2g 2g 因此， 损失： 因此，吸水管中总水头 ： 损失
∑hs=0.13+ 0.231= 0.361m
压水管中总水头损失： 压水管中总水头损失：
H = ∆Z +
γ
2 2 v2 − v1 + 2g
2 2 v2 − v1 = Hd + Hv + + ∆Z ≈ Hd + Hv 2g

[资料]水泵与水泵站(第1,2章).ppt

[资料]水泵与水泵站(第1,2章).ppt
660kg水泵种类水泵种类型号举例型号举例型号说明型号说明900zlb900zlb707036zlb36zlb7070zlbzlb立式半调节轴流泵立式半调节轴流泵900900泵出口直径泵出口直径mmmm7070水泵比转数为水泵比转数为7007003636泵出口直径泵出口直径in1200zlq1200zlq100100zlqzlq立式全调节轴流泵立式全调节轴流泵12001200泵出口直径泵出口直径mmmm100100水泵比转数为水泵比转数为1000100048zlq48zlq1001004848泵出口直径泵出口直径in离心泵的基本方程式是反映离心泵的扬程与离心泵叶轮中流体运动状况之间的关系在下面的讨论中我们以离心泵为例进行分析得到的结论对所有叶片泵都适用首先来分析一下离心泵叶轮中流体的运动情况来看一下离心泵的抽水过程
叶片式水泵的分类
叶片式水泵是依靠叶轮的高速旋转来完成能 量的转换和传递的。叶轮叶片的形状则影响 着水泵对水流的作用力及水流的出流方向， 根据叶轮出水的水流方向的不同可将这三种不同情况下，
叶片式水泵图
a,离心泵：叶轮出流方向为径向，叶轮叶片 对水流的作用力为离心力。
2.4 离心泵的基本方程式
2.4.1叶轮中液体的流动情况
(1)相对速度 圆周速度
绝对速度 即:
W u (牵连速度)
C
C =W + u
(2)速度矢量三角形
(3)绝对速度的切向分速度Cu和 法向分速度Cr
叶轮出口速度三角形 切向分速度Cu
法向分速度Cr
C2u C2 cosa2 u2 - C2r cot b2
常用单位为r／min(rpm)。
在往复泵中转速通常以活塞往复的次数 来表示(次／min)
6.允许吸上真空高度(Hs)及气蚀余量(Hsv)

水泵与泵站课件(修)

水泵与泵站课件(修)

液体静力学
5.压强的表示方法——三种
6.作用在平面上的总静压力
两种计算方法
解析法公式 斜面或垂面
P ghc A pc A
yD
yc
Ic yc A
平面 F pA ghA
水动力学
总流的连续性方程 v1 A1 v2 A2
总流的伯努利方程
z1
p1
g
1 v1 2
2g
z2
p2 2v22 g 2g
(二)离心泵的分类与主要部件
1、单级单吸离心泵 即一个叶轮，单面吸水。 型号：IB100-80-200
IS90-65-1125 3B31、BA
2、单级双吸离心泵，即一个叶轮、双面 吸水。 型号：
250S-30 20Sh-6A
3、多级单吸离心泵，即多个叶轮、 单面吸水。型号： D46-50×12
水泵的能量损失和效率包括以下几项：
(1)容积损失与容积 效率 容积损失是 指泵的泄漏所造成 的损失。
图 离心泵的泄漏损失
(2)机械损失与机械效率 由泵轴与轴承之间、泵轴与 填料函之间以及叶轮盖板外表面与液体之间产生的 摩擦而引起的能量损失称为机械损失，可用机械效 率来反映这种损失，其值一般为0.96～0.99。
(3)水力损失 粘性液体 流经叶轮通道和蜗壳 时产生的摩擦阻力以 及在泵局部处因流速 和方向改变引起的环 流和冲击而产生的局 部阻力，统称为水力 损失。额定流量Q， 下离心泵的水力效率 一般为0.8～0.9。
图11 水力效率与流量的关系
水泵的效率反映上述三项能量损失的总和，故 又称为总效率。因此总效率为上述三个效率的乘 积。
(1)结构简单，操作容易，便于调节和自控； (2)流量均匀，效率较高； (3)流量和压头的适用范围较广； (4)适用于输送腐蚀性或含有悬浮物的液体。

《泵与泵站第二章》PPT课件

《泵与泵站第二章》PPT课件

吸水管：
v1
4Q
d12
1.2473m / s,
v2
4Q
d 2 2
4.62m / s
hf
l1
d1
v12 2g
0.1354m
hj
(
1
2
)
v12 2g
3
v22 2g
0.2304m
2020/11/11
泵与泵站第2章
25
• 压水管：
水泵扬程：
v2
4Q
d 2 2
4.62m / s
hf
l2
d2
42
例2-2
• 14SA-10型离心泵，转速n=1400r/min，叶轮直径D-466mm，其特性曲线如图227所示。试拟合Q~H特性曲线方程。
• 14SA-10型离心泵Q~H特性曲线上的坐标值 • 序号 1 2 • H/m 74 64 • Q/ m3/s 0.24 0.36
2020/11/11
泵与泵站第2章
• 吸水管局部损失系数，进口1=2 ，90°弯头2=0.59，渐缩管3=0.17 。 • 求：水泵扬程H。
2020/11/11
泵与泵站第2章
24
• 解：铸铁管粗糙系数n=0.013（钢管0.012，水泥管0.014），计算式：
8gn2 (d / 4)1/3
v
4Q
d 2
hf
l
d
v2 2g
hj
v2 2g
泵与泵站第2章
13
动量矩方程
• 一个叶槽的动量矩方程： • M= Q2 C2cos2 R 2 - Q1C1cos1 R1 • 由于 Q1= Q2 • 因此 • M= Q(C2cos2 R 2 - C1cos1 R1 ) • 对所有的叶槽：

泵与泵站设计资料高质量PPT课件

第9页/共57页
不锈钢离心泵 随着管道直饮水工程的发展，输送直饮水的泵一般采用不锈钢离心
泵，其型号既有卧式的也有立式的，既有单级的也有多级的。一般其扬 程在0～70m，流量在0～30m3/h.
立式管道泵 管道泵也称为管道离心泵，其基本构造与离心泵一样，可以直接 安装在管路上。常用于民用,工业设施的暖通空调系统及给水管道 局部加压和家用热水循环系统。一般适宜输送温度低于80℃/无 腐蚀性的清水或类似液体扬程在4～20m，流量在2.5～25m3/h.
第15页/共57页
2.1 离心泵装置的总扬程
•水泵装置的设计扬程
3
基本计算公式:
H HST h
HST——水泵的静扬程（mH2O） Σh——水泵装置管路中水头损失之总和（mH2O）
0 用提升液体高度和水头损失表示
第16页/共57页
3
HST
0
2.2 离心泵的实测性能曲线讨论
特性曲线：在一定转速下， 离心泵的扬程、功率、效率等 随流量的变化关系称为特性曲 线。它反映泵的基本性能的变 化规律，可做为选泵和用泵的 依据。各种型号离心泵的特性 曲线不同，但都有共同的变化 趋势。离心泵的特性曲线是根 据给定的n值，按η最高的要 求来进行设计的。
第7页/共57页
1.3 几种常见的离心泵
IS系列单级单吸式离心泵
适合输送清水及物理化学性质相类似的其它液体，主要用于工业和城 市给水、排水，亦可用于农业排灌，互换性强、高效节能。其特点是： 性能分布合理（流量：6.3～400m3/h，扬程5～125m）；其次是标准 化程度较高，泵的效率较高。
Sh(SA)系列单级双吸式离心泵
压水管 外轮 叶片 吸水口 内轮 蜗壳 吸水管
联轴器 饮水管 出水弯管 泵轴 导叶 叶片 喇叭管

离心泵课件(含图便于理解) 共74页共76页


离心泵课件(含图便于理解) 共74页
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克

泵ppt课件


最新版整理ppt
18
第五节 离心泵的分类及结构
4)按泵的吸入方式可分为：① 单吸式离心泵，液体从一侧进入叶轮， 这种泵结构简单，制造容易，但叶轮两侧所受液体总压力不同。
图3-12 离心泵பைடு நூலகம்吸式叶轮
最新版整理ppt
19
第五节 离心泵的分类及结构
图3-11 多级泵的串联叶轮简图
5)按泵的压出方式分为：① 蜗壳式离心泵，如图3-13所示，液体从
26
第五节 离心泵的分类及结构
图3-18 单吸多级离心泵(D型) 1—轴承 2—填料压盖 3—盘根 4—水封管 5—吸入段 6—导叶 7—返水圈 8—中段 9—压出
段
10—平衡盘 11—平衡盘衬环 12—叶轮 13—密封环 14—放气孔 15—填料环 16—联轴器
最新版整理ppt
27
21
第五节 离心泵的分类及结构
图3-14 透平泵简图 1—叶轮 2—导叶
最新版整理ppt
22
第五节 离心泵的分类及结构
图3-15 立式泵 1—吸入口 2—排出口
7)按泵轴位置分为：① 立式泵，泵轴垂直放置，
最新版整理ppt
23
第五节 离心泵的分类及结构
吸入口在泵的下端，见图3-15；② 卧式泵，泵轴水平放置，这种泵 维修管理方便，常见泵多为这种形式。 二、离心泵的结构 1.IS型离心泵 2.单级双吸水平中开式泵
一、对特性曲线的分析说明 1.q—H曲线 (1)驼峰特性曲线 如图3-8中曲线Ⅰ所示，这种曲线具有中间凸起两 边下弯的特点。 (2)平坦特性曲线 如图3-8中曲线Ⅱ所示，比转数在80～150之间的 离心泵都是这种特性曲线，这类泵适用于流量调节范围较大，而压 头变化要求较小的输液系统中。 (3)陡降特性曲线 如图3-8中的曲线Ⅲ所示，一般比转数在150以上 的泵，其q—H曲线都是这个形状。

泵和泵站第二章第5节离心泵装置的总扬程


2g
H HST h
4. ∑h的计算 ∑hf ∑hj
吸水管 压水管
若为封闭系统 例如供暖循环系统：
H h SQ2
作业
1. 某泵型号为12Sh－28A，其铭牌标示：转速1450r/min， 流量684m3/h，扬程10m，效率78%。求水泵在出水量为 684m3/h工作时：
（1）有效功率Nu＝？ （2）轴功率N＝？ （3）泵吸水口流速vi＝？ （4）连续工作10h的耗电量W＝？（取电机效率为80%，
H HST h
2. 封闭式水池需转化为敞开式 ——接测压管，找测压管液面
20m 1atm
2atm
10m
20m 1atm
1atm
2atm
1atm
10m
2atm
20m 1atm
HST＝30m
A B
HST＝？
H HST h
3. v3≠0时，需修正
H H ST
h
v
2 3
• 从工况扬程公式推导 • 0-0和1-1断面的能量方程
– 公式2-29 • 2-2和3-3断面的能量方程
– 公式2-30
• Hss • Hsd
H HST h
H ST H ss H sd
h
h s
h d
H HST h
1. 对自灌式泵房，也适用
自灌式泵房
自灌式泵房简图
HST Hss＜0
第五节 离心泵装置的总扬程
第五节 离心泵装置的总扬程
1. 离心泵装置 2. 运行时离心泵装置扬程的计算 3. 选泵时离心泵装置扬程的计算
1.离心泵装置
• 水泵 • 吸、压水管路 • 管配件、附件
– 滤网、喇叭管、渐缩管、 弯头
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2. 封闭式水池需转化为敞开式 ——接测压管，找测压管液面
20m 1atm
2atm
10m
20m 1atm
1atm
2atm
1atm
10m
2atm
20m 1atm
HST＝30m
A B
HST＝？
HHST h
3. v3≠0时，需修正
HHST
h v32 2g
HHST h
4. ∑h的计算 ∑hf ∑hj
传动效率为100%）
作业
2. 某离心泵装置已知△Z＝0.30m，水泵进、出口直径分 别为d1＝250mm，d2mHg，压力表读数为3.3kg/cm2，求此时水泵的 扬程；
（2）若水泵吸、压水管直径分别为300mm和250mm， 长度分别为30m和400m，λ=0.02。求出水量为 432m3/h时水泵的扬程。（吸水管路附件的设置顺水 流方向依次为吸水喇叭口ζ=0.5、90°弯头ζ=0.6、闸 阀ζ=0.2、渐缩管ζ=0.3）
HHdHvv2 22gv1 2Z
Hd、Hv • Hd—出口压力表读数换
算成水柱高度 m
v
2 2
v
2 1
2g
• Hv—进口真空表读数换算 成水柱高度 m
Z
HHd Hv
表
的
装
置
高
度
△Z
变
化
时
的
计
算
真空表
压力表
3.设计扬程
• 泵站设计时，泵站所需扬程的确定 • 根据泵站工作的外部条件确定水泵扬程
第五节 离心泵装置的总扬程
第五节 离心泵装置的总扬程
1. 离心泵装置 2. 运行时离心泵装置扬程的计算 3. 选泵时离心泵装置扬程的计算
1.离心泵装置
• 水泵 • 吸、压水管路 • 管配件、附件
– 滤网、喇叭管、渐缩管、 弯头
– 渐扩管、闸阀、止回阀 等
2.工况扬程
• 水泵运行时，根据压力表和真空表读数计算水泵 扬程
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
谢谢你的到来
学习并没有结束，希望大家继续努力
Learning Is Not Over. I Hope You Will Continue To Work Hard
演讲人：XXXXXX 时 间：XX年XX月XX日
• 从工况扬程公式推导 • 0-0和1-1断面的能量方程
– 公式2-29 • 2-2和3-3断面的能量方程
– 公式2-30
• Hss • Hsd
HHST h
HSTHssHsd
h hs hd
HH ST h
1. 对自灌式泵房，也适用
自灌式泵房
自灌式泵房简图
HST Hss＜0
HHST h
吸水管 压水管
若为封闭系统 例如供暖循环系统：
HhSQ2
作业
1. 某泵型号为12Sh－28A，其铭牌标示：转速1450r/min， 流量684m3/h，扬程10m，效率78%。求水泵在出水量为 684m3/h工作时：
（1）有效功率Nu＝？ （2）轴功率N＝？ （3）泵吸水口流速vi＝？ （4）连续工作10h的耗电量W＝？（取电机效率为80%，
