习题一电路的基本概念和定律一、选择题1-1-1）基尔霍夫电流定律应用于( )。
(A)支路(B)节点(C)回路1-1-2）若把电路中的参考点由原来电位较低的点改选为电位较高的点，则电路中各点的电位比原来( )。
(A)升高(B)降低(C)升高或降低(D)不变1-1-3）A、B两点间的电压U AB等于( )所做的功。
(A)电场力把单位负电荷从A点移到B点(B)电场力把单位正电荷从A点移到B点(C)电场力把单位正电荷从B点移到A点(D)洛仑兹力把单位正电荷从A点移到B点1-1-4）下列各选项正确的是：（）(A) 电压源只供出功率(B) 电压源只吸收功率(C) 电压源只储存能量(D) 电压源既可供出也可吸收功率1-1-5）已知电阻元件在图(a)所选参考方向下的伏安特性如图(b)所示，则元件的电阻为( )。
(A) 0.5Ω(B) -0.5Ω(C) 2Ω(D) -2Ω1-1-6）图中给出两个线性电阻R a和R b的伏安特性曲线。
由图可知( )(A) R a>R b (B)R a=R b(C) R a<R b(D) 不能确定1-1-7）图示二端网络的电压、电流关系为( )(A) u = 10-5 i (B) u = 10+5 i (C) u = 5 i-10 (D) u = -5 i-10二、填空题1-2-1）图示电路中，2A电流源的电压U=______________。
1-2-2）图(a)电路中，R1增加时电压U2将______________，图(b)电路中，R1增加时，电压U2将______________。
1-2-3）图示电路中的电流I=______________。
1-2-4）电热器的电压为220V，通过的电流是0.18A，通电5min，则其消耗的功率为______________W，吸收的电能为______________ J。
1-2-5）在电流一定的条件下，线性电阻元件的电阻值越大，消耗的功率______________。
单相交流电路习题(1)电工技术综合试题班级________姓名_________学号_________一、是非题1、正弦交流量的振幅随时间变化。
（）2、直流电流为10A和交流电流有效值为10A的两电流，在相同的时间内分别通过阻值相同的两电阻，则两电阻的发热量是相等的。
（）3、交流电气设备的铭牌上所给出的电流，电压均为有效值。
（）4、纯电感交流电路中，电流的相位超前电压90。
（）5、在单相交流电路中，测得日光灯管两端电压和镇流器的两端的电压之和大于电源电压。
（）6、交流电的频率增加时，电感的感抗某1将会增加，而电容的容抗将会减小。
（）7、在感性电路中，并联电容后，可提高功率因数，电流增大，有功功率也增大。
（）8、视在功率等于有功功率与无功功率数量和。
（）9、在三相四线制供电线路中，零线（地线）可允许接熔断器。
（）10、在感性负载电路中，加接电容器，可补偿提高功率因数，其效果是减少了电路总电流，使有功功率减少，节省电能。
（）11、把100欧电阻接在220伏直流电路中，或接在有效值为220伏的交流电路中，其发热效应是相同的。
（）12、在纯电感交流电路中，电压的相位超前电流90。
（）13、在交流供电线路中，常用并联电容的方法提高功率因数。
（）14、在三相四线制中，当三相负载不平衡时，三相电压值仍相等，但中线电流不等于零。
（）15、在感性负载两端并联适当的电容器后，可使电路中总电流减少，并使总电流与电压之间相差小于未并联电容时电流与电压间的相差，因此提高了功率因数。
（）16、正弦交流电的频率提高时，通电线圈的感抗越大。
（）17、由于纯电感电路不含电阻，所以当外加交流电压以后，电路是短路的。
（）18、电容器在电路接通的瞬间，电流很大。
（）19、电感线圈在电路接通瞬间，电流为零。
（）20、对感性电路，若保持电源电压不变而增大电源的频率，则此时电路中的电流将减少。
（）21、正弦交流电路的最大值和有效值随时间变化。
可编辑修改精选全文完整版电路分析基础练习题及答案第1章 习题一、填空题1-1.通常，把单位时间内通过导体横截面的电荷量定义为 。
1-2.习惯上把 运动方向规定为电流的方向。
1-3.单位正电荷从a 点移动到b 点能量的得失量定义为这两点间的 。
1-4.电压和电流的参考方向一致，称为 方向。
1-5.电压和电流的参考方向相反，称为 方向。
1-6.电压和电流的负值，表明参考方向与实际方向 。
1-7.若P>0（正值），说明该元件 功率，该元件为 。
1-8.若P<0（负值），说明该元件 功率，该元件为 。
1-9. 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；定律则是反映了电路的整体规律，其中 定律体现了电路中任意结点上汇集的所有 的约束关系， 定律体现了电路中任意回路上所有 的约束关系，具有普遍性。
1-10.基尔霍夫电流定律（KCL ）说明在集总参数电路中，在任一时刻，流出（或流出）任一节点或封闭面的各支路电流的 。
1-11.基尔霍夫电压定律（KVL ）说明在集总参数电路中，在任一时刻，沿任一回路巡行一周，各元件的 代数和为零。
二、选择题1-1．当电路中电流的参考方向与电流的真实方向相反时，该电流A 、一定为正值B 、一定为负值C 、不能肯定是正值或负值1-2．已知空间有a 、b 两点，电压U ab =10V ，a 点电位为V a =4V ，则b 点电位V b 为A 、6VB 、－6VC 、14V1-3．当电阻R 上的u 、i 参考方向为非关联时，欧姆定律的表达式应为A 、Ri u =B 、Ri u -=C 、 i R u =1-4．一电阻R 上u 、i 参考方向不一致，令u =－10V ，消耗功率为0.5W ，则电阻R 为A 、200ΩB 、－200ΩC 、±200Ω1-5．两个电阻串联，R 1：R 2=1：2，总电压为60V ，则U 1的大小为A 、10VB 、20VC 、30V1-6．已知接成Y 形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为A 、全是10ΩB 、两个30Ω一个90ΩC 、全是90Ω1-7．电阻是 元件，电感是 的元件，电容是 的元件。
1. 知识点：1（电压电流及参考方向）难易度：容易；认知度：识记当实际电路的尺寸与工作波长接近时选项A ） 该实际电路应该用分布参数电路来计算。
选项B ） 该实际电路应该用集总参数电路来计算。
答案：A2. 知识点：1（电压电流及参考方向）难易度：容易；认知度：识记一实际电路的尺寸是300m 长 , 该电路的工作频率是610Hz选项A ）该实际电路应该用分布参数电路来计算。
选项B ）该实际电路应该用集总参数电路来计算。
答案：A3. 知识点：1（电压电流及参考方向）难易度：容易；认知度：识记一实际电路的工作频率是6106⨯Hz ，该电路的工作波长为选项A ）m 100=λ 选项B ）m 50=λ 选项C ）m 20=λ 选项D ）m 10=λ 答案：B4. 知识点：1（电压电流及参考方向）难易度：容易；认知度：识记电路计算中电压、电流的参考方向的选取原则（ ）。
选项A) 必须与实际方向选得一致选项B) 任意选取选项C) 电压与电流的方向必须选得一致选项D) 电压与电流的方向必须选得相反难易程度：易答案：B5. 知识点：1（电压电流及参考方向）难易度：适中；认知度：应用电路如下图所示，已知网络N 的端口电压和电流为A I V U 1,220-==，说明该方框等效为（ ）。
选项A ） 电源选项B ） 负载选项C ） 不能确定答案：A6. 知识点：1（电压电流及参考方向）难易度：适中；认知度：应用图中所示电路中，已知电阻0>R ，ui P =，则下列正确的关系式是选项A ） P>0 选项B ）P=0 选项C ） 0P ≤ 选项D ） 0P ≥ 答案：C7. 知识点：1（电压电流及其参考方向）难易度：容易；认知度：应用电 路 及 其 对 应 的 欧 姆 定 律 表 达 式 分 别 如 图 1、图 2 、图 3 所 示，其 中 表 达 式 正 确 的 是选项A ） 图 1选项B ） 图 2选项C ） 图 3答案：B8. 知识点：1（电压电流及其参考方向）难易度：容易；认知度：应用如图所示，R1=0.2Ω，R2=0.1Ω，R3=1.4Ω，R4=2.3Ω，则电流I(方向如图)为：选项A ） 1.5A 选项B ）5.5A 选项C ） 3A 选项D ）8A 答案：A9. 知识点：1（电压电流及其参考方向）难易度：容易；认知度：应用如图所示，R1=0.2Ω，R2=0.1Ω，R3=1.4Ω，R4=2.3Ω，求V ab =选项A）9.6V 选项B）4V 选项C）8.5V 选项D）11.5V答案：A10.知识点：1（电压电流及其参考方向）难易度：适中；认知度：应用电路如图所示，已知100V电压源产生的功率为100W，则电压U=选项A）40V 选项B）60V选项C）20V 选项D）-60V答案：C11.知识点：1（电压电流及其参考方向）难易度：适中；认知度：应用电路如图所示，2A电流源产生的功率P=选项A）16W 选项B）8W选项C）40W 选项D）-40W答案：A12.知识点：12（戴维南定理和诺顿定理）难易度：适中；认知度：应用如图所示，R1=0.2Ω，R2=0.1Ω，R3=1.4Ω，R4=2.3Ω，若R2以外的电路用戴维南定理等效，则等效电压源和等效电阻分别为：选项A）18V, 3.9Ω选项B）18V, 4Ω选项C）6V，3.9Ω选项D）6V, 4Ω答案：C13.知识点：1（电压电流及参考方向）难易度：容易；认知度：识记使用电压表或电流表时，要正确选择量程，应使被测值选项A ）小于满标值的一半左右选项B ）不超过满标值即可选项C ）超过满标值的一半以上选项D ）无关答案：C14. 知识点：2（基尔霍夫定理及应用）难易度：容易；认知度：理解根据图示参考方向列出的方程，正确的是 R EIU选项A ）IR E U -=选项B ）IR E U +=选项C ）IR E U +-=选项D ）IR E U --=答案：B15. 知识点：2（基尔霍夫定理及应用）难易度：适中；认知度：应用电路如图所示，电压u=选项A ）5V 选项B ）3V选项C ）1V 选项D ）-2V答案：C16. 知识点：2（基尔霍夫定理及应用）难易度：适中；认知度：应用图示电路中，电压U 和电流I 的关系式为选项A ）U=25-I选项B ）U=25+I选项C ）U=-25-I选项D ）U=-25+I答案：C17. 知识点：2（基尔霍夫定理及应用）难易度：适中；认知度：理解图示电路中，已知A I 151=，A I 33=，A I S 8=，则2I =（ ）。
习题一简单的直流电路习题班级：姓名：一、填空(每空2分，共50分）1、电路由、、三部分组成。
2、电路的作用分为两种：一种是实现电能的和，各类电力系统都属于这类作用；另一种是；如电子技术中的放大电路与整流电路等。
3、将实际电路中的各种器件用表示后所画出的图叫电路图。
4、单位正电荷在的作用下，由a点移动到b点，电场力在a、b两点之间所做的功就是a、b两点间的电压。
5、电气设备正常工作时的电压值称为；负载功率于额定功率的工作状态叫过载。
6、称为电动势，用字母E 或e表示,方向为电源的极指向极。
7、电路有、和三种状态。
8、两点之间的电位差叫作，其单位是。
9、在电源一定的情况下，当负载电阻和电源内阻时，负载可获得最大的功率，所获得的最大功率为。
10、电气设备通常有、和三种工作状态。
11、直流电通过电感器相当于路，通过电容器相当于路。
二、判断题（每空2分，共20分）1、负载和中间环节都属于外电路。
（）2、电流、电压的实际方向总是和参考方向一致的。
（）U，表示a点的电位比b点的电位高。
（）3、0ab4、电路过载时没有充分利用负载设备，但可将就使用。
（）5、加在到某段导体上的电压越小，则它的电阻越小。
（）6、在关联参考方向下，P<0，则电路吸收功率。
（）7、当负载获得最大功率时，效率也是最高的。
（）8、阻值大的负载为大负载，阻值小的负载为小负载。
（）9、电压和电动势都是电场力做功形成的。
（ ）10、电压、电动势、电位的单位都是伏特。
（ ）三、选择题（每空2分，共20分）1、电路中属于内电路的部件是（ ）A 、 负载B 、 导线C 、 电源D 、 开关2、在电路分析中，所标的电压方向都是只参考方向，表示的方法有（ ）种。
A 、 1B 、2C 、3D 、43、关于电位，（ ）是相对的，（ ）是绝对的。
A 、电压 电位B 、电位 电压C 、电压 电压D 、电位 电位4、习惯上不被选为参考点的是（ ）。
A 、 接地点B 、机壳C 、电路中连线最多的点D 、负载5、电气设备最理想的状态是（ ）。
第一章电路元件和电路定律姓名：班级：学号：一．参考方向功率KCL KVL1．判断（1）电路模型是实际电路的理想化，因而实际电路的电路模型是一致的。
（）（2）同一电路中，选定的参考点不同时，同一点的电位是不同的。
（）（3）电路中任意两点间的电压与路径有关。
（）2．为以下二端电路指明端口电压或电流参考方向，要求使端口电压、电流参考方向关联。
3．计算以下各二端电路的功率，并指明是吸收还是发出功率。
4．判断。
1）从物理意义上来说，KCL应对电流的实际方向来说才是正确的，但对电流的参考方向来说也必然是正确的。
（）2）在节点处各支路电流的方向不能均设为流入节点，否则将只有流入节点的电流而无流出节点的电流。
（）5．（1）求i1, i2, i3, i4, i5 ; （2）求i。
6.（课堂练习）电路如图所示，已知i1＝2A，i3＝－3A，u1＝10V，u4＝－5V，试计算各元件吸收的功率。
二．电阻、电感、电容、独立电源、受控源1．判断。
(1) 电路中u 和i 的参考方向是我们自己规定的，采用不同的参考方向，欧姆定律表达式既可以写成u=Ri ，也可以写成u=—Ri 。
（ ）(2) 独立电压源或独立电流源在电路中一定是发出功率的。
（ ）(3) 定律KCL 、KVL 和VCR 是电路分析的基础，它们同时适用于线性电路和非线性电路。
（ ）2．根据描述画出对应的元件。
（1）10V 电压源 （2）2A 的电流源 （3）受控电压源 （4）受控电流源3．已知电路元件的参考方向和伏安特性如下图，则元件的电阻为Ω。
A. 0.5B. —0.5C. 2D. —24. 写出以下动态元件的VCR 方程（微分形式）由以上微分形式VCR 可知，在直流稳态电路中：电容元件可看作 ，电感元件可看作 。
5．我们常说的“电容电压连续性”是指电容电压的变化是连续的，表现在波形上为没有奇点；“电感电流连续性”是指电感电流的变化是连续的，其波形也没有奇点。

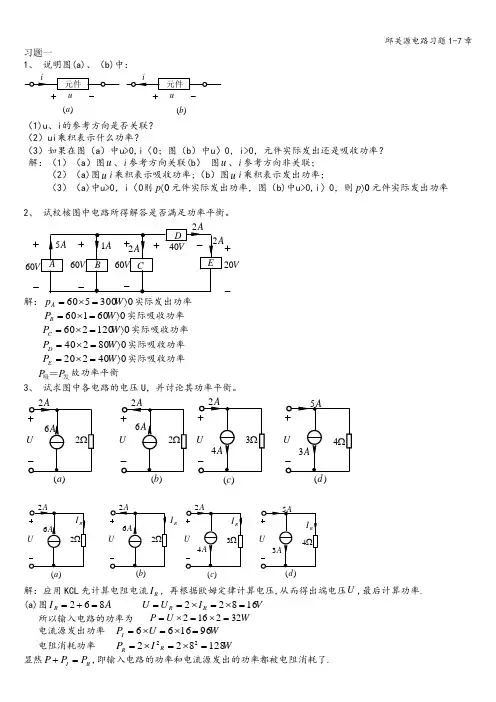

习题一1、 说明图(a)、（b)中：u )(au )(b（1)u 、i 的参考方向是否关联？ （2）ui 乘积表示什么功率？（3）如果在图（a ）中u>0,i 〈0；图（b ）中u 〉0，i>0，元件实际发出还是吸收功率？ 解：（1）（a ）图u 、i 参考方向关联(b ） 图u 、i 参考方向非关联； （2）（a)图u i 乘积表示吸收功率;（b ）图u i 乘积表示发出功率；（3）（a)中u>0，i 〈0则0〈p 元件实际发出功率，图（b)中u>0,i 〉0，则0〉p 元件实际发出功率2、 试校核图中电路所得解答是否满足功率平衡。
60V 20解：0300560〉=⨯=W p A 实际发出功率060160〉=⨯=W P B 实际吸收功率0120260〉=⨯=W P C 实际吸收功率080240〉=⨯=W P D 实际吸收功率 040220〉=⨯=W P E 实际吸收功率 发吸＝P P 故功率平衡3、 试求图中各电路的电压U ，并讨论其功率平衡。
)(aRI解：应用KCL 先计算电阻电流R I ，再根据欧姆定律计算电压,从而得出端电压U ,最后计算功率.(a)图A I R 862=+= V I U U R R 16822=⨯=⨯== 所以输入电路的功率为 W U P 322162=⨯=⨯= 电流源发出功率 W U P I 961666=⨯=⨯=电阻消耗功率 W I P R R 12882222=⨯=⨯=显然R I P P P =+,即输入电路的功率和电流源发出的功率都被电阻消耗了.（b)图A I R 426=-= V I U U R R 8422=⨯=⨯== 所以输入电路的功率为 W U P 16282-=⨯-=⨯-= 电流源发出功率 W U P I 48866=⨯=⨯=电阻消耗功率 W I P R R 3242222=⨯=⨯=显然R I P P P =+，即电流源发出的功率都被电阻消耗了32W ，还有16W 输入到了外电路。
第一章练习题一、填空题1．所有电路从本质上来说都是由三部分组成： 、负载和中间环节。
2．电路有通路、短路和开路三种状态，其中 时，电路中会有大电流，从而损坏电源和导线，应尽量避免。
3．电感元件的伏安关系表达式为 。
4．电容元件的伏安关系表达式为 。
5．有一个电阻，两端加上50V 电压时，电流为10A ，当两端加上10V 电压时，电流值是 A 。
6．一个电源E=10V ，r=2Ω，若外电路接一负载，则负载大小为 时，有最大输出功率P MAX 。
7．一只“220V ，40W ”的灯泡正常发光时它的灯丝电阻是 Ω。
8．实际电压源的端电压随负载的增加而 。
9．实际电流源的输出电流随端电压的增加而 。
10．受控源分为电压控制电压源、电压控制电流源、电流控制电流源和 。
11．图1（a ）中电流为 。
12．图1（b ）中电压为 。
13．一个电源电压U S =10V ，内阻r=1Ω，外电阻R=9Ω。
则该电路的总功率为 。
14．当元件的电压U 、电流I 为非关联参考方向时，功率P ＝。
15．串联电路中，电阻越大，该电阻两端的电压 。
16．并联电路中，支路电阻越大，流经该支路的电流 。
17．一个电源电压U S =10V ，内阻r=1Ω，外电阻R=9Ω。
则该电路内电路的功率为 。
18．若要扩大电流表的测量量程，应将该电压表与电阻 。
19．一个电源电压U S =10V ，内阻r=1Ω，外电阻R=9Ω。
则该电路外电路的功率为 。
20的电流的实际方向为 。
二、判断题1．电路的基本作用是实现电能和非电能的转换。
（ ）2．电感元件的电压与电流的大小和方向无关，只与电流的变化率有关。
（ ） 3．电容元件的电流与其端电压的大小和方向无关，只与电压的变化率有关。
（ ） 4．理想电压源的端电压随着与它联接的外电路不同而改变。
（ ） 5．理想电流源的输出电流随着与它联接的外电路不同而改变。
（ ） 6．理想电压源与理想电流源之间可以进行等效变换。
第一章“电路模型和电路定律”练习题1-1说明题1-1图（a ）、（b ）中：（1）u 、i 的参考方向是否关联？（2）ui 乘积表示什么功率？（3）如果在图（a ）中u >0、i <0；图（b ）中u >0、i >0，元件实际发出还是吸收功率？（a ） （b ）题1-1图解：（1）图（a ）中电压电流的参考方向是关联的，图（b ）中电压电流的参考方向是非关联的。
（2）图（a ）中由于 电压电流的参考方向是关联的，所以ui 乘积表示元件吸收的功率。
图（b ）中电压电流的参考方向是非关联的，所以ui 乘积表示元件发出的功率。
（3）图（a ）中u ＞0、i ＜0，所以ui ＜0。
而图（a ）中电压电流参考方向是关联 的，ui 乘积表示元件吸收的功率，吸收的功率为负，所以元件实际是发出功率；图（b ）中电压电流参考方向是非关联的，ui 乘积表示元件发出的功率，发出的功率为正，所以元件实际是发出功率。
1-4 在指定的电压u 和电流i 的参考方向下，写出题1-4图所示各元件的u 和i 的约束方程（即VCR ）。
（a ） （b ） （c ）（d ） （e ） （f ）题1-4图解：（a ）电阻元件，u 、i 为关联参考方向。
由欧姆定律u=Ri=104 i （b ）电阻元件，u 、i 为非关联参考方向，由欧姆定律u = - R i = -10 i （c ）理想电压源与外部电路无关，故 u = 10V （d ）理想电压源与外部电路无关，故 u = -5V（e ）理想电流源与外部电路无关，故 i=10×10-3A=10-2A（f ）理想电流源与外部电路无关，故i=-10×10-3A=-10-2A1-5 试求题1-5图中各电路中电压源、电流源及电阻的功率（须说明是吸收还是发出）。
（a ） （b ） （c ）题1-5图解：（a ）由欧姆定律和基尔霍夫电压定律可知各元件的电压、电流如解1-5图（a ）故 电阻功率10220WR P u i ==⨯=吸（吸收20W ）电流源功率 I 5210WP ui ==⨯=吸（吸收10W ） 电压源功率U 15230WP ui ==⨯=发（发出30W ）（b ）由基尔霍夫电压定律和电流定律可得各元件的电压电流如解1-5图（b ）故 电阻功率12345WR P =⨯=吸（吸收45W ） 电流源功率 I 15230WP =⨯=发（发出30W ） 电压源功率U 15115WP =⨯=发（发出15W ）（c ）由基尔霍夫电压定律和电流定律可得各元件的电压电流如解1-5图（c ）故 电阻功率15345WR P =⨯=吸（吸收45W ）电流源功率 I 15230WP =⨯=吸（吸收30W ） 电压源功率U 15575WP =⨯=发（发出75W ）1-16 电路如题1-16图所示，试求每个元件发出或吸收的功率。
《电路分析》练习题一填空题1.理想电压源其端电压恒定，而电流决定于2.取关联参考方向时，理想电感元件的电压u与电流i时域关系为3.如果一个二端网络N1的特性与另一个二端网络N2的相应特性完全相同，则两个二端网络N1与N2是等效的。
4.R－L－C串联电路，总电压相位超前于电流相位，则电路称为性电路.5. 一电阻元件R=3Ω，其端电压为：i(t)=2sin(3t)V，则该电阻吸收的平均功率为____________W。
6. 频率为1000HZ的正弦电流相量为=0.5∠-30°A，则该电流的瞬时值表达式为____________A。
7．正弦交流电路处于谐振状态时，电路总无功功率为，电源只向电路提供功率。
8. 一阶动态电路是指的动态电路。
9. 在三相电路中，三相负载所吸收的平均功率等于_________________________。
10. 已知某正弦电流的振幅为10A，频率为50HZ，初相为30°，则其瞬时值表达式为___________A。
11．理想电流源其电流恒定，而电压取决于12. 取关联参考方向时，理想电容元件的时域伏安关系为13. 两个二端网络等效的条件是14. R－L－C串联电路，总电压相位滞后于电流相位，则电路称为性电路.15. 一电阻元件R=2Ω，其端电压为：u(t)=4sin(3t)V，则该电阻消耗的有功功率为____________W。
16. 频率为100HZ的正弦电流相量为=5∠-80°A，则该电流的瞬时值表达式为____________A。
17．正弦交流电路处于谐振状态时，电路对外呈性，电源只向电路提供功率18．某电路中有a、b、c三点，已知U ab=8V，U ac=5V。
若取a点为参考点，则U b= ，U C= ；若取点b为参考点，则U a= ，U c= 。
19. 某教室有40W荧光灯6盏，若大家不注意节电，每天从早八点到晚十点一直开灯，全月（30天）共耗电 KW ·h 。
20. 正弦交流电的三要素是 、 、 。
21. 角频率为100rad/s 的正弦电流相量为=0.5∠-30°A，则该电流的瞬时值表达式为____________A ，最大值为 A22. 理想变压器具有变换 、 、 的作用，是一种无损耗、无储能元件，其唯一参数为 。
23．E =20V ，r 0=10Ω，变换成等效的电流源，则I S= ，r s = 。
24.电压与电流取关联参考方向时，理想电容元件的电压u 与电流i 时域关系为 ，储能为25. 两单口网络等效的条件是 ，所谓等效是指对 电路等效。
26. 两同频率正弦电压分别为40V 、30V ，若使其和为70V ，则相位差为 ；若使其和为50V ，则其相位差为27. 瞬时值表达式为()A t 30100cos 250-的正弦电流,其有效值相量为 ，最大值为 A28.为了描述电感元件与电源进行能量交换的 ，定义无功功率Q L =29.在满足一定的条件下，换路一瞬间，电感 不能突变，电容 不能突变。
30. 在三相电路中Y 型接法，则线电压与相电压的关系是 ，线电流 与相电流的关系是31.一纯电容C=10μF ，两端电压V t t u )301000cos(220)(︒+=,则电容的无功功率为 ，有功功率为 。
32. 某一元件，在关联的参考方向下，已知I= -2A, U=-1V, 它的功率是 W ，它是什么元件（填电源或负载） _。
33.RLC 串联电路在谐振时，其对外呈现 _性，其电压和电流的相位关系是34.两同频率正弦电压分别为4V 、3V ，若使其和为1V ，则相位差为 ；若使其和为5V ，则其相位差为 。
35.已知：i =200cos(100πt+π/6)A ，u =100cos(100πt-π/6)V ，则I m = A ，I =A ，Í= A ，Ú = V ，i 与u 的相位关系为 。
36．图1-4所示电路u=___________V。
37.运用叠加定理时，独立源不作用指电压源，电流源。
38．换路定律数学表达式是________________,____________________；RL电路时间常数 =_____,时间常数的含义是____________________________________________。
39. 理想变压器的初次级线圈的电压u1，u2与匝数N1，N2的关系为______________ 40．在正弦电流电路中，视在功率S，有功功率P及无功功率Q之间的关系为S=______________。
41．实际电源与理想电源的本质区别在于前者的外特性受的影响，而后者无此问题。
42．三相电路的Y形连接中，线电压与相电压的关系是_______________43.正相序对称三相电源uc（t）=6cos(ωt+20°)，则ua（t）=__________。
44.受控源电压源的控制变量可以是，也可以是。
45.当电流值为-5A时，表示其实际方向与参考方向_______。
46.Δ接法的三个相同电阻等效变换成Y接法后，每个电阻的阻值是原来电阻的___________。
47. RL电路中R=4Ω，L=5H，流过的电流为：i(t)=6cos(2t)V，则该电路的有功功率P为__________W。
48. 线性电路有两个重要特性：______________性和______________性。
49．RLC串联谐振状态时，电路中最小，最大。
50. 理想变压器一次、二次侧电压的大小与各自的匝数成比。
51．若受控源的控制端为短路，受控端为开路，则该受控源为。
52．电感元件具有存储能量的功能，因此电感是一种（记忆或无记忆）元件。
53．已知某正弦稳态电路中端电压、端电流的有效值分别为10V和5A，功率因数λ=0.3，则其有功功率为，无功功率为。
54．已知理想变压器的初次级线圈数比为10：1，若初级电压为100V，阻抗为1000Ω，则次级电压为 ，阻抗为 。
55．耦合电感L 1=5H ，L 2=4H ，M=2H ，将其顺接串联，则等效电感为 ，耦合系数k 为 。
56．若电压、电流的参考方向为关联的，则运用公式P （t ）=u （t ）i (t ）计算该电路的功率时，若功率为负，则表示 。
57．电路如图所示，则实际流出节点的总电流为 A,实际流入节点的总电流为 A.58．满足比例性与叠加性的电路称为 电路.59．电容的 具有连续性和记忆性，电容的储能公式为 。
60．消耗在电阻上的功率又称为 功率或 功率。
61. 网孔分析法适用于_________电路，叠加定理适用于_________电路。
二．选择题：1．耦合电感L1=6H ，L2=4H ，M=3H ，将其顺接串联，则等效电感为（ ）A ． 16HB ．6HC ． 4HD ． 3H2．电感电压为2∠90°则电流可能是（ ）A ．I ∠90°B ．I ∠-90°C ．I ∠0°D ．I ∠180°3. 若某一单口网络的导纳为Y=2+j3 S ，则其阻抗是（ ）A ．1123Z j =-Ω B ．1123Z j =+Ω C ．231313Z j =-Ω D ．231313Z j =+Ω 4. 在下列规格的电灯泡中，电阻最大的是规格（ ）A. 200W 、220VB. 100W 、220VC. 60W 、220VD. 80W 、220V5. 如果三相对称负载连接成Y 形，已知连接在每相负载电路中的电流表的读数为10A ，则接在火线中电流表的读数为（ ）A.10AB.103AC.10/3 A6．若把电路中原来电位为2V的一点改选为参考点，则电路中各点电位比原来（）A.升高B.降低C.不确定D.不变7. 一电容元件C=0.5F, 两端电压u（t）=6cos(ωt+20°),则电容的平均储能为（）A. -4.5B. 5.4C. 4.5D. 0.58．谐振频率ω0与L、C的关系（）A.0L Cω= B.0C Lω=C.ωω=9. 对称三相电路瞬时总功率是（）A． 0 B．3UpIp C．UpIp D．3UpIp10．对于一阶RC电路来说，仅由非零初始状态引起的响应叫（）A.零状态响应B.稳态响应C.零输入响应D.冲击响应11、变压器的电压比为2：1，若一次电流的有效值为5A，则二次电流的有效值为（）A. 50AB. 5AC. 10AD. 2.5A12、图2-1所示电路中3ΩA 2VB 1VC 3VD -3V13、图2-2所示电路中含有（）A 压控流源B 流控压源C 流控流源D 压控压源14、若电路的节点数为n个，支路数为b个，则该电路含有（）网孔。
A b-（n-1）个B b-n-1个C n-b个D b-n个15、下列关于电容与电感说法正确的是（）A 电容电压不能跃变B 电感电压不能跃变C 电感电流不能跃变D 电容电流不能跃变16、三相电路Y 型接法中，线电压与相电压的关系是（ ）A UL=31Up B UL=3Up C UL=Up D 无法确定17、图2-7所示ab 端的阻抗为（ ）A-1- j ΩC -1+ j Ω18、耦合电感L1=6H ，L2=4H ，M=3H ，将其反接串联，则等效电感为（ ）A 16HB 4HC 6HD 3H19、已知US=5 V ，IS=3 A 。
电阻上消耗的功率由（ ）提供。
20、在一阶电路经典法求解中，与微分方程齐次解对应的是（ ）A 暂态响应B 强制响应C 稳态响应D 零状态响应21、图2-10所示单口网络的伏安关系是（ ）A u=5i-12B u=-5i+12C 5i+12D -5i22、以下各组中，不是对偶量的是（ ）A ：阻抗和导纳B ：开路和短路C ：电压和电流23、右图所示为（ ）A 压控流源B 流控压源C 流控流源D 压控压源图2-7 A. 电压源 B. 电流源C.电压源和电流源D.电阻图2-1024、关于动态电路的响应，说法正确的是（ ）A 固有响应又称为稳态响应。
B 零状态响应就是暂态响应。
C 强制响应与微分方程的特解对应。
D 暂态响应又称强制响应。
25、RL 串联正弦交流电路中，将u ，i 取关联参考方向，则正确的是（ ）A ．U=U R +U LB ．u R i L i t =+d dC ．I U R Lm m j =+ω D ．U=RI+j ωLI 26、正弦稳态某一频率下，以下阻抗合理的是（ ）A RC 电路Z=5+j2ΩB RL 电路 Z=5-j7ΩC RLC 电路Z=2-j3ΩD LC 电路 Z=2+j3Ω27、关于三相电路的三相总功率，说法正确的是（ ）A 、 P=3U P I PB 、 P=3U P I P cos Z ϕC 、 P=U P I P cos Z ϕD 、 P=3U P I P cos Z ϕ28、振幅为210V 的正弦电压施加于4Ω电阻两端，则电阻消耗的平均功率是（ ）A 25WB 50WC 400WD 800W29、．下图所示三个电阻中，等效的是（ ）A （1）和（2）B （2）和（3）C （1）和（3）D 都不等效30、．下列电路中其电抗部分呈电感性的是( )。
