五种地震检波器

五种地震检波器

五种地震检波器地震检波器是一种将机械振动转换为电信号的地震勘探专用振动传感器，是槽波地震勘探仪器中接收地震信号的个器件，它的性能会影响地震勘探结果。

煤矿井下地震信号的信噪比较低、波形场复杂、地震勘探条件复杂，因此研制针对于槽波地震勘探的检波器非常重要。

实际勘探中应用为广泛的地震检波器为动圈式地震检波器。

随着技术和方法的不断创新，检波器类型越来越丰富。

我国开展了许多针对地震检波器的应用研究和试验工作，研究了三分量MEMS地震检波器、光学地震检波器、压电式地震检波器、电化学地震检波器等新型检波器。

1、动圈式地震检波器根据资料显示，大部分槽波勘探都是使用动圈式地震检波器，它属于速度型地震检波器。

在使用动圈式地震检波器进行槽波地震探测时，经常检测到一种频率为400Hz 的形似自激振荡或感应干扰的现象。

经研究发现，它是由于两分量速度检波器中检波器芯体的高频谐振引起，术语称之为检波器二次谐振。

速度检波器的二次谐振属于机械谐振范畴，二次谐振现象在各种型号的动圈式地震检波器产品上都存在。

对于精度要求较高的槽波地震勘探而言，这种高频谐振就变得十分有害而不容忽视。

对于检波器的二次谐振现象，可以改用加速度检波器芯体，这样可以从根本上解决这个问题。

2、光学地震检波器光学地震检波器主要是利用光波敏感元件的特性研制的，根据传感机理的不同可以分为强度调制型、光纤光栅型、马赫–曾德尔干涉型、迈克尔逊干涉型、萨格纳克干涉型、法布里珀罗干涉型、光纤激光型以及光栅型等，各种类型的光纤地震检波器研究取得了不少实验室及实际应用成果。

光学检波器具有灵敏度高、安全可靠、频带宽、动态范围大、适应性强等优点。

光学检波器有较强的抗电磁干扰能力，是未来地震检波器有可能采用的主要技术之一。

但光学检波器制作工艺难度大、成本高，目前广泛应用于井下槽波地震勘探尚有难度。

3、电化学地震检波器电化学地震检波器是利用电化学原理，将振动信号转换为电信号的检波器。

近年来，通过技术改进已经成功研制了实用的电化学地震检波器，并实现了产品化。

地震勘探检波器原理和特性及问题分析.

地震勘探检波器原理和特性及问题分析.

地震勘探检波器原理和特性及问题分析2010-07-19
在地震勘探工作中,由于对检波器的原理和性能了解和认识得不够,致使在检波器的选择和使用上存在着一些不当之处,不清楚检波器的.参数与响应特性之间的关系,以及这些参数对地震信号的影响,在检波器使用和对比时往往针对性不强.为此,从检波器的振动力学原理入手,分析了位移、速度和加速度3种类型检波器的频率响应特性,并阐述了检波器不同的机电转换原理;在此基础上,深入分析了检波器的特性参数对地震信号的影响以及地震勘探对检波器性能和参数的要求.根据地震勘探中地震波冲击振动信号的特点,认为具有频率范围宽、动态范围大、失真度小、灵敏度高、检波器允差小等特点的检波器才能满足地震勘探的需要.同时,对目前检波器使用中的一些做法进行了探讨,尤其是检波器对比试验中存在的问题.综合分析认为,只有掌握了检波器的原理、性能和参数,才能正确地选择和使用检波器.
作者：吕公河 Lv Gonghe 作者单位：中国石油化工集团公司胜利石油管理局地球物理物探开发公司,山东东营,257100 刊名：石油物探 ISTIC PKU 英文刊名：GEOPHYSICAL PROSPECTING FOR PETROLEUM 年，卷(期)：
2009 48(6) 分类号：P631.4 关键词：地震检波器检波器性能特性参数振动系统机电转换原理频率响应特性seismic geophone geophone performance characteristic
parameters vibration system electro-mechanical transform principle frequency response characteristics。

光纤Bragg 光栅地震检波器是利用光栅的波长调制原理

光纤Bragg 光栅地震检波器是利用光栅的波长调制原理

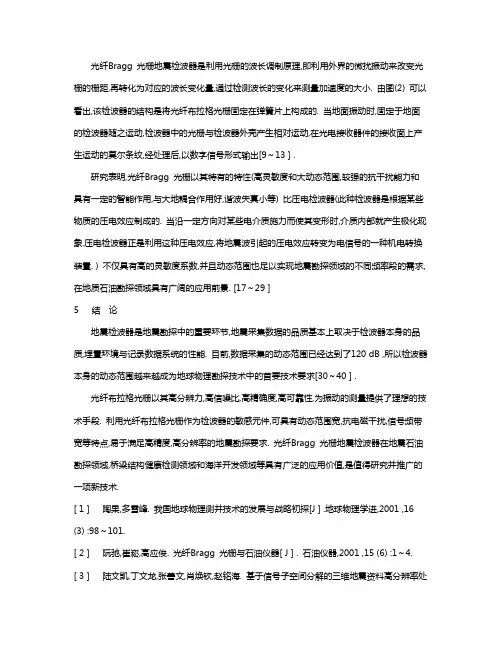

光纤Bragg 光栅地震检波器是利用光栅的波长调制原理,即利用外界的微扰振动来改变光栅的栅距,再转化为对应的波长变化量,通过检测波长的变化来测量加速度的大小. 由图(2) 可以看出,该检波器的结构是将光纤布拉格光栅固定在弹簧片上构成的. 当地面振动时,固定于地面的检波器随之运动,检波器中的光栅与检波器外壳产生相对运动,在光电接收器件的接收面上产生运动的莫尔条纹,经处理后,以数字信号形式输出[9～13 ] .研究表明,光纤Bragg 光栅以其特有的特性(高灵敏度和大动态范围,较强的抗干扰能力和具有一定的智能作用,与大地耦合作用好,谐波失真小等) 比压电检波器(此种检波器是根据某些物质的压电效应制成的. 当沿一定方向对某些电介质施力而使其变形时,介质内部就产生极化现象.压电检波器正是利用这种压电效应,将地震波引起的压电效应转变为电信号的一种机电转换装置. ) 不仅具有高的灵敏度系数,并且动态范围也足以实现地震勘探领域的不同频率段的需求,在地质石油勘探领域具有广阔的应用前景. [17～29 ]5 结论地震检波器是地震勘探中的重要环节,地震采集数据的品质基本上取决于检波器本身的品质,埋置环境与记录数据系统的性能. 目前,数据采集的动态范围已经达到了120 dB ,所以检波器本身的动态范围越来越成为地球物理勘探技术中的首要技术要求[30～40 ] .光纤布拉格光栅以其高分辨力,高信噪比,高精确度,高可靠性,为振动的测量提供了理想的技术手段. 利用光纤布拉格光栅作为检波器的敏感元件,可具有动态范围宽,抗电磁干扰,信号频带宽等特点,易于满足高精度,高分辨率的地震勘探要求. 光纤Bragg 光栅地震检波器在地震石油勘探领域,桥梁结构健康检测领域和海洋开发领域等具有广泛的应用价值,是值得研究并推广的一项新技术.[ 1 ] 陶果,多雪峰. 我国地球物理测井技术的发展与战略初探[J ] .地球物理学进,2001 ,16 (3) :98～101.[ 2 ] 阮驰,崔崧,高应俊. 光纤Bragg 光栅与石油仪器[ J ] . 石油仪器,2001 ,15 (6) :1～4.[ 3 ] 陆文凯,丁文龙,张善文,肖焕钦,赵铭海. 基于信号子空间分解的三维地震资料高分辨率处理方法[J ] . 地球物理学报,2005 ,48 (4) :896～901.[ 4 ] 陈祖传. 地球物理勘探技术的进展[ J ] . 地球物物理学进展,2000 ,10 (3) :1～19.[5 ] 张向林,郭果,刘新茹. 油气地球物理勘探技术进展[J ] . 地球物理学进展,2006 ,21 (1) :143～151.[ 6 ] Kersey A D. Fiber grating sensors [ J ] . Lightwave Technol ,1997 ,15 (8) :1442～1463.[ 7 ] Hill K O , Meltz G. Fiber Bragg Grating Technology Funda2mentals andOverviews[J ] . Journal of Lighwave Tet hnology ,1997 ,15 :1263～1274.[ 8 ] 苑立波. 光纤光栅原理和应用[J ] . 光通信技术,1998 ,22 (1) :70～72.[9 ] 梁磊,周雪芳. 新型光纤Bragg 光栅地震检波器的研究[J ] . 承德石油高等专科学校学报,2003 ,5 (1) :4～7.[ 10 ] 高华,李淑清,南忠良,陶知非,蒋诚志. 光栅地震检波器的研究[J ] . 航空精密制造技术,2003 ,39 (1) :40～42.[ 11 ] 王红落,常旭,陈传仁. 基于波动方程有限差分算法的接收函数正演与偏移[J ] . 地球物理学报,2005 ,48 (2) :415～422.[ 12 ] 袁子龙,韦丹宁,李婷婷. 高分辨率地震勘探智能程控型前置放大器的设计[J ] . 地球物理学进展,2006 ,21 (1) :300～303.[ 13 ] 姚陈. 地震三维矢量反射波场[J ] . 地球物理学进展,2006 ,21(2) :430～439 . [ 14 ] 于常青,祁晓明,朴永红,于文芹. 联合高分辨率地震和精细测井资料的剩余油气分析[ J ] . 地球物理学进展,2005 ,20 (2) :张向林,陶果. 油气井生产测井中的光纤传感技术[J ] . 地球物理学进展,2005 ,20(3) :796～800.[16 ] 周振安,刘爱英. 光纤光栅传感器用于高精度应变测量研究[J ] . 地球物理学进展,2005 ,20 (3) :864～866.[ 17 ] 陈海峰,肖立志,张元中,付建伟,赵小亮. 光纤Bragg 光栅在油气工业中的若干应用及进展[J ] . 地球物理学进展,2006 ,21(2) :572～577.[ 18 ] 陈相府,安西峰,王高伟. 浅层高分辨地震勘探在采空区勘测中的应用[J ] . 地球物理学进展,2005 ,20 (2) :437～439.[ 19 ] 徐朝繁,张先康,刘宝金,等. 高分辨折射地震资料处理方法及其应用[J ] . 地球物理学进展,2005 ,20 (4) :1052～1058.[ 20 ] 张军华,吕宁,田连玉,陆文志,钟磊. 地震资料去噪方法、技术综合评述[J ] . 地球物理学进展,2005 ,20 (4) :1083～1091.[ 21 ] 崔若飞,武旭仁,陈同俊. 煤矿地震数据管理系统的开发[J ] .地球物理学进,2005 ,20 (2) :374～376.[22 ] 周灿灿,王昌学. 水平井测井解释技术综述[J ] . 地球物理学进展,2006 ,21 1) :152～160.[ 23 ] 石建新,王延光,毕丽飞,等. 多分量地震资料处理解释技术研究[J ] . 地球物理学进展,2006 ,21 (2) :505～511.[ 24 ] 于景邨,刘志新,岳建华,刘树才. 煤矿深部开采中的地球物理技术现状及展望[ J ] .地球物理学进展,2007 ,22 ( 2) : 586 ～591.[ 25 ] 彭富清,霍立业. 海洋地球物理导航[ J ] . 地球物理学进[ 26 ] 孟庆生,楚贤峰,郭秀军,樊玉清,贾永刚. 高分辨率数据处理技术在近海工程地震勘探中的应用[ J ] . 地球物理学进展,2007 ,22 (3) :1006～1010.[27 ] 杨文采,于常青. 深层油气地球物理勘探基础研究[J ] . 地球物理学进展,2007 ,22 (4) :1238～1242.[ 28 ] 金翔龙. 海洋地球物理研究与海底探测声学技术的发展[J ] .地球物理学进展,2007 ,22 (4) :1243～1249.[29 ] 张向林,刘新茹,李健,卢涛. 我国油气开发监测技术进展[J ] .地球物理学进展,2007 ,22 (4) :1360～1363.[ 30 ] 李淑清,陶知非. 未来地震检波器理论分析[ J ] . 物探装备,2003 ,13 (3) :152～156.[ 31 ] 刘光林,刘泰生,高中录,李刚,姚光凯. 地震检波器的发展方向[J ] . 勘探地球物理进展,2003 ,26 (3) :178～185.[ 32 ] 柏冠军,吴汉宁,赵希刚,王靖华. 地震资料预测薄层厚度方法研究与应用[J ] . 地球物理学进展,2006 ,21 (2) :554～558.[33 ] 张进铎. 地震解释技术现状及发展趋势[J ] . 地球物理学进展,2006 ,21 (2) :578～587.[34 ] 原宏壮,陆大卫,张辛耘,孙建孟. 测井技术新进展综述[J ] . 地球物理学进展,2005 ,20 (3) :786～795.[ 35 ] 冷元宝,朱萍玉,周杨,王送来. 基于分布式光纤传感的堤坝安全监测技术及展望[J ] . 地球物理学进展,2007 ,22 (3) :1001～1005.[ 36 ] 陈会忠. 地震信息系统发展综述[J ] . 地球物理学进展,2007 ,22 (4) :1142～1146. [ 37 ] 池顺良. 深井宽频钻孔应变地震仪与高频地震学———地震预测观测技术的发展方向,实现地震预报的希望[J ] . 地球物理学进展,2007 ,22 (4) :1164～1170.[38 ] 陆其鹄,彭克中,易碧金. 我国地球物理仪器的发展[J ] . 地球物理学进展,2007 ,22 (4) :1332～1337.[ 39 ] 赖晓玲,刁桂苓,孙译. 用近场余震观测资料研究张北地震的发震构造[J ] . 地球物理学进展,2007 ,22 (1) :63～67.[ 40 ] 张福明,查明,邵才瑞,印兴耀. 天然气的测井勘探与评价技术[J ] . 地球物理学进展,2007 ,22 (1) :179～185.。

地震报警器原理

地震报警器原理

地震报警器的原理是利用地震波和声波的传播速度不同来提前预警。

当地面发生震动时，会先产生纵波（P波），随后产生横波（S波），纵波的传播速度较快，但震动幅度较小，横波的传播速度较慢，但震动幅度较大。

地震报警器通过检测纵波和横波的时间差，可以提前预警地震的发生。

具体来说，地震报警器通常由地震检波器、信号处理系统和报警装置组成。

地震检波器负责检测地震波，并将检测到的信号传输给信号处理系统。

信号处理系统对接收到的信号进行分析和处理，提取出有关地震的信息，如地震震源、震级、烈度等，并根据设定的阈值发出报警信号。

报警装置接收到报警信号后，会触发报警器，发出报警声音或闪烁的灯光等警报信号，提醒人们采取相应的避震措施。

此外，一些现代地震报警器还具有联网功能，可以将检测到的地震信息实时传输给相关部门或机构，以便及时采取应对措施。

需要注意的是，地震报警器并不能阻止地震的发生，也不能保证在任何情况下都能及时发出准确的预警。

因此，在地震发生时，人们仍需保持冷静，采取正确的避震措施。

地震勘探-检波器工作原理

地震勘探-检波器工作原理

地震勘探检波器的工作原理地震检波器的理论基础地震检波器是将地表振动变为电信号的一种传感器，或者说地震检波器是把机械振动转化为电信号的机电装置，以最大的逼真度产生地面运动垂直分量的电模拟。

每一个现代地震检波器都是有机械部分和其相连的具有电负载的机电转换器所组成，地震检波器的电学部分和机械部分组成一个整体。

要求它的振幅——频率响应在有意义的频率内是线性的，相位的响应也是线性的。

根据机电转换原理，可把常用的检测器分为三类：即变磁通式（或动圈式）、变磁阻式、压电式。

由于动圈式检波器的输出电压与线圈相对磁铁的运动速度成正比，这种检波器也叫速度检波器。

我国路上地震勘探工作大部分使用变磁通式的检波器。

根据用途不同，也可把地震检波器分为地面检波器、沼泽检波器和井中检波器等。

一个振动系统，它是由一个质量M ，一个弹簧和一个阻尼器Z 组成，地震检波器的装置如图1-1所示，地震检波器的外壳安置在地面上（或沉没于井中），于是，假设外壳的运动精确地重复着地面运动，外壳上具有伸长系数K 的弹簧悬挂着称为惯性质量的重荷M ，为了使用权惯性质量的振动平静下来，惯性质量中被放在胶质液体中，当外壳和惯性质量M 产生相对位移时，在其电极上造成某个电动热E 。

在地震勘探检波器中，主要应用各种感应转换器，在感应转换器中，根据电磁感应，将机械振动变成电震荡，感应机电转换器可以作为与质量M 紧密相连的线圈和与外壳相连的永久磁铁之和（或者反过来），线圈在磁铁的磁场中移动时，在线圈内就发生电动势，转换器线圈内阻在内的某个电阻Z 与转换器两极相连。

可以把地震检波器作为机电系统来研究，这里，某个激发函数()t ζ——例如外壳（地面）对固定读书系统的位移速度，作用于这个系统的输入端，在地震检波器的输出端发生从其电学部分中的负载电阻取得的某个变化的电压()t U ，地震检波器数学模型应该确定这些值之间的关系。

地震检波器的数学模型 为了建立地震检波器的运动数学模型，先讨论其中的作用力。

地震检波器

地震检波器

爱因斯坦在他的学习墙上放着法拉第的一张照片，并将其与牛顿和麦克斯韦放在一起。
一、运动方程的建立
检波器内部各组 成部分的运动关系如 右图所示。于是有：
y=z+x
1.弹簧克服惯性体重力后
的拉力FK FK kx
2.线圈受到的电磁阻尼力
FL
s2 R
dx dt
3.铝制线圈的电磁阻尼力
FT
dx dt
根据牛顿第二定律导出电动式检波器的运动方程如
信号的？
3.（独立）分析电动式检波器的幅频特性和 相频特性。
第二节 压电式地震检波器
压电效应：某些介质。当沿一定方向对其施力而使 它变形时，内部就会产生极化现象，同时在它的两个表面 上便产生符号相反的电荷（作用力方向改变时，电荷的极 性也随着改变）。当外力去掉后，又重新恢复不带电的状 态，这种现象称为压电效应。
时，没有尖峰出现。
③当 D=h/ω0 1/ 2
时，刚好不出现尖峰，或 者说尖峰出现在无穷远处， 这种状态称为最佳阻尼。
D=h/ω0 1/ 2
（2）电动式检波器 的相位特性为：
φ （ ω ）＝ -arctan2Dω ω 0 ω 20-ω 2
绘出电动式检波器的 相位特性如图：
可知，φ（0）=0°， φ （ω0）=-90°， φ（∞）=180°，在ω=0、 ω0、 ∞三个 频率处，不同阻尼的电动 势检波器均有相同的相移， 而其它频率上，不同阻尼 的电动式检波器的相移是 不相同的。
压电陶瓷属于铁电体一类的物质，是人工制造 的多晶压电材料。它具有类似铁磁材料磁畴结构的 电畴结构。
这种由机械效应转变为电效应，或者由机械能转 换为电能的现象，就是正压电效应，而由电效应转变 为机械效应或者由电能转变为机械能的现象，就是逆 压电效应。
第二章 地震检波器

第二章 地震检波器

第二章地震检波器地震检波器是把传输到地面或水中的地震波转换成电信号的机电转换装置，它是野外地震数据采集的关键部件。

第一节电动式地震检波器工作原理：当地震波到达地面引起机械振动时，线圈对磁铁作相对运动而切割磁力线，根据电磁感应原理，线圈中产生感生电动势，且感生电动势的大小与线圈和磁铁的相对运动速度成正比。

图2-1（a）电动式检波器基本结构图2-1（b）电动式检波器外形图2-2 检波器内各部分的运动关系图2-2 检波器内各部分的运动关系12一、运动方程的建立运动方程反应的是检波器线圈运动与地面运动的关系。

规定：z ——地面产生的向上位移y ——线圈框架（惯性体）的向上位移x ——线圈相对磁铁的向下位移（x ＜0），并且：y z x =+1．弹簧克服惯性体重力后的拉力K FK F kx =- （2-1）2． 线圈受到的电磁阻尼力根据法拉第电磁感应定律，线圈两端输出的电动势为dtdxs dt dx dx d n dt d ne ⋅=⋅==φφ dxd ns φ=称为机电转换系数，也叫空载灵敏度。

线圈中的感应电流为：c o e ei R R R==+式中c R 是线圈内阻，o R 是线圈负载电阻。

感应电流受到的电磁力L F ：dtdx R s R e s i dx d n F L ⋅-=⋅-=⋅-=2φ （2-2） 3． 铝制线圈框架受到的电磁阻尼力当圆筒形铝制线圈框架在磁场中运动时，线圈框架内将产生涡电流。

涡电流产生涡旋磁场，此涡旋磁场与永久磁场相互作用的结果也是阻止线圈框架的运3动，这种电磁阻尼力与线圈框架相对磁铁的运动速度成正比：dtdxF T μ-= (2-3) 根据牛顿第二定律，将式（2-1）、（2-2）和（2-3）相加：2222222()k L T s dxF F F k x R dtd yd z d x M M dt dtdt μ++=-⋅-+⋅⎛⎫=⋅=⋅+ ⎪⎝⎭ 即 222221dtzd x M k dt dx R s M dt x d -=+⋅⎪⎪⎭⎫ ⎝⎛+⋅+μ （2-4） 一般式 2220222dtz d x dt dx h dt x d -=++ω （2-5）MRs h 2/2+=μ——衰减系数，M K /0=ω——自然频率 。

第二章 地震检波器

第二章 地震检波器

第二章地震检波器地震检波器是把传输到地面或水中的地震波转换成电信号的机电转换装置，它是野外地震数据采集的关键部件。

第一节电动式地震检波器工作原理：当地震波到达地面引起机械振动时，线圈对磁铁作相对运动而切割磁力线，根据电磁感应原理，线圈中产生感生电动势，且感生电动势的大小与线圈和磁铁的相对运动速度成正比。

图2-1（a）电动式检波器基本结构图2-1（b）电动式检波器外形图2-2 检波器内各部分的运动关系图2-2 检波器内各部分的运动关系12一、运动方程的建立运动方程反应的是检波器线圈运动与地面运动的关系。

规定：z ——地面产生的向上位移y ——线圈框架（惯性体）的向上位移x ——线圈相对磁铁的向下位移（x ＜0），并且：y z x =+1．弹簧克服惯性体重力后的拉力K FK F kx =- （2-1）2． 线圈受到的电磁阻尼力根据法拉第电磁感应定律，线圈两端输出的电动势为dtdxs dt dx dx d n dt d ne ⋅=⋅==φφ dxd ns φ=称为机电转换系数，也叫空载灵敏度。

线圈中的感应电流为：c o e ei R R R==+式中c R 是线圈内阻，o R 是线圈负载电阻。

感应电流受到的电磁力L F ：dtdx R s R e s i dx d n F L ⋅-=⋅-=⋅-=2φ （2-2） 3． 铝制线圈框架受到的电磁阻尼力当圆筒形铝制线圈框架在磁场中运动时，线圈框架内将产生涡电流。

涡电流产生涡旋磁场，此涡旋磁场与永久磁场相互作用的结果也是阻止线圈框架的运3动，这种电磁阻尼力与线圈框架相对磁铁的运动速度成正比：dtdxF T μ-= (2-3) 根据牛顿第二定律，将式（2-1）、（2-2）和（2-3）相加：2222222()k L T s dxF F F k x R dtd yd z d x M M dt dtdt μ++=-⋅-+⋅⎛⎫=⋅=⋅+ ⎪⎝⎭ 即 222221dtzd x M k dt dx R s M dt x d -=+⋅⎪⎪⎭⎫ ⎝⎛+⋅+μ （2-4） 一般式 2220222dtz d x dt dx h dt x d -=++ω （2-5）MRs h 2/2+=μ——衰减系数，M K /0=ω——自然频率 。

地震检波器

地震检波器


(1)电动式检波器的幅频特性如图式： ①当阻尼系数 D=h/ω0 1/ 2 时，G(ω)将出现尖峰。 ②当 D=h/ω0 1/ 2 时，没有尖峰出现。
D=h/ω0 1/ 2
③当 D=h/ω0 1/ 2
时，刚好不出现尖峰，或 者说尖峰出现在无穷远处， 这种状态称为最佳阻尼。
（2）电动式检波器 的相位特性为：
一、涡流检波器的传递函数 涡流检波器的运动方程为：
2 d 2x dx d z 2 2h ω 0 x 2 dt dt dt 2
2 E ( j ) 传递函数为： H ( j ) G 2 Z ( j ) 0 2 j 2h
振幅特性为：H ( ) H ( j )
•
压电检波器在水中的使用
压电检波器用于海上勘探
超级检波器
• 超级检波器的原理和结构与电磁感应式 检波器完全一致，区别主要在于检波器 的制造工艺和器件材料，实质上，超级 检波器就是传统检波器的改进型。
数字检波器
• 数字检波器的核心是MEMS (Micro Electro Mechanical System，即(微电子 机械系统)技术，这种技术就是以硅材料为 基底，采用微机械加工工艺和IC工艺加工 出差动电容式微机械加速度计。这种加速 度计(数字检波器)是集微型传感器、执行 器、信号处理器以及控制电路、接口电路、 通信电路和电源为一体的微型机电系统。
d x dx d z 2 2h ω 0 x 2 2 dt dt dt
二、输出电压方程和固有振动
电动式检波器的输出电压方程为：
dV dV d z 2 2h ω 0V G0 3 2 dt dt dt
2
3
电动式检波器的固有振动有三种情况：欠阻尼、过阻 尼和临界阻尼，振动波形如下页图示：
地震仪器基础检波器

地震仪器基础检波器


•
•
海上勘探事业部
