逻辑板损坏后常见的故障现象有黑屏知识分享

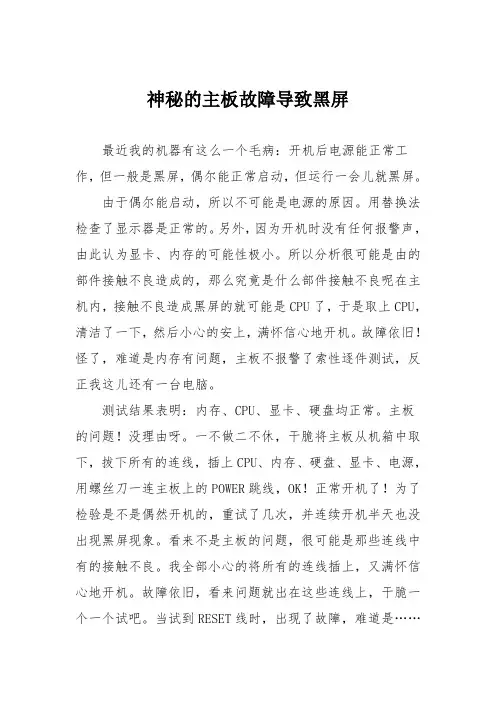

神秘的主板故障导致黑屏最近我的机器有这么一个毛病：开机后电源能正常工作，但一般是黑屏，偶尔能正常启动，但运行一会儿就黑屏。

由于偶尔能启动，所以不可能是电源的原因。

用替换法检查了显示器是正常的。

另外，因为开机时没有任何报警声，由此认为显卡、内存的可能性极小。

所以分析很可能是由的部件接触不良造成的，那么究竟是什么部件接触不良呢在主机内，接触不良造成黑屏的就可能是CPU了，于是取上CPU，清洁了一下，然后小心的安上，满怀信心地开机。

故障依旧！怪了，难道是内存有问题，主板不报警了索性逐件测试，反正我这儿还有一台电脑。

测试结果表明：内存、CPU、显卡、硬盘均正常。

主板的问题！没理由呀。

一不做二不休，干脆将主板从机箱中取下，拔下所有的连线，插上CPU、内存、硬盘、显卡、电源，用螺丝刀一连主板上的POWER跳线，OK！正常开机了！为了检验是不是偶然开机的，重试了几次，并连续开机半天也没出现黑屏现象。

看来不是主板的问题，很可能是那些连线中有的接触不良。

我全部小心的将所有的连线插上，又满怀信心地开机。

故障依旧，看来问题就出在这些连线上，干脆一个一个试吧。

当试到RESET线时，出现了故障，难道是……拿来万用表一量，晕……果然是RESET线短路。

故障找到了，排除也就简单了。

查到RESET线的短路点，分离好了，一切OK。

一般我们遇到这种情况时是先从电源、显示器下手，然后是再查内存、CPU、显卡等。

希望大家再遇到开机黑屏时，如果常规检查没问题时，再顺便查一下RESET线，随然这种情况不是太多，但毕竟是存在的，不要再因此大费周折。

作者：陈伟神秘的主板故障导致黑屏。

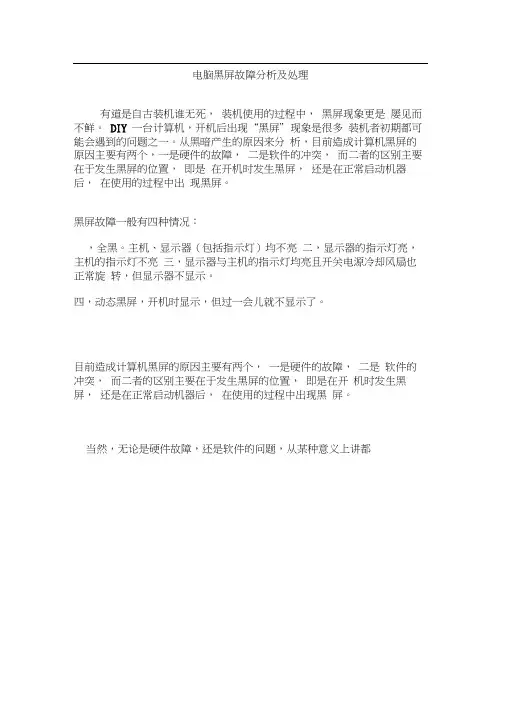

电脑黑屏故障分析及处理有道是自古装机谁无死，装机使用的过程中，黑屏现象更是屡见而不鲜。

DIY 一台计算机，开机后出现“黑屏”现象是很多装机者初期都可能会遇到的问题之一。

从黑暗产生的原因来分析，目前造成计算机黑屏的原因主要有两个，一是硬件的故障，二是软件的冲突，而二者的区别主要在于发生黑屏的位置，即是在开机时发生黑屏，还是在正常启动机器后，在使用的过程中出现黑屏。

黑屏故障一般有四种情况：，全黑。

主机、显示器（包括指示灯）均不亮二，显示器的指示灯亮，主机的指示灯不亮三，显示器与主机的指示灯均亮且开关电源冷却风扇也正常旋转，但显示器不显示。

四，动态黑屏，开机时显示，但过一会儿就不显示了。

目前造成计算机黑屏的原因主要有两个，一是硬件的故障，二是软件的冲突，而二者的区别主要在于发生黑屏的位置，即是在开机时发生黑屏，还是在正常启动机器后，在使用的过程中出现黑屏。

当然，无论是硬件故障，还是软件的问题，从某种意义上讲都不是孤立的，尝试顺着以下的思路去解决，相信黑屏会很快得到妥善的解决。

1. 黑屏硬伤在开机后突然出现“黑屏”的时候，请读者先注意听一下电脑中的PC喇叭是否有报警的声音。

如果PC喇叭发出了报警声音，那么我们就可以根据声音的长短来初步判定可能出现问题的硬件部位。

比方说，如果电脑开机时PC喇叭报警声为一长四短，那么根据这个提示就可以很容易地判断出问题就发生在显示卡上。

如果是这样，读者就可以打开机箱，看一看自己的显示卡是否插牢。

如果感觉有些松动，请将显示卡拔出来再重新插入、插紧，然后用螺丝固定。

如果排除了插法的问题，插入卡槽也比较牢固，可以把显示卡拔出来再换主板上的另一插槽试试。

如果用户的显示卡不属于PCI而是新式的AGP插槽板，而电脑主板上又只有一条AGP插槽，可以再另找一块主板的AGP插槽试一试，排除显示卡物理方面的故障。

如果显示卡插的也比较紧，而且也排除了物理方面的故障，还有一种可能就是显示卡本身的“金手指”在正常接触方面存在问题。

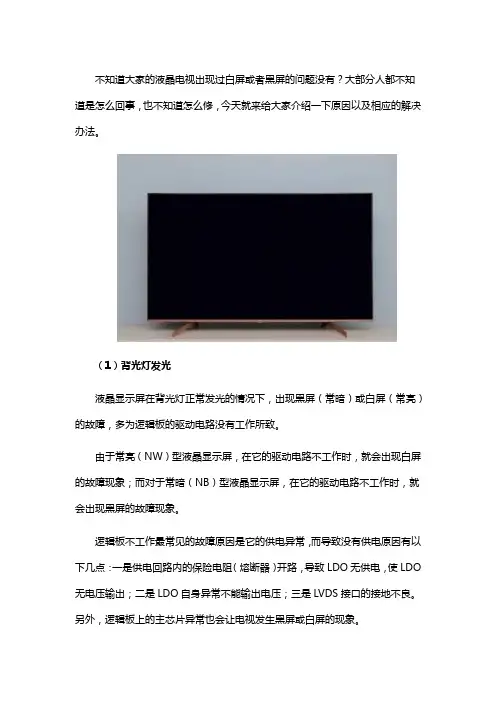

不知道大家的液晶电视出现过白屏或者黑屏的问题没有？大部分人都不知道是怎么回事，也不知道怎么修，今天就来给大家介绍一下原因以及相应的解决办法。

（1）背光灯发光液晶显示屏在背光灯正常发光的情况下，出现黑屏（常暗）或白屏（常亮）的故障，多为逻辑板的驱动电路没有工作所致。

由于常亮（NW）型液晶显示屏，在它的驱动电路不工作时，就会出现白屏的故障现象；而对于常暗（NB）型液晶显示屏，在它的驱动电路不工作时，就会出现黑屏的故障现象。

逻辑板不工作最常见的故障原因是它的供电异常，而导致没有供电原因有以下几点：一是供电回路内的保险电阻（熔断器）开路，导致LDO无供电，使LDO 无电压输出；二是LDO自身异常不能输出电压；三是LVDS接口的接地不良。

另外，逻辑板上的主芯片异常也会让电视发生黑屏或白屏的现象。

提示：LDO是英文Low Dropout Regulator的缩写，译为低压差线性稳压器。

LDO输出的电压除了为逻辑板上的主芯片供电，而且还输出VDDD、VDDG、VEEG三种供电电压。

其中VDDD主要为驱动电路的S-IC、G-IC供电；VDDG 主要为显示屏的Gate极供电，作为液晶的开启电压；VEEG也是为Gate极供电，作为液晶的关闭电压。

因此，LDO异常导致这三个电压为0或过低时，也会产生黑屏或白屏故障。

注意：保险电阻开路多因负载电路过流所致，所以它开路后还要检查负载电路的元件是否漏电或击穿，以免更换后的保险电阻再次损坏。

维修中，更不能用导线短接保险电阻的方法来排除故障，以免扩大故障。

（2）背光灯不发光若背光灯不发光，一是背光灯管采用串联连接方式时，有背光灯损坏或接触不良；二是高压逆变器异常。

将数字万用表置于750V交流电压挡，测高压逆变器输出端子上电压，若出现弧光并且万用表有显示，则说明高压逆变器有电压输出，故障是多因背光灯管异常所致；若没有蓝色弧光，并且万用表没有数值显示，说明高压逆变器没有输出高压。

由此可见，液晶显示出现黑屏和白屏，大多是因为内部零件损坏了。

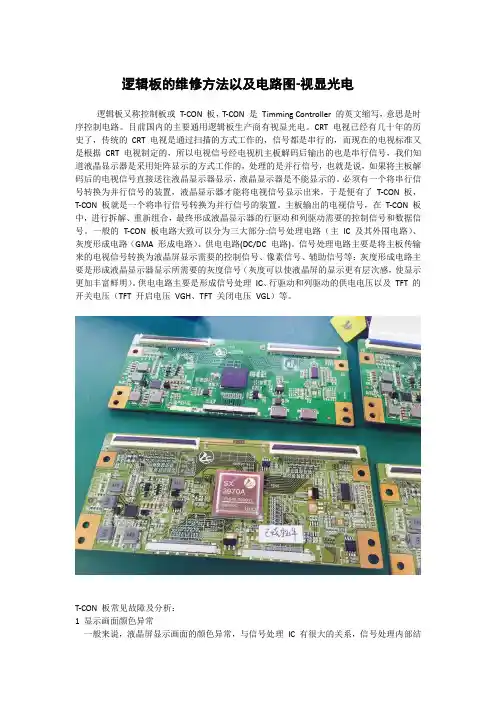

逻辑板的维修方法以及电路图-视显光电逻辑板又称控制板或T-CON 板，T-CON 是Timming Controller 的英文缩写，意思是时序控制电路。

目前国内的主要通用逻辑板生产商有视显光电。

CRT 电视已经有几十年的历史了，传统的CRT 电视是通过扫描的方式工作的，信号都是串行的，而现在的电视标准又是根据CRT 电视制定的，所以电视信号经电视机主板解码后输出的也是串行信号，我们知道液晶显示器是采用矩阵显示的方式工作的，处理的是并行信号，也就是说，如果将主板解码后的电视信号直接送往液晶显示器显示，液晶显示器是不能显示的。

必须有一个将串行信号转换为并行信号的装置，液晶显示器才能将电视信号显示出来，于是便有了T-CON 板，T-CON 板就是一个将串行信号转换为并行信号的装置。

主板输出的电视信号，在T-CON 板中，进行拆解、重新组合，最终形成液晶显示器的行驱动和列驱动需要的控制信号和数据信号。

一般的T-CON 板电路大致可以分为三大部分:信号处理电路（主IC 及其外围电路）、灰度形成电路（GMA 形成电路）、供电电路(DC/DC 电路)。

信号处理电路主要是将主板传输来的电视信号转换为液晶屏显示需要的控制信号、像素信号、辅助信号等；灰度形成电路主要是形成液晶显示器显示所需要的灰度信号（灰度可以使液晶屏的显示更有层次感，使显示更加丰富鲜明）。

供电电路主要是形成信号处理IC、行驱动和列驱动的供电电压以及TFT 的开关电压（TFT 开启电压VGH、TFT 关闭电压VGL）等。

T-CON 板常见故障及分析：1 显示画面颜色异常一般来说，液晶屏显示画面的颜色异常，与信号处理IC 有很大的关系，信号处理内部结构复杂，集成度高，很容易被静电和突发的强电压、大电流损坏。

大多数的画面异常是信号处理IC 损坏引起的。

IC 输出液晶屏显示需要的控制信号和像素信号，IC 损害后，控制信号无法完成对像素信号的有序排列，所以产生画面异常。

电脑维修技术的主板显示故障处理指南随着科技的发展，电脑已经成为了我们日常生活中不可或缺的一部分。

然而，电脑使用过程中难免会遇到各种故障，其中主板显示故障是较为常见的问题之一。

本文将为大家介绍一些常见的主板显示故障以及相应的处理方法。

一、黑屏问题黑屏问题是主板显示故障中最为常见的一种情况。

当我们开机后，屏幕上没有任何显示，只有黑屏。

这种情况可能是由于以下几个原因引起的。

首先，检查电源是否连接正常。

有时候电源线松动或者插头接触不良会导致电脑无法正常启动，从而出现黑屏情况。

此时，我们可以尝试重新插拔电源线，确保连接稳固。

其次，检查显卡是否正常工作。

显卡是电脑显示图像的重要组件，如果显卡故障，也会导致黑屏。

我们可以尝试将显卡重新插拔，或者更换一个新的显卡来测试是否能够解决问题。

另外，黑屏问题还可能是由于内存条接触不良或者损坏引起的。

我们可以尝试将内存条重新插拔，或者更换一个新的内存条来解决问题。

二、花屏问题花屏问题是指电脑屏幕上出现花花绿绿的杂色，图像显示不清晰的情况。

这种情况可能是由于以下几个原因引起的。

首先，检查显卡驱动是否正常。

显卡驱动是控制显卡工作的软件，如果驱动程序出现问题，就会导致花屏情况。

我们可以尝试重新安装显卡驱动程序，或者更新最新版本的驱动程序来解决问题。

其次，花屏问题还可能是由于显卡散热不良引起的。

显卡在工作时会产生大量的热量，如果散热不良，就会导致花屏现象。

我们可以尝试清理显卡散热器上的灰尘，或者更换一个更好的散热器来解决问题。

另外，花屏问题还可能是由于显卡硬件故障引起的。

如果以上方法都无法解决问题，那么可能是显卡本身出现了故障，需要更换一个新的显卡来解决问题。

三、无法启动问题有时候我们开机后，电脑无法正常启动，只有一片黑屏。

这种情况可能是由于以下几个原因引起的。

首先，检查电源是否正常工作。

电源是电脑的重要组成部分，如果电源故障，就会导致电脑无法正常启动。

我们可以尝试更换一个新的电源来解决问题。

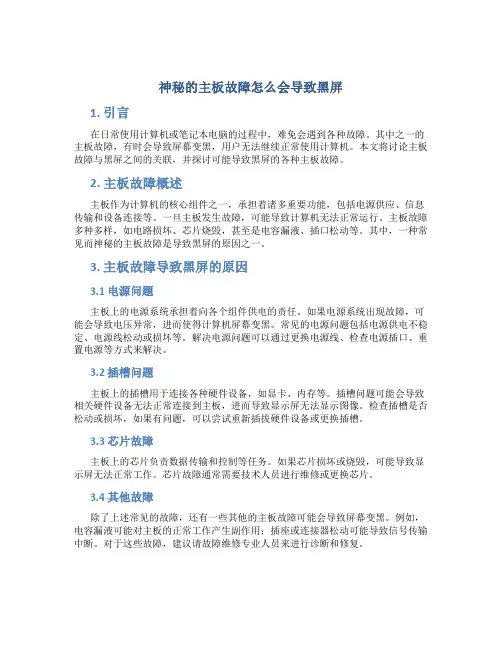

神秘的主板故障怎么会导致黑屏1. 引言在日常使用计算机或笔记本电脑的过程中，难免会遇到各种故障。

其中之一的主板故障，有时会导致屏幕变黑，用户无法继续正常使用计算机。

本文将讨论主板故障与黑屏之间的关联，并探讨可能导致黑屏的各种主板故障。

2. 主板故障概述主板作为计算机的核心组件之一，承担着诸多重要功能，包括电源供应、信息传输和设备连接等。

一旦主板发生故障，可能导致计算机无法正常运行。

主板故障多种多样，如电路损坏、芯片烧毁，甚至是电容漏液、插口松动等。

其中，一种常见而神秘的主板故障是导致黑屏的原因之一。

3. 主板故障导致黑屏的原因3.1 电源问题主板上的电源系统承担着向各个组件供电的责任。

如果电源系统出现故障，可能会导致电压异常，进而使得计算机屏幕变黑。

常见的电源问题包括电源供电不稳定、电源线松动或损坏等。

解决电源问题可以通过更换电源线、检查电源插口、重置电源等方式来解决。

3.2 插槽问题主板上的插槽用于连接各种硬件设备，如显卡、内存等。

插槽问题可能会导致相关硬件设备无法正常连接到主板，进而导致显示屏无法显示图像。

检查插槽是否松动或损坏，如果有问题，可以尝试重新插拔硬件设备或更换插槽。

3.3 芯片故障主板上的芯片负责数据传输和控制等任务。

如果芯片损坏或烧毁，可能导致显示屏无法正常工作。

芯片故障通常需要技术人员进行维修或更换芯片。

3.4 其他故障除了上述常见的故障，还有一些其他的主板故障可能会导致屏幕变黑。

例如，电容漏液可能对主板的正常工作产生副作用；插座或连接器松动可能导致信号传输中断。

对于这些故障，建议请故障维修专业人员来进行诊断和修复。

4. 如何排除主板故障导致的黑屏问题当电脑屏幕变黑时，我们可以采取一些简单的排除方法来确定问题是否与主板故障有关。

1.检查电源问题：确认电源是否正常连接，电源线是否损坏，电源指示灯是否亮起。

2.检查硬件设备：重新插拔显卡、内存等硬件设备，确保连接稳固。

3.清理主板：清除主板上的灰尘和杂质，确保接触良好。

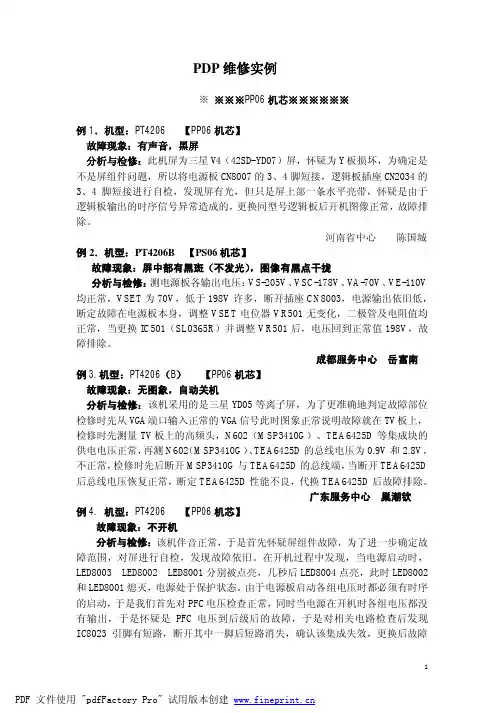

PDP维修实例※※※※PP06机芯※※※※※※例1．机型：PT4206 【PP06机芯】故障现象：有声音，黑屏分析与检修：此机屏为三星V4（42SD-YD07）屏，怀疑为Y板损坏，为确定是不是屏组件问题，所以将电源板CN8007的3、4脚短接，逻辑板插座CN2034的3、4脚短接进行自检，发现屏有光，但只是屏上部一条水平亮带，怀疑是由于逻辑板输出的时序信号异常造成的，更换同型号逻辑板后开机图像正常，故障排除。

河南省中心陈国城例2．机型：PT4206B 【PS06机芯】故障现象：屏中部有黑斑（不发光），图像有黑点干拢分析与检修：测电源板各输出电压：VS-205V、VSC-178V、V A-70V、VE-110V 均正常，VSET为70V，低于198V许多，断开插座CN8003，电源输出依旧低，断定故障在电源板本身，调整VSET电位器VR501无变化，二极管及电阻值均正常，当更换IC501（SL0365R）并调整VR501后，电压回到正常值198V，故障排除。

成都服务中心岳富南例3.机型：PT4206（B）【PP06机芯】故障现象：无图象，自动关机分析与检修：该机采用的是三星YD05等离子屏，为了更准确地判定故障部位检修时先从VGA端口输入正常的VGA信号此时图象正常说明故障就在TV板上，检修时先测量TV板上的高频头，N602（MSP3410G）、TEA6425D等集成块的供电电压正常，再测N602（MSP3410G）、TEA6425D的总线电压为0.9V和2.8V，不正常，检修时先后断开MSP3410G与TEA6425D的总线端，当断开TEA6425D 后总线电压恢复正常，断定TEA6425D性能不良，代换TEA6425D后故障排除。

广东服务中心巢潮钦例4. 机型：PT4206 【PP06机芯】故障现象：不开机分析与检修：该机伴音正常，于是首先怀疑屏组件故障，为了进一步确定故障范围，对屏进行自检，发现故障依旧。

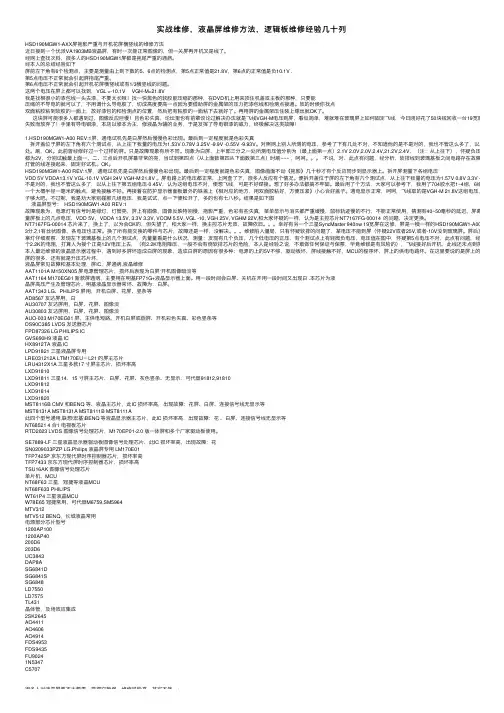

实战维修，液晶屏维修⽅法，逻辑板维修经验⼏⼗列HSD190MGW1-AXX屏拖影严重与开机花屏横竖线的维修⽅法近⽇接到⼀个优派VA1903MB液晶屏，有时⼀次能正常图像的，但⼀关屏再开机⼜是线了。

经⽹上查找次料，很多⼈的HSD190MGW1屏都是拖尾严重的通病。

经本⼈的总结经验如下屏前左下⾓有6个检测点，主要是测量由上到下数的5、6点的检测点，第5点正常值是21.8V，第6点的正常值是负10.1V .第5点电压不正常就会引起屏拖尾严重。

第6点电压不正常就会引起开机花屏横竖线或有1/3横竖线的问题。

这两个电压在屏上都可以找到，VGL =-10.1V VGH-M=21.8V我是找根很⼩的漆包线⼀头去漆，不要太长哦！找⼀快⿊⾊的软胶能压缩的那种，在DVD机上⽤来顶住机盖或主板的那种，只要能压缩的不导电的就可以了，不⽤调什么导电胶了，切成⾼度要⾼⼀点因为要借助屏的⾦属架的压⼒把漆包线和检测点接通。

放的时候你找点双⾯粘胶粘到软胶的⼀⾯上，放好漆包的和检测点的位置，然后把有粘胶的⼀⾯粘下去就好了。

再⽤屏的⾦属架压住装上缧丝就OK了。

这块屏可能很多⼈都遇到过，图像反应巨慢！且⾊彩失真，论坛⾥也有前辈谈论过解决办法就是飞线VGH-M电压到屏，看似简单，难就难在玻璃屏上如何固定飞线，今⽇刚好花了50块钱回收⼀台19宽屏冠捷就是这失败⽽放弃了！⼿⾥有导电银漆，本店以修本为主，修液晶为辅的业务，于是发挥了导电银漆的威⼒，终极解决这类故障！1.HSD190MGW1-A00 REV:1屏，通电试机先是⽩屏然后慢慢⾊彩出现。

最后到⼀定程度就是⾊彩失真拆开盖位于屏的左下⾓有六个测试点，从上往下我量的电压为1.53V 0.78V 3.25V -9.9V -0.55V -9.93V。

对照⽹上别⼈所测的电压，参考了下有⼏处不对，不知道他的是不是对的，我也不管这么多了，以从上往下第处。

刷，OK。

此前曾经修好过⼀个过样的屏。

只是故障现象有所不同。

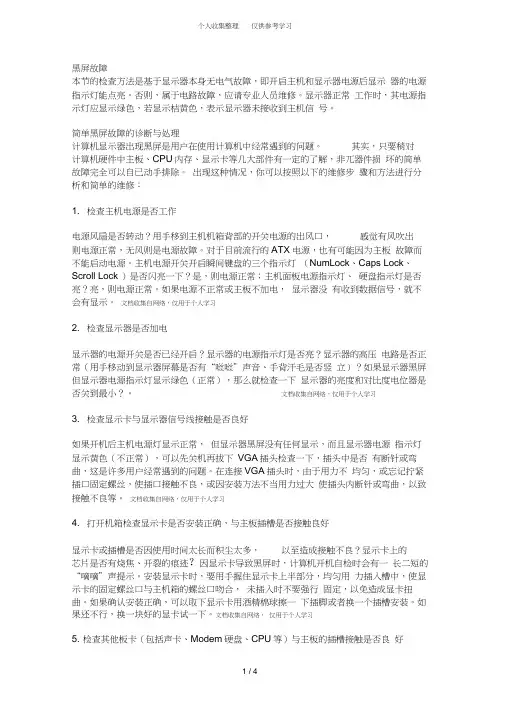

个人收集整理 仅供参考学习 1 / 4 黑屏故障 本节的检查方法是基于显示器本身无电气故障，即开启主机和显示器电源后显示 器的电源指示灯能点亮。否则，属于电路故障，应请专业人员维修。显示器正常 工作时，其电源指示灯应显示绿色，若显示桔黄色，表示显示器未接收到主机信 号。

简单黑屏故障的诊断与处理 计算机显示器出现黑屏是用户在使用计算机中经常遇到的问题。 其实，只要稍对 计算机硬件中主板、CPU内存、显示卡等几大部件有一定的了解，非兀器件损 坏的简单故障完全可以自已动手排除。 出现这种情况，你可以按照以下的维修步 骤和方法进行分析和简单的维修：

1. 检查主机电源是否工作

电源风扇是否转动？用手移到主机机箱背部的开关电源的出风口， 感觉有风吹出 则电源正常，无风则是电源故障。对于目前流行的ATX电源，也有可能因为主板 故障而不能启动电源。主机电源开关开启瞬间键盘的三个指示灯 （NumLock、Caps Lock、Scroll Lock ）是否闪亮一下？是，则电源正常；主机面板电源指示灯、 硬盘指示灯是否

亮？亮，则电源正常。如果电源不正常或主板不加电， 显示器没 有收到数据信号，就不会有显示。 文档收集自网络，仅用于个人学习

2. 检查显示器是否加电

显示器的电源开关是否已经开启？显示器的电源指示灯是否亮？显示器的高压 电路是否正常（用手移动到显示器屏幕是否有“咝咝”声音、手背汗毛是否竖 立）？如果显示器黑屏但显示器电源指示灯显示绿色（正常），那么就检查一下 显示器的亮度和对比度电位器是否关到最小？。 文档收集自网络，仅用于个人学习

3. 检查显示卡与显示器信号线接触是否良好

如果开机后主机电源灯显示正常， 但显示器黑屏没有任何显示，而且显示器电源 指示灯显示黄色（不正常），可以先关机再拔下 VGA插头检查一下，插头中是否 有断针或弯曲，这是许多用户经常遇到的问题。在连接VGA插头时，由于用力不 均匀，或忘记拧紧插口固定螺丝，使插口接触不良，或因安装方法不当用力过大 使插头内断针或弯曲，以致接触不良等。 文档收集自网络，仅用于个人学习

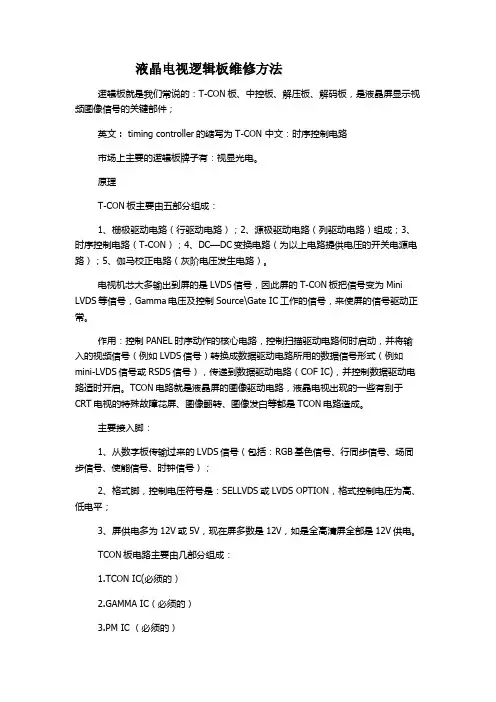

液晶电视逻辑板维修方法逻辑板就是我们常说的：T-CON板、中控板、解压板、解码板，是液晶屏显示视频图像信号的关键部件；英文 : timing controller的缩写为T-CON 中文：时序控制电路市场上主要的逻辑板牌子有：视显光电。

原理T-CON板主要由五部分组成：1、栅极驱动电路（行驱动电路）；2、源极驱动电路（列驱动电路）组成；3、时序控制电路（T-CON）；4、DC—DC变换电路（为以上电路提供电压的开关电源电路）；5、伽马校正电路（灰阶电压发生电路）。

电视机芯大多输出到屏的是LVDS信号，因此屏的T-CON板把信号变为Mini LVDS等信号，Gamma电压及控制Source\Gate IC工作的信号，来使屏的信号驱动正常。

作用：控制PANEL时序动作的核心电路，控制扫描驱动电路何时启动，并将输入的视频信号（例如LVDS信号）转换成数据驱动电路所用的数据信号形式（例如mini-LVDS信号或RSDS信号），传递到数据驱动电路（COF IC)，并控制数据驱动电路适时开启。

TCON电路就是液晶屏的图像驱动电路，液晶电视出现的一些有别于CRT电视的特殊故障花屏、图像翻转、图像发白等都是TCON电路造成。

主要接入脚：1、从数字板传输过来的LVDS信号（包括：RGB基色信号、行同步信号、场同步信号、使能信号、时钟信号）；2、格式脚，控制电压符号是：SELLVDS或LVDS OPTION，格式控制电压为高、低电平；3、屏供电多为12V或5V，现在屏多数是12V，如是全高清屏全部是12V供电。

TCON板电路主要由几部分组成：1.TCON IC(必须的）2.GAMMA IC（必须的）3.PM IC （必须的）4.GPM IC（OPTION)5.LEVEL SHIFT IC(GOA屏专用）逻辑板实物图一直以来都被很多师傅误以为是不可维修的，主要是因为其相关资料太少，加之接触的少，因此对逻辑板的组成和工作原理也是甚是模糊不清，所以被误认为逻辑板是不可维修的。

V260B1-C01 配机芯有：8K60MAX1518包括一个高性能升压调节器、两个线性稳压控制器以及大电流运算放大器，用于有源矩阵薄膜晶体管（TFT ）液晶显示器（LCD ）。

器件还包括一个逻辑控制、具有可调节延时的高压开关。

V315B3-C01 配机芯有8M19TPS65161的20、21、22：电源输入Vin; 此IC 与外围电配合可产生几路电压：VGH ：23V V AAP ：13.5V VGL ：负5V VDA ： VON ： VOFF ： VLOGIC ：3.3V 等32寸奇美屏驱动板（屏供电12V ）V320B1-C03 配机芯有：8M10FP5138：电源管理芯片，升压、降压、升降压转换IC ，驱动能力强，可以很好的提供LCD 屏正负偏设计方案，各组电压输出稳定，还可以适用于7—12寸LED 液晶屏背光升压垣流驱动。

有短路保护、开路保护、软启动功能，工作电压1.8—15V ，工作电流5.5mA 。

1脚：FB 反馈 2脚：SCP 保护/软启动 3脚：VCC 供电 4脚：CTL 控制 5脚：OUT 输出 6脚：GND 地 7脚：OSC 振荡 8脚：COMP 补偿V296W1-C1，X7 配机芯有：8TG5V296W1-C1逻辑板电路主要有三大部分组成：1.由U4（CM2651B-KQ ）为核心的时序与逻辑控制电路，主要功能是将串行的LVDS 信号变成并行的控制信号，用于薄腊晶体管的控制或驱动；2.由U7—U11（HX8904TA 、HX8904SA ）为核心的伽玛放大电路，主要是将伽玛信号进行适当的放大，控制薄膜晶体管，实现画面对比度的调整；3.由UP1（FA3269A V ）为核心的DC-DC 变换电路，主是是将主板送来的5V 供电变成VGH （20V ）、VDA （15V ）、VGL （—5V ）、V5V （5V ）、VDD （3.3V ）等等，用于屏驱动供电，此逻辑板损坏的最多的地方就是这部分，易损坏元件为UP1、QP5、DP3、UP2、RP37、LP2电感等等。

电脑黑屏故障大全1.主机不亮一为开机后黑屏，主机和显示器的指示灯均不亮，或显示器的指示灯亮而主机的指示灯不亮。

这类故障应先检查主机电源及电源开关的好坏及其连接正常与否，特别是电源线及电源插座是否连接正常与完好。

如果电源有问题，在打开电脑后可见主机机箱面板指示灯不亮，并且听不到主机内电源风扇的旋转声和硬盘自检声等等，表明你的主机系统根本就没得到正常的电源供应——这类问题首先应检查外部是否有交流电的问题。

用测电笔看看电源插座及电源线接向主机电源的一侧是否有电，必要时用万用表检测其电压是否正常，电压过高或过低都可能引起主机电源发生过压或欠压电路的自动停机保护。

如果以上都没问题，那么你应该先将维修重点放在主机内部和电源开关及复位键，可采用最小系统法和换件法，逐一拔去主机内插卡和其他设备电源线、信号线，再通电试机。

如拔除某设备时主机电源恢复工作，则是刚拔除的设备损坏或安装不当导致短路，使电源中的短路保护电路启动，停止对机内设备供电，那么你可以重点检查它的接触情况，必要时更换。

另外重点检查电源开关及复位键的质量，它们与主板上的连线的正确与否也很重要，因为许多劣质机箱上的电源开关及复位键经常发生使用几次后其内部金属接触片断裂而发生电源短路的情况，造成整机黑屏无任何显示。

如以上检查都没能解决问题，那么请更换电源或拆开电源，重点检查一下其保险管或元器件是否被熔断或损坏。

此外，主机的主板、CPU、CPU风扇及显卡等配件被损坏也可造成主机不亮的黑屏故障。

同时在维修时还应重点检查主板上的各种电源连接线信号是否连接正确或有松动。

2.主机可自检开机后黑屏，指示灯亮，主机开关电源也正常旋转，但听不到硬盘自检的声音，不过能听到喇叭的鸣叫; 或开机有屏幕显示，也能听到机器自检声，但是屏幕僵在自检的某一步，偶尔还会出现错误提示; 或者出现随机性不显示的动态黑屏故障，时而能显示或正常启动、时而又黑屏的故障。

(1)听音辨故障对于常见的开机黑屏故障我们可通过辨别主机启动时喇叭的报警声来辨别。

视显光电-逻辑板领导品牌深圳市视显光电技术有限公司成立于2006年6月27日，是以研发、定制、批量生产液晶电视逻辑板、4K板、TCON板为主的深圳高科技企业。

公司拥有国内领先的逻辑板软件开发团队并取得了多项软件著作权登记证书，一流的逻辑板硬件研发团队，并建立了一只优秀的快速反应售后支持技术队伍以保障客户的问题能够顺利解决。

视显建设了一个现代化的逻辑板生产厂房，引进了先进的生产及检测设备，培养了一支专业敬业、经验丰富的技术、生产及管理团队，开发了高精密4K板特殊工艺，对每一道工艺都严格把关，对质量精益求精，出厂产品实行100%全部检测制度，以保证拿在客户手里的每一块逻辑板都是合格的。

视显光电在逻辑板领域耕耘多年，通用版领域的市场占有率目前达到90%，一直以质量稳定，性能优越赢得了业内客户的广泛认可与好评。

视显逻辑板广泛应用于计算机显示器，家电产品，户外显示器等上，适用于国内各大显示屏品牌（AU友达，BOE京东方，CMI奇美，CSOT华星光电，LG等），产品在满足国内市场的同时，广泛出口到欧美、东南亚、韩国、日本等国家和地区。

26寸奇美驱动板（屏供电5V ）V260B1-C01 配机芯有：8K60MAX1518包括一个高性能升压调节器、两个线性稳压控制器以及大电流运算放大器，用于有源矩阵薄膜晶体管（TFT ）液晶显示器（LCD ）。

器件还包括一个逻辑控制、具有可调节延时的高压开关。

32寸奇美驱板（屏供电12V ）V315B3-C01 配机芯有8M19TPS65161的20、21、22：电源输入Vin; 此IC 与外围电配合可产生几路电压：VGH ：23V V AAP ：13.5V VGL ：负5V VDA ： VON ： VOFF ： VLOGIC ：3.3V 等32寸奇美屏驱动板（屏供电12V ）V320B1-C03 配机芯有：8M10FP5138：电源管理芯片，升压、降压、升降压转换IC ，驱动能力强，可以很好的提供LCD 屏正负偏设计方案，各组电压输出稳定，还可以适用于7—12寸LED 液晶屏背光升压垣流驱动。

逻辑板（TCON板）详细介绍及维修思路一、TCON板详细介绍TCON又称：逻辑板，控制板，在液晶电视里的作用和CRT中的视放板相当，但有本质的区别，逻辑板不是一个纯粹的信号放大器，它输入是LVDS 格式信号，而不是RGB。

逻辑板的作用是把数字板送来的LVDS或TTL图像数据信号，时钟信号进行处理移位寄存器存储将图像数据信号，时钟信号转换成屏能够识别的控制信号行列信号RSDS控制屏内的MOSFET管工作而控制液晶分子的扭曲度。

目前国内主要的TCON板生产商有视显光电。

TCON板实物图逻辑板二、TCON板在显示器中的功能示意图三、TCON板的电压液晶屏工作电压大致分为五组，++，+5V+5V，+15V+15V，-15V-15V，+45V+45V，++，+5V+5V可以通过降压稳压电路得到，其它三组是通过逻辑板电路的电源管理IC,把从数字板送过来的+12V或+5V通过DC-DC电路把电压提升到液晶屏工作所需的电压，1、VGH(VON):是指gate级的高电位,也就是打开gate级的电压。

2、VGL(VOFF):是gate级的低电位,也就是关闭gate级的电压,在二阶驱动时此电压有效,在三阶驱动时,此电压只是用来产生Vgoffl;3、VgoffL:,是gate级关闭电压中的低电平(使用在三阶驱动中,由VGL 经过一个电压转换电路得到)。

4、VgoffH:是gate级关闭电压中的高电平(在三阶驱动中使用,用来消除下一条gate级关闭时由储存电容(CSONGATE)造成的电压值改变),它的值基本上可以认为是Vgoffl+Vcom;有些IC资料上面只提到了VGH和VGL,那是因为,这颗IC只支持二阶驱动,有的IC资料上面VGH、VGL、VGOFFH、VGOFFL都有,那是因为此IC支持二阶和三阶驱动。

VDDG,VEEG为二阶驱动的GATE的开关电平。

5、VCOM:液晶偏转基准电压;在PCB上VDDA会通过分压的回路分出10~14组电压，作为IC内部DAC时的输出VGMA的基准电压,通过PCB的分压电路,产生多组参考电压,可以减少IC内部的分压电路。

创维32L02RM液晶电视黑屏故障检修一例
创维液晶电视32L02RM通电后能二次开机。

初步判断可能是背光部分问题，但开机时又没有看到很暗的创维LOGO。

拆开检查背光正常。

液晶屏分两种：一种是透光型逻辑板不工作时呈现白屏，另一种为非透光型逻辑板不工作时呈现黑屏。

此机逻辑板型号为LC320WXN-SBA1，屏型号为LC320WXN。

检查逻辑板没有12V电压，发现保险丝熔断。

用乘1欧电阻档测量对地电阻只有1欧多一点，显然短路了。

我用5V/10A电源串一只12V/20W灯泡接在逻辑板供电端，通电后灯泡微亮用手摸逻辑板，当摸到电容C101时烫手焊下测量已击穿。

在废逻辑板拆下类似电容焊上，再用细铜线替代保险丝装好试机正常。
